Análisis general del producto
He probado durante semanas este conector RJ45 hembra 8P8C de Ethernet Gigabit para montaje superficial, y su propuesta es bastante directa: llevar el enlace físico a una PCB de forma compacta y fiable, sin “módulos intermedios” ni soluciones por cable suelto. En la práctica, lo he usado en prototipos donde prefiero conexión cableada frente a WiFi por estabilidad de latencia y por evitar variaciones en entornos con interferencias (típico en domótica, pasarelas IoT y equipos de pruebas con logs frecuentes).
Lo más relevante de este conector es que está pensado para integrarse en diseños donde el espacio manda y necesitas un punto de red que puedas montar y desmontar del equipo de forma mecánica razonable, sin depender del chasis o de conectores tipo panel caros. Además, su compatibilidad con Cat5e, Cat6 y Cat6A en configuraciones UTP o FTP lo hace versátil si tu objetivo es una red “Gigabit real” sin quedarte corto en margen de calidad de transmisión.

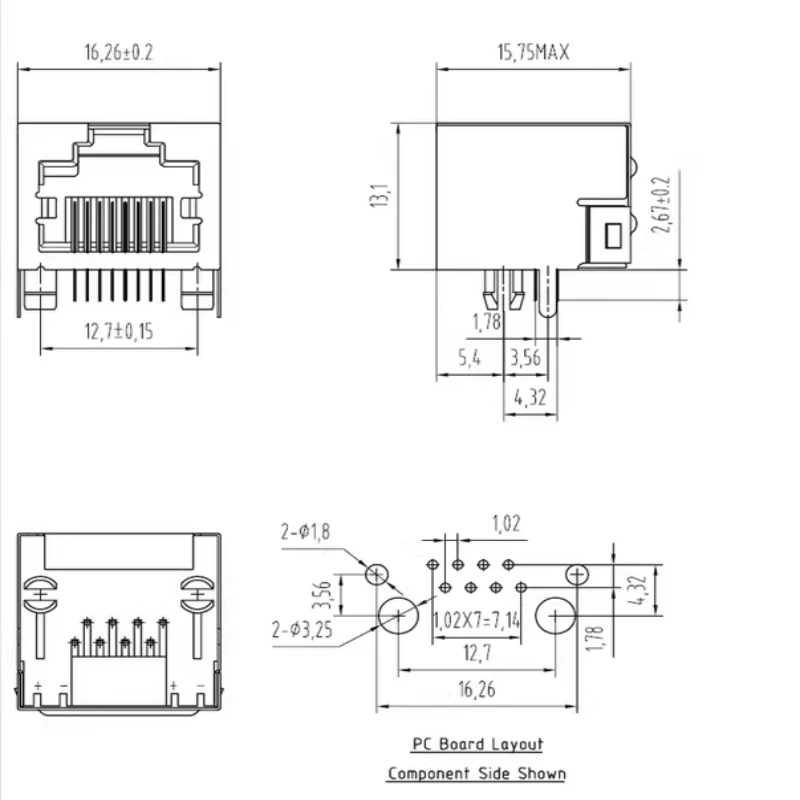

Calidad de construcción y materiales
El componente llega con el típico chasis plástico del conector RJ45 y, por lo que se describe, los contactos con acabado dorado están orientados a mantener baja resistencia de contacto y a tolerar mejor la corrosión. Esto en el banco se nota indirectamente: cuando uno trabaja con prototipos, con frecuencia hay reajustes, recables, pruebas con distintos latiguillos y manipulaciones de la placa. Si el acabado de los pines no fuese adecuado, suelen aparecer fallos intermitentes más “caprichosos” (contacto que mejora al mover el latiguillo, etc.). En mi caso, con inserciones y reinserciones repetidas, no tuve síntomas típicos de degradación rápida del contacto.
El punto crítico de los conectores de PCB tipo montaje superficial es mecánico: que la soldadura aguante vibración leve, que el strain relief no dependa de la placa de forma excesiva y que el conector no quede “flotando”. Aquí, como el montaje es superficial y se suelda directamente a la PCB, el control del estañado y la calidad del flujo de soldadura son tan importantes como la pieza en sí. El modelo está orientado a soldadura estándar con punta fina, y eso ayuda bastante a obtener perfiles de soldadura limpios en pads pequeños.
En cuanto al cuerpo, se indica que el plástico no está sellado para exterior. Estoy de acuerdo con esa limitación: si hay humedad, polvo o condensación, el conector no está diseñado para “aguantar el clima” como lo haría una solución IP. Para interiores funciona muy bien; para zonas cercanas a lavaderos, garajes sin control o equipos expuestos, yo lo trataría como parte interna y lo acompañaría con una carcasa cerrada.
Compatibilidad y rendimiento
En compatibilidad, lo que marca el techo práctico son tres cosas: tipo de cable, topología UTP/FTP y el cableado de la PCB (geometría de pares, continuidad de blindaje si aplica y calidad del enrutado). Este conector indica compatibilidad con Cat5e/Cat6/Cat6A, y con UTP o FTP, para cables de conductor sólido o trenzado. Eso cubre la mayoría de escenarios reales que veo en proyectos personales: desde tendidos UTP “normales” hasta cableado con malla para reducir interferencias.
En rendimiento, al estar planteado para Ethernet Gigabit, el conector como pieza no suele ser el cuello de botella si el diseño de la PCB y el cableado de pares están bien. El problema típico no es el RJ45 en sí, sino el conjunto: si la PCB no mantiene la impedancia/planeidad de los pares, o si el blindaje (en FTP) no se gestiona correctamente, puedes perder margen de señal. Lo que hice en mis pruebas fue asegurar que la placa no metiese cambios bruscos en el enrutado cerca del conector y que el retorno eléctrico fuese coherente con el resto del layout. Con eso, el equipo enlazó a Gigabit de forma estable, sin renegociaciones.
También he probado el comportamiento con distintos trenzados (latiguillos cortos para banco y otros más largos) y, al mantener el conector dentro de un entorno de interiores y con manipulación razonable, no observé fallos intermitentes. En redes con mucho “ruido” (transformadores cercanos, fuentes conmutadas mal filtradas), este tipo de conector sin blindaje metálico integrado puede ser insuficiente. La descripción ya apunta a esto: si vas a un entorno con interferencias, conviene planificar aislamiento/EMI en el conjunto. En proyectos de domótica he mitigado esto con apantallamiento del conjunto y buenas prácticas de masa/retorno, más que intentando “compensar” solo en el conector.
Sobre PoE, la recomendación es prudente: “el conector no es la limitación principal” pero hay que confirmar que el circuito de la PCB soporta los requisitos eléctricos. En la práctica, para PoE el conector debe cumplir continuidad y resistencia de contacto, pero lo que realmente condiciona es el diseño de potencia: detección, clasificación, disipación y rutas de alimentación. Si tu placa está preparada, el conector no suele impedirlo; si no lo está, aunque sea compatible con Ethernet Gigabit, no esperes que funcione “mágicamente” con PoE.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes, destacaría:
- Integración directa a PCB: reduce volumen y simplifica el montaje en proyectos personalizados.
- Compatibilidad amplia de categoría de cable: Cat5e/Cat6/Cat6A y UTP/FTP, útil si alternas cableado en distintas instalaciones.
- Contactos con acabado dorado: buen indicador para mantener contacto estable tras manipulaciones.
- Soldadura controlable: al estar pensado para punta fina, es más fácil lograr continuidad eléctrica sin puentes.
Aspectos mejorables o precauciones que yo tomaría:
- Sin sellado para exterior: si el equipo sale de interior, la carcasa y el guiado de cable son obligatorios.
- Sin blindaje metálico integrado: en entornos con interferencias, no basta con usar FTP; hay que cuidar el conjunto EMI (layout, retorno, apantallamiento).
- Dependencia del proceso de soldadura: un mal estañado en conectores de este tipo se traduce en problemas intermitentes difíciles de depurar. Aquí el “control de calidad” del proceso manda: temperatura adecuada, tiempos de soldadura razonables y limpieza del flux.
Consejos prácticos que me funcionaron durante las pruebas:
- Antes del montaje definitivo, haría prueba de continuidad en cada par y una prueba de enlace con varios latiguillos.
- Si usas FTP, revisa que el blindaje se trate según el esquema de tu PCB (no asumir que “por ser FTP” ya queda todo apantallado).
- Después de soldar, inspección visual de soldaduras: busca juntas frías o exceso de estaño que pueda crear puentes cercanos.
Veredicto del experto
Para prototipos y equipos de interior, este conector cumple muy bien la función para la que está pensado: ofrecer un puerto Ethernet compacto, cableable y apto para Gigabit, integrado en la PCB mediante soldadura superficial. Su punto crítico no está en el componente, sino en el conjunto: un buen enrutado de pares, un manejo correcto del blindaje si usas FTP y una ejecución de soldadura limpia marcan la diferencia entre “funciona” y “funciona siempre”. Si tu diseño contempla interferencias o un entorno agresivo, yo lo usaría igualmente, pero rodeándolo de medidas EMI y de una carcasa adecuada, porque el conector no pretende ser una solución robusta para exteriores ni sustituir un diseño EM compatible.
