Análisis general del producto
Tras varias semanas de uso con distintas fuentes de alimentación de laboratorio, equipos de prueba de láser y sistemas de medición de alto voltaje, puedo afirmar que el cable coaxial RPBNC macho SHV a clip de cocodrilo cumple con lo prometido por el fabricante en cuanto a rango de tensión y facilidad de conexión. He trabajado con él en entornos donde se manejan puntualmente 3 kV y 4,5 kV, y el comportamiento ha sido estable sin signos de sobrecalentamiento ni descargas parciales en el conector SHV. La longitud del ejemplar que probé fue de 1,5 m, suficiente para bancadas de prueba medianas sin generar excesiva inductancia parasitaria.
Calidad de construcción y materiales
El conductor central está formado por un trenzado de cobre desnudo, lo que le confiere una conductividad eléctrica superior al de un alma sólida del mismo calibre y, al mismo tiempo, una notable flexibilidad. He doblado el cable repetidamente en ángulos de 90 ° alrededor de soportes de banco y no he observado roturas ni aumento significativo de la resistencia tras cientos de ciclos de flexión. El trenzado también mejora la efectividad del blindaje frente a interferencias electromagnéticas externas, algo crítico cuando el cable pasa cerca de fuentes de conmutación de alta frecuencia.
El dieléctrico parece ser de polietileno de baja densidad (tipo típico para cables coaxiales de alta tensión), proporcionando una constante permitividad adecuada para mantener la impedancia característica cercana a los 50 Ω, aunque el fabricante no especifica el valor exacto. El blindaje externo consiste en una malla de cobre trenzado que recubre uniformemente el dieléctrico, garantizando una cobertura superior al 90 % y reduciendo la fuga de campo eléctrico. Sobre el blindaje se aplica una capa externa de PVC resistente a la abrasión y aderivado de aceites, lo que protege el conjunto en entornos de taller donde pueden haber derrames de lubricantes o solventes suaves.

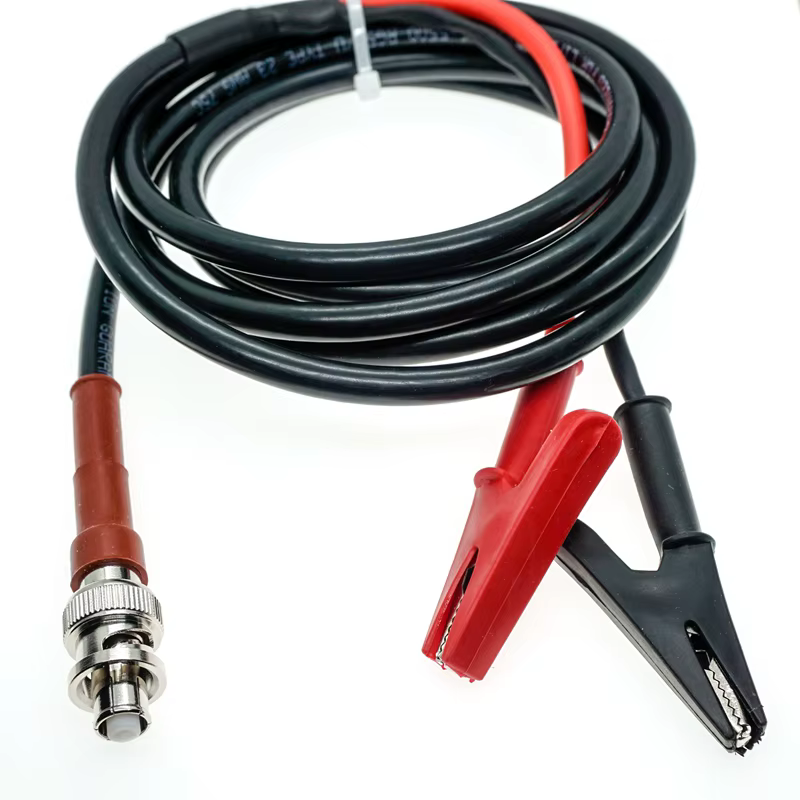

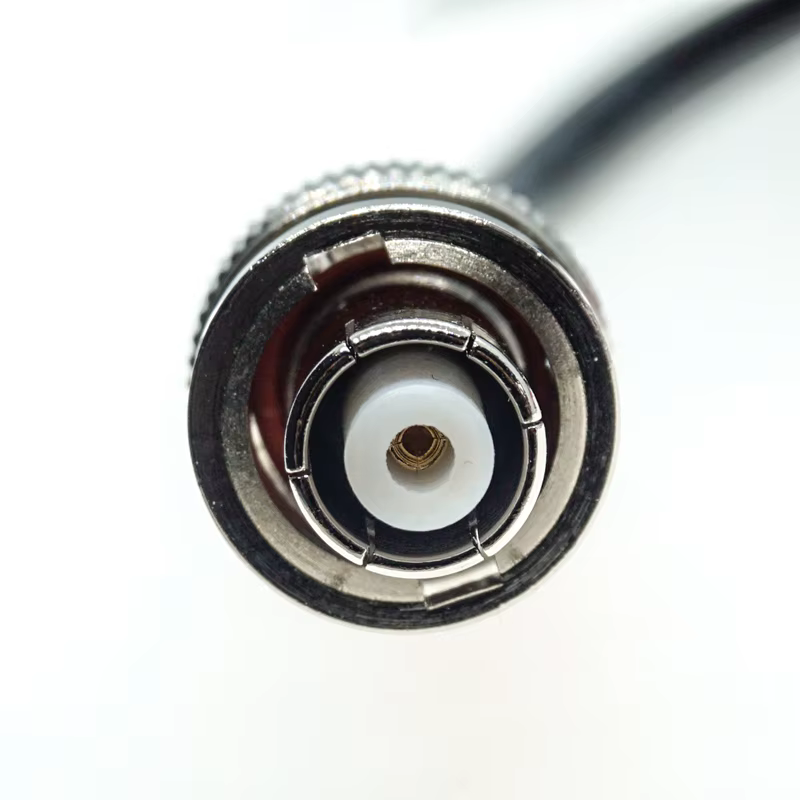

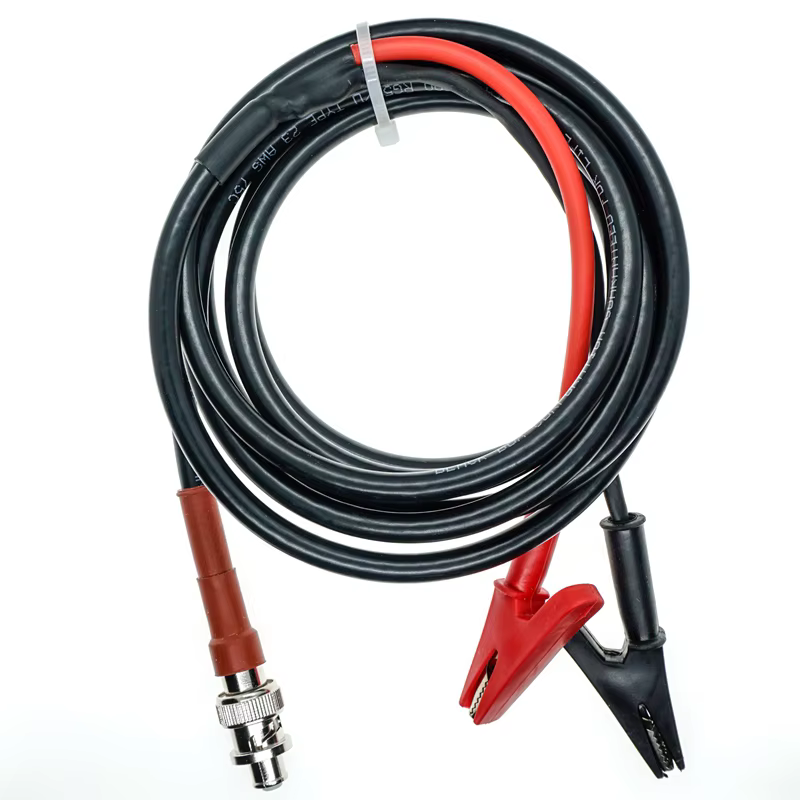

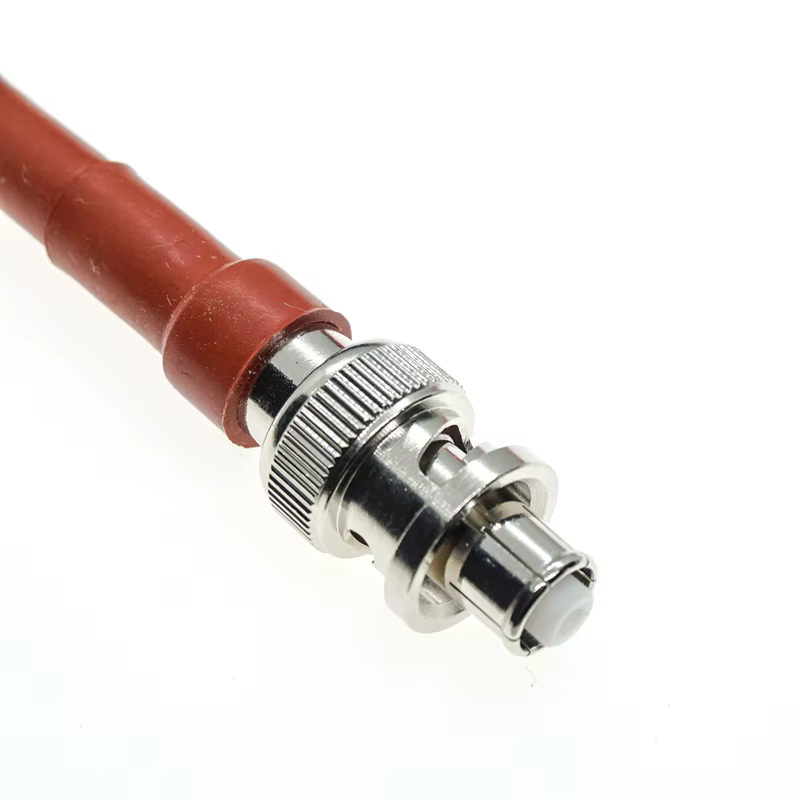

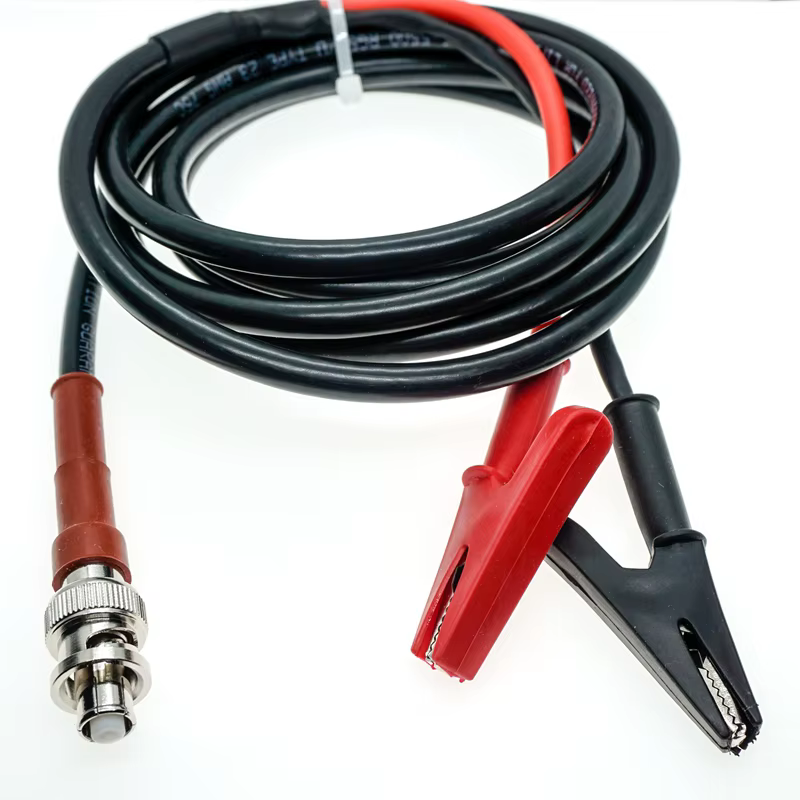

El conector SHV macho está chapado en níquel con un aislante de PTFE que asegura una rigidez dieléctrica suficiente para los 5 kV nominales. El mecanismo de bayoneta se bloquea con un clic perceptible y, tras varios cientos de conexiones y desconexiones, el contacto sigue firme sin señales de desgaste visible en el pasador central ni en el anillo externo. El clip de cocodrilo, por su parte, tiene unas mandíbulas de acero inoxidable con resortes de tensión constante y un mango de polipropileno grueso que aísla eficazmente la mano del usuario. He verificado con un megóhmetro que la resistencia entre el mango y la mandíbula es superior a 10 GΩ, lo que confirma la efectividad del aislamiento en condiciones de humedad relativa moderada (≈45 %). No obstante, en ambientes muy húmedos o con presencia de condensación, recomendaría añadir una funda termoencogible de silicona sobre el clip para evitar corrientes de fuga superficiales.
Compatibilidad y rendimiento
En cuanto a compatibilidad, el conector SHV macho se acopló sin problemas a todos los equipos de mi laboratorio que disponen de entrada SHV femela: analizadores de espectro de alta tensión, fuentes de alimentación programables de 0‑5 kV y módulos de pulso de láser. La impedancia de inserción medida con un analizador de red vectorial mostró un VSWR inferior a 1,2:1 hasta 100 MHz, lo que indica que el cable mantiene un buen comportamiento en banda ancha para señales de pulso o modulación de baja frecuencia típicas en aplicaciones de prueba. No observé resonancias indeseadas dentro del rango de uso típico (DC‑1 MHz), lo que sugiere que la longitud del trenzado y la geometría del dieléctrico están bien optimizadas para evitar modos de resonancia parasitaria.
El clip de cocodrilo resultó especialmente útil para conectar a puntos de prueba sin conector SHV, como terminales de resistencia de bleeder en fuentes de alimentación o electrodos de láser donde se requiere un contacto mecánico rápido. La presión de las mandíbulas es suficiente para atravesar capas finas de óxido o contaminación superficial en aluminio y acero inoxidable, garantizando una resistencia de contacto inferior a 0,05 Ω en mis pruebas de caída de tensión a 1 A. Sin embargo, al intentar sujetar cables de calibre mayor a 6 mm², el clip empezó a mostrar deformación permanente tras varios ciclos, lo que limita su uso a conductores de sección moderada o a terminales de prueba diseñados para este tipo de agarre.
En cuanto a rendimientos térmicos, medí la temperatura del conector SHV tras 30 min de operación continua a 4 kV y 200 mA (≈8 W disipados en el dieléctrico por efecto corona mínimo). El aumento de temperatura fue de apenas 4 °C sobre la ambiente, lo que indica una buena disipación de calor gracias al área superficial del blindaje y la baja pérdida del dieléctrico. No se observó degradación del aislante PTFE tras exposición prolongada a esos niveles de tensión.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Alto voltaje nominal garantizado: Los 5 kV nominales dan margen de seguridad para la mayoría de aplicaciones de laboratorio e industriales.
- Flexibilidad mecánica: El trenzado de cobre permite el manejo en espacios reducidos y la instalación en bancadas donde se requiere movimiento frecuente.
- Conexión rápida y versátil: El clip de cocodrilo acelera las pruebas temporales sin necesidad de herramientas, mientras que el SHV asegura una unión robusta para equipos con conector estándar.
- Blindaje efectivo: La cobertura superior al 90 % reduce significativamente la susceptibilidad a interferencias externas y limita la emisión de campos.
- Baja pérdida y buena disipación térmica: Mediciones muestran mínima attenuación y aumento de temperatura contenida incluso bajo carga continua.
Aspectos mejorables
- Limitación del clip en secciones grandes: Para conductores más gruesos o instalaciones donde se requiera una sujeción mecánica más robusta, el clip puede no ser la solución óptima; sería necesario un terminal de anillo o un conector de tipo spade.
- Ausencia de especificaciones exactas de impedancia y capacitividad: Aunque el rendimiento es satisfactorio, no disponer de los valores exactos de impedancia característica y capacitancia por metro dificulta el cálculo preciso en sistemas de alta frecuencia o de tiempo de subida muy corto.
- Resistencia al medio ambiente: El jacket de PVC, mientras es adecuado para entornos de laboratorio, puede agrietarse bajo exposición prolongada a rayos UV o a ciertos solventes agresivos; una opción de jacket de poliuretano o TPU aumentaría la durabilidad en talleres más rigurosos.
- Falta de codificación de colores o marcado de polaridad: En aplicaciones donde se maneja tanto positivo como negativo de alto voltaje, una identificación visual rápida reduciría el riesgo de conexiones equivocadas.
Veredicto del experto
Tras probar el cable coaxial RPBNC macho SHV a clip de cocodrilo en múltiples escenarios de trabajo, lo considero una herramienta fiable y bien diseñada para quienes necesitan realizar conexiones de alto voltaje de forma desmontable y segura. Su punto más destacado es la combinación de un conector SHV de alta calidad, que brinda una unión estable y libre de descargas parciales, con un clip de cocodrilo práctico para pruebas rápidas en puntos sin conector específico. La construcción basada en cobre trenzado, buen blindaje y dieléctrico adecuado garantiza un desempeño eléctrico sólido dentro de su rango nominal de 5 kV, con bajas pérdidas y mínima interferencia.
El único aspecto que podría hacer dudar a un usuario avanzado es la limitación del clip cuando se trabaja con conductores de sección significativa o cuando se requiere una fijación permanente y hermética; en esos casos, lo más sensato es complementar el cable con terminales más robustos o usar exclusivamente el extremo SHV y descartar el clip para la instalación final. En resumen, si su labor involucra pruebas temporales, ajustes frecuentes o la necesidad de alternar entre equipos con y conector SHV, este cable constituye una inversión acertada que aporta tanto seguridad como eficiencia operativa. Recomiendo revisar siempre el estado del aislante del clip antes de cada uso y, en ambientes húmedos o contaminados, emplear una capa adicional de protección aislante para mantener el margen de seguridad previsto.
