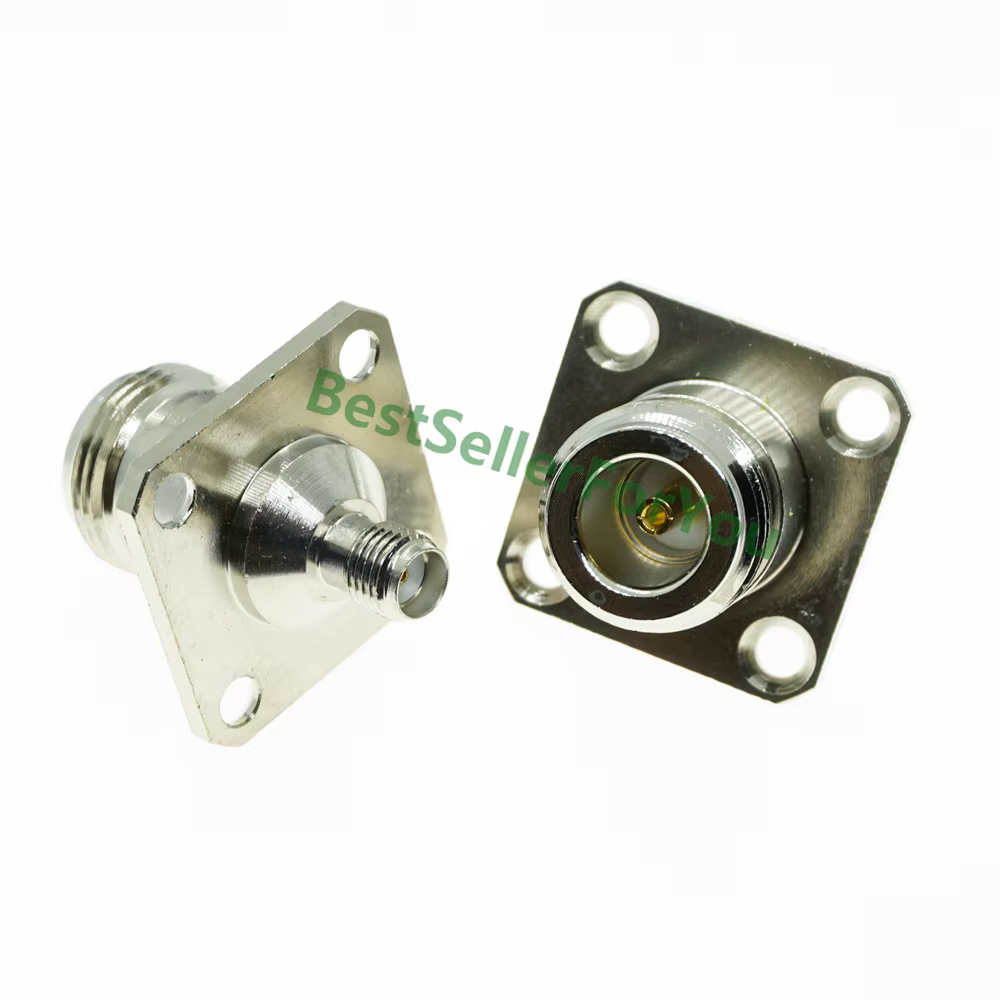

Conector RF N-SMA de 4 orificios para montaje en panel con brida

Análisis general del producto

Producto compacto que sirve como conector adaptador RF entre una toma SMA hembra y una N hembra, montable en panel con brida de 4 orificios. Según la descripción, ofrece 50 ohm de impedancia, cobertura de frecuencia hasta 18 GHz y una vida de acoplamiento estimada en torno a 1000 ciclos. Es una solución orientada a prototipos, instalaciones en rack y trabajos de campo donde se necesita modularidad y orden en enlaces RF entre fuentes SMA y receptores N montados en paneles.

En la práctica, facilita la transición entre estándares sin requerir cableado extenso ni ensamblajes complejos, reduciendo tiempos de configuración y posibles errores de conexión. La ausencia de marca puede verse como una ventaja en entornos de taller donde el coste y la disponibilidad de repuestos priman, siempre que se mantenga la consistencia de conectores 50 ohm y la compatibilidad con los componentes del sistema.

Calidad de construcción y materiales

La descripción no especifica el material base, tratamiento de superficies ni el recubrimiento. En un producto de este tipo, cabría esperar una carcasa de latón o acero recubierta en níquel o niquelado para resistir manipulación repetida y corrosión, especialmente en entornos de taller o exteriores. La brida con cuatro orificios promete estabilidad mecánica y una fijación sólida en paneles o racks, reduciendo vibraciones y hos más flexión en el conector durante conexiones y desconexiones.

La calidad de la interface RF (SMA hembra a N hembra) debe garantizar una transición de impedancia sin introducir reflexiones indeseadas. En frecuencias altas, la tolerancia mecánica, el ajuste de roscas y la crimpación o soldadura de las terminales son cruciales para mantener la integridad de la señal. Sin especificaciones de pérdidas, recubrimientos o tolerancias geométricas, se debe verificar en campo que la repetibilidad declarada (alrededor de 1000 ciclos) se mantenga dentro de las pérdidas de retorno y la estabilidad de la impedancia.

Compatibilidad y rendimiento

• Impedancia y frecuencia: 50 ohm y cobertura hasta 18 GHz. Esto sitúa al conjunto dentro de los márgenes habituales para numerosos sistemas de pruebas y laboratorio, permitiendo enlace entre generadores/sensores SMA y receptores N sin desviaciones de impedancia apreciables a frecuencias moderadas. En 18 GHz, sin embargo, la implantación de un adaptador conlleva consideraciones por la longitud de línea y las pérdidas de contacto; conviene ver las especificaciones de anillo de lectura y la calidad de las roscas para minimizar desajustes.
• Montaje en panel: la base de brida con 4 orificios facilita una fijación robusta en racks o paneles, lo que favorece instalaciones en laboratorio y en campo donde la movilidad del equipo es habitual. Este aspecto mejora la repetibilidad de las pruebas, ya que el conector permanece en una ubicación definida y estable.
• Compatibilidad: describe compatibilidad con dispositivos SMA; la dirección es desde SMA hembra a N hembra, lo que es útil para enlazar una fuente o instrumento SMA con un receptor N en un panel. Es importante asegurarse de que los conectores complementarios usados en la cadena (cables, adaptadores y conectores en otros extremos) mantengan la impedancia y la holgura de rendimiento esperadas.
• Rendimiento práctico: en entornos reales de laboratorio o taller, este tipo de adaptador es eficaz para prototipos, pruebas rápidas y configuraciones modulares. Si se emplea en sistemas donde la señal RF depende de una cadena de acoplamientos, conviene medir atenuación e reflejos con un reflectómetro para validar que no se excedan las pérdidas tolerables.

Comparado con alternativas más rígidas (por ejemplo, elementos directos SMA o N sin panel), este adaptador ofrece mayor modularidad y orden, aunque a costa de posibles pequeñas pérdidas de inserción debidas a la transición entre conectores. En aplicaciones de alta precisión o en cadenas de alta frecuencia, conviene elegir componentes con especificaciones detalladas de pérdidas y VSWR para cada unión.

Puntos fuertes y aspectos mejorables

• Puntos fuertes:

  • Modularidad y organización en paneles, ideal para laboratorios y talleres.
  • Impedancia 50 ohm y rango de frecuencia razonable para prototipos y pruebas generales.
  • Diseño de brida con 4 orificios que aporta estabilidad mecánica y repetibilidad en conexiones.
  • Sin marca facilita disponibilidad y coste; apto para proyectos que priorizan modularidad sin dependencia de un fabricante específico.

• Aspectos mejorables:

  • Falta de especificaciones de materiales, recubrimientos y tolerancias geométricas. Sería útil conocer el tipo de aleación, tratamiento anticorrosión y el coeficiente de temperatura para predicción de rendimiento en distintas condiciones.
  • Detalles de pérdidas y VSWR a diferentes longitudes de línea (p. ej., con cables de baja pérdida adecuadamente homologados) para confirmar que las pérdidas se mantienen dentro de márgenes aceptables a 18 GHz.
  • Documentación de montaje: guía de torque recomendado, tipo de tornillería y espaciadores para evitar esfuerzos en la interfaz RF durante fijación en panel.
  • Sellado y protección ambiental: ausencia de IP o grado de protección podría limitar su uso en ambientes polvorientos o mojados. Incluir opciones de sellado o cubiertas podría ampliar su ámbito de aplicación.
  • Imagen y trazabilidad: si se comercializa sin marca, podría beneficiarse de un código de lote o marca de calidad para facilitar el reemplazo y las garantías.

Consejos prácticos de uso

• Verifica la alineación de roscas y aprieta con par moderado para no deformar las superficies de contacto; usa llaves adecuadas para evitar holguras.
• Si trabajas en paneles, diseña un layout que minimice el recorrido de cables entre este adaptador y los demás elementos RF para reducir pérdidas por desajuste de impedancia.
• Realiza pruebas rápidas con un reflectómetro o VNA para estimar VSWR en el rango de trabajo y detectar conexiones problemáticas antes de equipar todo el rack.
• En mantenimiento, limpia las superficies de contacto con alcohol isopropílico y revisa la integridad de las soldaduras o crimps de las conexiones que se encuentran en el extremo SMA/N.

Veredicto del experto

Este adaptador hembra N a hembra SMA montable en panel ofrece una solución práctica y flexible para laboratorios y talleres que requieren modularidad en enlaces RF sin dedicar espacio a componentes discretos más voluminosos. Es especialmente adecuado para prototipos, configuraciones de pruebas y instalaciones donde se necesite ordenar y acelerar el proceso de conexión entre una fuente SMA y un receptor N en un panel.

Sin embargo, para aplicaciones críticas de alta frecuencia o sistemas de medida con requerimientos estrictos de pérdida e inmutabilidad de la impedancia, conviene validar con pruebas específicas y, si es posible, complementar con componentes de fabricante con especificaciones detalladas de materiales, tolerancias y pérdidas. En general, es una opción razonable cuando se prioriza la organización del banco de pruebas y la rapidez de configuración, siempre manteniendo expectativas moderadas sobre especificaciones de materiales y rendimiento a 18 GHz.
