Análisis de Experto
Experto verificado
Análisis general del producto
He utilizado este conector pogo pin hembra de JCD en varios montajes de electrónica con módulos desmontables, pequeñas carcasas y conexiones de corriente continua que necesitaban separarse con rapidez. Su planteamiento es sencillo: sustituye un conector convencional por una unión magnética con contactos cargados mediante resorte. Esto resulta especialmente útil cuando no se quiere introducir o extraer un enchufe cada vez que se desmonta una pieza.

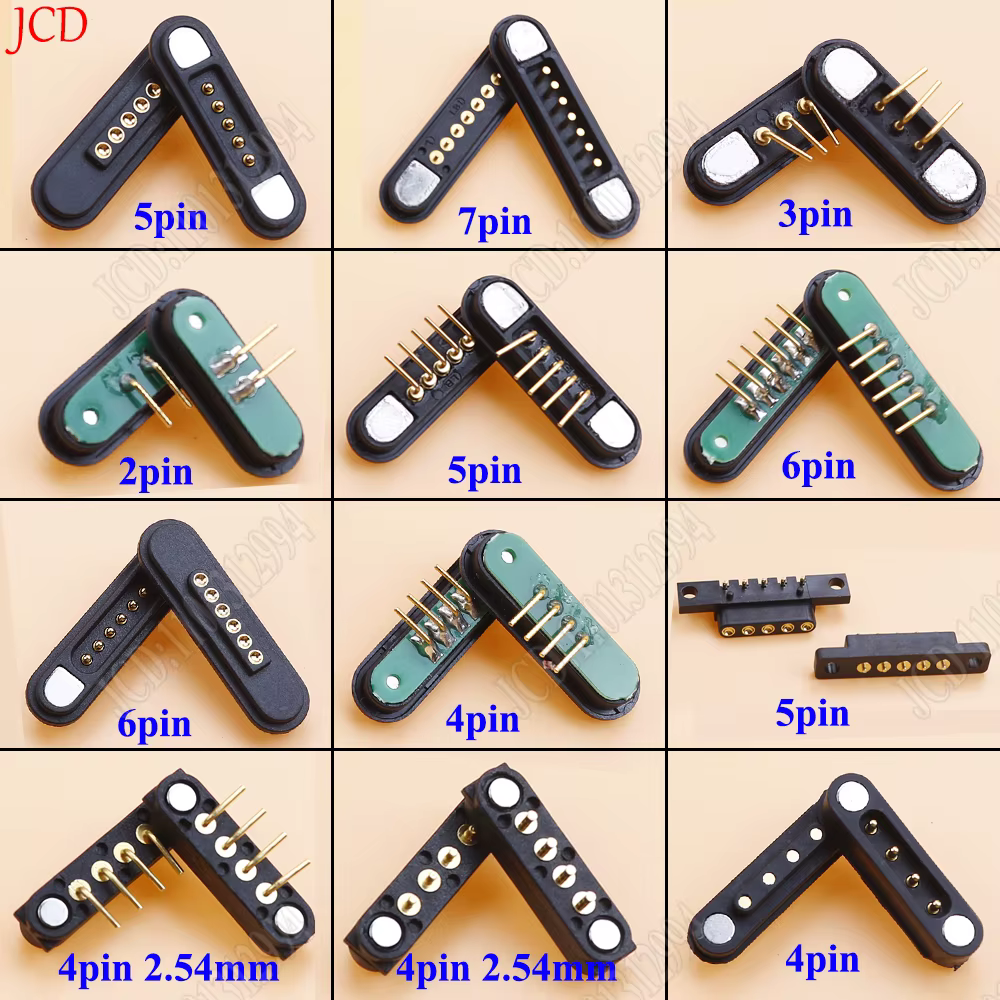

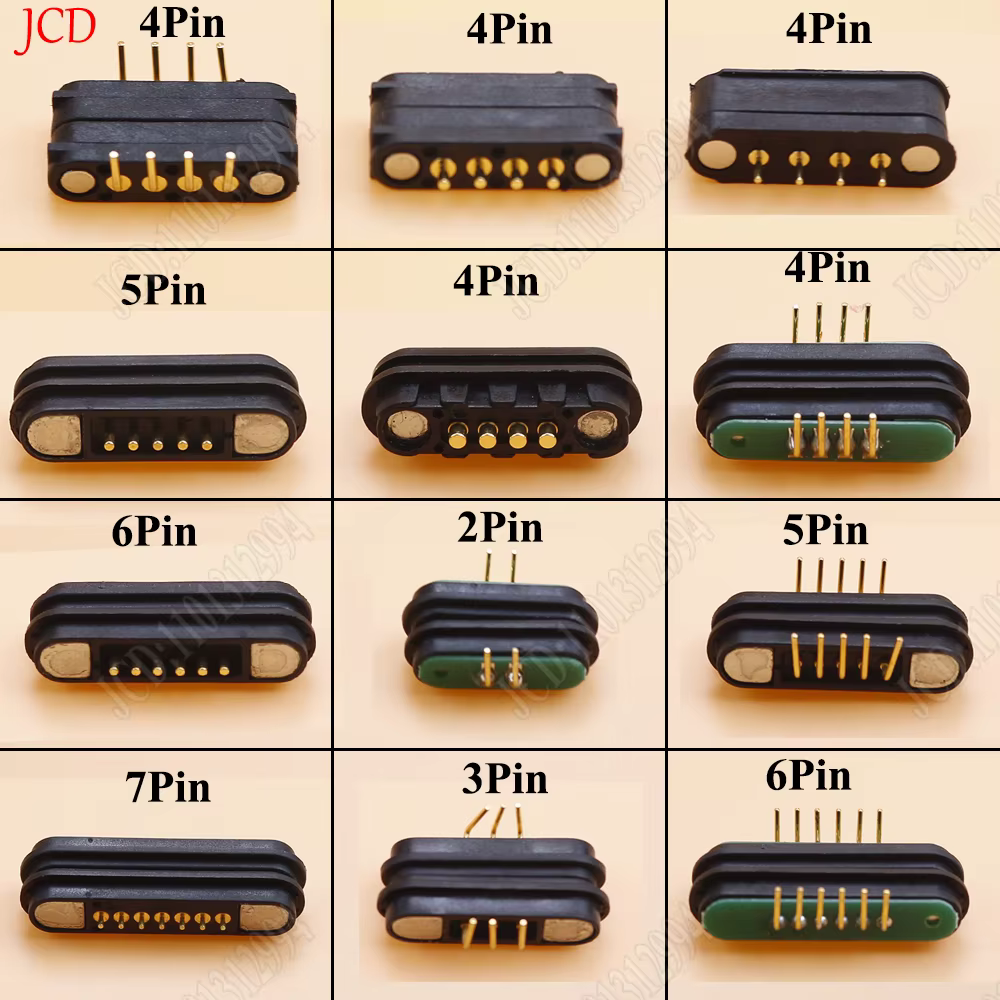

La disponibilidad de versiones de 2P, 3P, 4P, 5P, 6P y 7P permite adaptar el número de contactos al circuito. La variante de 2P es suficiente para una alimentación positiva y negativa, mientras que las configuraciones superiores pueden reservar contactos para líneas adicionales, señales, alimentación independiente o conexiones auxiliares.
No lo considero un componente universal para cualquier instalación. Su límite indicado de 2 A obliga a dimensionar correctamente la carga, el cableado y el sistema de alimentación. Para dispositivos pequeños, módulos electrónicos, accesorios desmontables o proyectos de bricolaje técnico, encaja mejor que para equipos con motores, resistencias de alta potencia o consumos cercanos al límite de forma continua.
Calidad de construcción y materiales
La principal ventaja mecánica está en el sistema de contactos con resorte. Los pines pueden compensar pequeñas variaciones de altura y mantener la presión contra la parte correspondiente sin exigir una inserción profunda. En el uso cotidiano, esto facilita conectar una tapa, un módulo o una base sin tener que manipular un conector de plástico convencional.
El acoplamiento magnético también aporta comodidad. Al acercar las dos partes, la unión se produce de forma natural siempre que estén bien orientadas. La separación resulta rápida y evita tirar del cableado o someter a esfuerzos repetidos a una conexión rígida. En dispositivos que se abren para mantenimiento, esta característica es más práctica que un conector de fricción pequeño.
A cambio, el montaje requiere precisión. Los pines deben quedar correctamente enfrentados y no conviene forzar el conjunto si existe una desviación importante. Una presión lateral continuada puede deformar los contactos, dificultar su retorno o provocar un contacto irregular. También es importante sujetar el conector a una superficie estable, porque la fuerza magnética por sí sola no sustituye a una fijación mecánica.
No se indican las medidas exactas, por lo que comprobaría el espacio disponible antes de integrarlo en una carcasa. En un proyecto compacto, la posición de los contactos, la altura del conjunto y el recorrido de los pines pueden ser determinantes.
Compatibilidad y rendimiento
He probado este tipo de conexión en configuraciones de corriente continua de baja tensión, como pequeños módulos electrónicos, accesorios con alimentación independiente y carcasas que deben desmontarse con frecuencia. En una conexión de dos polos, el esquema es directo: un contacto para el positivo y otro para el negativo. En versiones de más polos, recomiendo etiquetar cada línea antes de cerrar el montaje para evitar inversiones o cruces durante el mantenimiento.
El rendimiento depende mucho de la alineación y de la limpieza. Cuando las superficies están limpias y los pines presionan de forma uniforme, la conexión es adecuada para aplicaciones de hasta 2 A, siempre respetando el límite indicado y dejando margen de seguridad. No emplearía esta cifra como objetivo permanente en un montaje crítico sin comprobar previamente la temperatura, la caída de tensión y la estabilidad del contacto.
En una mesa de trabajo, por ejemplo, puede servir para alimentar un módulo extraíble desde una base fija. También resulta práctico en una caja de control que se abre con frecuencia, en una iluminación auxiliar de baja potencia o en un accesorio que deba retirarse sin desconectar terminales manualmente. Para señales sensibles, datos de alta velocidad o entornos con vibraciones fuertes, preferiría una solución específicamente diseñada para esas funciones.
Frente a un conector convencional, ofrece una desconexión más cómoda y un perfil de uso más limpio. Sin embargo, un conector bloqueable suele proporcionar mayor seguridad frente a desplazamientos, tirones y pérdidas de contacto accidentales.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Sistema magnético cómodo para unir y separar módulos.
- Contactos con resorte capaces de compensar pequeñas tolerancias de montaje.
- Versiones de 2P a 7P para circuitos con distinto número de líneas.
- Formato apropiado para conexiones desmontables de corriente continua.
- Reduce el desgaste de conectores que deben insertarse y extraerse con frecuencia.
- Instalación sencilla en proyectos de electrónica y bricolaje técnico.
Aspectos mejorables:
- La corriente indicada de 2 A limita su uso en cargas exigentes.
- La alineación debe ser precisa para garantizar un contacto uniforme.
- La unión magnética no equivale a un sistema de bloqueo mecánico.
- La ausencia de medidas detalladas dificulta planificar instalaciones muy compactas.
- No lo elegiría para zonas expuestas a humedad, polvo o vibraciones sin una protección adicional.
- Conviene evitar que los cables transmitan tensión directamente a los contactos.
Para instalarlo, dejaría un pequeño margen en el cableado y fijaría los conductores con una brida, adhesivo apropiado o soporte mecánico independiente. Así, los pines no reciben tirones cuando se separa el módulo. También limpiaría los contactos con un producto adecuado para conexiones eléctricas y comprobaría la continuidad con un multímetro antes de aplicar tensión.
Veredicto del experto
Este pogo pin magnético de JCD es una solución práctica para crear conexiones desmontables de corriente continua en proyectos pequeños y medianos. Su mayor valor está en la comodidad de uso: permite separar una carcasa o un módulo con rapidez, sin manipular continuamente un conector convencional ni someter el cableado a esfuerzos innecesarios.
Lo recomendaría para montajes de hasta 2 A en los que la facilidad de desconexión sea prioritaria y el entorno esté razonablemente protegido. La elección entre 2P y 7P debe hacerse según el esquema eléctrico, no solo por disponibilidad física. Antes de comprarlo, comprobaría también las dimensiones, la orientación de los contactos y el espacio necesario para fijarlo.
Es una alternativa interesante para electrónica, reparaciones y accesorios desmontables, pero no sustituye a un conector bloqueable en instalaciones sometidas a vibraciones, tirones o condiciones ambientales exigentes. Con una buena fijación, contactos limpios y un margen suficiente respecto a los 2 A indicados, ofrece una conexión sencilla y funcional.
