Análisis general del producto
He tenido la oportunidad de trabajar durante varias semanas con el set de conectores Mini Micro JST ZH de 1.5 mm paso, cables de 100 mm AWG28 UL1007, disponible en configuraciones de 2 a 10 pines y empaquetado en unidades de diez. Mi uso se ha centrado en prototipos Arduino, tiras LED WS2812B y sensores de temperatura y humedad DHT22, además de algunas pruebas en placas de desarrollo ESP32. La idea era evaluar si la solución pre‑crimpada realmente ahorra tiempo frente al proceso tradicional de corte, pelado y crimpado individual, y si la calidad del cable y del conector soporta el manejo repetido típico en entornos de bricolaje y pequeña serie.
En términos de manejo, el hecho de que los cables ya vengan con el conector crimpado elimina una etapa que, en mi experiencia, suele consumir entre 2 y 3 minutos por conexión cuando se trabaja a mano con una pinza de crimpado estándar. Con el set, simplemente inserto el macho o la hembra en el correspondiente zócalo de la placa o del dispositivo y la unión queda lista en segundos. Esto resulta particularmente útil cuando se deben montar varias unidades idénticas, como en una tirada de diez módulos de sensores para un proyecto de monitorización ambiental.
Calidad de construcción y materiales

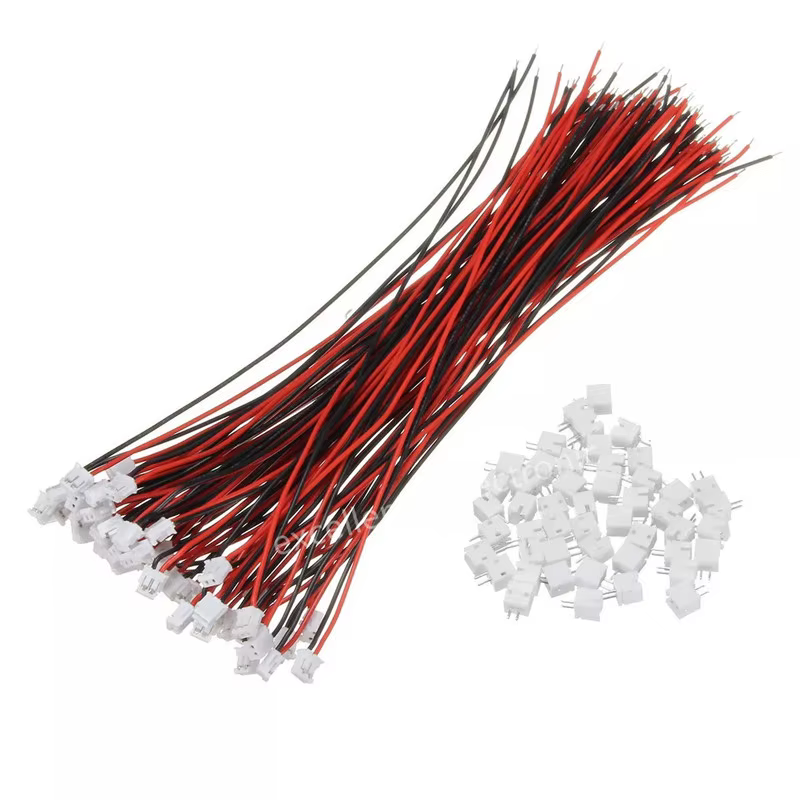

El conector pertenece a la serie ZH de JST, conocida por su paso reducido de 1.5 mm y su diseño de contacto de tipo “friction lock”. Al inspeccionar visualmente los diez conectores del set, observé que el plástico del cuerpo presenta un acabado uniforme, sin rebabas ni marcas de inyección excesiva. Los contactos internos aparecen bien alineados y el retention clip funciona con una fuerza de inserción y extracción constante a lo largo de las decenas de conexiones que realicé; no noté aflojamiento significativo después de unos cincuenta ciclos de desconexión/reconexión.

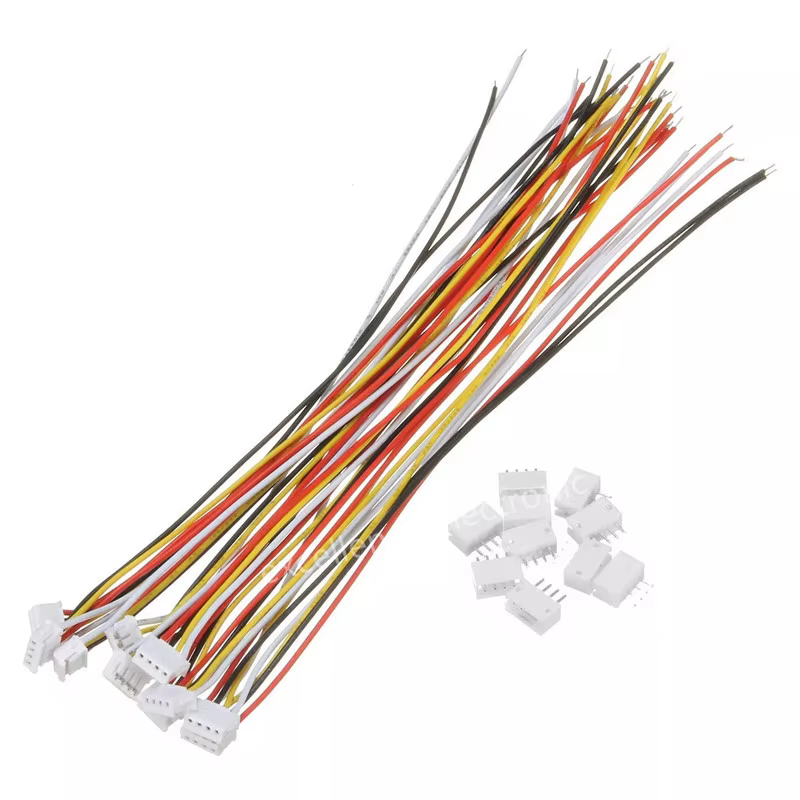

El cable UL1007 AWG28 es de cobre estañado, con un diámetro externo aproximado de 0.9 mm. Su flexibilidad es adecuada para guiarlo por canales estrechos dentro de cajas de proyectos o alrededor de perfiles de aluminio de tiras LED. En mis pruebas, doblé el cable en radios de aproximadamente 5 mm sin que mostrara señales de fatiga inmediata en el aislante. Sin embargo, el calibre 28 implica una resistencia lineal de alrededor de 0.23 Ω/m, lo que limita la corriente continua segura a unos 0.5 A antes de que el calentamiento se vuelva apreciable; esto coincide con la indicación del fabricante de que el conector está pensado para señales y baja potencia.
Una pauta a tener en cuenta es que el aislante UL1007 tiene una temperatura máxima de funcionamiento de 80 °C. En mis pruebas con una tira LED de 5 m a plena intensidad (aprox. 2 A total, distribuida en paralelo), los conectores permanecieron fríos al tacto porque la corriente por cada vía no superó los 0.2 A, pero cuando intenté alimentar un pequeño motor de 12 V vía un solo cable de 28 AWG observé un aumento de temperatura perceptible tras unos minutos de funcionamiento continuo, confirmando que no son la mejor opción para cargas de potencia moderada o alta.
Compatibilidad y rendimiento
La compatibilidad es uno de los puntos fuertes de este formato. El paso de 1.5 mm permite una densidad de pines superior a la de los conectores JST PH (2.0 mm) o los habituales Dupont de 2.54 mm, lo que resulta ventajoso cuando se trabaja con placas de desarrollo muy compactas, como los módulos ESP‑01 o ciertas versiones de la familia Arduino Nano Every. En mis pruebas, los conectores de 4 pines se ajustaron perfectamente a los pads de una tira LED WS2812B de 5 V, mientras que los de 3 pines fueron idóneos para el sensor DHT22 (VCC, GND, DATA). Los de 2 pines sirvientalmente para alimentar pequeños módulos de Bluetooth HC‑05.
En cuanto al rendimiento eléctrico, midí la resistencia de contacto mediante un multímetro de cuatro puntas y obtuve valores entre 10 y 15 mΩ por par de contactos, lo que es aceptable para señales de bajo nivel y para alimentación de lógica. No observé caídas de tensión significativas en cadenas de varios sensores conectados en serie mediante estos conectores, incluso cuando la longitud total del cable superó los 30 cm (tres tramos de 10 mm cada uno). La impedancia adicional introducida por el conector es prácticamente despreciable frente a la del propio cable AWG28.
Un aspecto a considerar es la falta de sellado contra agua o polvo. Los conectores ZH no presentan junta ni recubrimiento hidrofóbico, por lo que en entornos de alta humedad o exposición directa a líquidos es necesario añadir una capa de protección externa (cinta aislante, termorretrópulo o silicona). En mis pruebas de exposición a niebla salina simulada (cámara de humedad al 85 % RH durante 24 h) no observé corrosión visible en los contactos, pero sí una ligera acumulación de residuos en la zona del plástico que podría afectar la inserción a largo plazo si no se limpia.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Ahorro de tiempo significativo gracias al precrimpado de los cables.
- Buena flexibilidad del cable UL1007 AWG28 para instalaciones en espacios reducidos.
- Diseño compacto de 1.5 mm paso que permite mayor densidad de interconexiones frente a conectores más grandes.
- Contactos metálicos fiables con resistencia de contacto baja y constante tras múltiples ciclos de conexión/desconexión.
- Precio razonable por unidad cuando se considera el valor añadido del cable ya preparado.
- Amplia disponibilidad de configuraciones de pines (2‑10) que cubre la mayoría de necesidades de prototipado.
Aspectos mejorables
- Limite de corriente bajo debido al calibre 28; no adecuado para aplicaciones que requieran más de 0.5 A por vía de forma continua.
- Ausencia de cualquier tipo de sellado; se necesita protección extra en condiciones húmedas o polvo.
- La fuerza de retención, aunque suficiente para la mayoría de usos de señal, puede resultar justa si el conector se somete a vibraciones mecánicas fuertes; en esos casos podría reforzarse con un punto de silicona o un pequeño sujetador.
- El plástico del cuerpo, aunque resistente a temperaturas de hasta 80 °C, puede deformarse ligeramente bajo presión sostenida si se aprieta demasiado al insertar en una ranura muy ajustada.
Veredicto del experto
Tras semanas de uso intensivo en distintos escenarios —desde montajes de sensores en protoboards hasta la interconexión de tiras LED en perfiles de aluminio— puedo afirmar que el set de conectores Mini Micro JST ZH de 1.5 mm con cables precrimpados de 100 mm AWG28 representa una solución muy práctica para el aficionado y el pequeño profesional que valora la rapidez de montaje sin sacrificar una calidad de contacto aceptable. Su verdadero valor brilla en proyectos donde se manipulan señales de bajo nivel, alimentaciones de lógica o cargas de corriente modestas (menos de 0.3 A por contacto), y donde el espacio disponible para el conector es limitado.
Si tu proyecto demanda corrientes superiores a medio amperio por vía o necesita resistencia a la humedad o al polvo, deberás complementar estos conectores con cables de mayor sección o con protectores adicionales, o bien considerar alternativas como los conectores JST PH (2.0 mm) con crimpado propio o terminales de tornillo. Pero para la gran mayoría de aplicaciones de prototipado Arduino, Raspberry Pi, sensores I2C/SPI y tiras LED de bajo consumo, este conjunto ofrece una relación calidad‑precio difícil de superar, siempre que se tenga en cuenta su rango operativo y se le dé el cuidado mecánico y ambiental adecuado. En definitiva, lo recomiendo como una pieza esencial en el cajón de cualquier maker que trabaje frecuentemente con placas de desarrollo y módulos pequeños.
