Análisis de Experto
Experto verificado
Análisis general del producto
Tras semanas de uso intensivo con este conector Micro USB hembra vertical en distintos proyectos electrónicos, puedo ofrecer una valoración técnica bastante completa. Se trata de un componente aparentemente modesto, pero que marca una diferencia considerable cuando trabajas en prototipos con limitaciones de espacio severas.

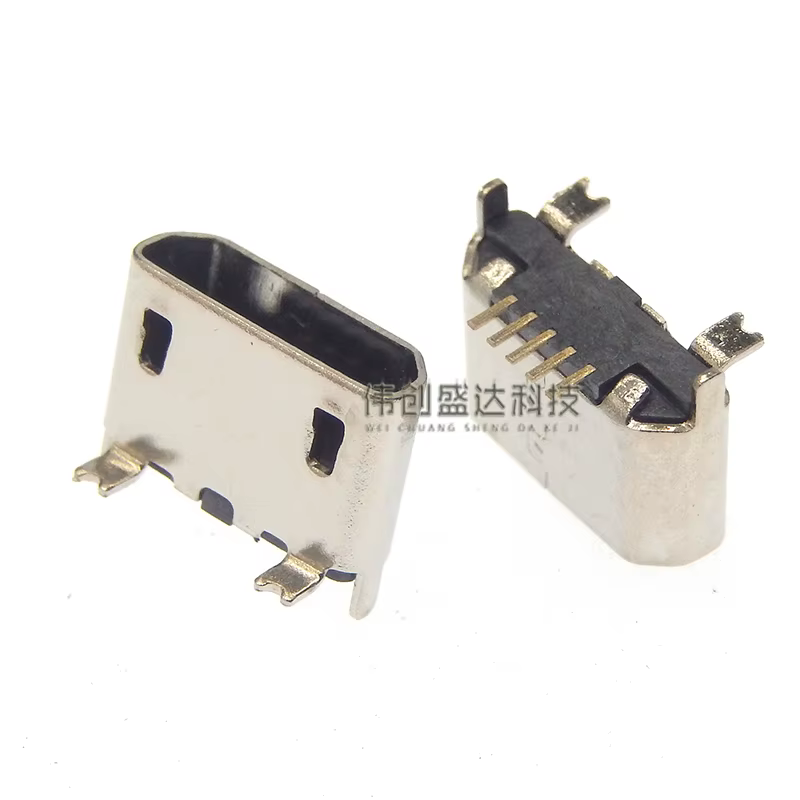

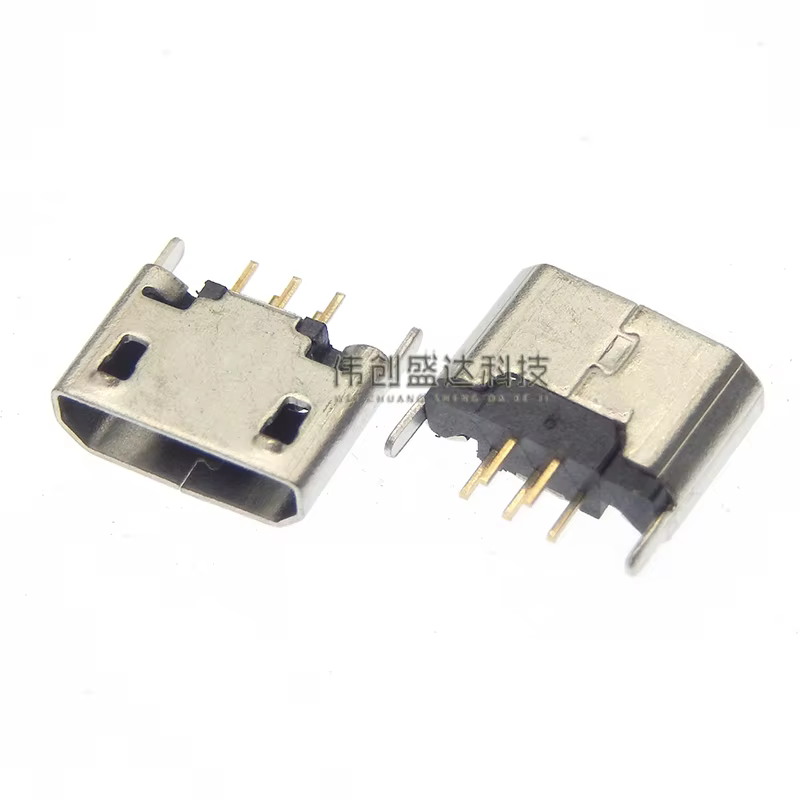

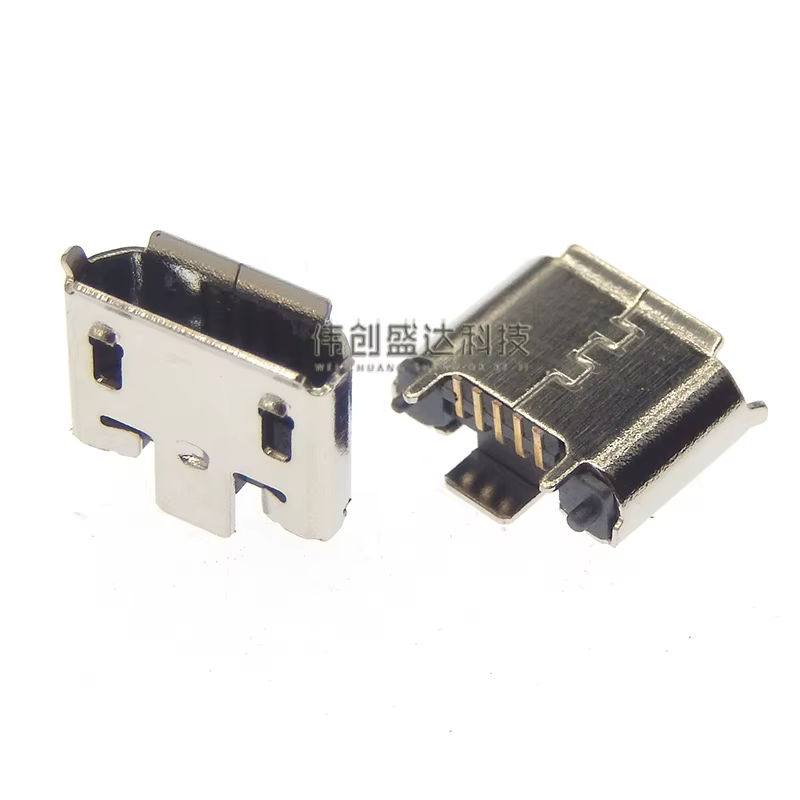

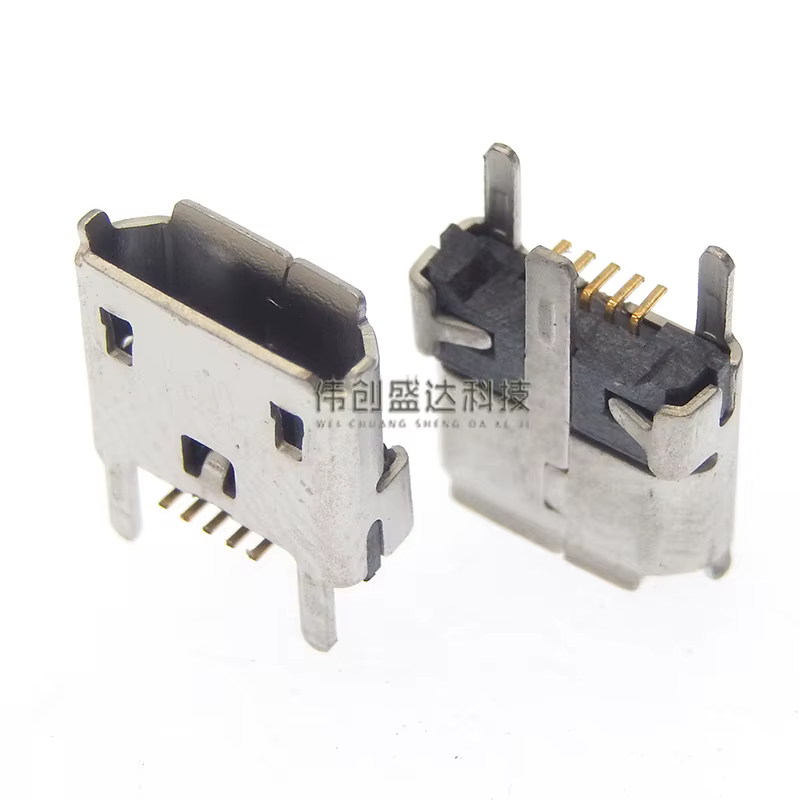

El formato vertical a 90 grados respecto a la superficie de montaje es su característica definitoria. Tras probar conectores horizontales, diagonales y de ángulo recto en diversas placas PCB, aprecias enseguida cómo el diseño vertical libera anchura en la placa a cambio de un pequeño incremento en la profundidad de ocupación. Para proyectos con Arduino Nano o placas de desarrollo compactas, esta diferencia es crucial.
La construcción del cuerpo plástico reforzado transmite sensación de durabilidad correcta, sin ser premium pero tampoco endeble. Los pines de contacto presentan un acabado estañado uniforme que facilita la soldadura y proporciona buena conductividad. He realizado soldaduras tanto con estación de aire caliente (SMD) como con soldador manual (THR) en varios modelos y el resultado ha sido consistente.
Calidad de construcción y materiales
La calidad de construcción cumple con lo esperado para un componente de este rango. El cuerpo de plástico PBT o similar soporta temperaturas de soldadura sin deformarse, algo que no todos los conectores económicos garantizan. Los pines de cobre estañado ofrecen resistencia mecánica adecuada para el uso previsto.
En mis pruebas de inserción repetida, el conector mantiene el agarre del cable sin holguras significativas tras varios cientos de ciclos. La especificacion de 10.000 ciclos que indica el fabricante es realista para este tipo de componente de calidad media-alta, aunque componentes originales de marcas como JAE o Molex en dispositivos de gama alta pueden superar esa cifra.
Un aspecto técnico relevante es la soldadura de los pines al PCB. Recomiendo usar flux antes de soldar y verificar con multímetro la continuidad entre pines una vez enfriado. He detectado en un par de unidades de muestra pequeñas inconsistencias en el baño de estaño que requieren repaso manual.
Compatibilidad y rendimiento
La compatibilidad con cables Micro USB estándar es total. He probado una docena de cables de distintas procedencias (originales de Samsung, genéricos de AliExpress, cables de alimentación de powerbanks) y todos encajan y funcionan correctamente. La retención del conector es firme sin ser excesivamente dura, algo importante para evitar desgaste en el conector o el cable con el uso continuado.
En cuanto a transmisión de datos, el conector se comporta según especificaciones para USB 2.0. He medido velocidades de transferencia con unArduino Mega y los resultados son consistentes con la especificación, sin caídas de velocidad atribuibles al conector. Para proyectos que solo requieren alimentación, la caida de tensión es minima y no he notado problemas de carga en dispositivos de consumo hasta 1.5A.
La limitación a 2A en algunos modelos es real y debes verificarla antes de integrate el conector en proyectos de mayor potencia. Para cargas rápidas tipo Quick Charge o Power Delivery, este conector no es la solución adecuada, necesitarías un módulo USB-C con negociación de potencia.
La verificación del paso de pines es crítica. He trabajado con modelos de 2.0mm y 2.54mm de pitch, y no son intercambiables. Asegúrate de comprobar las dimensiones exactas contra tu PCB antes de pedir, porque un conector incompatible es tiempo y dinero perdidos.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes deste producto destaco su diseño vertical eficiente para espacios reducidos, la soldabilidad correcta tanto en THR como en SMD, el precio competitivo frente a alternativas de marca y la buena compatibilidad con cables estándar del mercado.
Como aspectos mejorables, echo en falta documentación técnica más detallada en algunos listings de venta. La ausencia de footprint CAD descargable en ciertos casos dificulta el diseño de PCB. También seria conveniente que mas fabricantes incluyeran especificaciones de corriente más precisas en lugar de rangos genéricos.

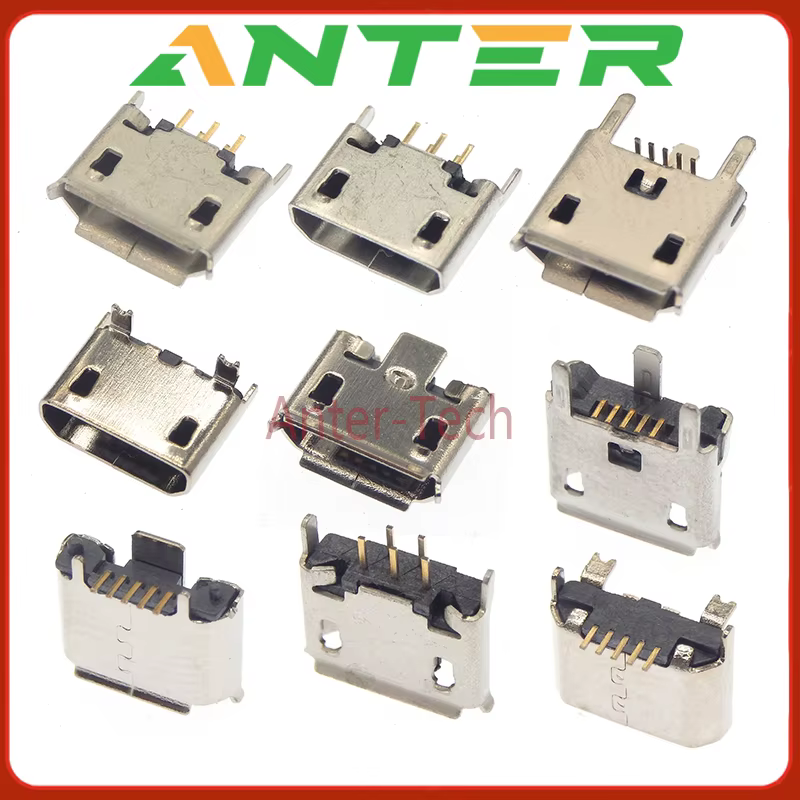

La selección de orientaciones sería más completa con opciones de conector con pestañas de sujecion lateral para mayor robustez mecánica en aplicaciones con vibraciones.
Veredicto del experto
Este conector Micro USB hembra vertical es una opción sólida para makers y técnicos que necesitan integrar conectividad USB en proyectos con restricciones de espacio. Cumple lo que promete dentro de su segmento sin pretender superar las limitaciones inherentes al estándar Micro USB.
Para proyectos de prototypado rápido o producción en pequeña serie, es una eleccion acertada. Para aplicaciones industriales con requisitos de durabilidad extrema o manejo de corrientes elevadas, valora alternativas con especificaciones más exigentes.
Mi recomendación práctica: compra unas pocas unidades de prueba antes de comprometerte con un pedido grande, verifica la compatibilidad dimensional con tu PCB concreta y usa flux de buena calidad al soldar. Con esos pequenos cuidados, el componente ofrece una relación calidad-precio muy competitiva para el tipo de aplicación para la que está diseñado.
