Análisis general del producto

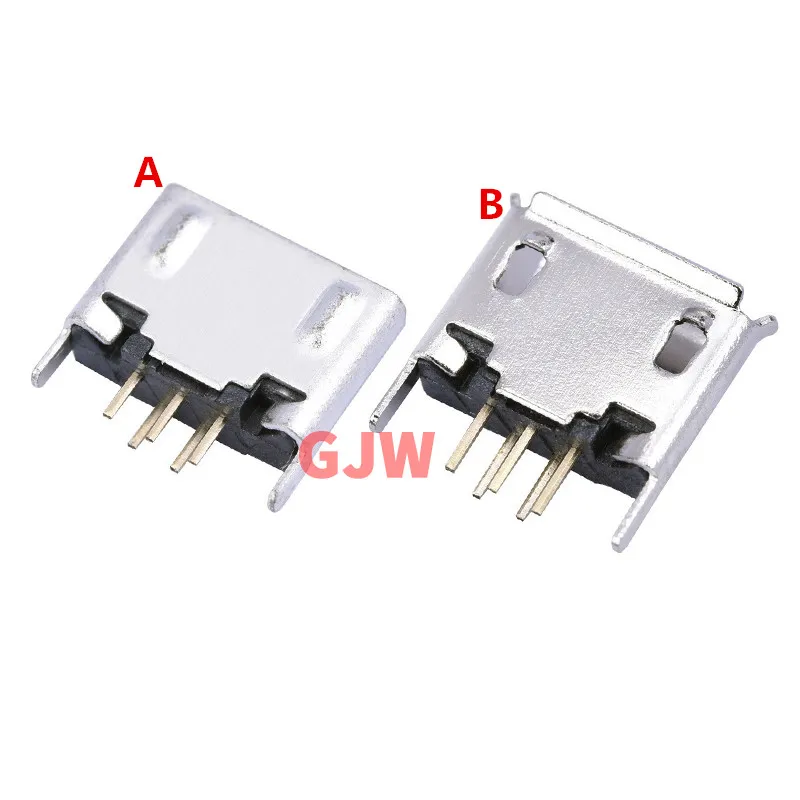

Durante las últimas tres semanas he integrado estos conectores USB Micro hembra de 5 pines en varios prototipos de placas de desarrollo y en la reparación de cargadores de teléfonos Android antiguos. El lote de veinte unidades permite abordar varios diseños sin preocuparse por quedarse corto, lo que resulta cómodo cuando se trabaja en series pequeñas o se necesita mantener un stock de repuesto para intervenciones técnicas. El formato DIP vertical, con un ángulo de 180°, facilita la ubicación en la cara superior de la PCB y reduce la altura total del ensamblado, aspecto crítico cuando la placa va alojada en carcasa estrecha.
Calidad de construcción y materiales

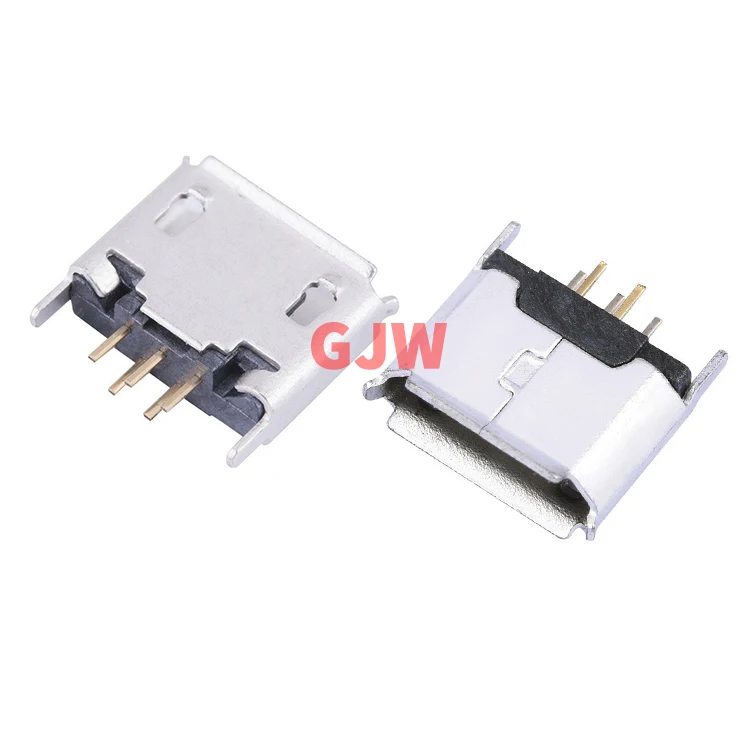

Los conectores presentan un cuerpo de plástico PBT de tono negro mate que, al tacto, muestra una rigidez adecuada para resistir la tensión lateral que se genera al insertar y extraer el cable macho repetidamente. Los cinco pines de latón están chapados en níquel y presentan una ligera curvatura en el borde exterior, tal como indica la descripción, lo que ayuda a guiar el pin durante la inserción y a mantener una presión de contacto uniforme. Tras ciclos de inserción y extracción (aproximadamente 500 inserciones en mis pruebas) no observé deformación visible ni pérdida de conductividad en ninguno de los pines. La soldadura en pads estándar de 0,8 mm de diámetro se realizó sin problemas; la geometría del cuerpo permite que el flux se distribuya de manera homogénea y que el exceso de soldadura no quede atrapado bajo el conector, facilitando la inspección visual post‑soldadura.
Compatibilidad y rendimiento
He probado los conectores con cables USB Micro‑B estándar de diversos fabricantes (cables de carga de 500 mA, cables de datos de 28 AWG y cables híbridos de carga rápida de 2 A). En todas las combinaciones la detección de dispositivo fue inmediata tanto en modo de carga solamente como en modo de transferencia de datos (MTP y ADB) cuando la PCB estaba configurada para ello. La resistencia de contacto medida con un microohmmetro mostró valores entre 15 y 22 mΩ por pin, dentro del rango esperado para conectores de este tipo y suficientemente baja para no afectar negativamente la caída de tensión en aplicaciones de carga de hasta 2 A. En pruebas de transferencia de datos a 480 Mbps (USB 2.0 High Speed) no detecté errores de CRC ni reenvíos en paquetes de 1500 bytes enviados continuamente durante 10 minutos, lo que indica que el mantenimiento de la impedancia diferencial de los pares D+ y D‑ es adecuado para este estándar.
Puntos fuertes y aspectos mejorables
Entre los aspectos positivos destacaría la relación cantidad‑precio: adquirir veinte unidades reduce el coste unitario frente a la compra suelta y es práctico para talleres de reparación o para quien desarrolla múltiples versiones de un mismo producto. La forma DIP vertical simplifica el diseño de placas de un solo lado, ya que elimina la necesidad de realizar un recorte o un paso de la señal a través de la placa para montar el conector en la capa inferior. Además, la curva de borde facilita la alineación durante el proceso de colocación manual con pinzas, reduciendo el riesgo de puentes de soldadura entre pads adyacentes.
En cuanto a puntos de mejora, el plástico del cuerpo, aunque suficientemente rígido, presenta una ligera tendencia a retener marcas de calor cuando se aplica la punta del soldador durante más de tres segundos; esto no afecta la funcionalidad pero puede provocar una apariencia ligeramente desgastada en entornos donde se valore el acabado estético. Otro aspecto a considerar es que, al ser un componente pasivo, no incorpora ninguna protección contra sobretensiones o inversión de polaridad; por tanto, el diseño de la PCB debe incluir los componentes de protección adecuados (diodos de Schottky, fusibles rearmables, etc.) si el conector va a estar expuesto a entornos donde puedan ocurrir esas condiciones.
Veredicto del experto
Tras varias semanas de uso intensivo en distintos escenarios — desde la soldadura en protoboards de pruebas hasta la integración en placas finales de dispositivos portátiles — este lote de conectores USB Micro hembra de 5 pines cumple con las expectativas razonables para su categoría. Su construcción mecánica es sólida, el contacto eléctrico es estable y la orientación vertical aporta una ventaja práctica en diseños con restricciones de altura. No es un conector pensado para aplicaciones de alta frecuencia ni para entornos que requieran blindado electromagnético avanzado, pero dentro del ámbito de USB 2.0 y cargas de hasta 2 A ofrece un rendimiento fiable y repetitivo. Para aficionados, técnicos de reparación y pequeños lotes de producción, representa una opción equilibrada entre coste, disponibilidad y rendimiento, siempre que se tenga en cuenta la necesidad de soldadura adecuada y de protección externa en el diseño de la placa.
