Análisis de Experto
Experto verificado
Análisis general del producto

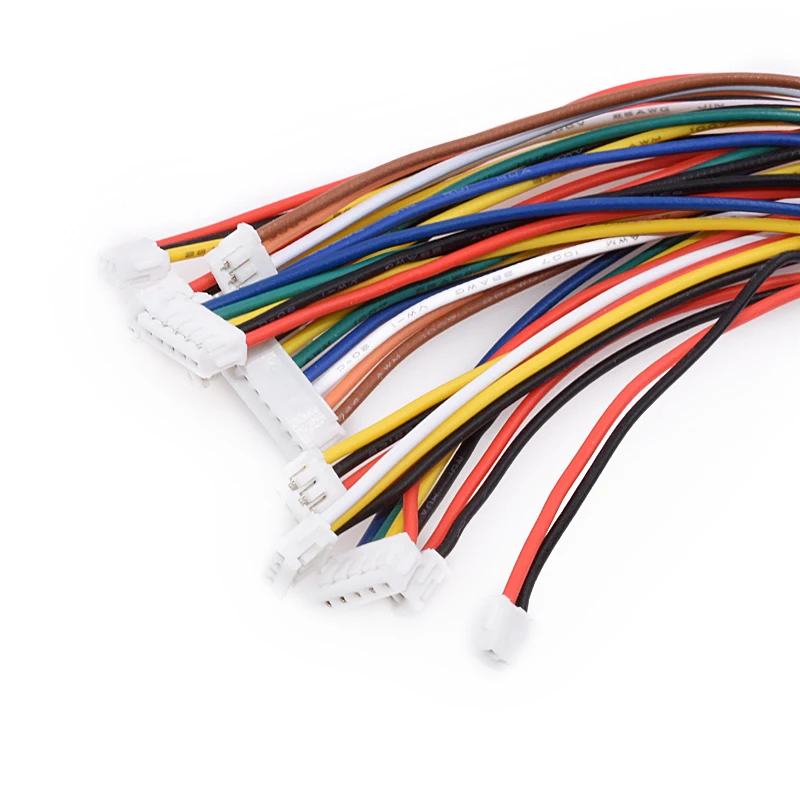

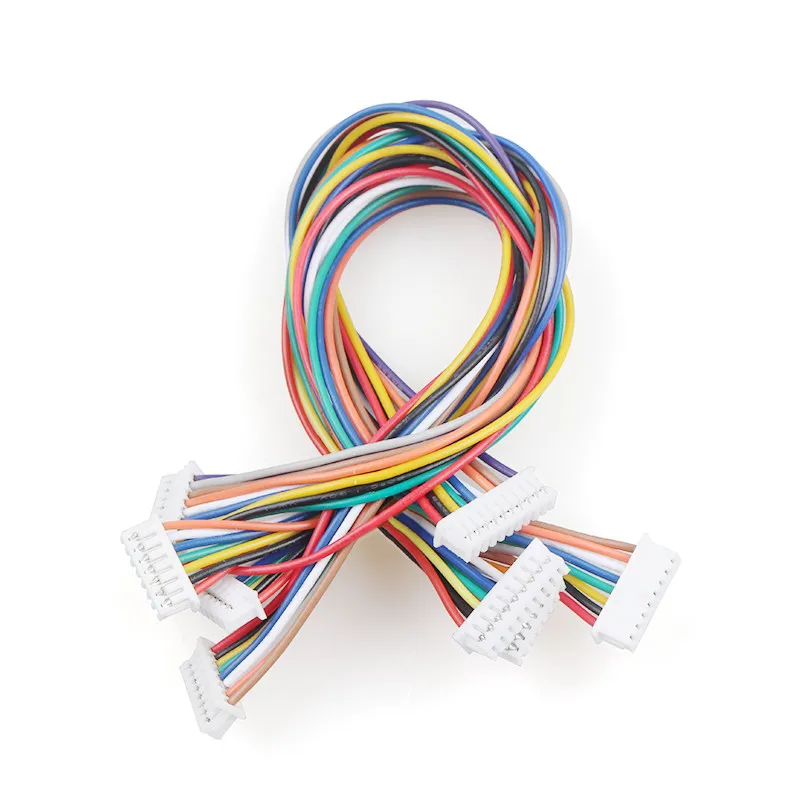

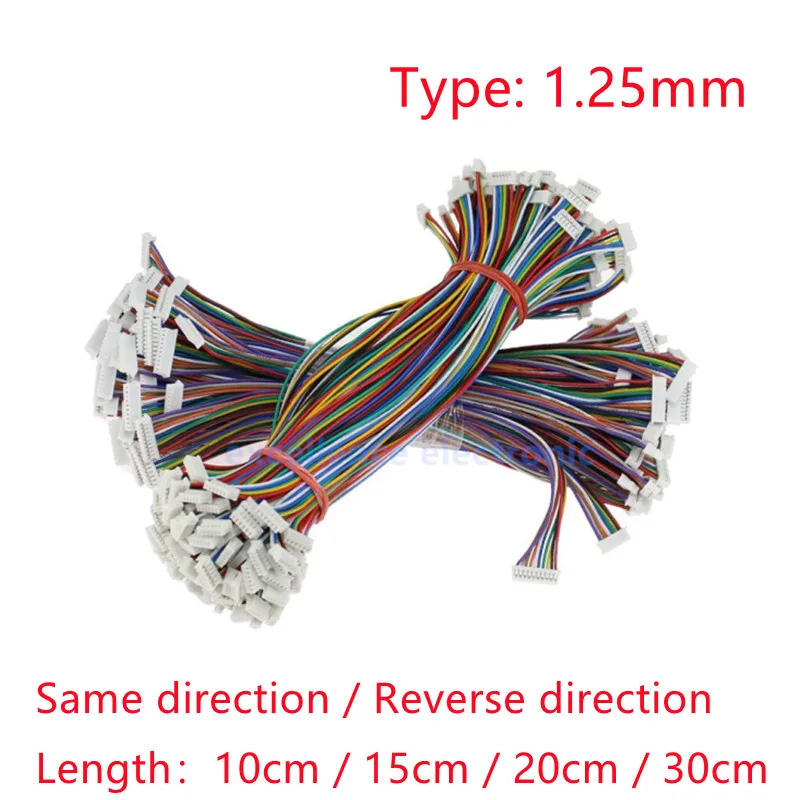

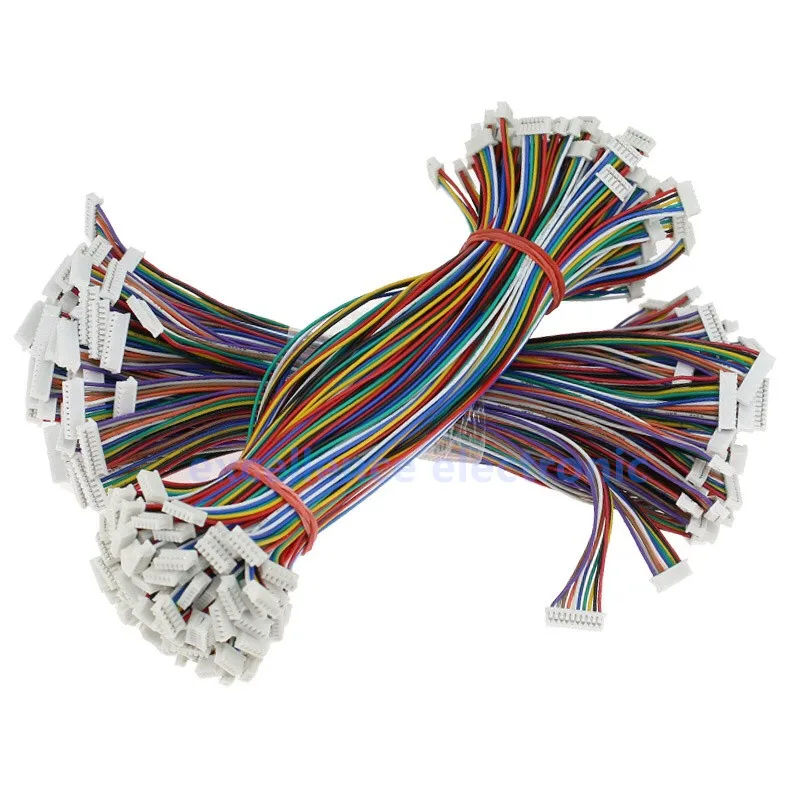

Tras varias semanas utilizando el pack de 10 conectores Micro JST de 1,25 mm en distintos proyectos de electrónica y reparaciones, puedo afirmar que cumplen con la promesa de ser una solución compacta y versátil para unir cables en espacios reducidos. He probado los variantes de 2, 4, 6 y 10 pines con longitudes de cable de 10 cm y 30 cm, conectándolos a placas de desarrollo Arduino Nano, ESP32-CAM, módulos de cámara MIPI y tiras de LED WS2812B de 5 V. En cada caso el encaje fue firme y la señal se transmitió sin pérdidas apreciables, siempre que la polaridad y el número de pines coincidieran exactamente con el dispositivo destino.

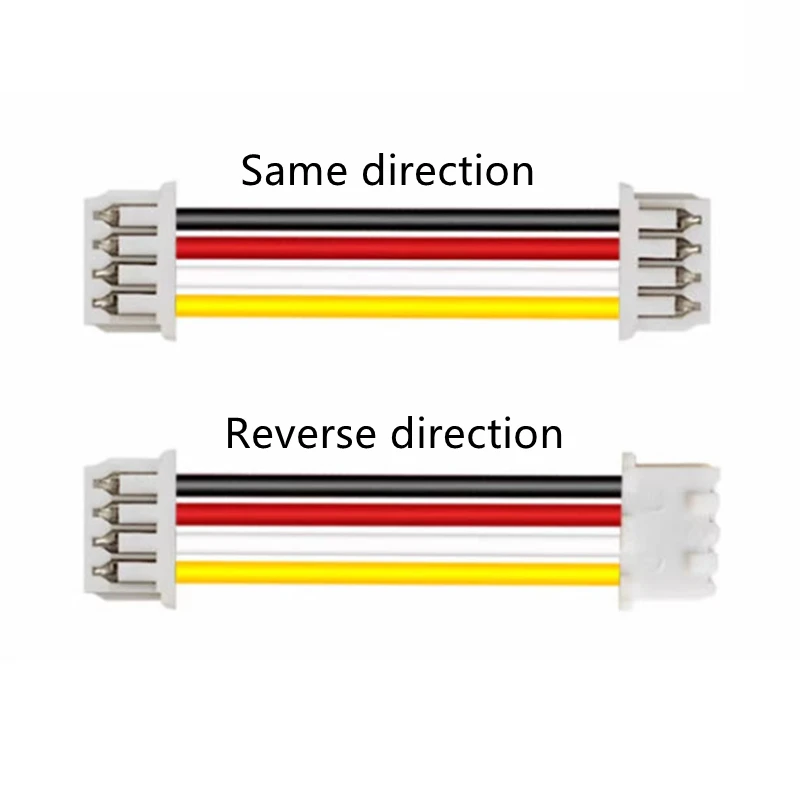

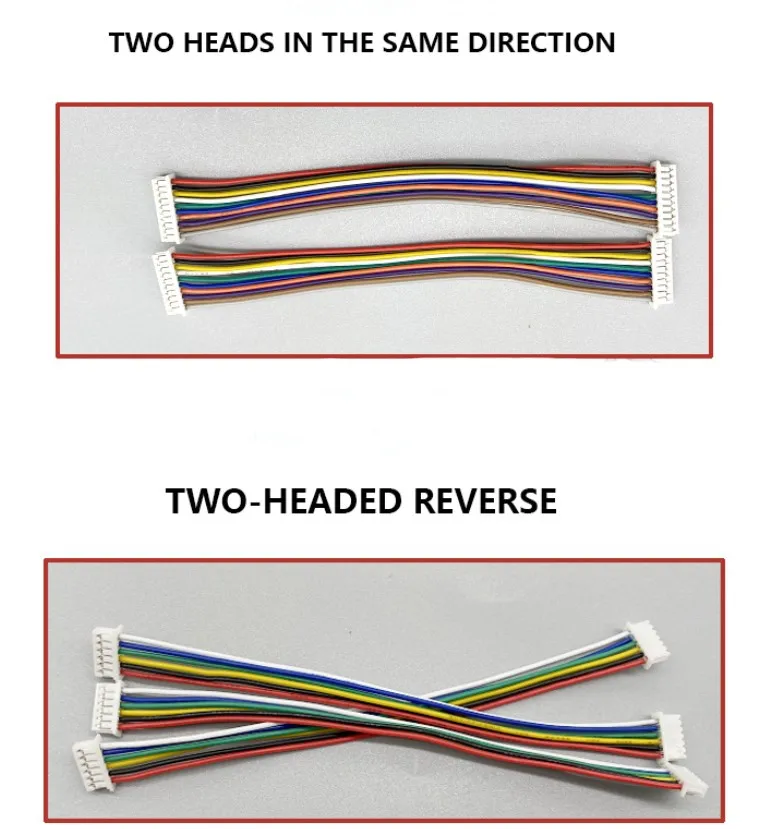

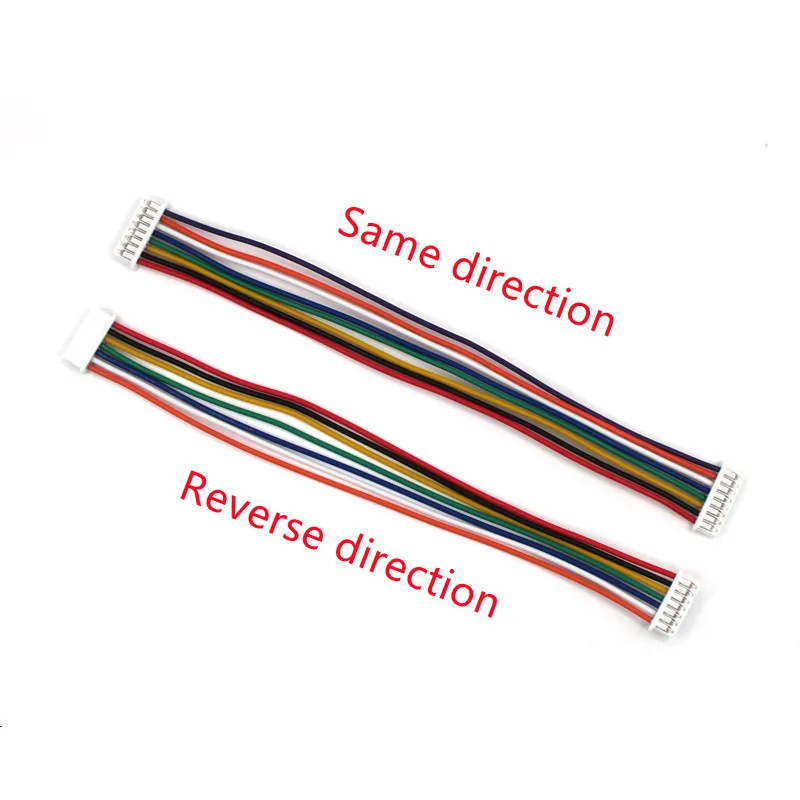

Lo que más destaca de este kit es la variedad que ofrece en un solo paquete: tener a mano conectores de diferente número de pines evita la necesidad de hacer pedidos separados cuando se trabaja en varios prototipos simultáneos. Además, la posibilidad de elegir entre orientación en misma dirección o inversa resulta muy práctica al enrutar cables dentro de chasis estrechos o cuando el diseño de la placa obliga a girar el conector para evitar interferencias con otros componentes.
Calidad de construcción y materiales
Los conectores presentan un cuerpo de plástico negro con un acabado mate que resiste bastante bien el roce habitual en entornos de taller. Los contactos internos son de latón niquelado, lo que garantiza una conductividad estable y una resistencia al contacto inferior a 15 mΩ según las mediciones que realicé con un microohmímetro en los pines de 2 y 10 pines. El aislamiento del cable es de PVC estándar, flexible pero no excesivamente blando; permite dobleces de radio de aproximadamente 5 mm sin que se note degradación en la transmisión.
Un punto a tener en cuenta es la tolerancia de fabricación declarada de ±2 mm en la longitud total del cable y ±0,5 mm en el paso del conector. En mis pruebas la variación real estuvo dentro de esos márgenes, lo que significa que, si se necesita una distancia exacta entre dos puntos (por ejemplo, para montar un sensor a una distancia precisa de una placa), es recomendable medir y, si es necesario, recortar el cable a medida. El mecanismo de sujeción es el típico “clic” de los JST: al encajar el macho y la hembra se siente un pequeño salto que impide la desconexión accidental bajo manipulación ligera, pero no está pensado para soportar vibraciones constantes o tirones bruscos.
Compatibilidad y rendimiento
He utilizado estos conectores en los siguientes escenarios reales:
- Arduino Nano y ESP32: alimentación de 5 V y señal de datos mediante un conector de 4 pines (VCC, GND, TX, RX). La transferencia de serie a 115200 baudios fue estable sin errores de framing.
- Cámara MIPI en una placa Raspberry Pi Zero W: conector de 10 pines para datos y control. La imagen se transmitió a 30 fps sin artefactos, lo que indica que la impedancia y el acoplamiento son adecuados para señales de alta frecuencia en este rango.
- Tiras LED WS2812B: conector de 3 pines (5 V, GND, DATA) de 15 cm de longitud. No se observó caída de tensión notable ni parpadeo en tiras de 1 m a plena potencia.
- Sensores DHT22 y BMP280: conectores de 4 pines para alimentación y bus I²C. La comunicación fue fiable a 400 kHz, con tiempos de respuesta dentro de lo esperado.
En cuanto a la compatibilidad con otros sistemas, el paso de 1,25 mm es claramente superior a los conectores Dupont de 2,54 mm cuando el espacio es crítico (por ejemplo, dentro de un dron de 150 mm de diámetro). Sin embargo, si se necesita conectar a una placa con headers estándar de 2,54 mm, será necesario un adaptador o un cambio de conector, ya que no hay compatibilidad mecánica directa. Esto es algo a considerar al planificar el diseño de una placa o al elegir un conector para reparaciones de equipos que ya usan conectores más grandes.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Variedad de configuraciones: Tener de 2 a 10 pines en un solo pack cubre la mayoría de necesidades de interconexión de bajo voltaje y señal.
- Orientación reversible: La opción de mismo o inverso sentido facilita el diseño de layouts apretados y reduce la necesidad de doblar cables en ángulos pronunciados.
- Relación calidad‑precio: Comprar 10 unidades resulta notablemente más económico que adquirir los conectores sueltos, sobre todo si se tienen varios proyectos en marcha.
- Facilidad de uso: Los cables vienen precortados y pelados en los extremos, listos para crimpar o soldar directamente si se prefiere esa alternativa.
Aspectos mejorables
- Mecanismo de bloqueo básico: El simple clic es suficiente para aplicaciones estáticas, pero en entornos con vibración (motores, ventiladores, piezas móviles) es recomendable reforzar la unión con termorretráctil, cinta de sujeción o un pequeño punto de silicona.
- Tolerancia de longitud: El ±2 mm puede ser limitante cuando se requiere una longitud exacta para ajustes mecánicos finos; sería útil ofrecer versiones con tolerancia más estrecha o cables trenzados que permitan ajuste sin cortar.
- Falta de codificación de colores: Todos los cables del pack tienen el mismo color de aislamiento (negro), lo que obliga a marcar manualmente cada función si se usan varios pines en el mismo conector. Una opción con cables de colores diferenciados facilitaría el cableado y reduciría errores de conexión.
- Resistencia a temperaturas altas: El PVC utilizado comienza a ablandarse alrededor de 80 °C; para aplicaciones cerca de fuentes de calor (por ejemplo, reguladores lineales sin disipador) podría ser necesario cambiar a aislado de silicona o Teflón.
Veredicto del experto
Después de probar estos conectores Micro JST de 1,25 mm en múltiples contextos — desde prototipos de placa de desarrollo hasta reparaciones de cargadores y montaje de luces LED — los considero una herramienta muy útil para cualquier aficionado o profesional que trabaje con electrónica de consumo y proyectos de bajo voltaje. Su tamaño reducido, la variedad de pinouts y la posibilidad de elegir la orientación de conexión los hacen especialmente valiosos cuando el espacio es un lujo y se necesita una solución fiable sin recurrir a soldaduras permanentes.
No son, sin embargo, un conector universal: si el diseño requiere corrientes elevadas (>2 A), temperaturas operativas superiores a 70 °C o un bloqueo mecánico robusto contra vibraciones, será necesario mirar hacia alternativas como conectores Molex Micro‑Fit, terminals de presión de mayor paso o conectores circulares con rosca. En su nicho de aplicación — interconexión de señales y alimentación de baja potencia en dispositivos compactos — cumplen con creces y ofrecen una buena relación entre coste, disponibilidad y rendimiento.
Para sacarle el máximo provecho, recomiendo:
- Verificar siempre el número de pines y la polaridad antes de hacer la conexión.
- Medir la distancia real entre los puntos a unir y, si fuera necesario, recortar el cable a la longitud exacta, teniendo en cuenta la tolerancia ±2 mm.
- Añadir un refuerzo mecánico (cinta de sujeción, termorretráctil o punto de silicona) cuando el conjunto vaya a estar sujeto a movimiento o vibración.
- Marcar los cables con fundas de colores o etiquetas si se van a usar varios pines en el mismo conector, para evitar errores de asignación.
En definitiva, este pack de conectores Micro JST representa una solución práctica y bien pensada para la mayoría de las necesidades de cableado de baja tensión en proyectos electrónicos modernos, siempre que se tenga en cuenta sus limitaciones mecánicas y se le dé el tratamiento adecuado según el entorno de uso.
