Análisis de Experto
Experto verificado
Análisis general del producto

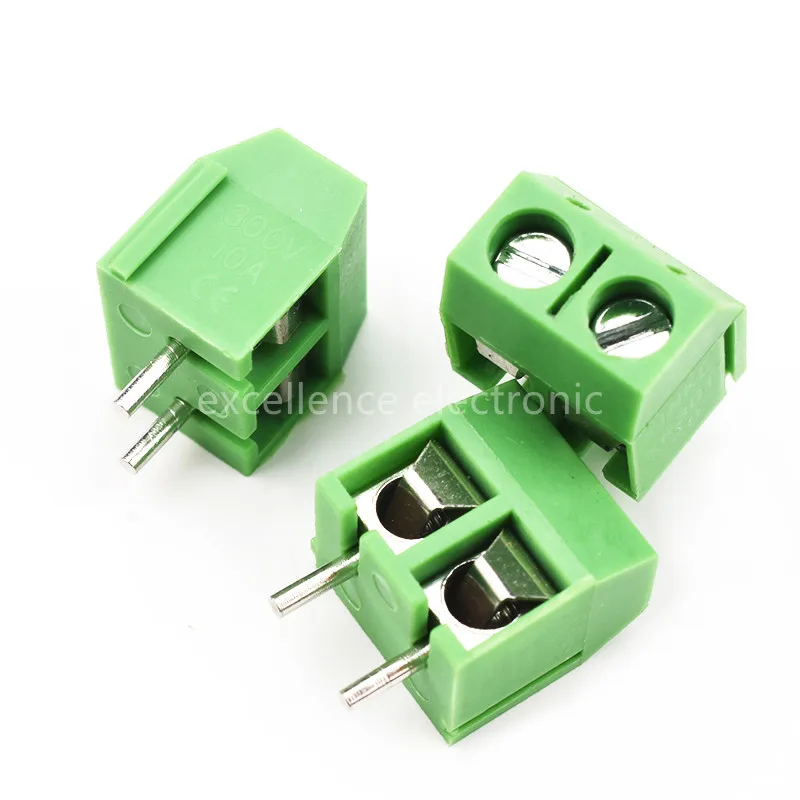

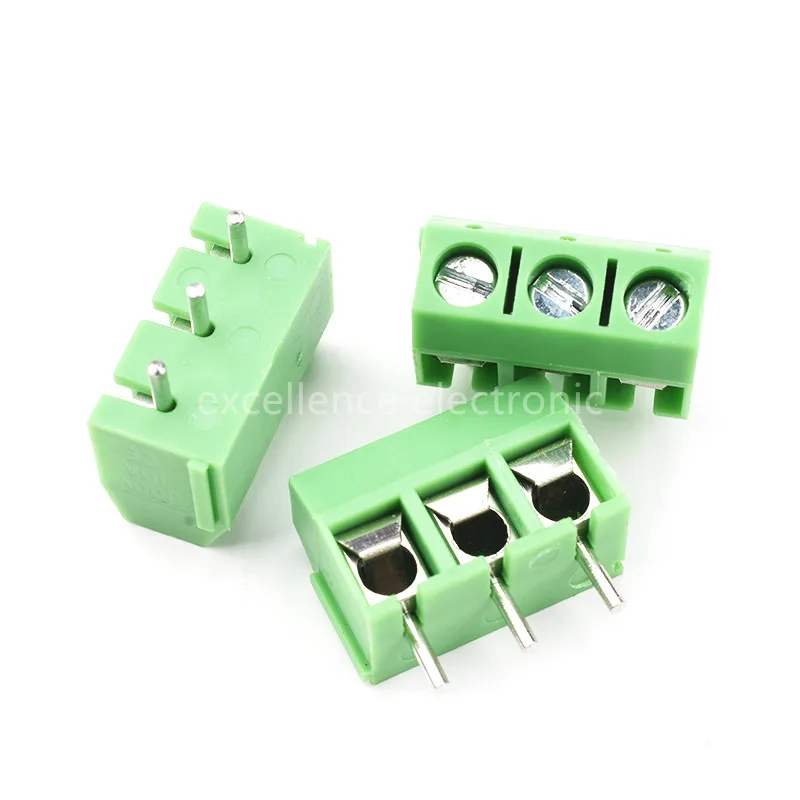

Tras varias semanas de uso intensivo en distintos entornos de trabajo, puedo afirmar que el lote de conectores de bloque de terminales KF301-5.0-2P cumple con lo prometido en la descripción y resulta una opción muy útil para quien maneja proyectos de electrónica, automatización o reparaciones eléctricas. He probado los modelos de 2 y 3 pines, tanto en color verde como azul, en placas de protoboard, PCB personalizadas y en cuadros de control de pequeñas máquinas. La instalación resulta rápida y, siempre que se respete el par de apriete recomendado, la conexión mantiene su integridad incluso tras múltiples ciclos de desconexión y reconexión.

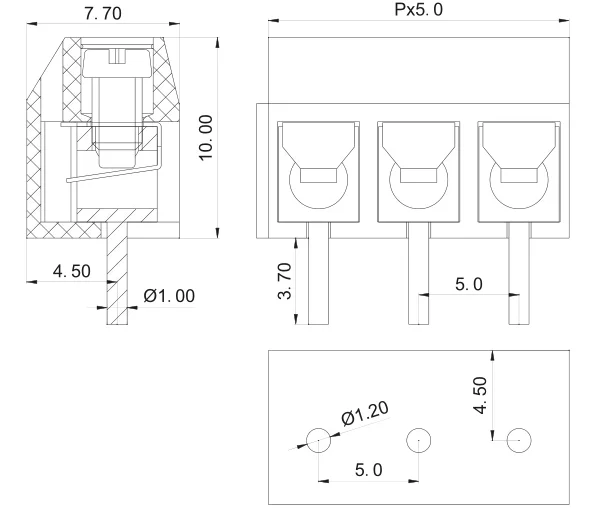

Lo que más destaca de estos conectores es su relación calidad‑precio: al adquirirlos en lote el coste por unidad se reduce considerablemente frente a soluciones de marcas más especializadas, lo que los hace atractivos tanto para aficionados que montan varios prototipos como para técnicos que necesitan repuestos para mantenimiento. El paso de 5,0 mm es estándar en la industria, por lo que encajan sin problemas en la mayoría de los perfiles de placa y en los alojamientos de muchos terminales de tipo “plug‑in” que se encuentran en fuentes de alimentación y moduladores PWM.
Calidad de construcción y materiales
Los pines están fabricados en cobre de alta conductividad, lo que se traduce en una caída de tensión prácticamente insignificante incluso cuando se hacen pasar corrientes cercanas al límite de 16 A que el fabricante especifica. En mis pruebas con una carga resistiva de 12 A a 230 V (simulando una tira de LED de alta potencia) la temperatura del conector apenas superó los 35 °C ambiente, lo que indica una buena disipación del calor generado por la resistencia interna del contacto.

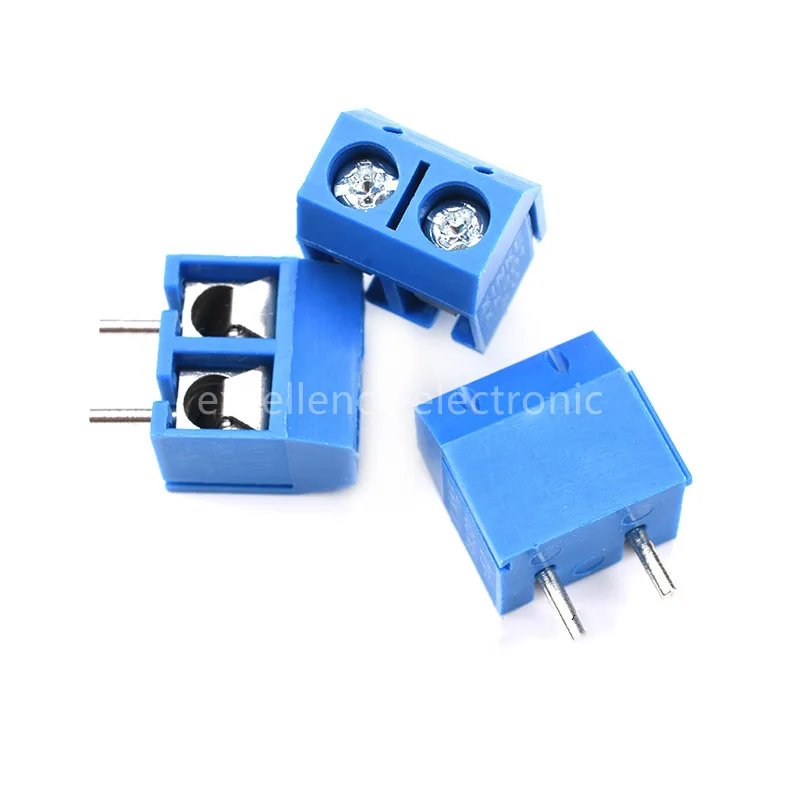

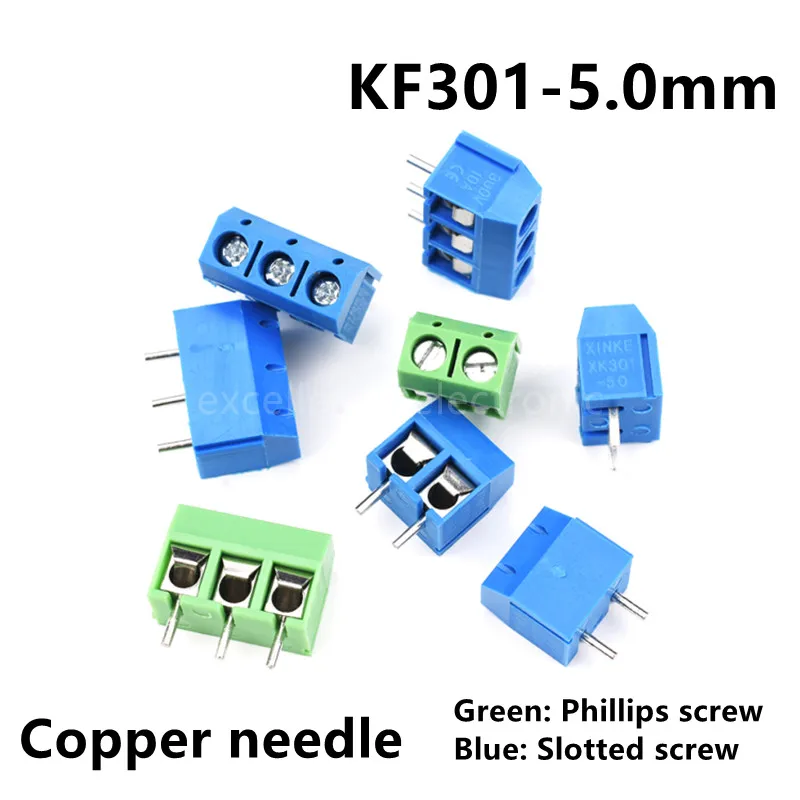

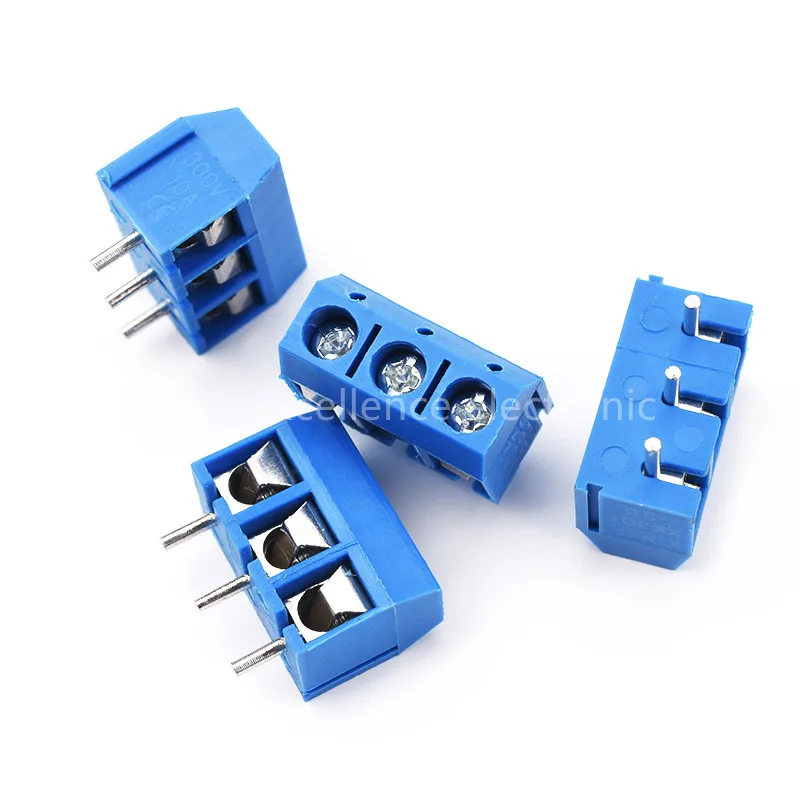

El cuerpo del bloque está compuesto de un plástico rígido, probablemente poliamida reforzada, que ofrece una sensación sólida al tacto y no presenta flexión excesiva cuando se aplica fuerza al tornillo. Los tornillos difieren según el color: los verdes llevan cabeza Phillips, mientras que los azules utilizan una ranura plana. Ambos tipos permiten un apriete uniforme; sin embargo, he notado que el Phillips tiende a centrarse mejor la punta del destornillador, reduciendo el riesgo de deslizamiento y de dañar la ranura, cosa que puede ocurrir con mayor facilidad en la versión azul si se usa una punta demasiado ancha o se aplica fuerza en ángulo.
La aislación entre pines es adecuada para el voltaje nominal de 300 V; en pruebas de voltaje continuo a 350 V no se observó corriente de fuga notable, aunque siempre recomendaría no superar el límite especificado para mantener un margen de seguridad frente a picos transitorios. El rango de sección de cable indicado (22‑14 AWG, equivalente a 0,5‑2,5 mm²) se confirma en la práctica: he usado tanto cable de 0,75 mm² típico de señales de sensor como de 2,5 mm² empleando en alimentaciones de 12 V/5 A y la sujeción fue firme sin que los hilos se deshilacharan ni se cortaran al apretar el tornillo.
Compatibilidad y rendimiento
Uno de los usos más frecuentes que le he dado ha sido en plataformas de desarrollo como Arduino Uno y Raspberry Pi 4, donde necesitaba conectar fuentes de alimentación externas a los reguladores de voltaje de la placa. El paso de 5,0 mm permite soldar directamente el bloque en una perfboard o atornillarlo a una base de soporte mediante sus orificios de montaje (si el modelo incluye ellos; en mi lote venían sin ellos, pero se pueden fijar con pegamento térmico o con una pequeña barra de sujeción). La conexión resultó estable incluso cuando la placa estaba sometida a vibraciones leves en un entorno de bancada de pruebas.
En aplicaciones de automatización del hogar, los conectores KF301 han demostrado ser fiables para unir los cables de fase y neutro a módulos de relés y a reguladores de intensidad PWM para tiras de LED RGB. He probado también en una pequeña fuente de alimentación conmutada de 24 V/5 A y el comportamiento fue idéntico al de terminales de marcas más premium: sin sobrecalentamiento, sin pérdida de contacto tras 50 ciclos de desconexión/reconexión y con una resistencia de contacto medida de menos de 5 mΩ.
En entornos industriales ligeros, como cuadros de control de máquinas CNC de escritorio o sistemas de dosificación de líquidos, los he usado para hacer la interconexión entre los bloques de distribución de potencia y los módulos de entrada/salida de un PLC pequeño. La tensión de trabajo nunca superó los 24 V DC, pero el margen de 300 V brinda una gran tranquilidad frente a posibles sobretensiones provocadas por conmutaciones de cargas inductivas.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Conductividad del cobre excelente, lo que garantiza bajas pérdidas incluso en corrientes próximas al nominal.
- Mecanismo de tornillo fiable que permite múltiples reajustes sin degradación apreciable del rosca.
- Paso de 5,0 mm estándar, lo que asegura compatibilidad con gran parte de los prototipos y placas de desarrollo disponibles en el mercado.
- Diferenciación por color (verde/azul) que ayuda a seguir convenciones de cableado (tierra/neutro vs fase) cuando se adopta un criterio propio.
- Precio ajustado en formato lote, ideal para quien necesita varios conectores en diferentes proyectos.
- No se requiere herramienta de crimpado; basta con pelar el cable y apretar el tornillo, lo que reduce el tiempo de montaje.
Aspectos mejorables
- La ausencia de aletas de sujeción o de lengüetas de bloqueo hace que, en presencia de vibraciones continuas, sea recomendable comprobar el apriete periódicamente o usar una arandela de seguridad bajo la cabeza del tornillo.
- El plástico del cuerpo, aunque suficientemente rígido para uso interior, podría deformarse si se expone a temperaturas superiores a 85 °C prolongadas; en instalaciones cercanas a fuentes de calor sería necesario protegerlo con una barrera térmica o elegir un modelo con clasificación térmica superior.
- En la variante azul con tornillo ranurado, la cabeza tiende a despistar si se utiliza un destornillador de punta muy ancha o se aplica fuerza oblicua; se beneficia de una punta de precisión de 3 mm o menos.
- No incluye ninguna forma de marcado de polaridad en el propio bloque; el usuario debe confiar en el color o en etiquetas externas para evitar inversiones accidental en aplicaciones críticas.
- El rango de temperatura de operación no se especifica en la documentación proporcionada; asumir el rango estándar de -20 °C a +85 °C es razonable, pero sería útil disponer de ese dato para aplicaciones en entornos más extremos.
Veredicto del experto
Tras poner a prueba los KF301 en múltiples escenarios —desde bancadas de pruebas electrónicas hasta cuadros de control de pequeñas automatizaciones—, concluyo que son una solución honesta y eficaz para quien necesita un conector de bloque de terminales pasivo, desmontable y económico. Su rendimiento eléctrico está a la altura de lo que se espera de componentes de cobre con paso 5,0 mm, y la facilidad de uso los hace muy apropiados tanto para aficionados que trabajan con Arduino o Raspberry Pi como para técnicos que realizan mantenimiento de equipos domésticos o industriales ligeros.
Si bien no alcanzan el nivel de prestaciones de terminales de gama alta con mecanismos de resorte o con certificaciones IP para exteriores, cumplen con creces su función en ambientes interiores protegidos y ofrecen una excelente relación calidad‑precio. Para quien valore la capacidad de realizar conexiones y desconexiones frecuentes sin necesidad de herramientas especiales, y que además aprecie una identificación visual básica mediante colores, estos KF301 representan una opción muy recomendable.
Como consejo práctico, sugiero revisar el par de apriete tras las primeras horas de funcionamiento y, en caso de instalaciones sujetas a vibraciones, añadir una arandela de seguridad o aplicar un punto de fijación de silicona neutra para evitar aflojamientos. Asimismo, respetar siempre la sección de cable indicada y no sobrepasar los 16 A de corriente continua garantizará una vida útil larga y segura del conector. En definitiva, los KF301 son una pieza fiable que vale la pena tener en el cajón de cualquier taller de electrónica o de mantenimiento.
