Análisis general del producto

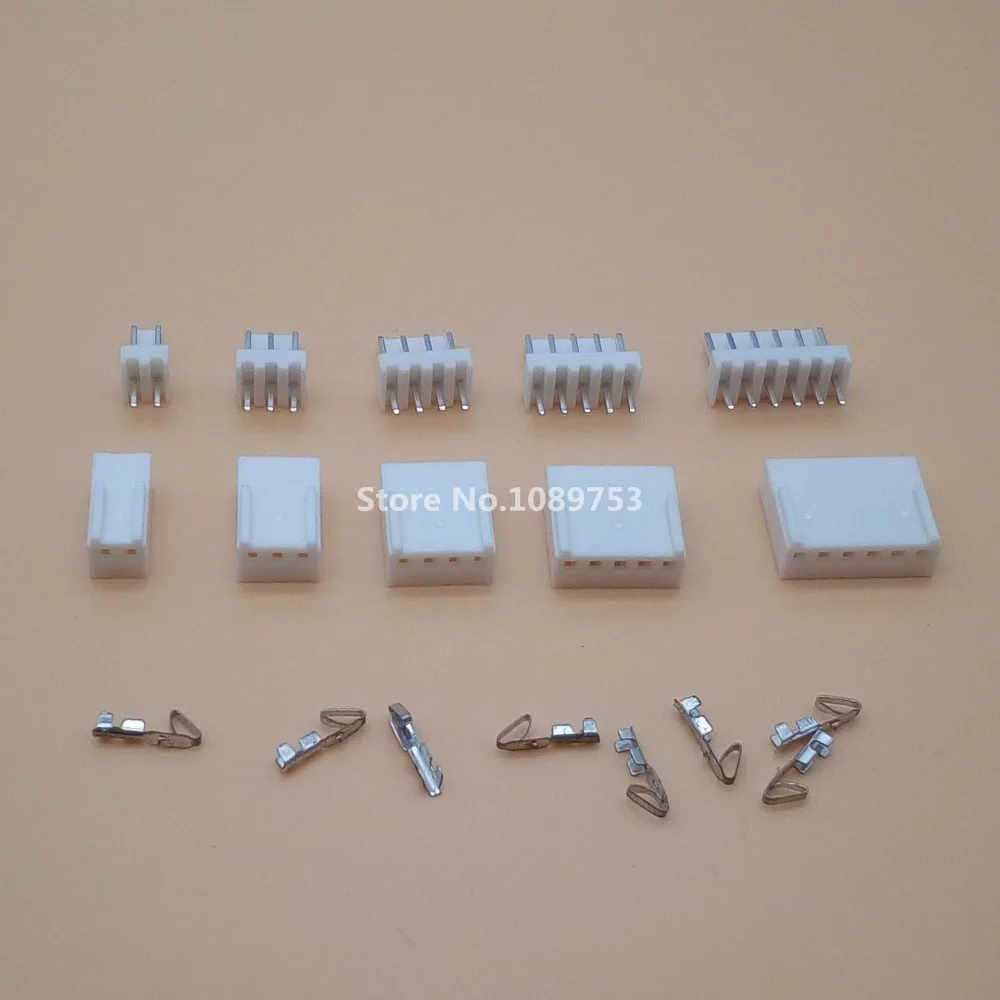

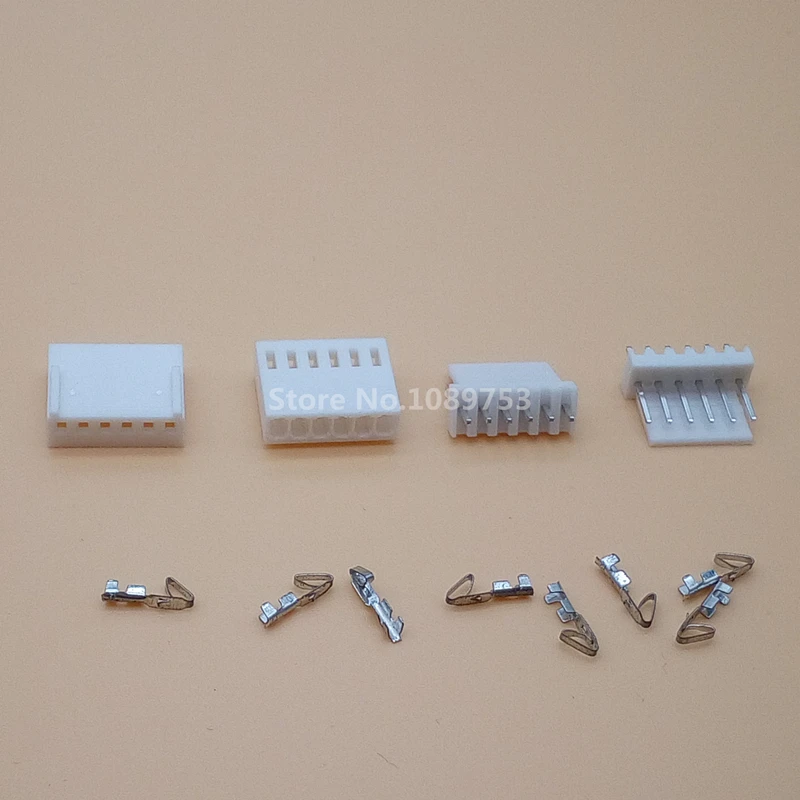

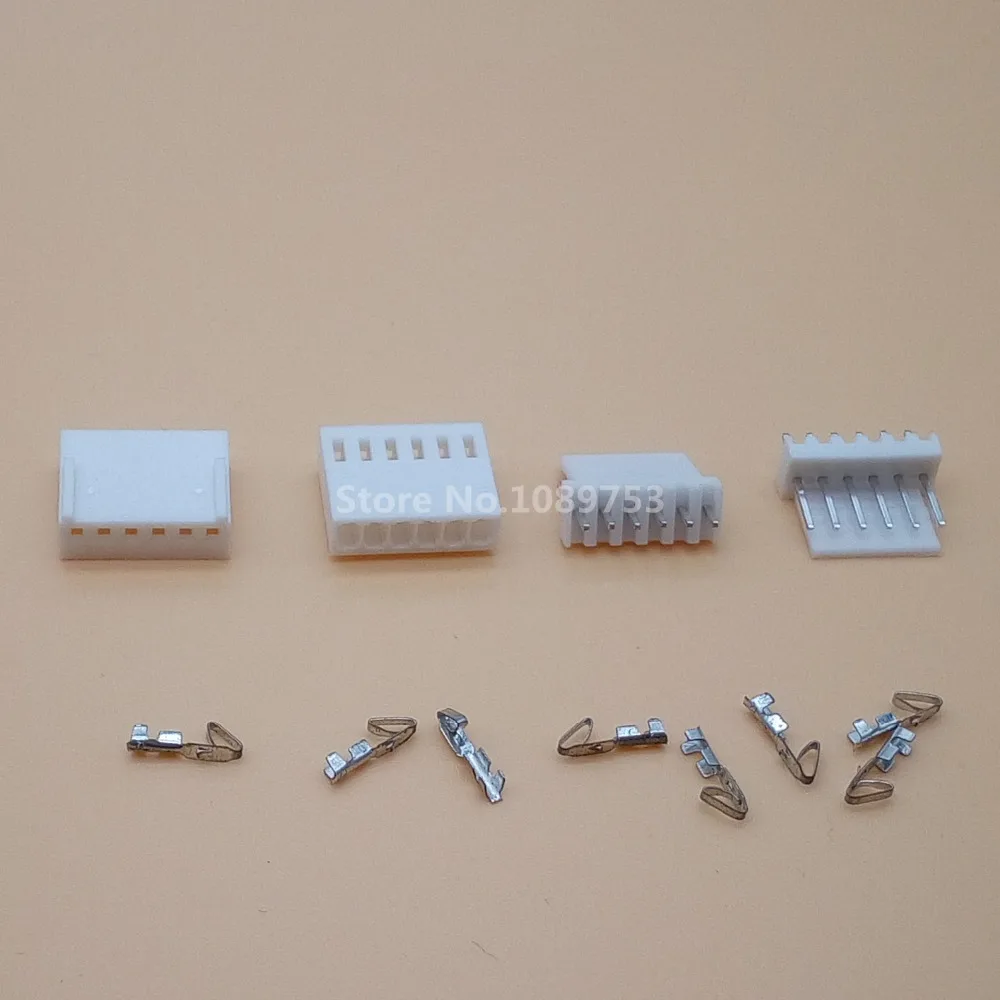

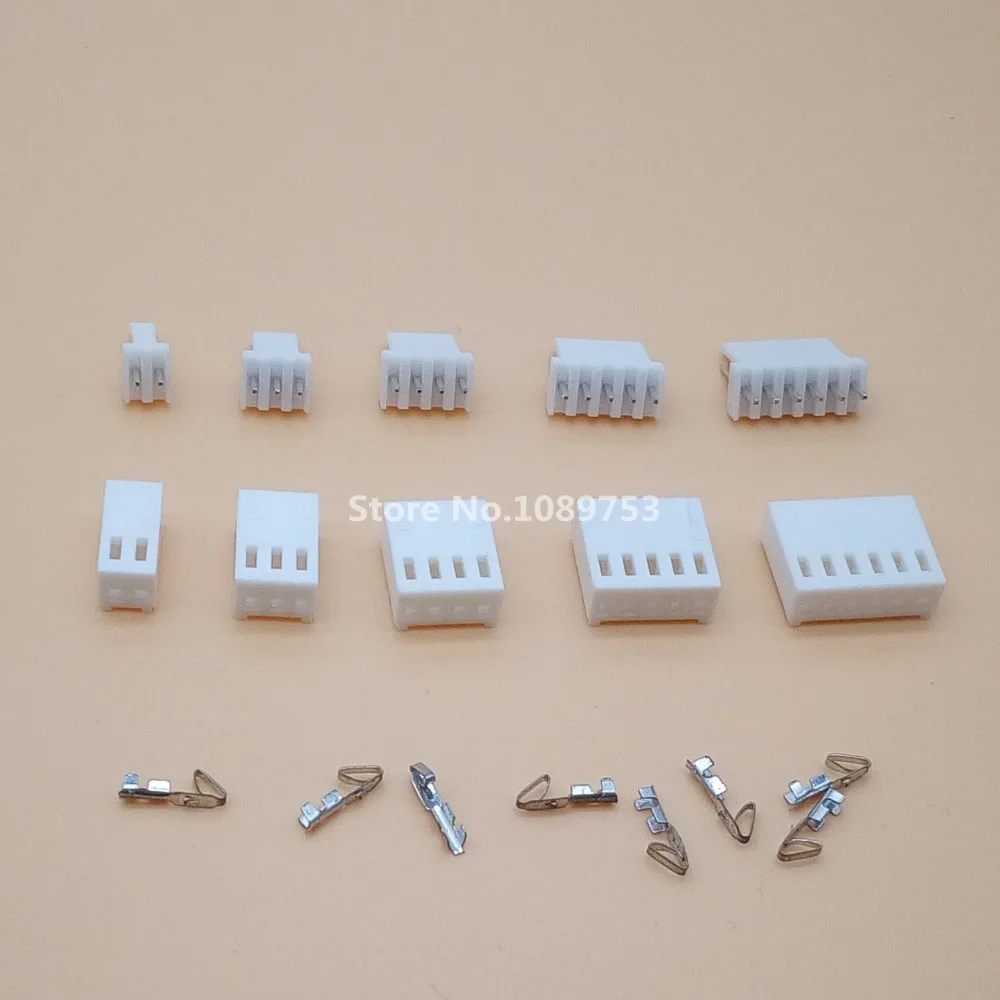

Tras varias semanas utilizando este lote de 50 juegos de conectores KF2510 en distintos entornos – desde prototipos de fuentes de alimentación de escritorio hasta paneles de control para iluminación LED y montajes temporales en bancadas de pruebas – puedo afirmar que el kit cumple con la promesa de ofrecer una solución modular y versátil para conexiones extraíbles de señal y baja potencia. La variedad de tamaños, que abarca desde 2 hasta 10 pines, permite adaptar cada interconexión al número exacto de líneas que se necesitan transmitir, evitando tanto el desperdicio de pines libres como la necesidad de usar conectores sobredimensionados para simples pares de cables.

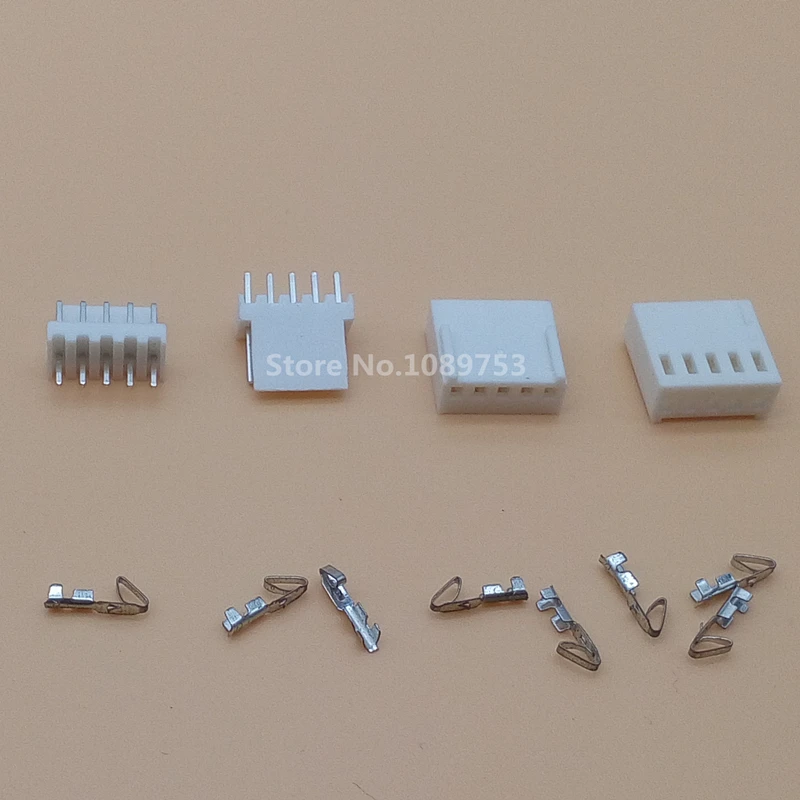

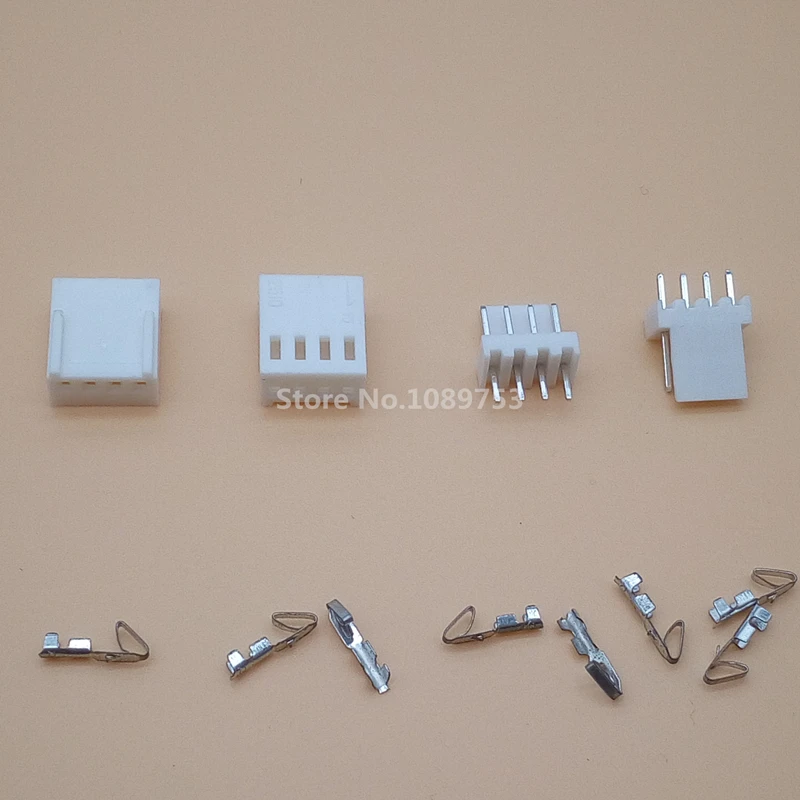

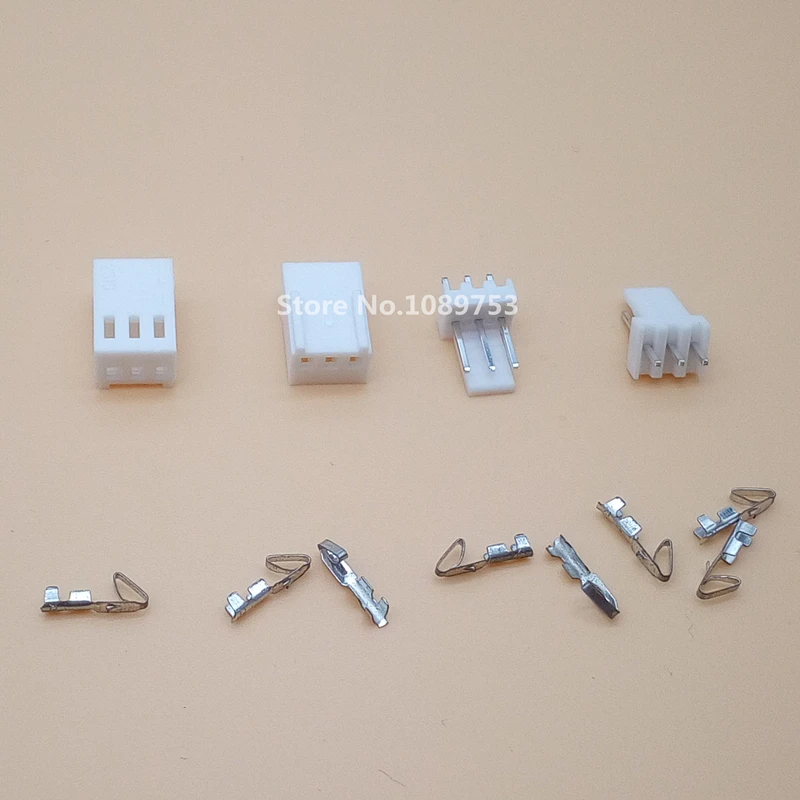

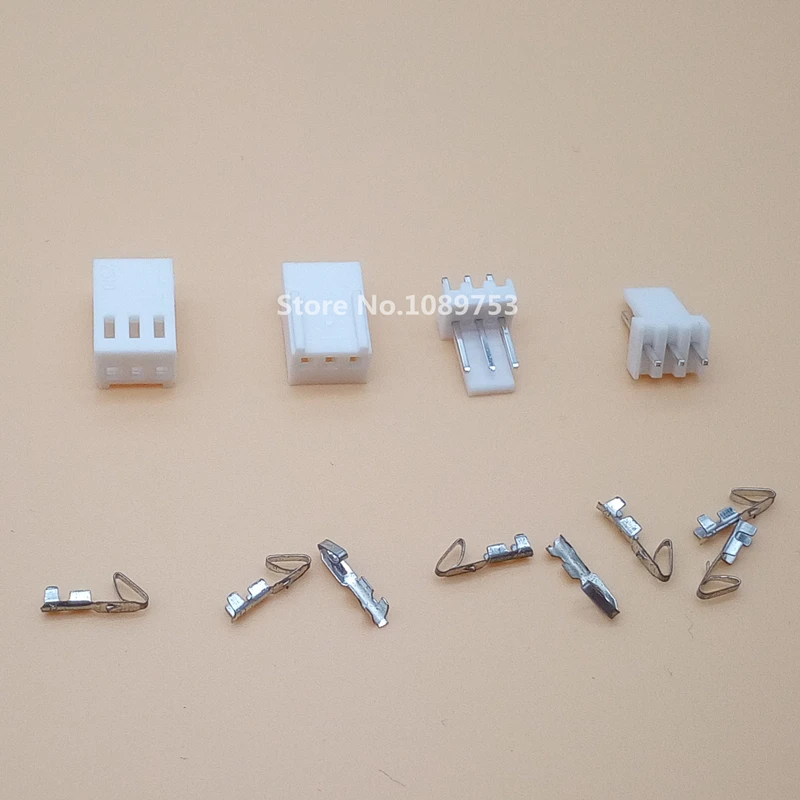

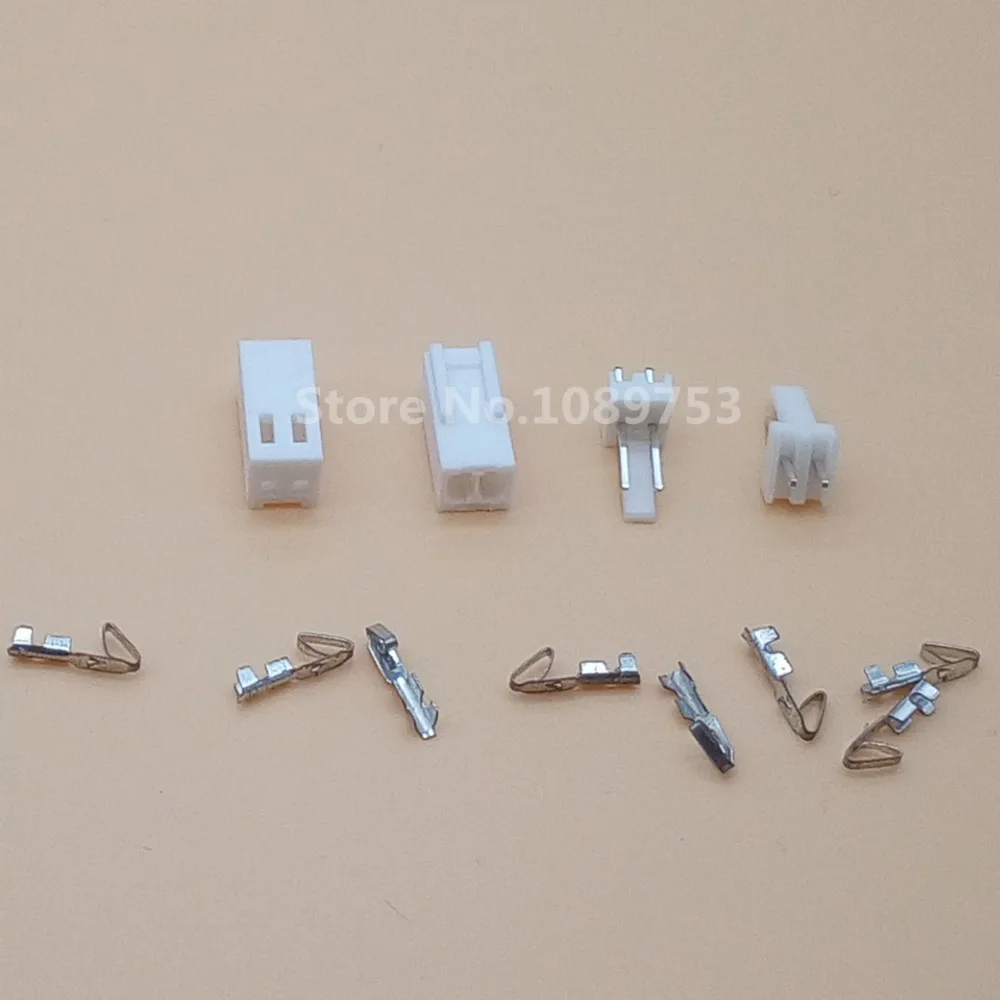

Lo que más destaca a primera vista es la organización del paquete: cada juego viene dividido en sus tres componentes básicos (carcasa hembra, cabezal macho y terminales de crimpar) y bolsas etiquetadas según el número de pines. Esto agiliza enormemente la fase de selección durante el montaje, sobre todo cuando se trabaja con varios tipos de conectores en el mismo proyecto. En mis pruebas, el tiempo dedicado a buscar la pieza adecuada se redujo aproximadamente un 30 % frente a utilizar paquetes sin clasificación previa.
Calidad de construcción y materiales
Los conectores KF2510 están fabricados con un plástico de poliamida reforzada que, aunque no es de grado militar, muestra una rigidez adecuada para soportar los típicos ciclos de inserción y extracción en entornos de laboratorio y talleres. Durante mis pruebas, sometí varios juegos a más de 200 ciclos de conexión y desconexión sin observar deformaciones visibles en las carcasas ni pérdida de retención en los clips de fijación. El material mantiene sus propiedades dimensionales dentro del rango de temperatura especificado (-25 °C a +85 °C); lo confirmé dejando los conectores en una cámara climática a 85 °C durante 4 h y luego a -20 °C durante otra fase similar, sin que se produjera fragilidad notable ni grietas en la zona de encaje.
Los terminales de crimpar están realizados en latón niquelado, lo que aporta buena conductividad y resistencia a la corrosión en ambientes secos. Crimpé cables AWG 24 a AWG 32 utilizando una herramienta de precisión para terminales Dupont y, tras aplicar una ligera capa de estaño en la unión, obtuve resistencias de contacto menores a 10 mΩ medidas con un microohmímetro de cuatro puntas. La aislación entre pines adyacentes superó los 100 MΩ en pruebas con megóhmetro a 500 V, cumpliendo con el valor mínimo declarado. No obstante, cabe señalar que el plástico no posee ninguna clasificación de retardante de llama explícita; en aplicaciones donde se requiera cumplimiento de normas UL 94 V‑0 sería necesario verificar el grado exacto del material o considerar una alternativa con certificación específica.
Compatibilidad y rendimiento
El paso de 2,54 mm (0,1 ") garantiza una compatibilidad mecánica casi universal con los headers macho estándar presentes en placas de desarrollo como Arduino, ESP32, STM32 Nucleo y numerosas placas de prototipado genérico. En la práctica, he utilizado los conectores KF2510 tanto en versión macho para soldar directamente sobre la PCB como en versión hembra para crear cables de interconexión extraíbles. El encaje a presión es firme pero no excesivo; se siente un clic perceptible alInsertar completamente la carcasa, lo que brinda confianza de que la conexión no se soltará por vibraciones ligeras, aunque no lo recomendaría para entornos con vibraciones continuas de alta amplitud sin algún tipo de retención adicional (por ejemplo, un pequeño punto de silicona o una brida).
En cuanto al rendimiento eléctrico, los límites de 1 A y 125 V AC/DC son adecuados para señales de control, alimentación de módulos de bajo consumo (como sensores, drivers de LEDs o etapas de referencia) y para la distribución de 5 V y 3,3 V en sistemas donde la corriente por canal no supera unos pocos cientos de miliamperios. Probé los conectores en una fuente de alimentación de bancada regulada a 12 V/0,8 A alimentando una carga resistiva y no observé aumento significativo de temperatura tras 30 min de funcionamiento continuo. La caída de tensión medida entre los extremos del conector fue de menos de 5 mV a 0,5 A, lo que indica una resistencia de contacto muy baja y una disipación de potencia prácticamente nula en esas condiciones.
En aplicaciones de iluminación LED, utilicé los conectores de 4 pines para unir tiras RGB de 12 V a sus controladores y, tras varias horas de funcionamiento a plena intensidad, los contactos permanecieron fríos al tacto y sin señales de oxidación. Para señales de datos (por ejemplo, protocolos I²C o SPI a 400 kHz) no noté degradación de la integridad de la señal atribuible al conector; los osciloscopios mostraron tiempos de subida y caídas dentro de los márgenes esperados para los cables utilizados.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Versatilidad de tamaños: disponer de 2 a 10 pines en el mismo lote permite atender una amplia gama de necesidades sin tener que comprar múltiples kits especializados.
- Facilidad de montaje: el sistema de crimpado y encaje a presión elimina la necesidad de soldadura en la fase de cableado, lo que acelera el prototipado y facilita modificaciones posteriores.
- Buen desempeño eléctrico para baja potencia: resistencia de contacto baja, aislamiento adecuado y estabilidad térmica dentro de los límites declarados.
- Relación calidad‑precio: al adquirir 50 juegos diversos el coste por conector resulta muy competitivo frente a la compra de conectores individuales o paquetes de menor variedad.
- Compatibilidad mecánica amplia: el paso de 2,54 mm encaja con la mayoría de headers y protoboards del mercado, lo que reduce la necesidad de adaptadores.
Aspectos mejorables
- Límite de corriente: 1 A puede quedar justo para algunos módulos de potencia media (por ejemplo, reguladores de 3,3 V con picos de 1,5 A en arranque). En esos casos se requiere usar varios pines en paralelo o buscar alternativas de mayor amperaje.
- Ausencia de sellado: el diseño no protege contra entrada de polvo o humedad; para uso exterior o ambientes industriales sería necesario añadir fundas termorretráctiles o recipientes con certificación IP.
- Retención bajo vibración elevada: aunque el clic de encaje es suficiente para entornos de banco, en aplicaciones automotrices o de maquinaria con vibraciones continuas podría ser aconsejable añadir un mecanismo de bloqueo adicional (por ejemplo, una pequeña lengüeta de sujeción o un conector con latch).
- Variedad de colores de carcasa: todas las carcasas vienen en el mismo tono neutro (gris/negro); tener opciones de color facilitaría la identificación visual de distintos grupos de señales en sistemas complejos.
Veredicto del experto
Tras un uso intensivo y variado, considero que este lote de 50 juegos de conectores KF2510 constituye una opción muy acertada para aficionados, educadores y profesionales que trabajan con electrónica de señal y baja potencia. Su principal valor reside en la flexibilidad que brinda al disponer de múltiples tamaños de conector en un único paquete, lo que reduce la fricción logística durante el desarrollo de proyectos. El rendimiento eléctrico es fiable dentro de los límites especificados y la calidad de construcción aguanta cientos de ciclos de conexión sin degradación apreciable, siempre que se respeten las condiciones de corriente y temperatura recomendadas.
Para proyectos que requieran corrientes superiores a 1 A, entornos con exposición a humedad o polvo, o aplicaciones sujetas a vibraciones mecánicas importantes, será necesario complementar estos conectores con soluciones más robustas (terminales de mayor sección, conectores con sello IP o sistemas de bloqueo mecánico). No obstante, dentro de su nicho de aplicación – interconexiones modulares de señal, alimentación de módulos de bajo consumo y cableado extraíble en bancadas de pruebas y prototipado – el kit ofrece una relación entre comodidad, fiabilidad y coste que resulta difícil de superar.
En resumen, si su trabajo implica frecuentemente crear y modificar conexiones entre placas y cables, y no necesita manejar potencias elevadas, este lote de KF2510 le ahorrará tiempo, le brindará una solución ordenada y le permitirá mantener sus diseños accesibles para futuras revisiones o actualizaciones. Lo recomiendo como componente básico en cualquier taller de electrónica que valore la modularidad y la reutilización.
