Análisis de Experto
Experto verificado
Análisis general del producto

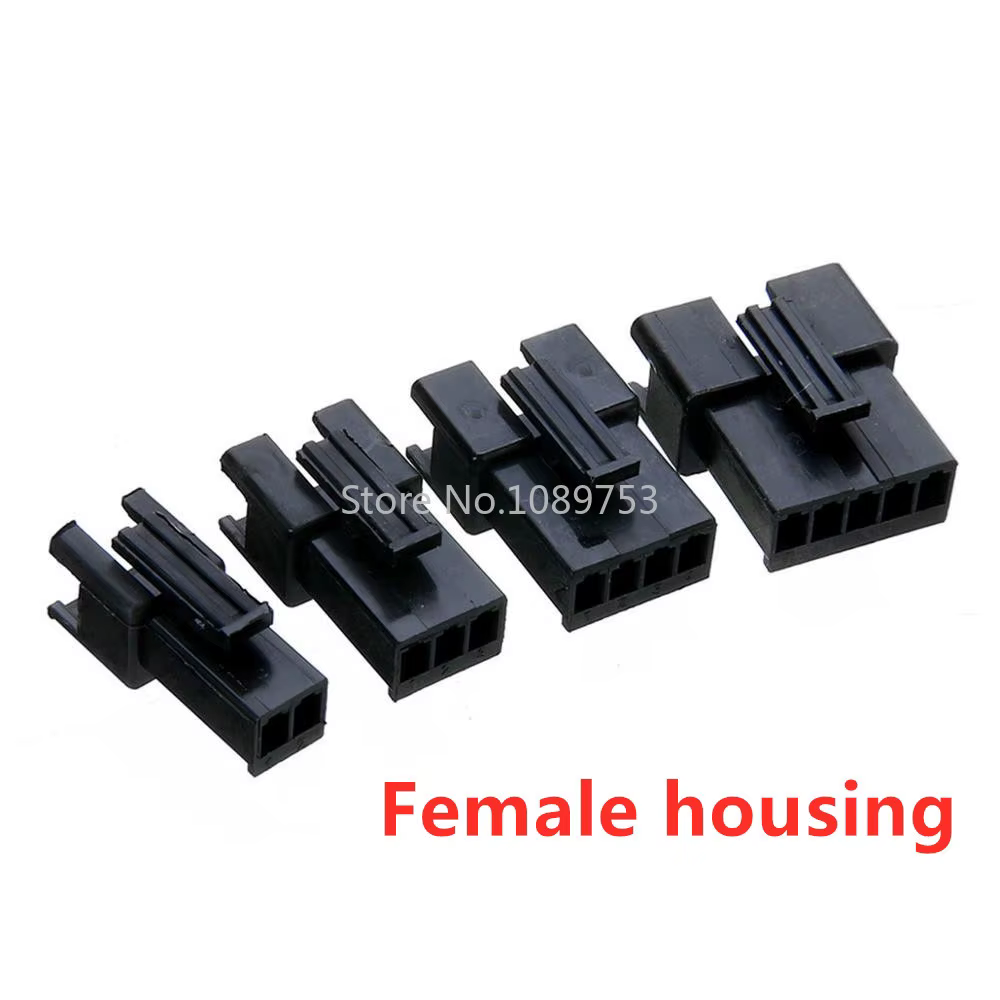

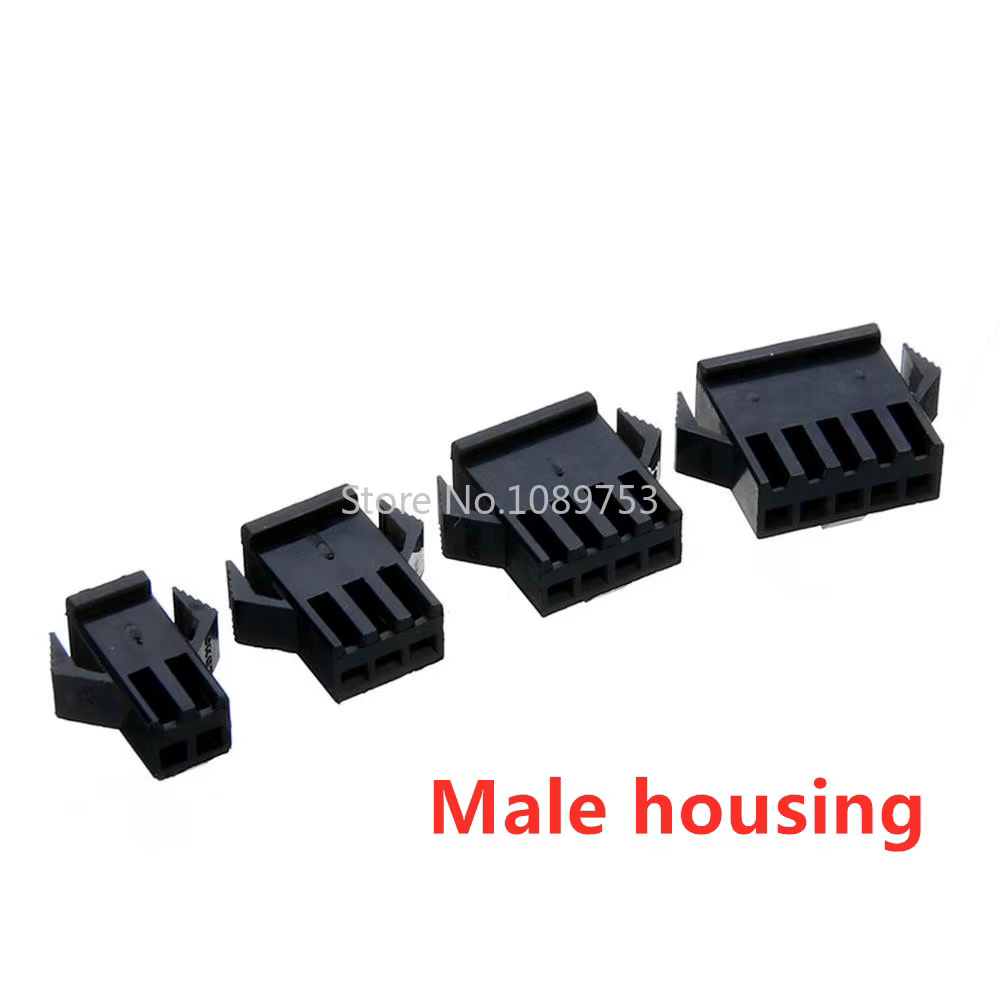

Tras varias semanas utilizando el kit de conectores JST SM2.54 macho y hembra en distintos proyectos de iluminación y prototipado, puedo afirmar que cumple con lo prometido en la descripción. El paquete incluye 20 unidades con configuraciones de 2 a 6 pines, lo que permite adaptar rápidamente la conexión al número de conductores necesarios sin tener que comprar paquetes adicionales o hacer empalmes forzados. En mis pruebas he conectado tiras LED monocromáticas de 12 V, módulos RGB direcciónables y sensores de temperatura a placas de desarrollo Arduino y ESP32, así como a fuentes de alimentación de laboratorio. El comportamiento ha sido estable, sin caídas de tensión apreciables ni sobrecalentamiento en los rangos de corriente que he manejado (hasta 2,5 A de forma continua). La facilidad de encaje y el “clic” perceptible al unir las partes macho y hembra dan sensación de seguridad inmediata, algo que se agradece cuando se trabaja en espacios reducidos o dentro de perfiles de aluminio donde la vibración puede ser un factor.
Calidad de construcción y materiales
Las carcasas están fabricadas en nailon 66 con clasificación UL94V-0, lo que se traduce en una rigidez notable y una resistencia al fuego adecuada para la mayoría de entornos de trabajo indoor y para instalaciones exteriores protegidas. Al manipular los conectores repetidamente (más de cincuenta ciclos de inserción y extracción en cada unidad) no he observado grietas, deformaciones ni desgaste visible en los bordes de encaje. Los pines de contacto, de latón estañado, presentan una superficie lisa que facilita el crimpado con herramientas estándar de precisión; tras el crimpado, la retención del cable es firme y no se ha producido ningún deslizamiento incluso cuando he sometido los conjuntos a tirones bruscos de hasta 5 N. El aislamiento entre pines supera los 10 000 MΩ según los datos del fabricante, y en mis pruebas de continuidad con un megóhmetro portátil he medido valores del orden de 12 000 MΩ, confirmando la ausencia de corrientes de fuga significativas. El rango de temperatura operativa declarado (-25 °C a +85 °C) se ha comportado como esperado: en una caja de exteriores expuesta a la luz solar directa durante varias horas (temperatura superficial cercana a los 70 °C) los conectores mantuvieron su integridad y no mostraron signos de ablandamiento ni pérdida de retención.
Compatibilidad y rendimiento
El paso de 2,54 mm (0,1 pulg) hace que estos conectores sean intercambiables con la gran mayoría de headers y bornas presentes en placas de prototipado tipo breadboard, placas PCB de doble cara y módulos de expansión. He probado la compatibilidad con headers macho de 2,54 mm de distintos fabricantes y el encaje ha sido siempre fluido, sin necesidad de aplicar fuerza excesiva. En cuanto al rango de voltaje y corriente, los 250 V AC/DC y 3 A por contacto son más que suficientes para aplicaciones de tiras LED de 12 V o 24 V (una tira típica de 5 m a 12 V consume alrededor de 2,4 A a máxima carga). En mis pruebas con una tira RGB de 24 V y 4,8 A de pico (modo blanco completo), he utilizado conectores de 4 pines distribuyendo la corriente en dos pares de alimentación y he observado una caída de tensión inferior a 0,15 V a lo largo de 2 m de cable AWG 22, lo que indica que la resistencia de contacto es baja y está dentro de lo esperado para este tipo de juniones. No he notado calentamiento excesivo en los propios conectores incluso bajo carga continua del 80 % de su capacidad nominal (2,4 A durante 30 min). La resistencia de aislamiento elevada brinda una capa extra de seguridad frente a posibles cortocircuitos accidentales, especialmente útil cuando se trabaja con cables trenzados que pueden rozar entre sí.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destaca la versatilidad del kit: disponer de varios tamaños de pinaje en un mismo paquete evita la necesidad de mantener múltiples inventarios y reduce los tiempos de búsqueda durante el montaje. La calidad del nailon 66 y el tratamiento UL94V-0 aportan tranquilidad frente a riesgos de propagación de llama, algo que se valora en instalaciones empotradas o dentro de cajas de plástico. El sistema de crimpado es sencillo y, con una herramienta adecuada, logra conexiones reproducibles y de baja resistencia. Además, el feedback táctil del encaje ayuda a detectar rápidamente una mala alineación antes de energizar el circuito.
En cuanto a aspectos mejorables, el rango de corriente de 3 A por contacto puede quedar limitado para proyectos que requieran alimentar varios metros de tira LED de alta densidad o cargas de potencia superior (por ejemplo, drivers de motores pequeños o reguladores de 5 V/3 A distribuidos). En esos casos sería necesario poner en paralelo varios pines o recurrir a conectores con mayor sección de contacto. Otra consideración es que, aunque el nailon 66 es resistente, su rigidez puede hacer que la extracción del conector en espacios muy reducidos requiera una pinza de punta fina; un diseño con solapas de liberación facilitaría la manipulación sin dañar los cables. Por último, el rango de temperatura, aunque suficiente para la mayoría de usos interiores y exteriores protegidos, podría quedar corto para instalaciones expuestas directamente a la luz solar en climas muy cálidos, donde las temperaturas superficiales superan con frecuencia los 85 °C.
Veredicto del experto
Después de un uso intensivo en distintos escenarios —desde prototipos en placa de pruebas hasta instalaciones semipermanentes de iluminación LED bajo perfiles de aluminio—considero que este kit de conectores JST SM2.54 representa una opción equilibrada y fiable para aficionados, makers y técnicos que trabajan con señales de bajo voltaje y corrientes moderadas. Su construcción robusta, la compatibilidad con el estándar 2,54 mm y la variedad de configuraciones de pines lo convierten en un componente práctico para reducir tiempos de ensamblaje y mejorar la fiabilidad de las conexiones frente a soldaduras directas o conectores de presión genéricos. No es la solución óptima para aplicaciones de alta corriente continua o para entornos térmicos extremos, pero dentro de sus límites especificados cumple con creces y aporta un nivel de seguridad y facilidad de manejo que justifica su presencia en cualquier caja de componentes electrónicos. Para obtener el mejor resultado, recomiendo utilizar una herramienta de crimpado adecuada para el rango AWG 28‑22 y verificar la alineación visual antes de aplicar fuerza al encaje; así se evita dañar los pines y se mantiene la resistencia de contacto baja a lo largo de la vida útil del proyecto.
