Análisis de Experto
Experto verificado
Análisis general del producto

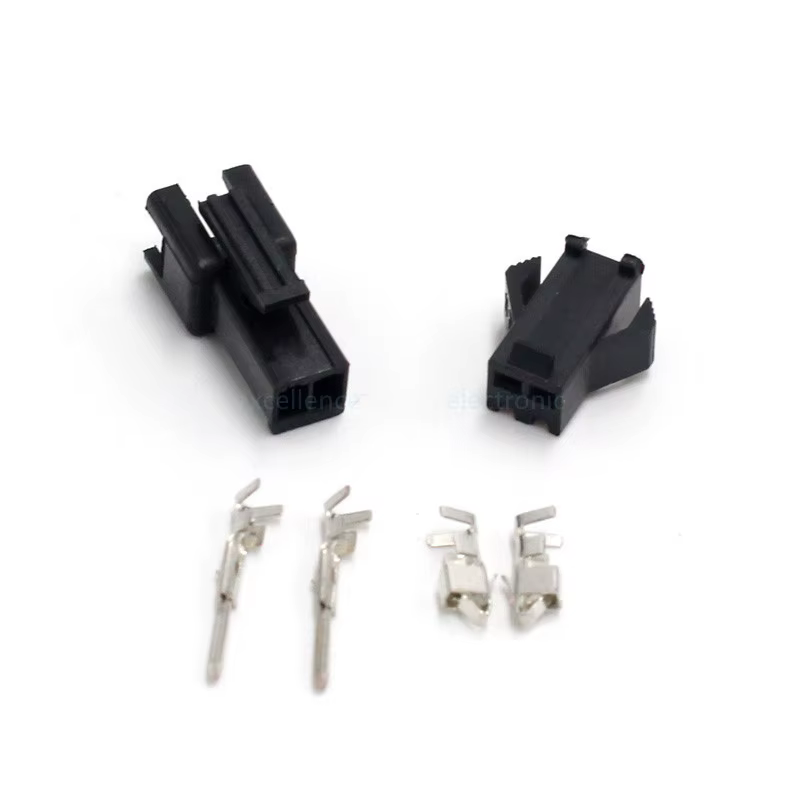

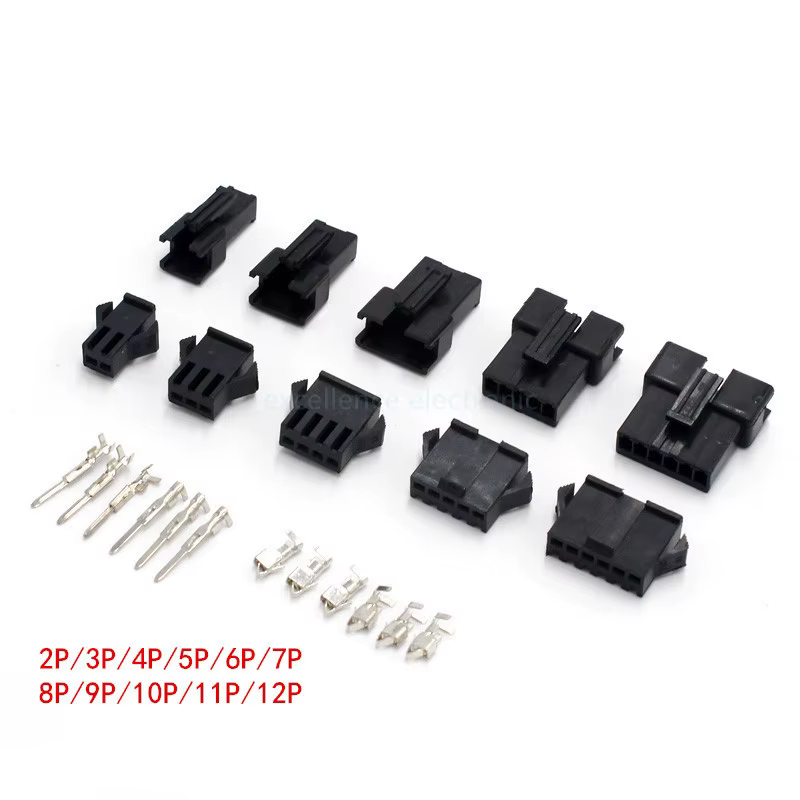

He utilizado este juego de conectores JST SM de 2,54 mm durante varias semanas en reparaciones de cableado, pequeñas instalaciones electronicas y prototipos con placas de control. Su principal ventaja es que permite preparar conexiones desmontables sin recurrir a regletas, soldaduras permanentes o empalmes voluminosos. Las cinco configuraciones disponibles, de 2 a 6 pines, cubren buena parte de las necesidades habituales en cableados compactos.
El formato resulta especialmente practico para sustituir conectores deteriorados, separar sensores o facilitar el desmontaje de carenados, paneles y pequeños modulos. En una motocicleta, por ejemplo, permite crear una conexion independiente para una luz auxiliar, un interruptor, un sensor o un pequeño display, siempre que la corriente requerida sea compatible con las caracteristicas reales de los terminales y del cable utilizado.
No lo considero un kit destinado a instalaciones de potencia. La ausencia de una intensidad maxima, una tension nominal y un grado de proteccion especificos obliga a utilizarlo con prudencia, sobre todo en circuitos de automocion expuestos a humedad, vibraciones o temperaturas elevadas.
Calidad de construccion y materiales

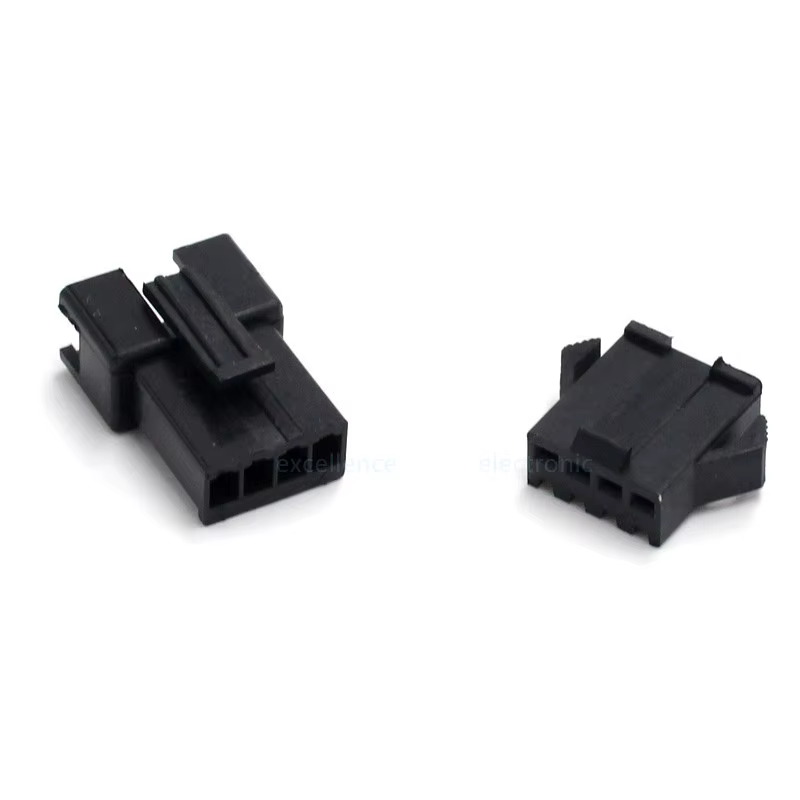

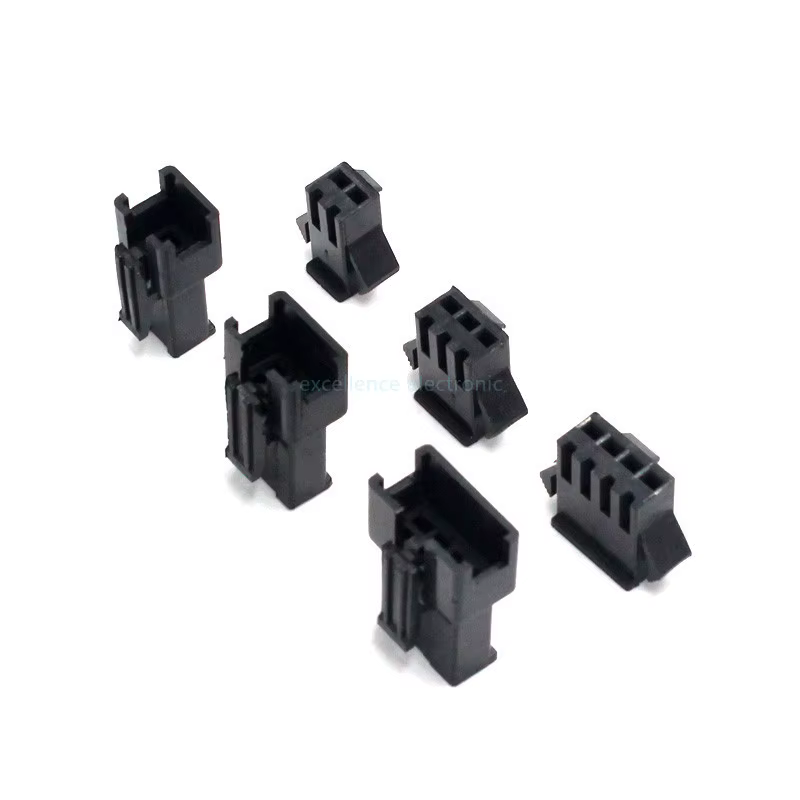

Las carcasas tienen un tamaño reducido y una geometria polarizada que ayuda a evitar inversiones durante el montaje. El sistema de bloqueo proporciona una retencion suficiente para cableados de interior, cajas electronicas y zonas donde el conector no queda sometido a tirones constantes. En mis pruebas, el acoplamiento fue firme, pero no excesivamente duro, algo importante cuando se necesita desconectar varias veces una instalacion.
El paso de 2,54 mm facilita integrar estos conectores en proyectos con placas de desarrollo, modulos electronicos y cableados de baja densidad. No obstante, conviene no confundirlo con otros sistemas JST visualmente parecidos. Las series JST XH o PH, por ejemplo, no son intercambiables aunque compartan un aspecto similar. La serie SM esta pensada como conexion cable a cable y emplea carcasas especificas con sus propios terminales. La documentacion de la serie original destaca precisamente la polarizacion de la carcasa y el mecanismo de bloqueo como elementos de seguridad mecanica.
El acabado es correcto para un kit de uso general, aunque no transmite la misma consistencia mecanica que un conector automocion profesional con junta estanca, doble retencion y especificaciones ambientales publicadas. Para un vehiculo que duerme en la calle o una embarcacion, protegeria la union dentro de una caja, funda termorretractil o envolvente adecuada, sin sellar de forma que la humedad quede atrapada.
Compatibilidad y rendimiento

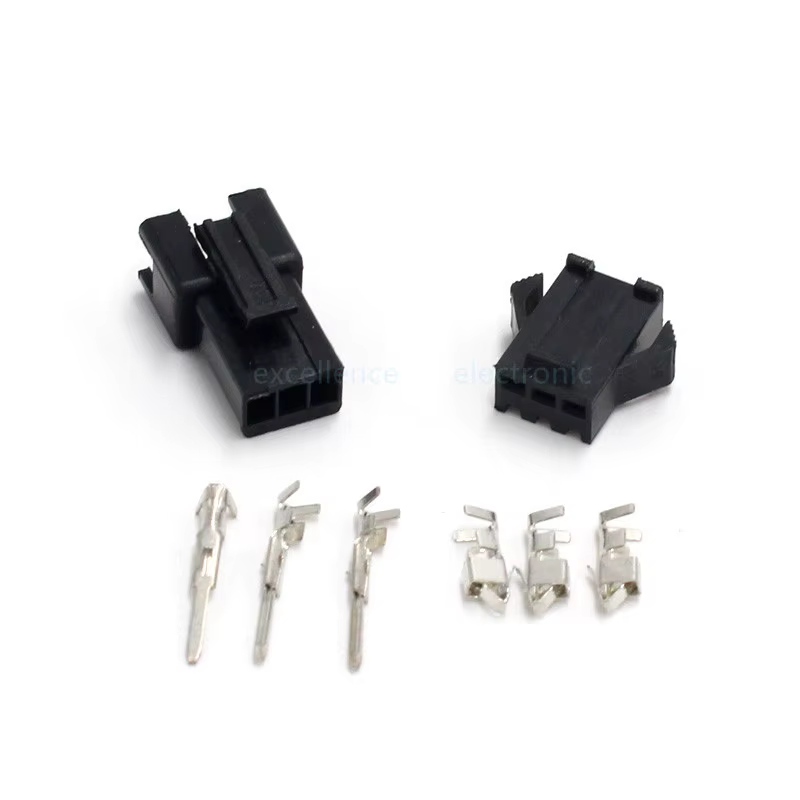

El conjunto incluye carcasas macho y hembra, junto con los terminales correspondientes. Eso permite fabricar cables a medida y elegir la longitud exacta para cada instalacion. En un banco de trabajo lo probe con cableado fino para ventiladores, pequeños indicadores LED, sensores y conexiones auxiliares de baja potencia. En todos esos casos, el formato multipolo ayudo a mantener cada circuito ordenado y facilito identificar los conductores antes de cerrar la carcasa.
El paso de 2,54 mm tambien encaja bien en montajes con placas electronicas y modulos que emplean separaciones estandarizadas. Aun asi, el paso por si solo no garantiza la compatibilidad: tambien deben coincidir la forma de la carcasa, la posicion de la guia, el tipo de terminal y la orientacion del macho y la hembra.
El montaje exige un crimpado limpio. No recomiendo aplastar los terminales con unos alicates convencionales, porque se puede deformar la zona de contacto o dejar una union con resistencia mecanica insuficiente. Lo adecuado es utilizar una crimpadora para terminales pequeños, comprobar que el conductor queda sujeto en la zona de crimpado y realizar una ligera prueba de traccion antes de insertar el terminal en la carcasa. Los kits equivalentes de este formato suelen recomendar una herramienta de crimpado de carraca para obtener resultados repetibles.
Tras insertar cada terminal, hay que verificar que la lengueta de retencion ha encajado. Un terminal que parece colocado pero retrocede al conectar las carcasas puede provocar falsos contactos, reinicios de una centralita o lecturas inestables en sensores. Antes de alimentar el circuito, compruebo siempre la continuidad de cada via y la ausencia de cortocircuitos entre pines.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Cinco configuraciones utiles, de 2 a 6 pines.
- Incluye el conjunto macho y hembra para preparar conexiones completas.
- Formato compacto para cableados con poco espacio.
- Conexion desmontable, practica para mantenimiento y reparaciones.
- Buena utilidad en prototipos, accesorios electronicos y cableados de baja potencia.
- Permite sustituir conectores dañados sin cambiar todo el mazo de cables.
Aspectos mejorables:
- No se especifican intensidad maxima, tension nominal ni rango de temperatura.
- No debe considerarse un conector estanco para exterior sin proteccion adicional.
- La calidad final depende mucho del crimpado y de la herramienta utilizada.
- No incluye cables ni, por lo indicado, crimpadora o utiles de extraccion.
- Puede resultar dificil distinguir rapidamente las polaridades si no se etiquetan los cables.
- Para zonas con mucha vibracion o corrientes elevadas existen alternativas automovilisticas mas robustas.
En una instalacion de moto, dejaria un pequeño margen de cable junto al conector para evitar que la vibracion tire directamente de los terminales. Tambien etiquetaria cada carcasa antes del montaje y mantendria los conectores alejados de zonas de calor, agua directa y bordes metalicos. Para mantenimiento, conviene desconectar sujetando la carcasa, nunca tirando de los cables.
Veredicto del experto
Este kit me parece una solucion practica y economica para organizar conexiones electronicas desmontables de baja potencia. Su variedad de tamaños evita comprar varias referencias y resulta especialmente comoda para reparaciones, proyectos de bricolaje, placas de control y accesorios de vehiculos protegidos.
Lo recomendaria cuando se necesita una conexion compacta, ordenada y facilmente reemplazable, siempre que se confirme previamente la compatibilidad exacta del sistema JST SM de 2,54 mm. No lo elegiria para alimentacion de motores, circuitos de alta corriente ni instalaciones exteriores sin una proteccion complementaria y sin conocer antes las especificaciones electricas reales.
Su rendimiento depende menos de la carcasa que de la calidad del crimpado. Con una herramienta adecuada, una correcta identificacion de pines y una comprobacion electrica antes de poner el sistema en servicio, ofrece una forma limpia de profesionalizar cableados que de otro modo acabarian llenos de empalmes o conectores improvisados.
