Conector JST SH 1.0 para cables electrónicos DIY

Análisis general del producto

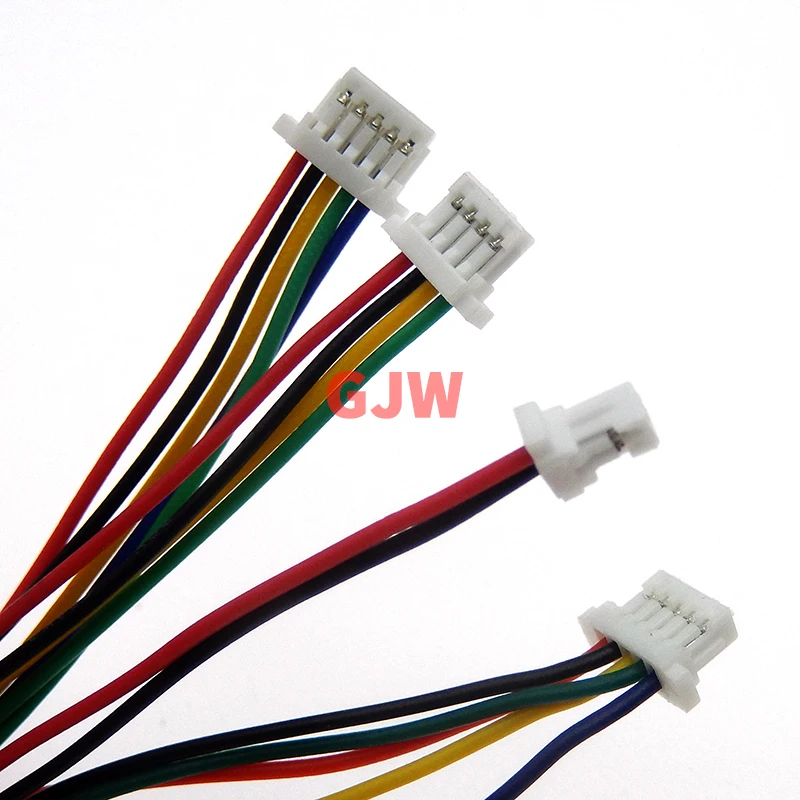

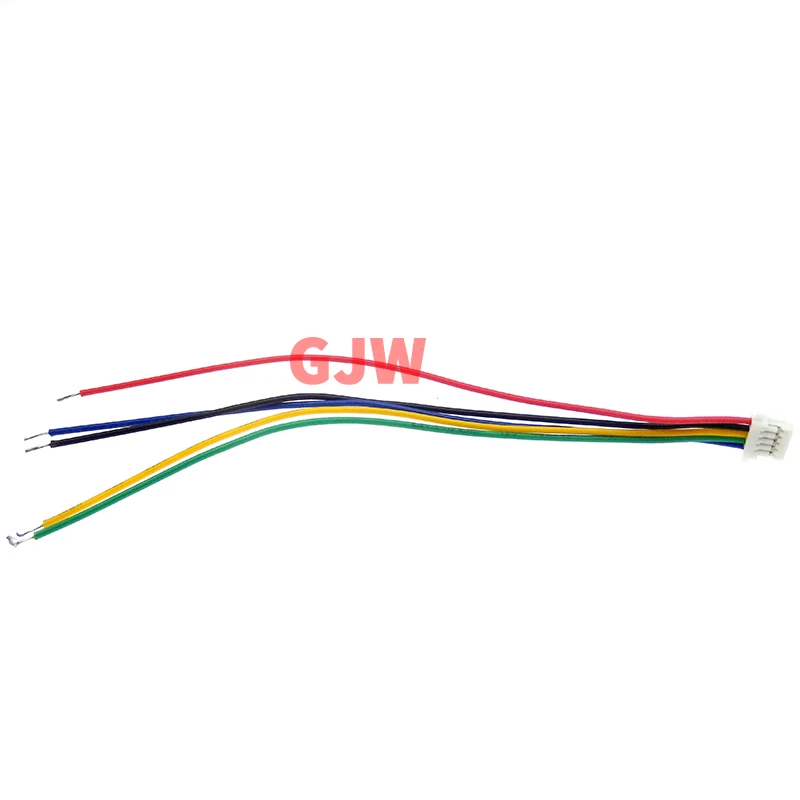

He probado estos conectores SH 1.0 JST en una variedad de proyectos de electrónica DIY durante semanas, desde prototipos con Arduino y ESP32 hasta pequeños sistemas embebidos para sensores y módulos de comunicación. Se ofrecen en configuraciones de 2, 3, 4 y 6 pines con longitudes de 10 cm o 20 cm, en packs de 10 piezas, con extremos únicos y disponibles en formato macho o hembra. Están pensados para conexiones rápidas en prototipos, impresoras 3D, drones y placas de desarrollo. En mi recorrido, el principal atractivo ha sido la comodidad de uniones rápidas y la posibilidad de soldar o conectar directamente a una protoboard, sin necesidad de herramientas especiales cada vez.

Calidad de construcción y materiales

• La construcción emplea cobre estañado de 28 AWG, con cubierta de PVC flexible. Esto garantiza buena conductividad en señales de baja corriente y una resistencia razonable al desgaste en uso repetido.
• El encaje tipo “friction lock” aporta retención adicional frente a desconexiones accidentales, algo especialmente valioso en montajes donde vibraciones o movimientos pueden aflojar conectores.
• El moldeado polarizado facilita una inserción correcta y evita cruce de pines, reduciendo errores en la ensambladura de prototipos.
• El extremo único facilita soldar directamente a una protoboard o a un terminal personalizado, lo que simplifica las pruebas iniciales y las modificaciones rápidas.
• Las longitudes disponibles (10 cm y 20 cm) permiten enrutar las conexiones sin recurrir a largos improvisados, reduciendo la dispersión de señales y la posible interferencia.

Compatibilidad y rendimiento

• Presentan una compatibilidad clara con sensores, módulos de comunicación (Bluetooth, Wi‑Fi) y placas de desarrollo como Arduino, ESP32 o Raspberry Pi. En prácticas reales, las he utilizado para interconectar sensores de bajo consumo y pequeños módulos de comunicaciones, obteniendo conexiones sólidas sin girar o aflojarse.
• En términos de rendimiento, la combinación de 28 AWG y longitudes cortas ayuda a minimizar caídas de tensión y ruido en circuitos de bajo voltaje. En configuraciones de alta velocidad o con cargas más importantes, conviene considerar conductores de mayor calibre o distribuir la carga entre varios conectores en paralelo, tal como recomiendan las notas técnicas del fabricante.
• La información disponible señala explícitamente que no son adecuados para corrientes superiores a 1 A por pin. En proyectos que requieren más corriente, es imprescindible planificar el reparto de señal o usar conductores más gruesos y conectores de mayor tamaño.

Puntos fuertes y aspectos mejorables

• Puntos fuertes:

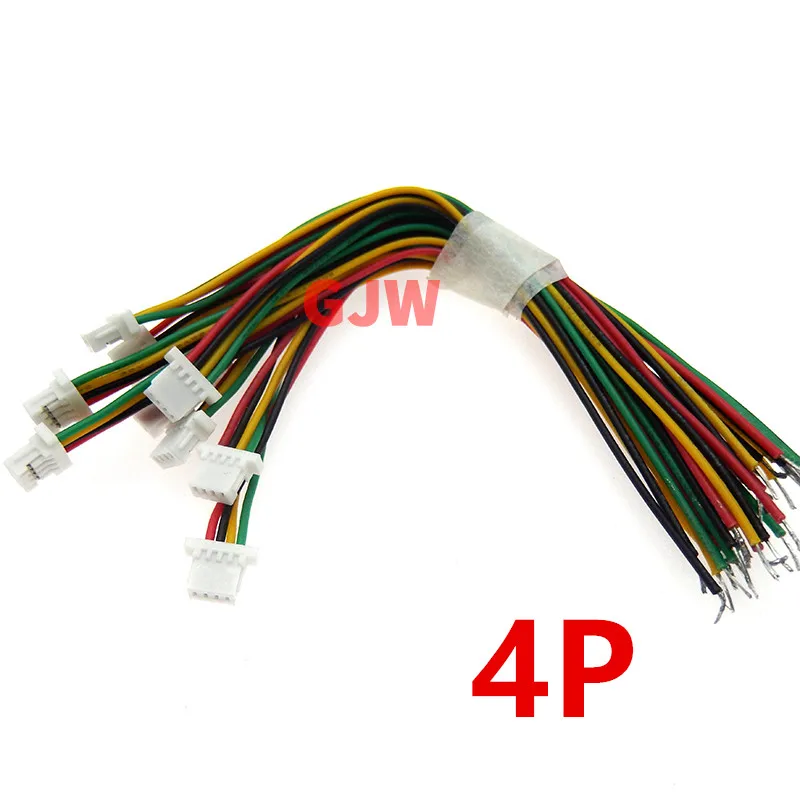

  • Variedad de pines y longitudes que facilita adaptar el cableado a distintos layouts sin improvisar.
  • Encaje friction lock y polarización que reducen pérdidas por inserciones incorrectas y desconexiones accidentales.
  • Extremo único y preconfigurado para soldar o conectar a terminales, lo que acelera prototipado rápido.
  • Cable 28 AWG estañado ofrece buena conductividad para señales de bajo voltaje y sensores, con buena flexibilidad para enrutar en PCBs y carcasas compactas.
  • Relación calidad‑precio adecuada para prototipos y pequeñas series, con reemplazo rápido de cables dañados.
• Aspectos mejorables:
  • La oferta se centra en packs de 10 unidades; para proyectos más grandes o para equipos, podría ser útil disponer de lotes mayores o combinaciones mixtas de longitudes.
  • La descripción no especifica clasificaciones de temperatura, tolerancias de voltaje o resistencia al desgaste bajo ambientes extremos; para aplicaciones en entornos industriales o con condiciones variables, convendría disponer de estas cifras para evaluar fiabilidad a largo plazo.
  • Aunque la fricción y el diseño polarizado ayudan, podrían beneficiarse de indicaciones visuales de código de colores por pin para facilitar la rápida identificación durante el montaje.
  • En proyectos de velocidad o señal de alto rendimiento, conviene recordar que estos conductores 28 AWG no están pensados para altas corrientes; considerar alternativas de mayor calibre o conectores con mayor conductancia.
  • No se especifica si los extremos vienen ya crimpados o si requieren una etapa adicional de terminación; en la práctica, saberlo podría ayudar a planificar el flujo de trabajo en un prototipo grande.

Consejos prácticos de uso y mantenimiento:

• Verifica la polaridad y la correspondencia de pines antes de conectar a módulos sensibles; una conexión invertida puede dañar sensores o microcontroladores.
• Evita doblar repetidamente el tramo de cable en el mismo punto para prolongar la vida útil de la funda y del conductor.
• Si vas a soldar, usa un flujo suave y limpieza adecuada en el extremo para asegurar una soldadura limpia y una buena adherencia.
• Mantén los conectores limpios de polvo y grasa; el polvo puede afectar el desbloqueo suave del friction lock con el tiempo.
• En entornos con vibración, considera fijar las uniones con bridas o adhesivo ligero para evitar micro-desconexiones.

Veredicto del experto

Estos conectores SH 1.0 JST resultan una solución práctica y razonable para prototipos y pequeñas series de proyectos de electrónica de bajo voltaje. Su diseño con friction lock y polarización mejora la fiabilidad en montajes dinámicos, y la posibilidad de elegir entre 2, 3, 4 o 6 pines con longitudes cortas facilita la implementación en espacios reducidos. Son particularmente útiles para interconectar sensores y módulos de comunicación con placas como Arduino, ESP32 o Raspberry Pi, donde las corrientes por pin suelen permanecer dentro de una franja segura para conductores 28 AWG.

Sin embargo, no son la opción indicada para aplicaciones que exijan alta corriente por pin o condiciones ambientales extremas. En esos casos conviene apostar por conductores más gruesos y conectores de mayor tamaño, o distribuir la carga entre varios cables. En general, para prototipos rápidos, pruebas de concepto y pequeñas tiradas, mantienen una relación calidad‑precio atractiva y ofrecen suficiente robustez para ensayos prolongados sin necesidad de herramientas especializadas. Si buscas un sistema de cableado limpio y con inserciones seguras en proyectos de bajo consumo, estos SH 1.0 JST cumplen bien su cometido y permiten iterar con rapidez.
