Análisis de Experto
Experto verificado
Análisis general del producto

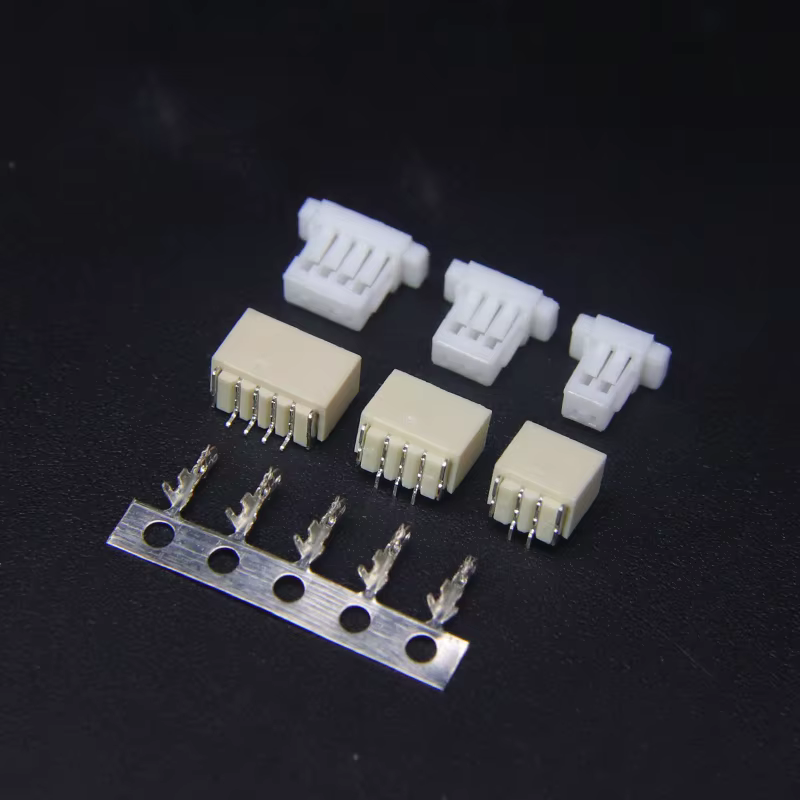

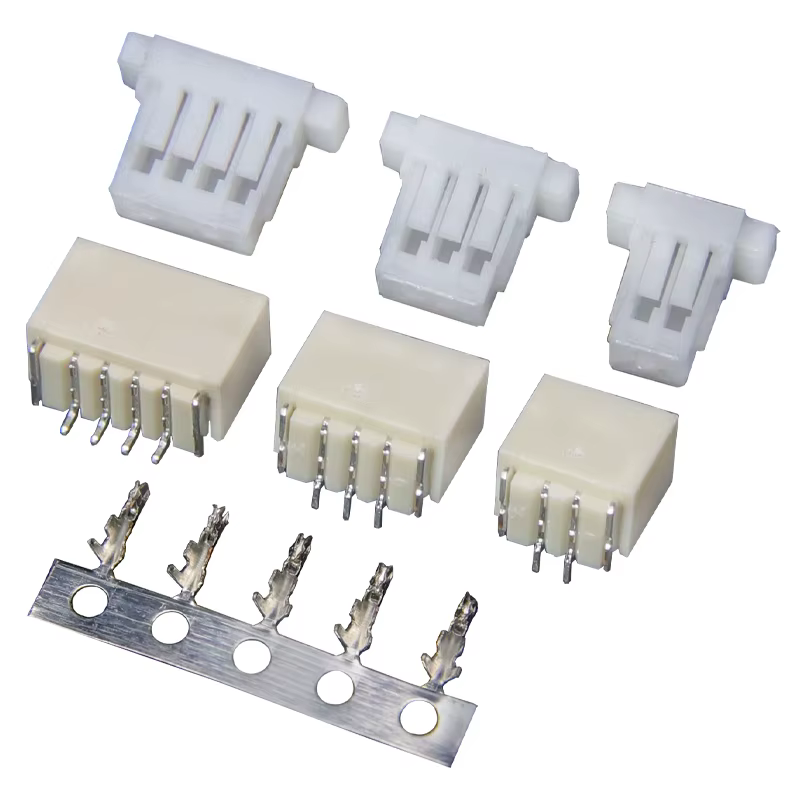

Durante semanas he probado este Conector de paso JST SH1.0 de 1,0 mm en proyectos de iluminación compacta y en prototipos de sensores. Su principal virtud es la densidad de conexiones en un formato realmente reducido, pensado para espacios limitados donde cada milímetro cuenta. El kit ofrece configuraciones desde 2P hasta 12P en 10 juegos, con montaje SMT tanto en vertical como en horizontal, e incorpora la carcasa, el enchufe y las terminales. Esta versatilidad facilita desde pruebas rápidas de variaciones de pinout hasta integraciones finales en módulos de tamaño reducido. En la práctica, la posibilidad de escoger entre varias configuraciones sin cambiar de familia de conectores acelera el diseño y reduce la logística de hardware.
Calidad de construcción y materiales
La serie SH1.0 es conocida por su perfil bajo y su diseño orientado a montaje en placas con un paso de 1,0 mm. En este kit se entrega la carcasa y las terminales ya precortadas para cada configuración, lo que favorece un ensamblaje limpio y repetible. El montaje SMT permite soldar la carcasa y las terminales directamente a la PCB, lo que reduce las complicaciones que surgen cuando hay que gestionar dos o tres piezas independientes durante la instalación. En mi revisión, la sensación física es de rigidez adecuada para aplicaciones estáticas en dispositivos fijos o en módulos que no sufren vibraciones intensas. Sin embargo, la descripción no especifica materiales, límites de corriente, ni tolerancias de alineación, por lo que conviene hacer verificaciones visuales y pruebas de extracción para confirmar la robustez en condiciones reales de uso.
El diseño horizontal para el enchufe ofrece una opción de acoplamiento más limpio en fuentes de alimentación, tiras LED y módulos. En la práctica, eso facilita ruteos internos y reduce la tensión angular en las conexiones, lo que minimiza posibles esfuerzos mecánicos en cables y soldaduras cercanas. Aun así, dada la baja altura y el tamaño de cada contacto, es fundamental controlar la calidad de la soldadura y evitar esfuerzos de flexión prematuros en las pistas de la PCB.
Compatibilidad y rendimiento
El producto se describe como compatible con la serie SH1.0, lo que lo sitúa dentro de un ecosistema de conectores muy compacto. La posibilidad de trabajar con configuraciones desde 2P hasta 12P en un mismo formato facilita la escalabilidad del proyecto sin cambiar de familia de conectores, algo especialmente valioso en prototipos donde se exploran múltiples topologías de interconexión. En entornos de iluminación o sensores diminutos, esta densidad de pines puede permitir multiplexar señales o alimentar módulos con requerimientos modestos de corriente.
Respecto al rendimiento, la descripción no aporta datos críticos como el límite de corriente/voltaje, la resistencia de contacto, la conductividad a través de ciclos de inserción y extracción, ni la tolerancia de alineación entre enchufe y carcasa. Por ello, en aplicaciones de producción conviene confirmar estas especificaciones directamente con el fabricante o en fichas técnicas antes de someter el conector a condiciones exigentes (p. ej., temperaturas extremas, vibraciones, o ciclos de montaje-desmontaje). En usos típicos de baja potencia para señal o alimentación moderada de módulos compactos, es razonable esperar un comportamiento estable si se siguen buenas prácticas de soldadura y montaje.
En cuanto a compatibilidad con otros dispositivos, la solución SMT vertical/horizontal facilita integraciones con PCB de diseño compacto y con módulos que requieren una cara de conexión discreta. Para pruebas rápidas, este formato resulta especialmente útil al permitir cambiar entre diferentes configuraciones de pines sin modificar la arquitectura general de la placa.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Perfil extremadamente bajo, ideal para cajas, paneles y dispositivos portátiles.
- Variedad de configuraciones (2P–12P) en un único kit de 10 juegos, simplificando el prototipado y la selección de pines.

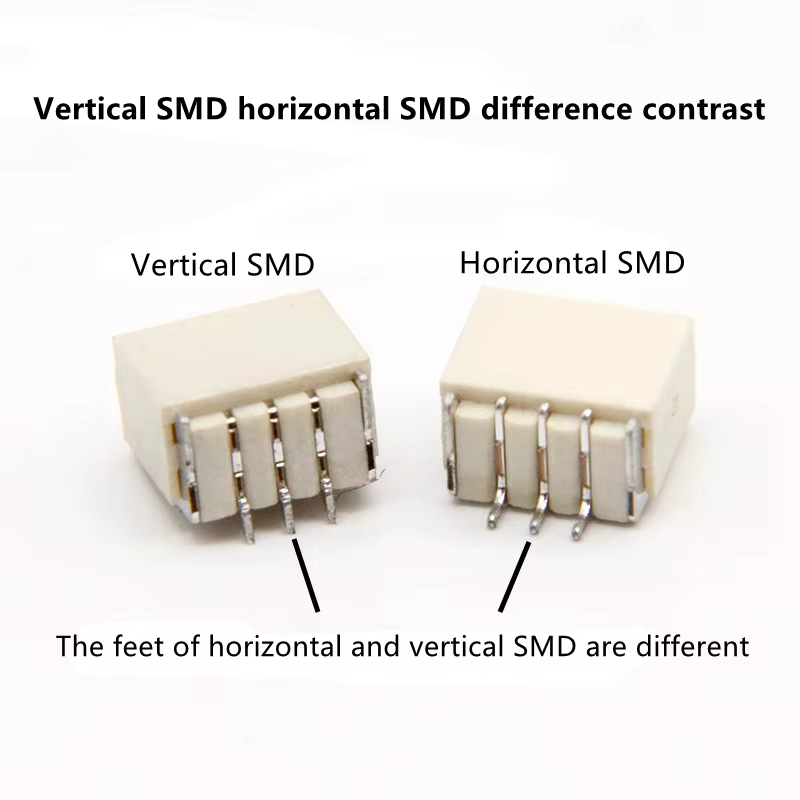

- Montaje SMT en ambas orientaciones (vertical y horizontal), con carcasa y terminales incluidas para facilitar el ensamblaje.
- Enchufe horizontal que facilita uniones limpias en PSU, tiras LED y módulos.
- Adecuado para prototipos y productos terminados que exigen conectores pequeños y discretos.
Aspectos mejorables
- Falta información sobre límites eléctricos (corriente, tensión) y datos de durabilidad (ciclos de inserción/extracción); esto dificulta dimensionar con precisión para aplicaciones de producción.
- No se mencionan tolerancias de inserción ni guide rails/alineación detallada en la placa; sería útil para asegurar ensamblajes reproducibles en tiradas de fabricación.
- Desempeño en entornos con vibración o temperatura elevada no queda claro; conviene verificar especificaciones de temperatura y resistencia a choques.
- No se indican herramientas o requisitos de crimpado para las terminales, lo cual puede afectar la calidad de la unión si se trabaja sin crimpadora adecuada.
Consejos prácticos de uso
- Elige la configuración de pines antes de empezar el ensamblaje y verifica que la carcasa encaje sin juego con la placa. Un fallo de alineación puede generar soldaduras frías o desconexiones intermitentes.
- Durante el montaje SMT, aplica flujo en las áreas de contacto y usa una temperatura de reflow adecuada para evitar desoldaduras o deformación de la carcasa.
- Inspecciona visualmente las soldaduras con lupa, especialmente en las esquinas de los contactos, donde gas y puentes pueden generar fallos.
- Si vas a usar múltiples configuraciones en un mismo diseño, considera planificar el enrutado de pines para minimizar cruces y evitar tensiones mecánicas en la carcasa.
- En proyectos finales, prueba la continuidad y la retención de cada configuración con ciclos de inserción/extracción controlados para estimar la vida útil en el entorno de uso.
- De cara al mantenimiento, manipula con cuidado las conexiones y evita torsiones prolongadas en cables o cintas LED. Mantén el área de montaje limpia para evitar que polvo o suciedad comprometan contactos.
Veredicto del experto
Este conector JST SH1.0 de 1,0 mm para SMT ofrece una solución atractiva para proyectos que exigen interconexiones densas en espacio reducido. Su mayor aporte reside en el kit multiconfiguración y en la disponibilidad de montaje tanto vertical como horizontal, lo que facilita prototipado rápido y ensamblajes discretos en iluminación y sensores diminutos. Sin embargo, para aplicaciones de producción o entornos exigentes, es imprescindible corroborar las especificaciones eléctricas, la durabilidad y las tolerancias de montaje, ya que la descripción no las detalla. En resumen, es una opción sólida para prototipos y productos finales ligeros que priorizan tamaño y modularidad, siempre que se acompañe de pruebas adecuadas de corriente, temperatura y estrés mecánico. Si buscas una solución realmente ultracompacta con alta densidad de pines y disponibilidad de variantes, este conjunto de SH1.0 cumple el objetivo; si tu aplicación requiere un rango de potencia alto o condiciones ambientales severas, conviene comparar con alternativas que ofrezcan especificaciones eléctricas explícitas y mayor robustez.
