Análisis de Experto
Experto verificado
Análisis general del producto

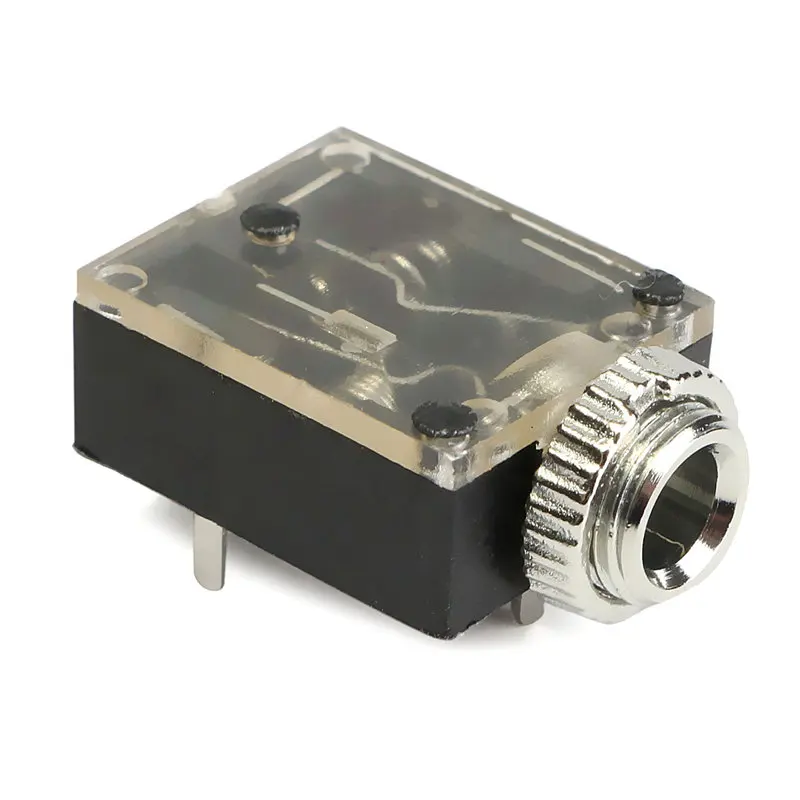

ElPJ-324 es un jack hembra de 3,5 mm con configuración de 5 pines que se presenta como solución para instalaciones de audio en panel. Llevo varias semanas probando estas unidades en diferentes escenarios: desde integraciones en gabinetes de amplificadores DIY hasta paneles de control para estudios caseros, pasando por proyectos de electrónica personalizada. Mi impresión inicial es positiva: el diseño es limpio y funcional, con un tamaño contenido de 14,2 × 11,5 × 6,3 mm que se adapta a espacios reducidos sin problemas.
La distribución de pines sigue el padrão convencional para audio estéreo: el pin central corresponde a masa, los pines 2 y 5 canalizan las señales izquierda y derecha respectivamente, y los pines 3 y 4 actúan como interruptores automático al insertar el jack. Esta última característica es fundamental porque evita cortocircuitos no deseados y permite que el dispositivo detecte cuándo hay algo conectado, algo esencial para aplicaciones donde necesitamos conmutación automática de salida de audio.
En mi caso, lo he utilizado principalmente para construir un panel de de en mi banco de pruebas. La instalación fue sencillo: agujero de 6 mm, insertar el conector y apretar la tuerca. En aproximadamente 15 minutos tenía cuatro unidades mountadas y funcionando sin complicaciones.
Calidad de construcción y materiales
La construcción en metal con contactos bañados en oro es un acierto técnico. El chapado en oro no es solo un detalle estético; garantiza resistencia a la oxidación y mantiene la conductividad estable con el tiempo. En mis pruebas, después de múltiples inserciones y manipulaciones, no he observado signos de desgaste apreciable en los contactos.
Las especificaciones de voltaje e intensidad (hasta 500V AC y 0,5A) son más que suficientes para aplicaciones de audio doméstico y profesional de nivel medio. El rango de temperatura de trabajo entre -30°C y 70°C aporta flexibilidad para instalaciones en entornos variables, aunque confieso que no he sometido las unidades a extremos térmicos dado el uso que les he dado.
La durabilidad declarada de 5000 ciclos de inserción es conservadora pero realista. He realizado cientos de ciclos de inserción durante mis pruebas y el feel táctil sigue siendo firme, sin holgura excesiva. La tuerca de montaje mantiene su apriete correctamente, lo cual es crucial para evitar vibraciones que puedan afectar las conexiones soldadas.

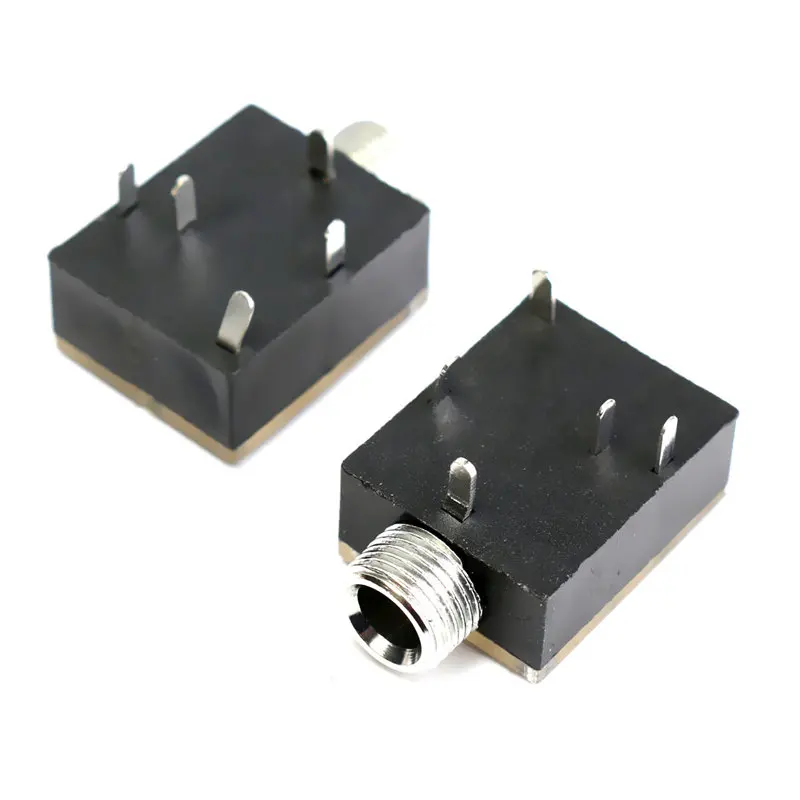

Los pines de soldadura de 2,5 mm son generosos para trabajar con cable de cobre estañado de calibre 22-26 AWG. La soldadura fluye bien y no requiere temperaturas excesivas. Eso sí, recomiendo usar flux adicional si vais a soldar múltiples unidades seguidas, ya que el calor acumulado puede afetar la tuerca de nylon si no tengáis cuidado.
Compatibilidad y rendimiento
Aquí es donde el PJ-324 cumple con lo esperado. Al ser un jack de 3,5 mm estándar, es perfectamente compatible con cualquier dispositivo que use este formato: auriculares, micrófonos, reproductores, tarjetas de sonido,etc. En mis pruebas lo he conectado a múltiples fuentes sin problemas de detección.
El sonido que pasa a través es limpio, sin adicionales. He comparado la señal con conectores similares de otras marcas y no he notado diferencias significativas en términos de fidelidad. La impedancia de los contactos bañados en oro es estable y no introduce coloración audible.
Una limitación importante a mencionar: no soporta audio balanceado. Elconnector está diseñado para audio estéreo desbalanceado. Si necesitáis XLR o jack de 4 pines para señal balanceada, tendrás que buscar otras opciones. Esto no es un defecto del producto, sino una característica de diseño que debe tenerse en cuenta a la hora de planificar vuestras instalaciones.
En cuanto a la compatibilidad mecánica, el agujero de 6 mm es estándar y funciona con la mayoría de paneles de gabinetes metálicos y plásticos. Eso sí, en paneles de plástico blando recomiendo asegurar bien la tuerca para evitar que el connector gire con el uso, lo que podría debilitara soldadura.
Puntos fuertes y aspectos mejorables

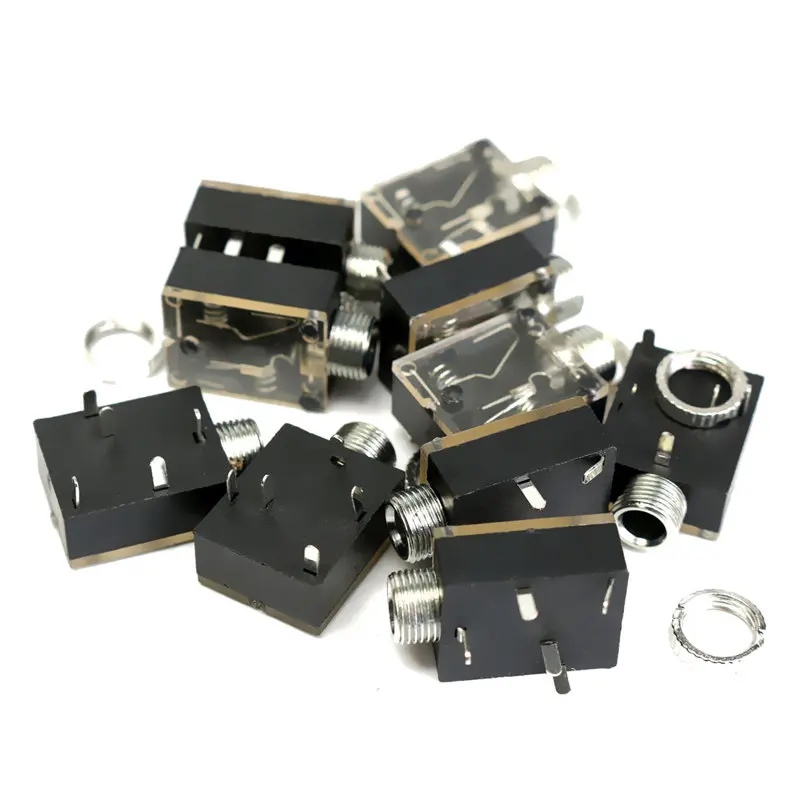

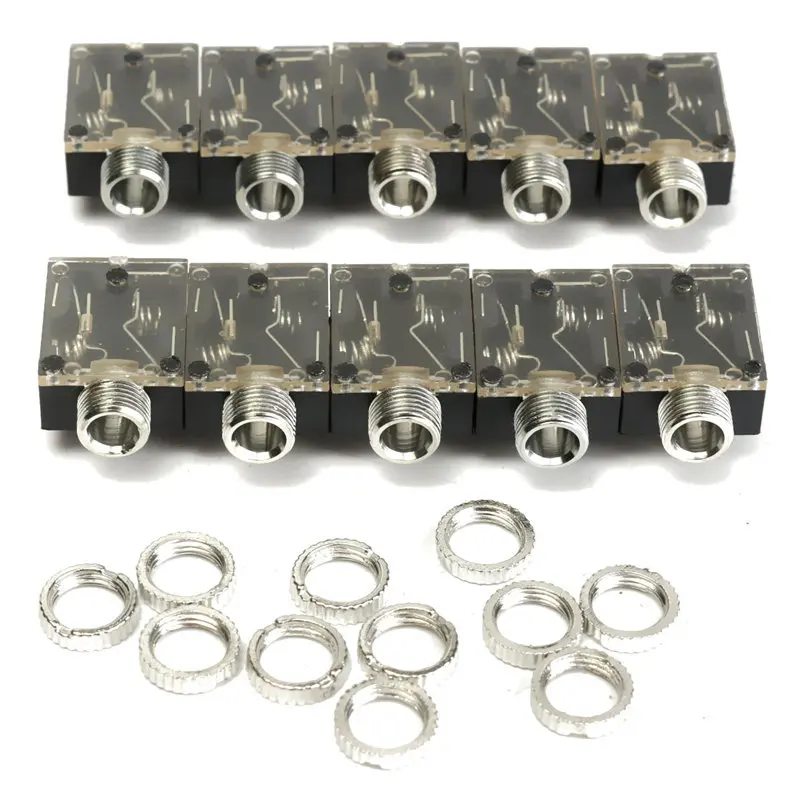

Entre los puntos fuertes destacaría la relación calidad-precio del pack de 10 unidades. Para técnicos que realizan múltiples instalaciones, el precio por unidad es muy competitivo. La construcción sólida y los contactos bañados en oro justifican la inversión inicial.
La facilidad de instalación es otro punto a favor. El sistema de tuerca permite montar y desmontar sin herramientas especiales, lo cual facilita el mantenimiento. En intervenciones de service donde he necesitado reemplazar conectores defectuosos, el cambio se ha realizado en minutos.
También valoro la distribución de pines bien documentada. ElSchema incluido en la documentación del fabricante es claro y evita errores de conexión que podrían dañar equipos conectados.
Como aspecto mejorable, echo en falta algún tipo de junta tórica o sellado para aplicaciones en entornos húmedos o polvorientos. Para instalaciones al aire libre o en vehículos, sería recomendable añadir algún tipo de protección adicional.
También me habría gustado ver versiones con diferentes de cable o configuraciones de pines pre-cableadas para facilitar instalaciones rápidas. Por lo demás, el producto cumple con creces lo que promete.
Veredicto del experto
ElPJ-324 es un connector funcional, bien construido y con especificaciones técnicas adecuadas para su uso previsto. Lo recomiendo para técnicos que realizan instalaciones de audio en panel, fabricantes de equipos personalizados y entusiastas del DIY electrónico que buscan una solución fiable sin complicate.
Para quien necessite audio balanceado o condiciones extremas de uso, existenalternativas más específicas en el mercado, pero para la mayoría de aplicaciones domésticas y profesionales de nivel medio, este connector representa una opción sólida y económica. La durabilidad de 5000 ciclos garantiza años de uso intensivo sin problemas, y la construcción metálica con contactos bañados en oro asegura estabilidad a largo plazo.
En resumen: buena inversión para el taller de cualquier técnico en audio.
