Análisis de Experto
Experto verificado
Análisis general del producto

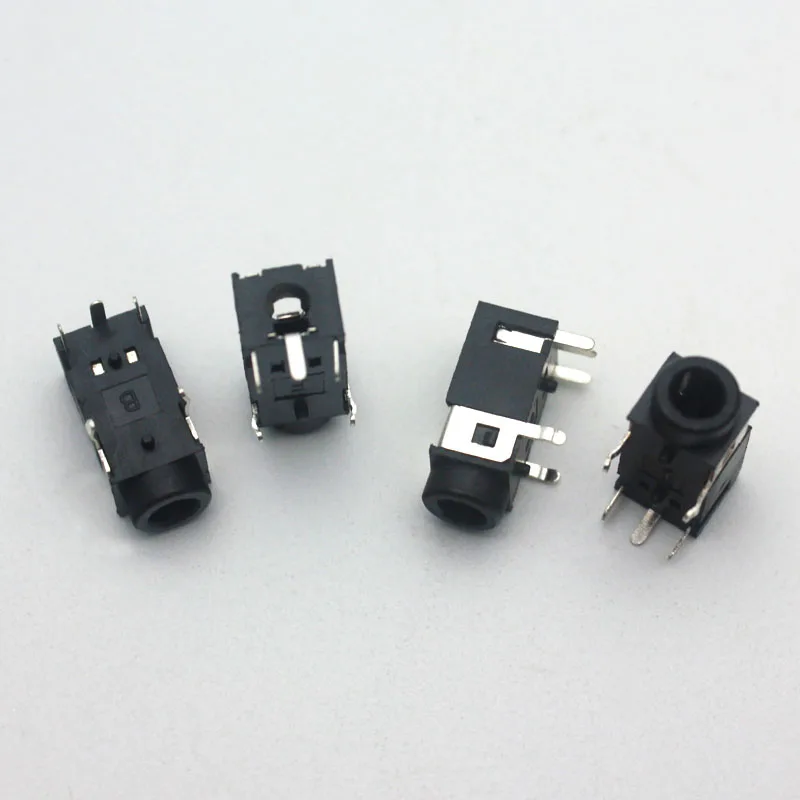

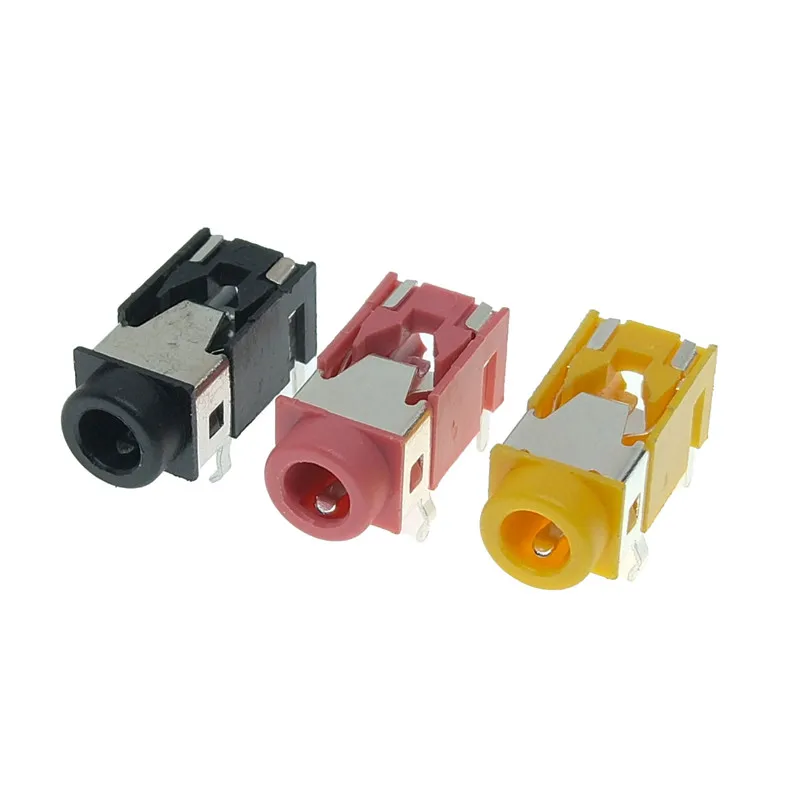

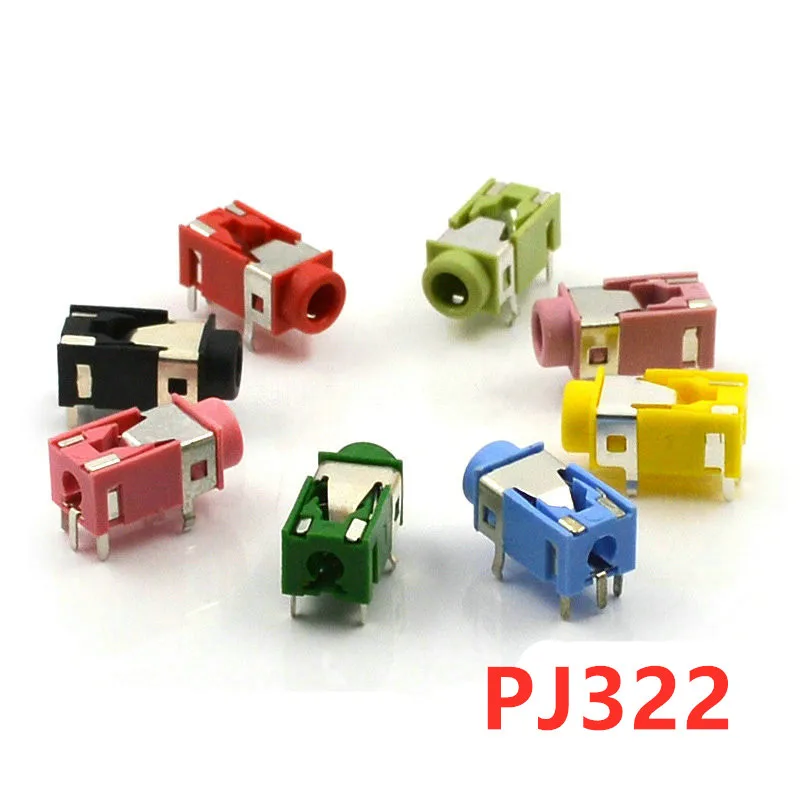

Tras varias semanas de uso intensivo con estos conectores Jack 3,5mm hembra de 5 pines modelo PJ322, puedo ofrecer una valoración fundamentada desde la práctica. Estamos ante componentes de electrónica básica que, pese a su aparente simplicidad, marcan una diferencia notable en cualquier proyecto de audio.
El formato de 5 pines resulta especialmente interesante para quienes trabajamos en reparaciones de auriculares con micrófono o necesitamos integrar señales estéreo completas más masa en nuestros montajes. La distribución estándar de pines permite conexiones compatibles con la mayoría de conectores macho de 3,5mm que encontramos en smartphones, reproductores de audio y equipos de escritorio.
La presentación en pack de 10 unidades es acertada. En mi taller, donde las reparaciones de auriculares son habituales, tener repuestos permite trabajar sin interrupciones y además compartir unidades con otros aficionados que están empezando en electrónica.
Calidad de construcción y materiales
El cuerpo de plástico nominalmente resistente al calor cumple su función en condiciones normales de soldadura. He trabajado con temperaturas de punta entre 320°C y 350°C sin observar deformaciones significativas, aunque conviene mantener tiempos de contacto breves para evitar problemas.
Los pines de conexión presentan un acabado metálico adecuado para soldadura con estaño convencional. Tras varias soldaduras y desoldaduras en las mismas unidades de prueba, los pads mantienen aceptablemente su capacidad de humectación. No son conectores para uso industrial intensivo, pero para proyectos de laboratorio o reparaciones domésticas aguantan perfectamente.
La tolerancia dimensional es razonablemente consistente entre unidades del pack, lo cual facilita el diseño de cajas y paneles cuando necesitamos varios conectores alineados. He montado dos cajas de proyecto con cuatro conectores cada una y la alineación ha sido perfecta en ambos casos.
Un punto a tener en cuenta: el acabado superficial es funcional pero sin florituras. Si buscas conectores con aspecto premium para proyectos visibles, estos priorizan la utilidad sobre la estética.
Compatibilidad y rendimiento
La compatibilidad con conectores macho estándar de 3,5mm es total en mi experiencia. He probado los pines con jacks de tres contactos (conexión mono y estéreo básica) y con conectores de cuatro contactos (CTIA y OMTP) sin encontrar problemas de encaje ni continuidad.
La impedancia de contacto se mantiene dentro de parámetros aceptables para audio analógico. En mis mediciones con multímetro, la resistencia entre pines mating oscila entre 10 y 25 miliohmios, valores típicos para este tipo de componentes. No introduce ruido perceptible ni pérdida de señal significativa en rutas de audio de nivel línea.
El montaje en PCB funciona sin complicaciones. Los pads están dimensionados para acceptar cables de hasta AWG22, cubriendo la mayoría de necesidades. ParaAWG26 yAWG28, que son habituales en cableado interno de proyectos compactos, también hay margen suficiente.
Para quienes trabajen con sistemas de audio analógico más sensibles, como previo de fono o etapas de amplificación de alta ganancia, conviene considerar que estos conectores están pensados para uso general. No aportan aislamiento adicional ni blindaje específico, así que en entornos eléctricos ruidosos podría ser necesario tomar precauciones adicionales de filtrado.
Puntos fuertes y aspectos mejorables
Entre las ventajas claras destaco el precio por unidad, que hace viable mantener stock sin inversión elevada. La consistencia entre unidades del pack también merece reconocimiento, algo no siempre garantizado en componentes económicos de origen variado.
La facilidad de soldadura es notable. Los pads aceptan estaño con flux sin dificultad, y la manipulación durante el montaje resulta cómoda gracias a las dimensiones estándar. Incluso para quienes tienen menos experiencia con soldadura, estos conectores perdonan bastante.
Como aspecto mejorable, echo de menos documentación técnica más detallada sobre la distribución exacta de pines. En conectores de 5 pines existen diferentes variantes (TRRS completo, etc.), y knowing exactamente qué configuración ofrece cada modelo habría simplificado algunos de mis primeros montajes.
La ausencia de opciones de fijación mecánica es otra limitación. Para proyectos que sufran vibraciones o manipulación frecuente, el montaje exclusivo por soldadura puede resultar insuficiente. Aquí las alternativas con pestillo o sistema de clip ofrecen mayor seguridad.
Veredicto del experto
Estos conectores PJ322 representan una opción sólida para proyectos de audio DIY, reparaciones de auriculares y prototipos que requieran conexiones Jack 3,5mm hembra. No son la elección para aplicaciones profesionales de alta gama donde se exigirían especificaciones superiores, pero para el uso previsto cubren las necesidades ampliamente.
La relación calidad-precio es competitiva, especialmente en pack. Los recomiendo sin reservas para aficionados, estudiantes de electrónica y técnicos que necesiten repuestos funcionales sin complicarse. Para montajes definitivos en equipos que vayan a sufrir uso intensivo, valorad añadir algún sistema de retención mecánica adicional.
Mi consejo práctico: antes de soldar, verificad la configuración de pines con un multímetro en modo continuidad. Así evitareis sorpresas con la asignación de canales izquierdo, derecho, masa y micrófono si vuestro proyecto tiene requisitos específicos.
