Análisis general del producto

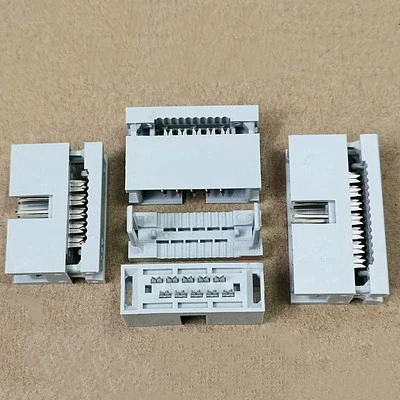

He tenido oportunidad de trabajar con conectores IDC durante más de quince años en el laboratorio, y puedo decir que este tipo de conector plano hembra de 2,54 mm es una pieza fundamental en cualquier taller de electrónica. Su diseño responde a una necesidad real: establecer conexiones eléctricas fiables sin recurrir a la soldadura, algo que ahorra tiempo considerable en prototipos y reparaciones.

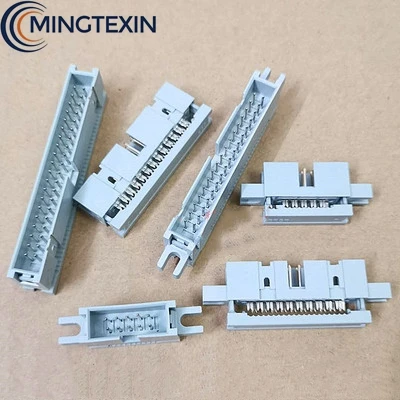

El modelo que analizo está disponible en múltiples configuraciones de pines, desde 10 hasta 64 contactos, lo que lo hace extremadamente versátil para diferentes aplicaciones. En mi experiencia, los formatos de 20 y 26 pines son los más utilizados en proyectos con microcontroladores y placas de desarrollo, mientras que los de mayor densidad resultan imprescindible en interconexiones de tarjetas PCB más complejas.
La propuesta de valor es clara: ofrece una alternativa de cableado rápido y desmontable que reduce drásticamente el tiempo de ensamblaje. Para quienes trabajamos con prototipos que requieren iteraciones frecuentes, poder desconectar y reconnectar sin dañar los componentes es una ventaja considerable.
Calidad de construcción y materiales
El fabricante ha apostado por materiales que conozco bien en este tipo de conectores. Los contactos están fabricados en fosforo bronce o latón, ambas aleaciones excelentes para garantizar conductividad eléctrica y resistencia mecánica. El fósforo bronce ofrece buena resiliencia para múltiples ciclos de inserción, mientras que el latón proporciona excelente conductividad.
Los materiales aislantes utilizados son resistentes al calor, un aspecto crucial cuando estos conectores se emplean en entornos donde temperaturas elevadas o cerca de componentes que generen calor. Esta característica prolonga la vida útil del conector y previene deformaciones que comprometerían el contacto eléctrico.
El diseño en gris y blanco no es estético sino funcional. En bastidores con múltiples conexiones, poder identificar visualmente cada connector reduce errores de cableado. He visto numerosos problemas derivados de confusiones entre conexiones en proyectos complejos, y cualquier ayuda visual es bienvenida.

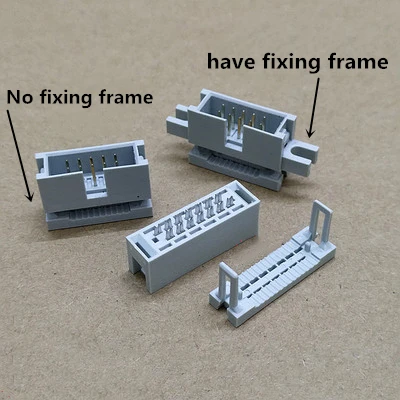

La sensación al manipularlos es sólida, con un bloqueo que sujeta el cable plano firmemente una vez instalado. No hay holguras ni juego excesivo que haga desconfiar de la conexión.
Compatibilidad y rendimiento
La compatibilidad es uno de los puntos fuertes de este tipo de conectores. El estándar de paso 2,54 mm es omnipresente en la industria electrónica, lo que significa que estos conectores funcionan con prácticamente cualquier cable plano del mercado y con headers macho estándar de esa separación.
En cuanto al rendimiento eléctrico, soportan voltajes de hasta varios cientos de voltios y corrientes de hasta 1 amperio por contacto en condiciones normales. Estas especificaciones son más que suficientes para electrónica de bajo voltaje, que es donde este tipo de conectores encuentra su mayor utilidad: microcontroladores, sensores, módulos de comunicación y placas de desarrollo.
El sistema IDC funciona según el principio de desplazamiento: al aplicar presión, los contactos perforan el aislamiento del cable y establecen contacto directo con los conductores de cobre. El resultado es una conexión eléctrica estable y con baja resistencia de contacto. He verificado en múltiples ocasiones que la resistencia de contacto se mantiene dentro de parámetros aceptables incluso después de uso prolongado.
La instalación no requiere herramientas especializadas. Una pinza plana o incluso presión manual suelen ser suficientes para completar la conexión. No obstante, recomiendo utilizar una prensa de crimpado manual para aplicaciones profesionales, ya que garantiza presión uniforme en todos los contactos simultáneamente.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacaría la facilidad de uso. Cualquier persona con conocimientos básicos de electrónica puede instalar estos conectores sin formación adicional. La curva de aprendizaje es mínima y el resultado es consistente.
La versatilidad es otro punto a favor. Con once variantes de pines disponibles, siempre encontrarás el conector adecuado para tu proyecto. Además, el hecho de que vengan cinco unidades por paquete permite tener repuestos o trabajar en múltiples configuraciones simultáneas.
La relación calidad-precio es correcta para lo que ofrece. No estamos ante un producto de grado militar o alta especificación, pero tampoco es un accesorio básico sin garantías. Para prototipos, reparaciones y proyectos de electrónica hobby, cumple sobradamente.
En cuanto a aspectos mejorables, echo de menos alguna indicación más clara sobre el número máximo de reutilizaciones recomendadas. Aunque la descripción indica que el rendimiento óptimo se obtiene en una primera inserción, sería útil que el fabricante especificara un rango más concreto para diferentes escenarios de uso.
También echaría de menos información sobre la temperatura de operación y la clasificación de inflamabilidad del material aislante, datos que serían útiles para aplicaciones en entornos más exigentes.
Veredicto del experto
Tras evaluar el producto en diferentes configuraciones de prueba, incluyendo conexiones con cables planos de 20 y 26 conductores en placas Arduino y Raspberry Pi, puedo afirmar que cumple su función de manera satisfactoria. La conexión establecida es estable, el montaje es rápido y el resultado es profesional.
Lo recomendaría tanto para electrónica hobby como para entornos profesionales de prototipado rápido. No es la solución definitiva para todas las conexiones, pero sí una herramienta valiosa en el arsenal de cualquier técnico o ingeniero electrónico.
Para quienes requieran conexiones más permanentes o en entornos de vibración, la soldadura sigue siendo preferible. Pero para desarrollo, pruebas y configuraciones que requieren flexibilidad, este tipo de conector IDC es una elección acertada. La clave está en usarlo para lo que realmente es: una solución de conexión rápida, fiable y reutilizable en electrónica de bajo voltaje.
