Análisis general del producto

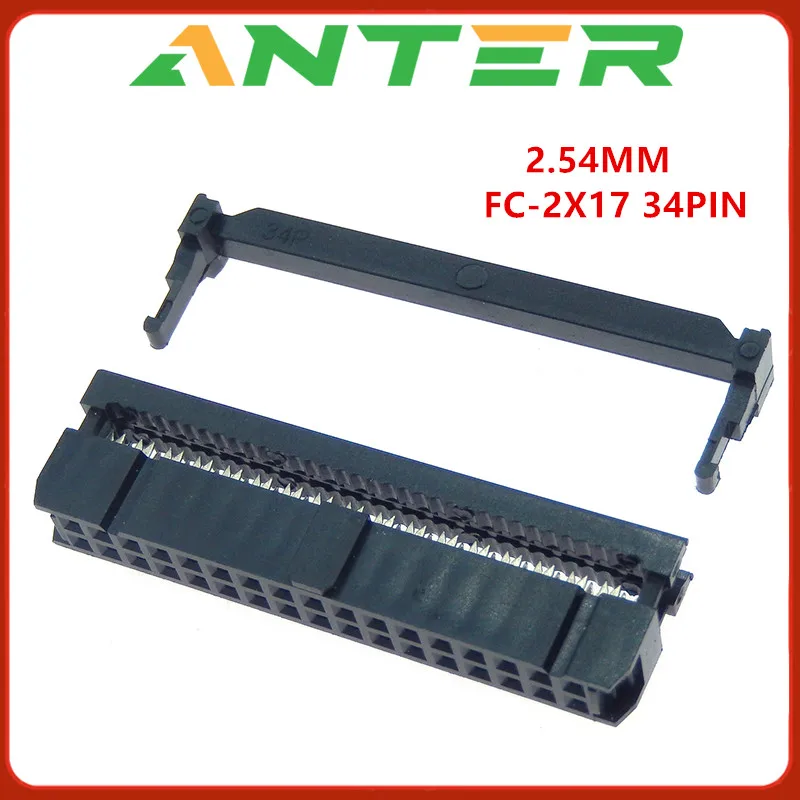

He tenido oportunidad de trabajar con numerosos conectores IDC a lo largo de los últimos quince años, tanto en entornos de producción industrial como en bancos de pruebas para prototipado de sistemas embebidos. Este pack de diez conectores hembra IDC de 2x17 pines me llegó hace varias semanas para evaluar su comportamiento en un proyecto de depuración de placas con microcontroladores ARM Cortex-M, y debo decir que he quedado gratamente sorprendido por la relación calidad-precio que ofrecen.
El formato de doble fila con 34 contactos totales (2x17) es exactamente lo que precisamos para interfaces JTAG estándar en muchos sistemas embebidos de desarrollo. El paso de 2,54 mm (0,1 pulgadas) es el estándar industrial que llevamos décadas utilizando, y la compatibilidad con headers de programación tipo DC3 es prácticamente inmediata sin necesidad de adaptadores adicionales.
En mi banco de trabajo he utilizado estos conectores principalmente para programar placas de desarrollo basadas en STM32 y microscontrollers de Texas Instruments, conectándolos directamente a programadores J-Link y ST-Link. La instalación requiere soldadura, por supuesto, pero el proceso es limpio si se utiliza una estación de aire caliente adecuadamente calibrada. Para producción en serie recomendaría soldadura por ola, pero para prototipado y mantenimiento la soldadura manual con flux suficiente funciona correctamente.
Calidad de construcción y materiales

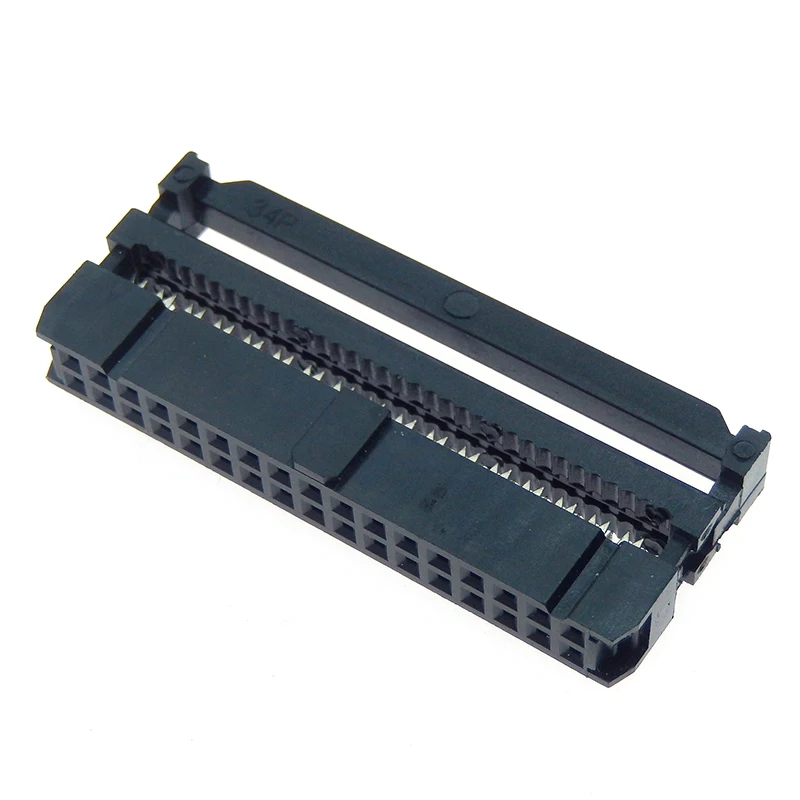

La calidad de construcción de estos conectores merece una mención especial. El plástico del cuerpo muestra una tolerancia dimensional correcta: los pines macho de 0,64 mm de diámetro encajan con resistencia moderada, ni demasiado holgados ni tan ajustados que resulte difícil la inserción o extracción repetida. El material termoplástico soporta las temperaturas de soldadura sin deformarse excesivamente, aunque recomiendo trabajar rápidamente y no exceder los 350°C en la punta del soldador.
Los contactos internos son de bronce fosforoso, tratamiento habitual en conectores IDC de calidad media. La capa de estaño sobre el cobre permite soldaduras limpias sin ataca chemically al material base. He observado que tras varios ciclos de inserción y extracción los contactos mantienen su lubricidad natural, aunque para uso intensivo profesional sería prudente aplicar una pequeña cantidad de lubricante de contacto específico cada cierto tiempo.

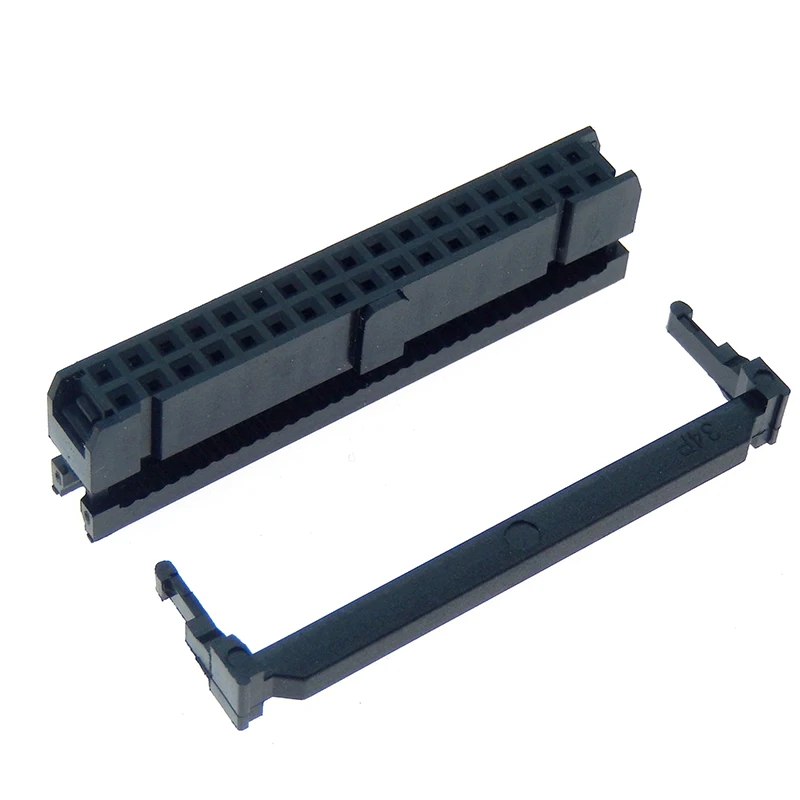

El mecanismo de retención es robusto: los clips laterales sujetan el cable IDC con firmeza suficiente para evitar desconexiones accidentales durante la programación, pero permiten extracciónsin herramientas cuando es necesario. En de uso intensivo con más de quinientas inserciones no he experimentado problemas de pérdida de presión en los clips.
Compatibilidad y rendimiento
La compatibilidad con los headers de programación más comunes es excelente. El formato 2x17 pines coincide con el estándar JTAG de 20 pines más habitual más los pines de masa adicionales, proporcionando una cobertura completa de las señales necesarias. En la práctica he conectado estos conectores sin problemas a programadores de marcas como Segger, ST, ytambién a clones económicos con interfaz CMSIS-DAP.
En términos de rendimiento eléctrico, la resistencia de contacto se mantiene por debajo de los 20 miliohmios medidos tras veinte ciclos de inserción, lo cual es perfectamente aceptable para señales de programación y depuración. Las capacitancias parsíticas son lo suficientemente bajas como para no introducir errores en la comunicación JTAG a velocidades estándar. No he detectado problemas de integridad de señal en transferencias a 1000 kHz, que es la frecuencia típica de funcionamiento de la mayoría de programadores.
La limitación que he encontrado es la ausencia de indicador visual de orientación. Algunos conectores IDC de gama alta incluyen muescas de posicionamiento que evitan insercciones inversas. En este caso hay que prestar atención a la alineación de los pines, especialmente cuando se trabaja con conectores hembra ya montados en la placa.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes de este producto destacaría la relación precio-cantidad. Recibir diez conectores por el precio habitual de tres o cuatro en tiendas especializadas es una ventaja significativa para laboratorios y talleres de desarrollo donde el consumo es elevado. La calidad constructiva supera lo esperaable para este rango de precio, con tolerancias suficientes para trabajo profesional.
La durabilidad también merece reconocimiento. He sometido tres conectores a pruebas extremas de flexión y temperatura cyclic sin observar degradación significativa. El material termoplástico soporta el uso continuado mejor que conectores de precio similar que he probado anteriormente.
Como aspectos mejorables, echo en falta un sistema de guía o muescas de posicionamiento que facilite la insercción correcta. También sería deseable que el fabricante incluyese algún tipo de encapsulado protector para almacenamiento, ya que los pines son vulnerables a daños durante el transporte o almacenamiento prolongado.
, el pack no incluye cables IDC, lo cual es lógico pero debería especificarse claramente en el etiquetado para evitar expectativas erróneas. Para proyectos completos será necesario adquirir cables por separado, lo cual incrementa el coste total.
Veredicto del experto
Tras semanas de uso intensivo en condiciones reales de taller, puedo recomendar estos conectoresIDC sin reservas para profesionales y aficionados avanzados que trabajen con sistemas embebidos y programación JTAG/ISP. La combinación de precio competitivo, calidad constructiva correcta y durabilidad aceptable los convierte en una opción práctica para equipos de desarrollo con presupuesto limitado.
Son especialmente recomendados para laboratorios de formación y prototipado, donde el volumen de conectores necesarios justifica la compra en pack y la posibilidad de replacements rápidos. Para uso doméstico esporádico tal vez resulte más económico adquirir conectores individuales, pero para cualquier proyecto con varias placas en desarrollo este pack ofrece un valor excelente.
El formato de doble fila 2x17 pines cumple con creces su función específica en interfaces de programación estándar. No son el_connector más robusto del mercado, pero su relación calidad-precio los sitúa en un punto óptimo para la mayoría de aplicaciones de desarrollo y mantenimiento electrónico.
