Análisis general del producto
He tenido la oportunidad de trabajar con conectores IDC de 2,54mm en múltiples proyectos electrónicos a lo largo de los años, desde fuentes de alimentación personalizadas hasta interfaces de placas base en equipos de telecomunicaciones. Estos conectores de presión constituyen una solución enormemente práctica cuando se trabaja con cable de cinta plana, ya que permiten establecer conexiones eléctricas fiables sin necesidad de soldadura, algo que en determinados contextos industriales o de mantenimiento puede marcar una diferencia considerable.

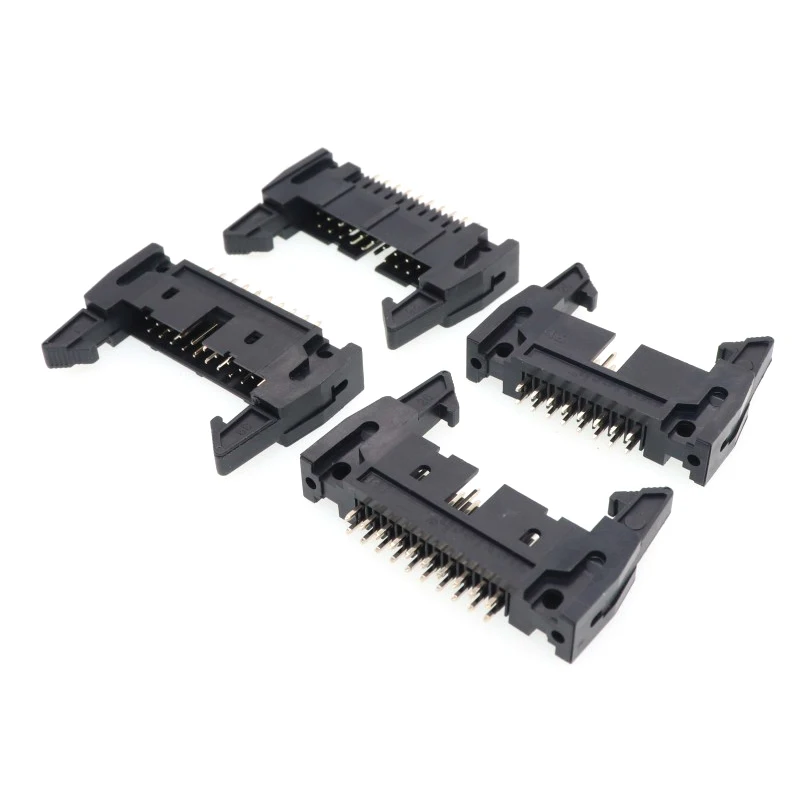

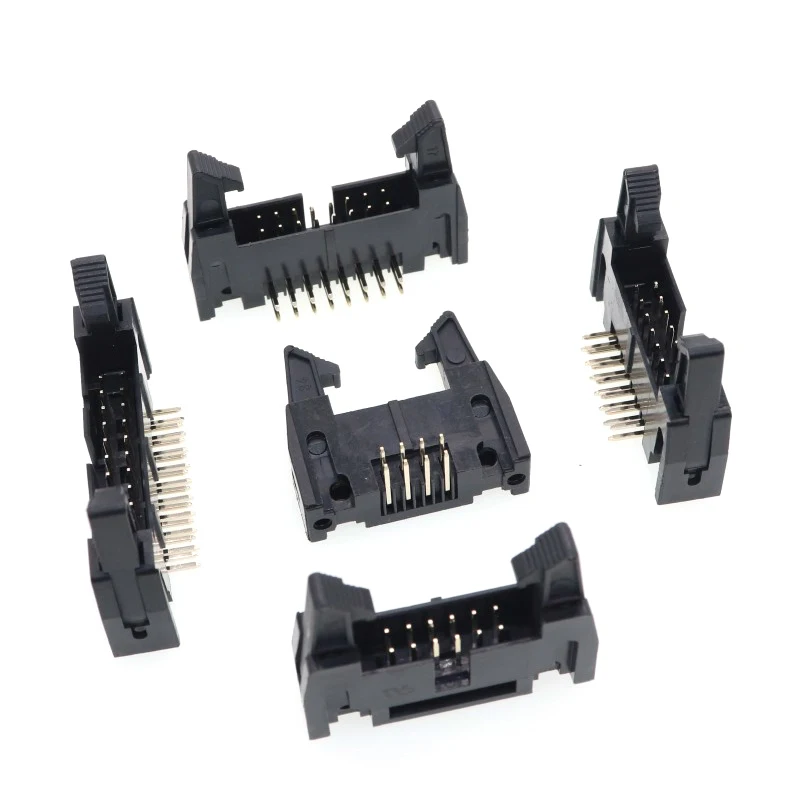

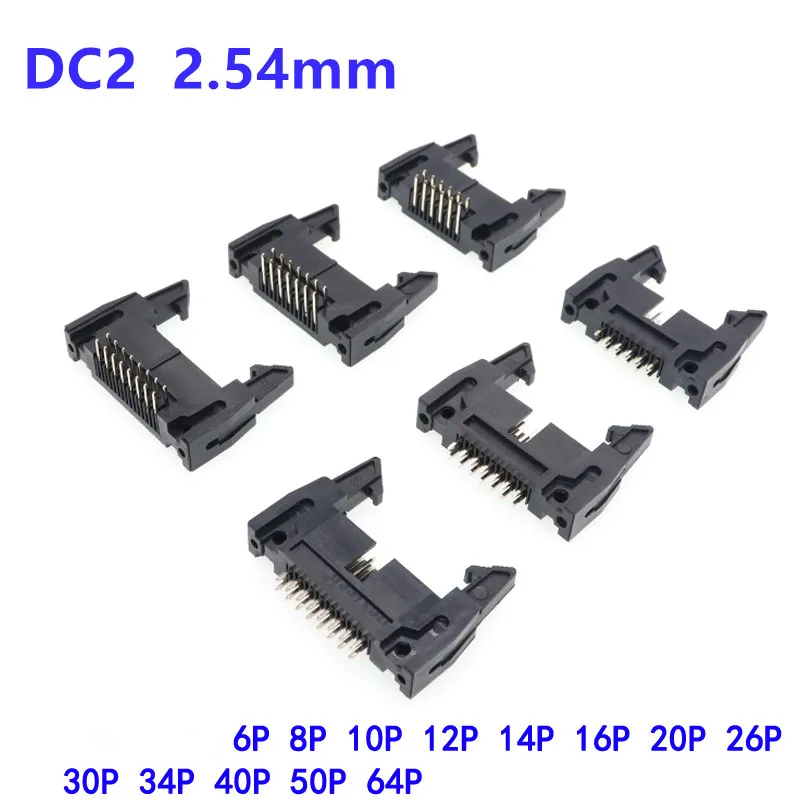

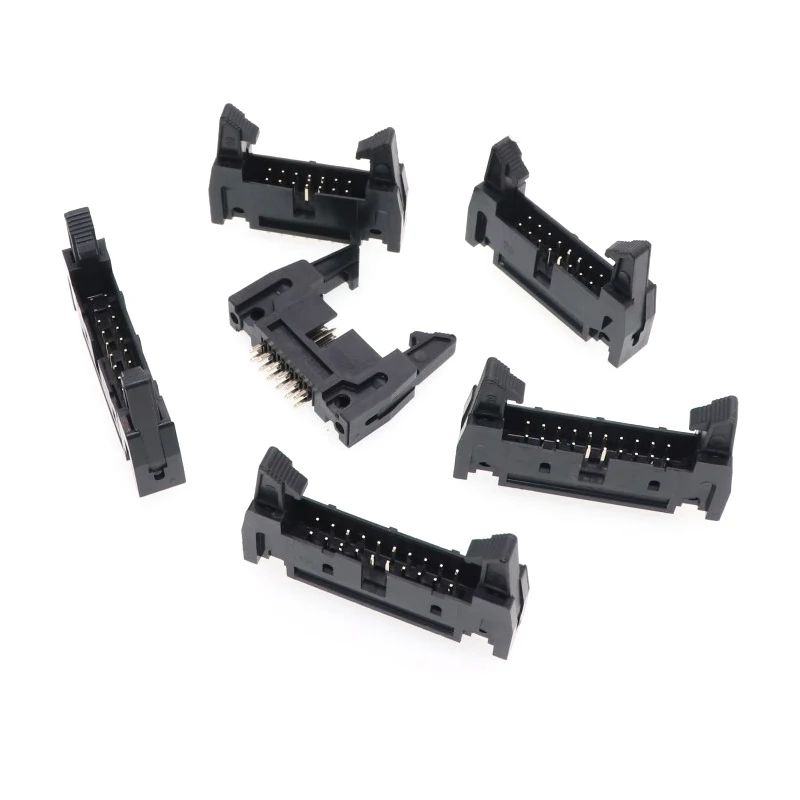

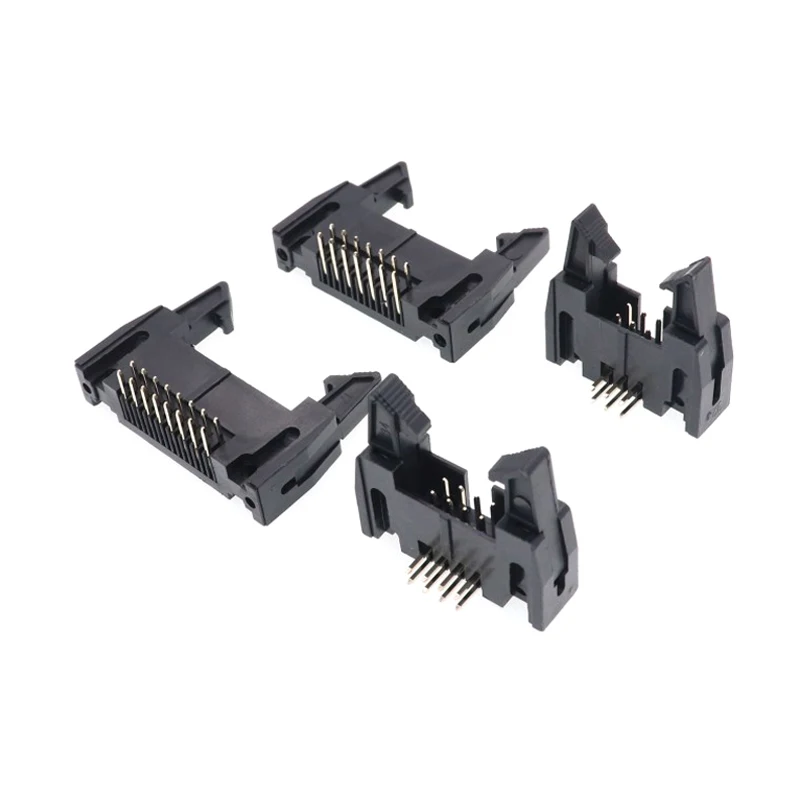

El pack que-analizo viene configurado en opciones de 10 a 40 pines, cubriendo la mayoría de necesidades típicas en electrónica de consumo e industrial. La posibilidad de elegir entre paso recto y ángulo recto aporta flexibilidad a la hora de integrar estos conectores en espacios reducidos o cuando se requiere direccionar el cable de forma perpendicular a la placa.
Calidad de construcción y materiales
La construcción de estos conectores responde a estándares solids. El cuerpo aislante fabricado en fibra de polyester con certificación UL94V-0 garantiza retardancia al fuego, una característica que no debe subestimarse en aplicaciones industriales donde el calentamiento puede ser un facteur. Elmaterial PBT ofrece buena resistencia mecánica y estabilidad dimensional, soportando las temperaturas operativas declaradas sin deformarse.
Los pasadores de latón con revestimiento de oro o estaño sobre níquel presentan diferencias prácticas significativas. El acabado en oro proporciona conductividad superior y resistencia a la oxidación, lo que se traduce en contactos más estables a largo plazo, especialmente en entornos con humedad o variaciones térmicas. El acabado en estaño resulta más económico y cumple perfectamente en aplicaciones de interior donde no se esperan condiciones adversas.
La resistencia de contacto declarada de hasta 20 miliohmios es aceptable para aplicaciones de señal y pequeña potencia, aunque hay que tener presente este valor a la hora de calcular caídas de tensión en circuitos de distribución. La resistencia de aislamiento mínima de 1000 megohmios confirma un buen aislamiento entre contactos adyacentes.
Compatibilidad y rendimiento
La compatibilidad con cables ribbon estándar de paso 2,54mm es total, lo que permite utilizar estos conectores con práctica cualquier cinta plana del mercado. El sistema de conexión IDC funciona insertando el cable directamente entre los contactos de presión, que perfuran el aislamiento del cable y establecen contacto eléctrico con los conductores internos. Este método, cuando se ejecuta correctamente con la herramienta de presión adecuada, proporciona conexiones muy fiables.
El rendimiento térmico declarado de -40°C a +105°C sitúa estos conectores en la categoría de componentesaptos para entornos industriales, incluyendo aplicaciones de exterior o equipos que generen calor. La corriente nominal de 3 amperios cubre la mayoría de aplicaciones de señal y control, aunque para cargas de potencia mayores habrá que buscar soluciones alternativas.
He utilizado estos conectores en placas base de equipos médicos y sistemas de telecomunicación, donde la fiabilidad a largo plazo es crítica. El sistema IDC presenta ventajas significativas sobre la soldadura en términos de facilidad de reemplazo ymantenimiento, permitiendo cambiar conectores sin aplicar calor que poderia dañar componentes sensibles.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacan la facilidad de instalación sin herramientas de soldadura, lo que simplifica considerably el montaje en serie y el mantenimiento correctivo. La variedad de configuraciones de pines permite adaptar el conector al proyecto específico sin necesidad de adaptadores o modificaciones. El rango térmico amplio los haceversátiles para diferentes entornos.
La durabilidad del revestimiento, especialmente en versiones con oro, una vida útil prolongada incluso en condiciones adversas. El comportamiento ante vibraciones es correcto cuando el connector se monta correctamente sobre la placa.
Como aspectos mejorables, señalaría que la herramienta de presión IDC no está incluida en el pack, lo que representa un coste adicional para quien no disponga de ella. El precio por unidad puede resultar elevado comparado con alternativas de menor calidad, aunque la fiabilidad justificala inversión inicial. En proyectos de alto volumen, el coste acumulado puede ser significative.
Veredicto del experto
Para proyectos electrónicos que requieran conexiones fiables en cable de cinta plana, estos conectores IDC representan una elección sólida. La combinación de especificaciones técnicas adecuadas, materiales de calidad y variedad de configuraciones los convierte en una opción versatile para profesionales y makers.
Recomiendo optar por el acabado en oro cuando la aplicación implique condiciones exigentes o se requieran larga vida útil. Para proyectos básicos o prototipos donde el coste sea determinante, el estaño ofrece un compromiso aceptable. En cualquier caso, hay que verificar que el número de pines coincida exactamente con el cable empleado antes de proceder con la instalación.
