Análisis general del producto
Tras varias semanas utilizando estos conectores hembra USB tipo C en diferentes proyectos de reparación y prototipado electrónico, puedo ofrecer una perspectiva técnica sobre su utilidad práctica y limitaciones reales. Se trata de componentes destinados específicamente al montaje en placa de circuito impreso, con aplicaciones que van desde la sustitución de puertos dañados hasta la integración en proyectos DIY de electrónica avanzada.

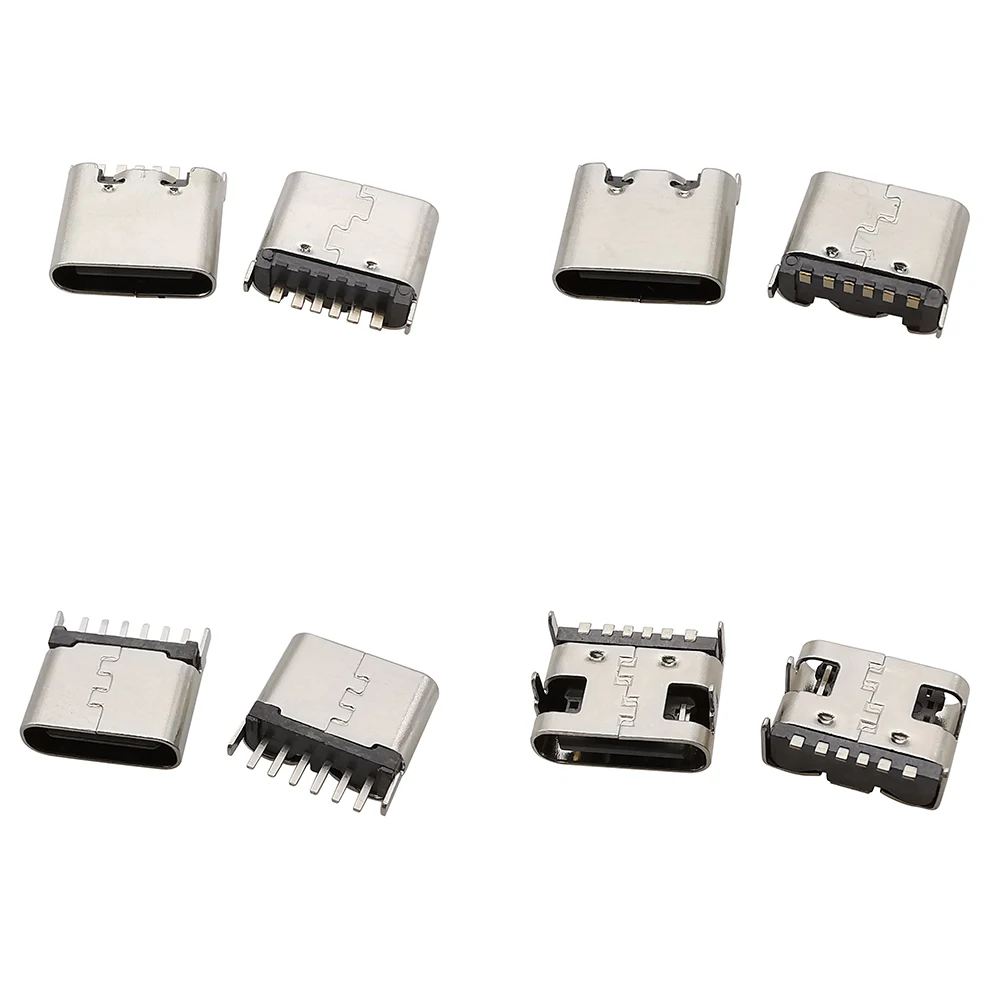

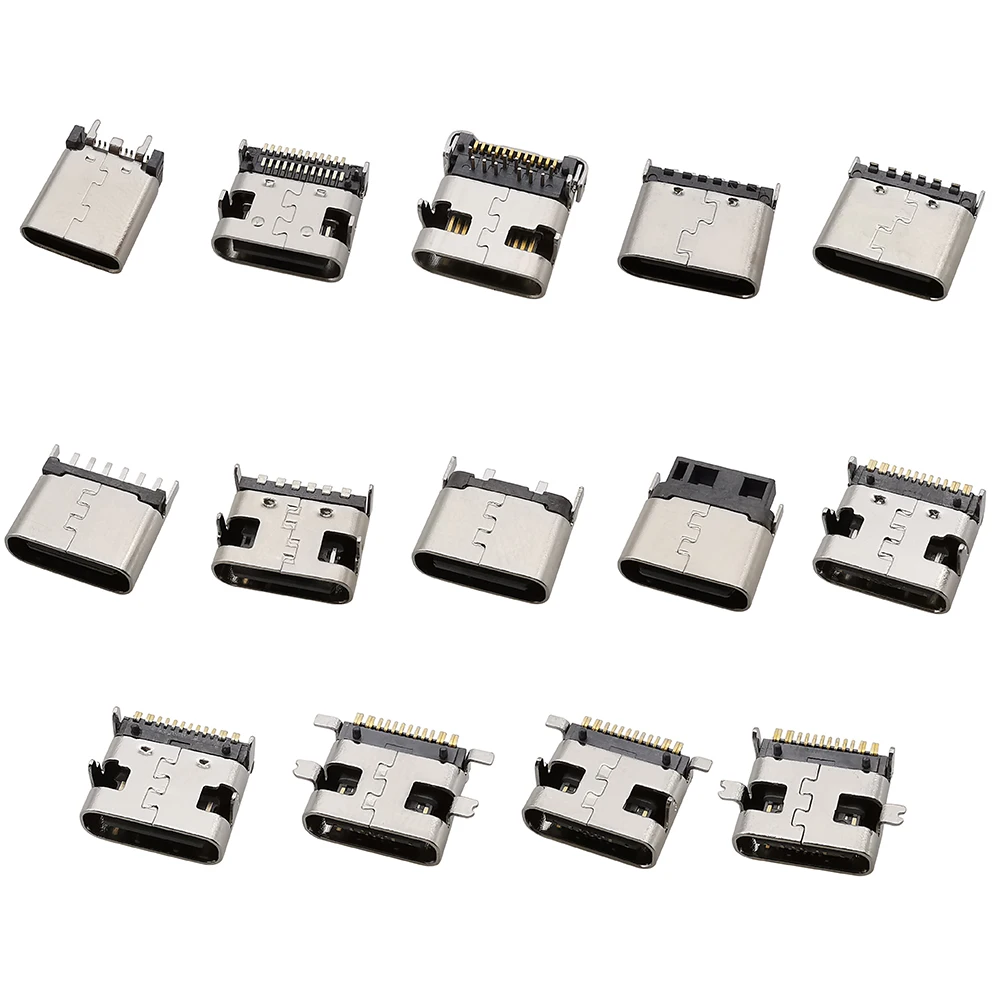

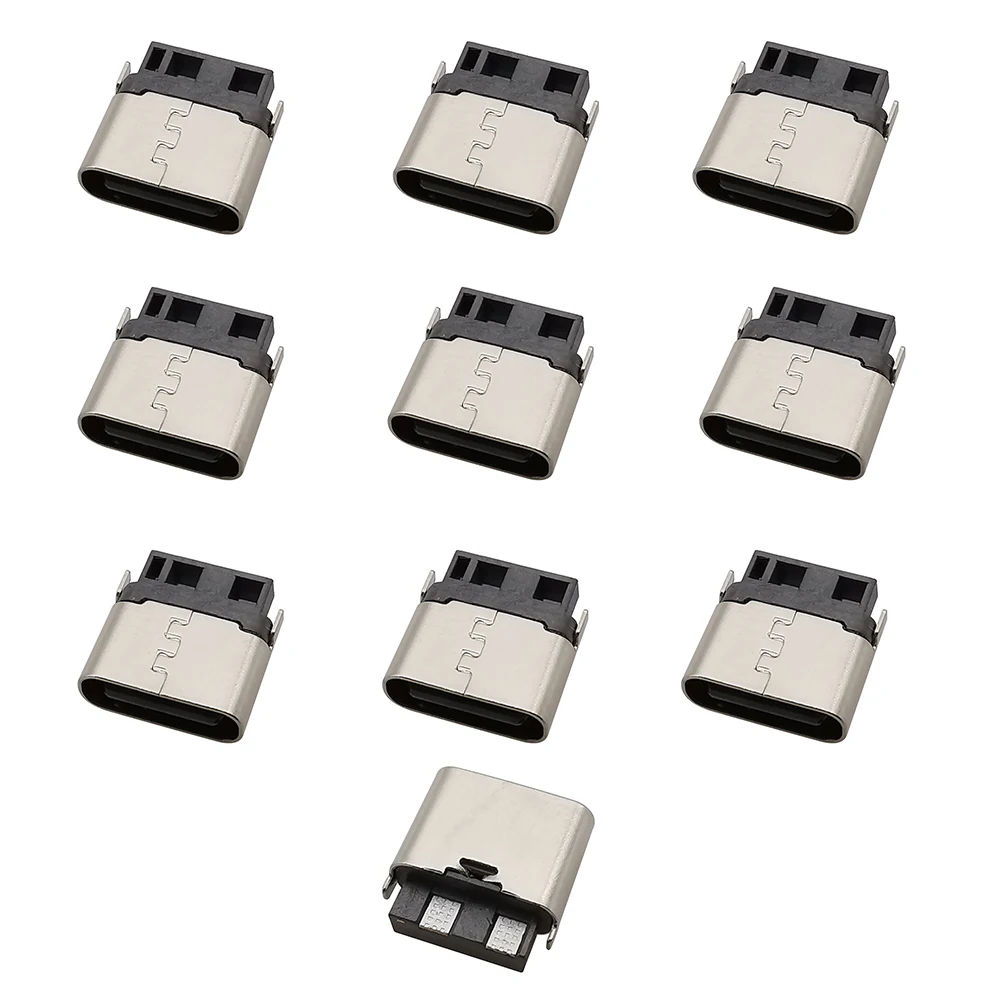

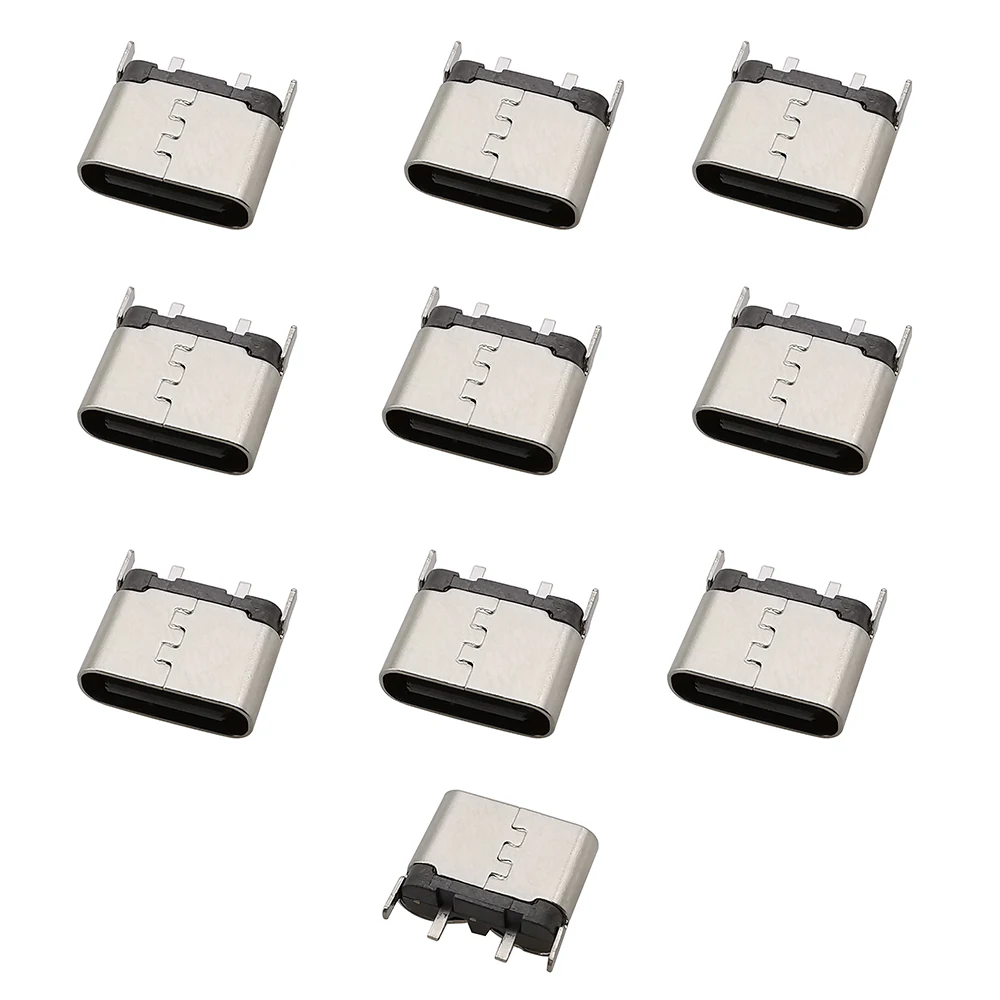

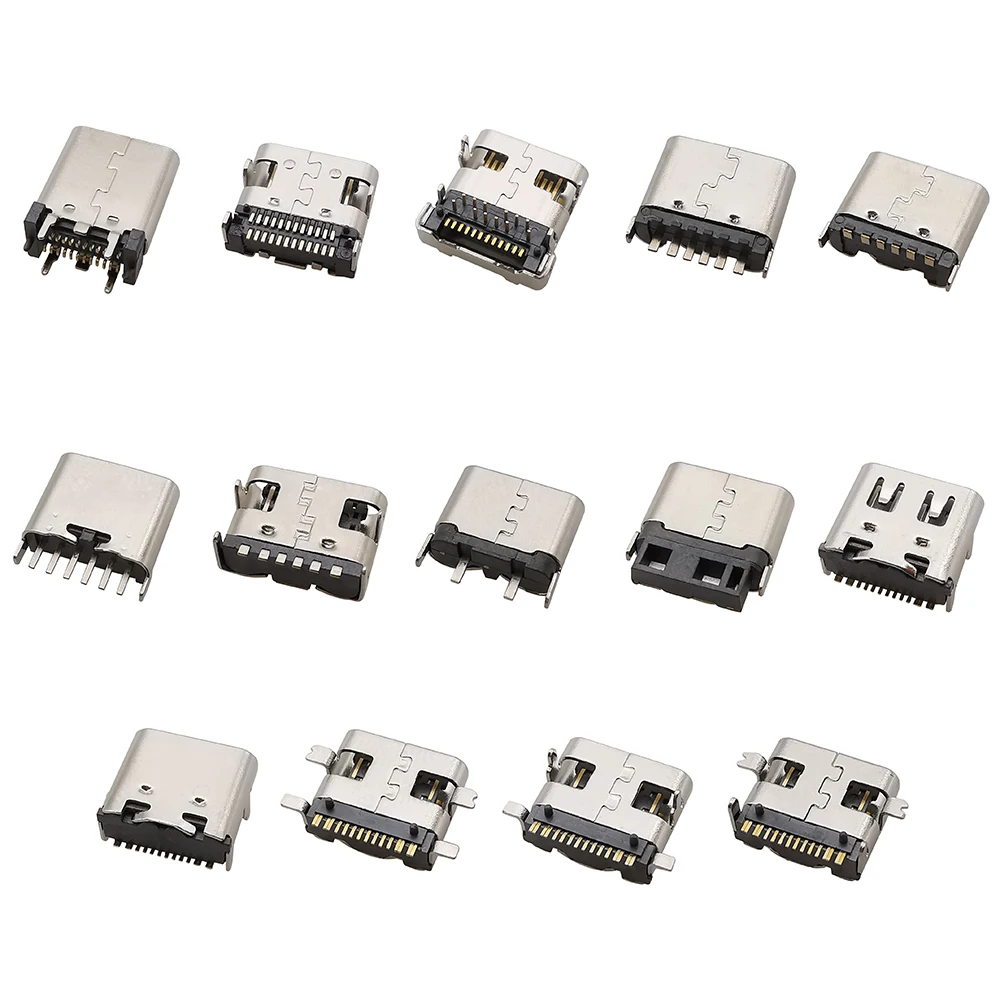

Lo primero que llama la atención es la versatilidad aparente del conjunto. El paquete incluye diez unidades, lo que resulta adecuado tanto para trabajos puntuales como para mantener un pequeño stock de repuestos. Sin embargo, es fundamental comprender que la presencia de múltiples variantes de pines (2, 6, 16 o 24 contactos) no garantiza la compatibilidad universal. En mi experiencia reparando teléfonos móviles y tablets, he comprobado que la disposición física de los pines es tan determinante como su número total.
Calidad de construcción y materiales
Los conectores presentan una construcción híbrida que combina elementos metálicos con carcasa plástica. El metal empleado en los contactos ofrece una resistencia razonable a la oxidación y mantiene una buena conductividad tras múltiples ciclos de conexión-desconexión. La carcasa plástica proporciona el soporte estructural necesario para el anclaje en la PCB.
Durante las soldaduras realizadas, la tolerancia térmica declarada de −25 °C a 85 °C se ha comportado conforme a lo esperado en entornos de trabajo estándar. Los contactos no han mostrado deformaciones significativas incluso aplicando calor durante períodos prolongados, aunque siempre recomiendo minimizar el tiempo de exposición al estaño fundido para preservar la integridad del material dieléctrico.
El acabado superficial varía entre tonos plateados y negros, dependiendo del lote específico. He observado pequeñas variaciones cromáticas entre unidades del mismo paquete, algo que no afecta al rendimiento eléctrico pero que podría importar en aplicaciones donde la estética visual resulta relevante.
Compatibilidad y rendimiento
Este aspecto representa tanto la mayor fortaleza como la principal restricción de estos componentes. La compatibilidad con montaje SMD y DIP amplía las posibilidades de integración en diferentes tipos de placas, pero la ausencia de documentación técnica detallada obliga al usuario a realizar verificaciones manuales exhaustivas antes de proceder con la instalación.
En pruebas prácticas con diversas plataformas, he confirmado que:

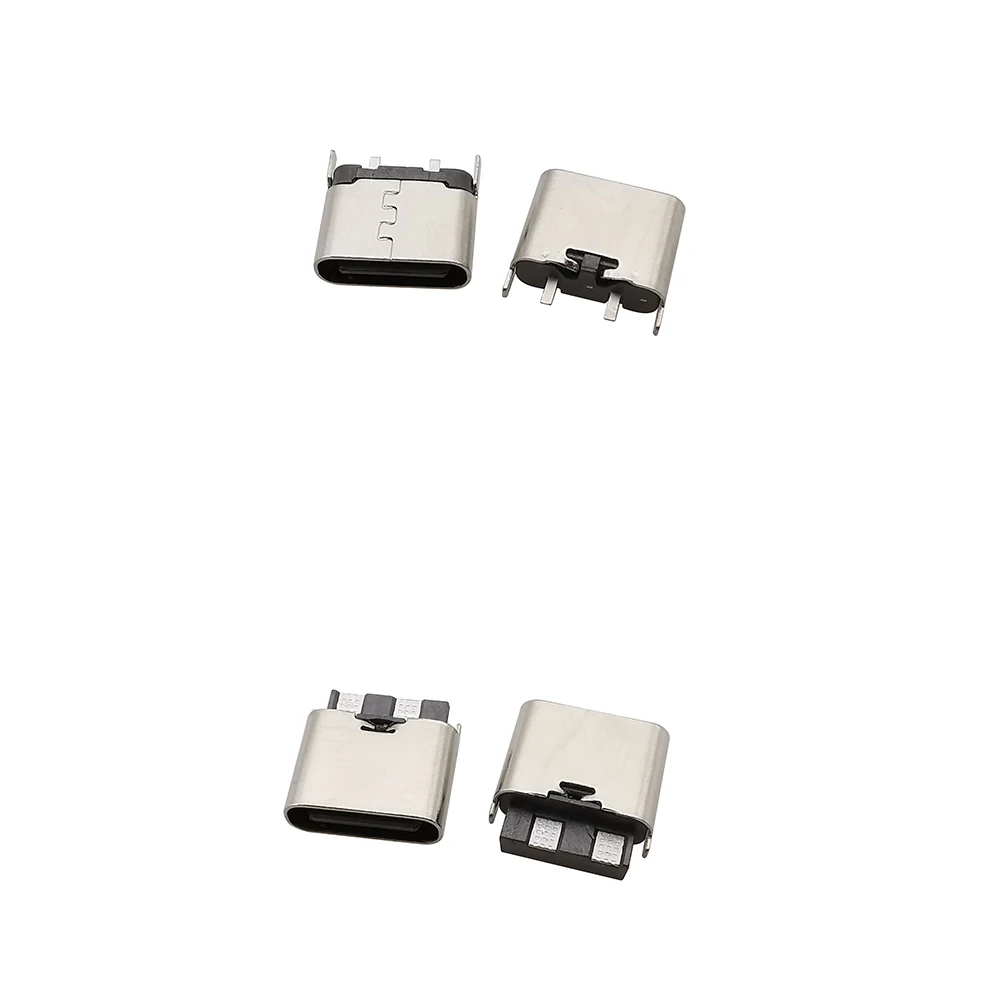

Los formatos de menor número de pines (2 y 6 contactos) suelen destinarse exclusivamente a funciones de alimentación básica, sin soporte para transmisión de datos.

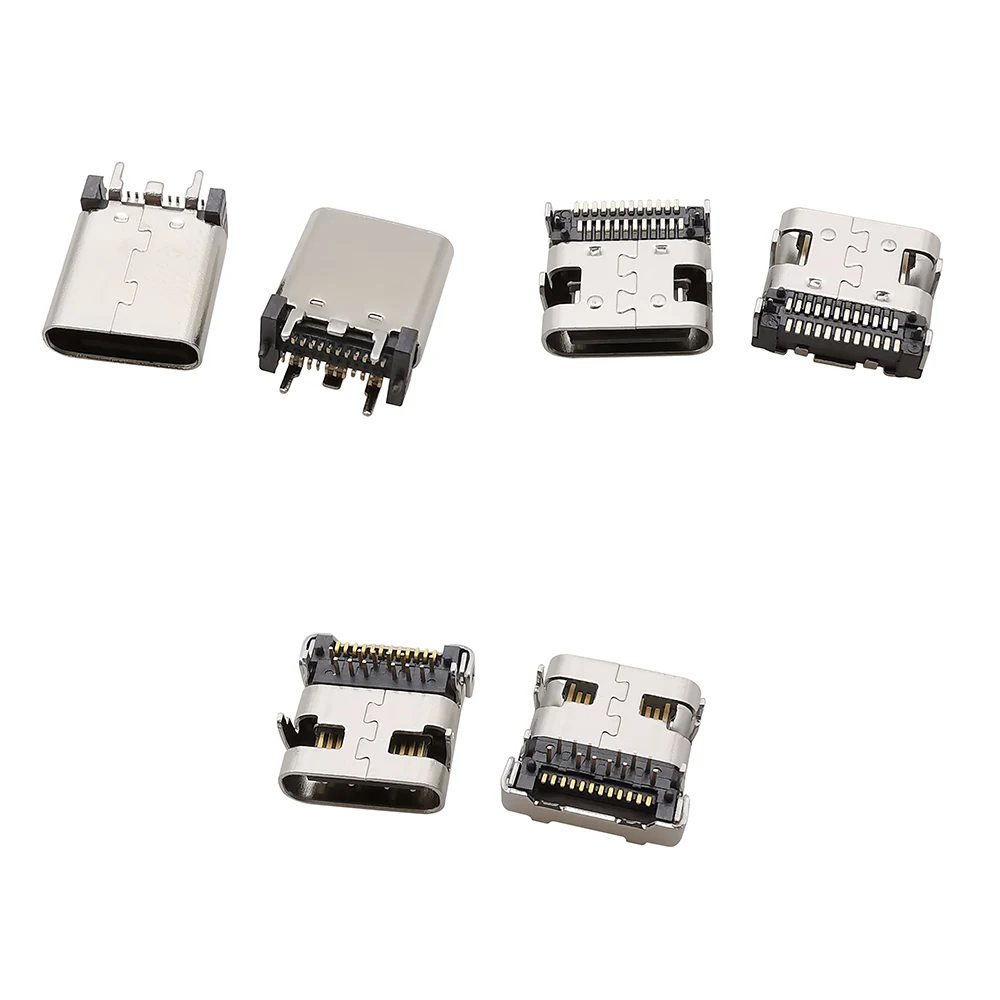

Las versiones de 16 y 24 pines pueden incorporar líneas adicionales para protocolos de comunicación, aunque sin confirmación oficial de velocidades máximas ni capacidades de carga específica.
La huella de montaje debe coincidir exactamente con el diseño original de la PCB; una diferencia de incluso medio milímetro puede comprometer toda la reparación.
He utilizado estos conectores en la restauración de placas base de portátiles antiguos y en la creación de adaptadores personalizados para sistemas embebidos. Los resultados han sido satisfactorios cuando se verificó previamente la correspondencia dimensional, pero fracasaron completamente cuando asumí compatibilidad basándome únicamente en el nombre del tipo de conector.
Puntos fuertes y aspectos mejorables
Entre las ventajas más destacables se encuentra el precio competitivo por unidad cuando se adquiere el paquete completo de diez piezas, lo que reduce el coste por reparación. La variedad de opciones de pines permite abordar diferentes necesidades sin depender de proveedores especializados para cada variante específica.
Por otro lado, existen deficiencias técnicas considerables que limitan su aplicación profesional:
Ausencia total de diagramas de distribución de pines, obligando a investigar independientemente cada configuración.
No se especifican valores de corriente máxima ni protocolos de carga rápida compatibles.
Las tolerancias dimensionales declaradas (±0–2 mm) resultan elevadas para aplicaciones de precisión en electrónica moderna.
Falta información sobre resistencia mecánica a ciclos de inserción repetidos.
Para usuarios con conocimientos intermedios-avanzados de electrónica, estas carencias pueden compensarse con mediciones propias y comparación directa con componentes originales. Sin embargo, para principiantes o técnicos que busquen soluciones plug-and-play, la falta de documentación puede resultar frustrante y costosa en términos de tiempo.
Veredicto del experto
Estos conectores USB tipo C para PCB representan una opción válida para talleres de reparación establecidos y entusiastas de la electrónica con capacidad de diagnóstico propio. El precio accesible y la disponibilidad inmediata justifican su adquisición cuando se dispone de la documentación técnica necesaria para verificar la compatibilidad antes de la compra.
No obstante, recomendaría evitarlos en contextos donde la garantía de funcionamiento sea prioritaria o cuando el usuario no tenga recursos para validar dimensionalmente la correspondencia entre conector y placa. Para aplicaciones críticas o producciones en volumen, convendría optar por componentes con certificación completa y especificaciones detalladas proporcionadas por fabricantes reconocidos.
Mi consejo práctico es almacenar las unidades restantes en contenedores antiestáticos organizados por configuración de pines, etiquetando claramente cada grupo para evitar confusiones en futuros trabajos. Esta precaución, aparentemente trivial, ha evitado errores costosos en más de una ocasión durante mis años de práctica en el sector.
