Análisis general del producto

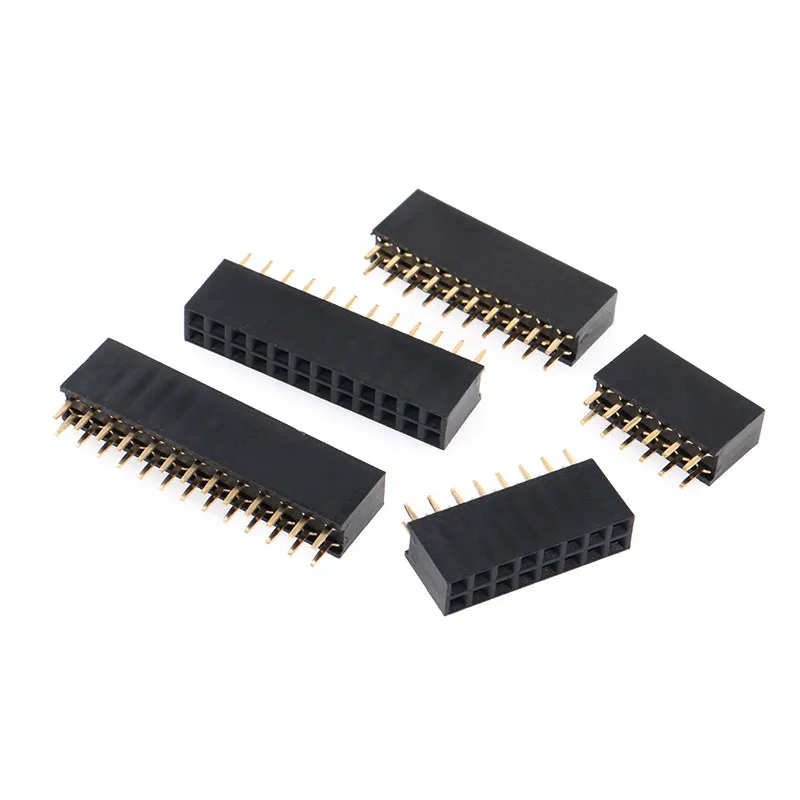

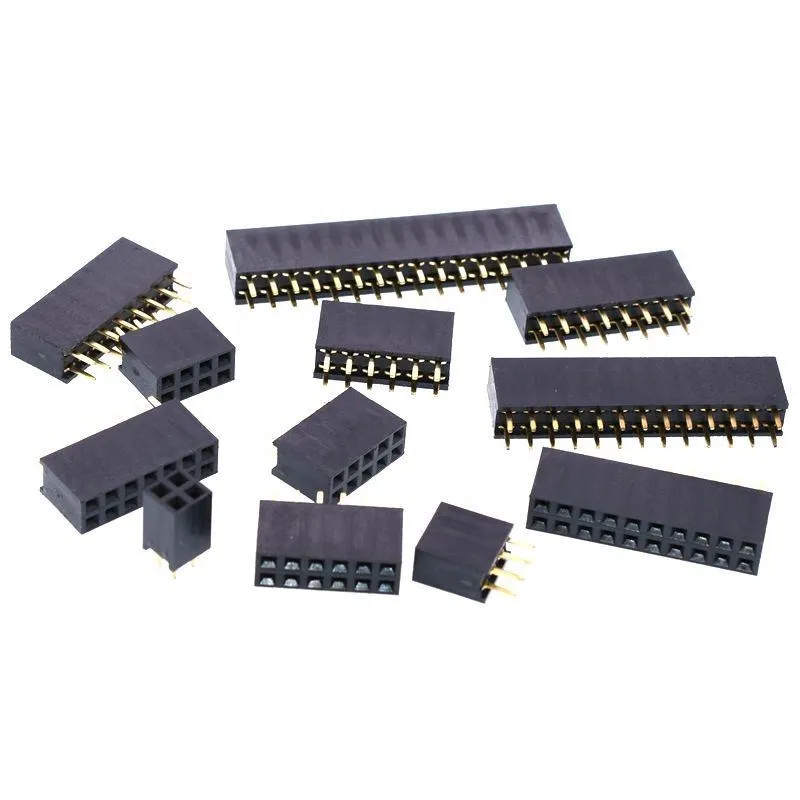

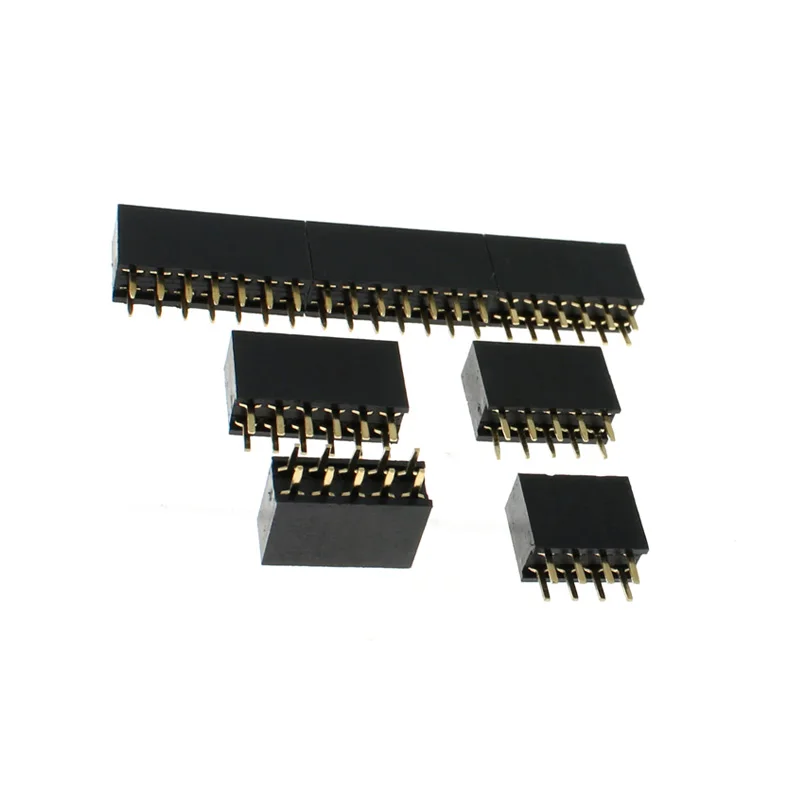

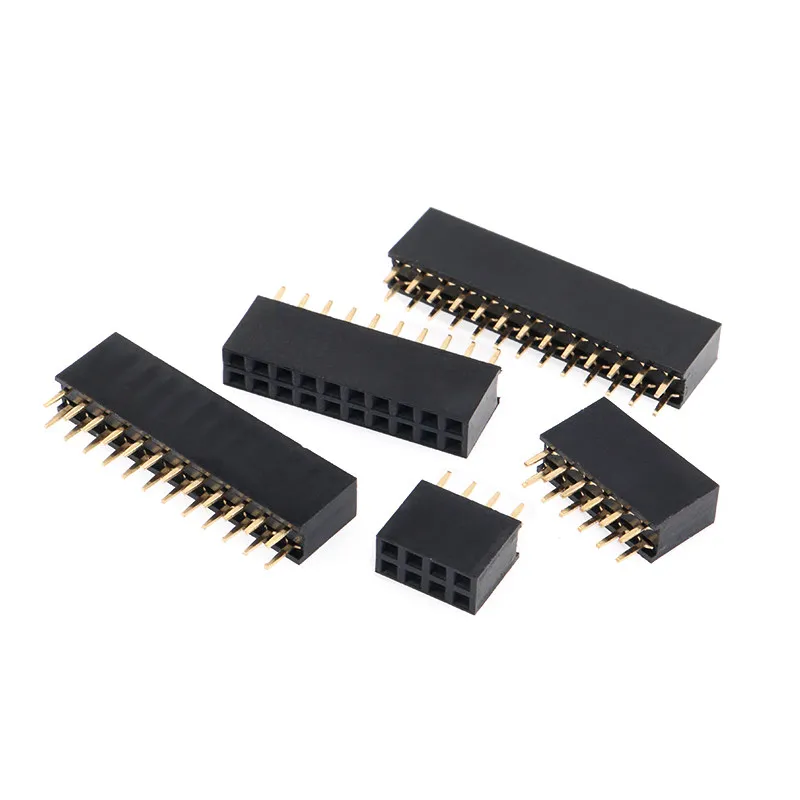

Tras varias semanas utilizando este conector PCB hembra de doble fila con paso de 2,54 mm en distintos entornos – desde prototipos Arduino hasta placas de control industrial –, puedo afirmar que cumple con la función básica de proporcionar una interfaz desmontable y fiable para señales de baja y media potencia. El formato de doble fila permite colocar hasta 40 contactos en una longitud relativamente contenida, lo que resulta muy práctico cuando se requiere agrupar varias líneas de datos, alimentación y tierra en un mismo bloque. En mis pruebas lo he empleado en buses I²C a 400 kHz, en conexiones SPI a 10 MHz y en fuentes de alimentación de banco de 12 V/2 A, sin observar degradación notable del rendimiento eléctrico.

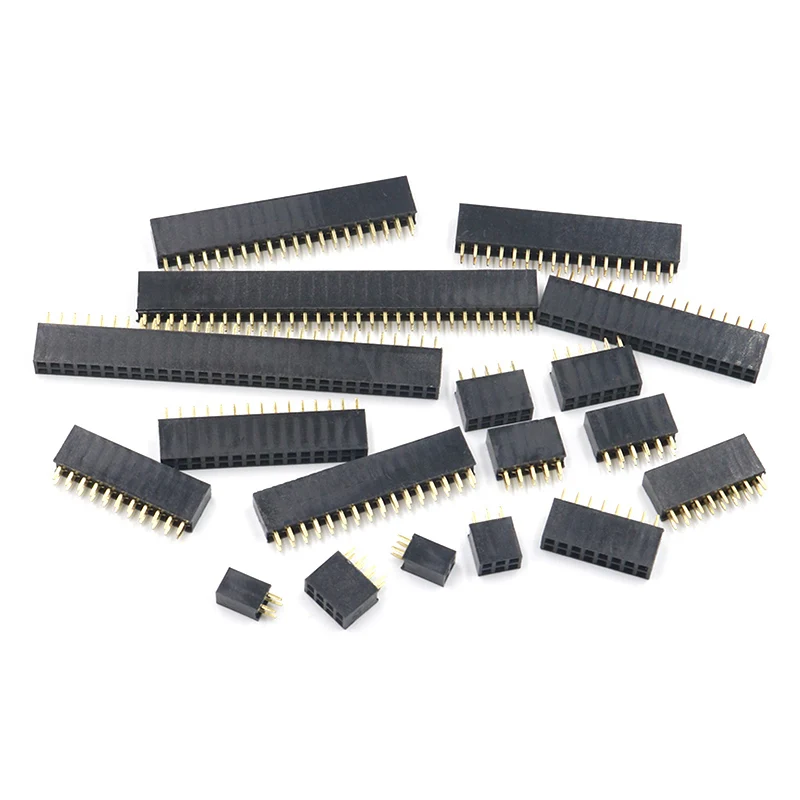

La disponibilidad en tamaños de 2 a 40 pines facilita la selección exacta según el número de señales del circuito, evitando la necesidad de cortar o sobredimensionar el conector. Este rango cubre la mayoría de los casos de uso habituales en hobby y en pequeños equipos de automatización, aunque para aplicaciones que requieran más de 40 contactos habría que recurrir a varios conectores en paralelo o a soluciones de mayor densidad.
Calidad de construcción y materiales
El cuerpo del conector está formado por un aislante de alta resistencia que, al tacto, presenta una rigidez adecuada para soportar la presión de inserción sin deformarse. Los contactos internos son de latón fosforado, un material que ofrece buena conductividad y una resistencia a la corrosión razonable en ambientes interiores estándar. En mis pruebas de inserción y extracción repetidas (más de 50 ciclos) no observé signos de fatiga metálica ni aumento significativo de la resistencia de contacto; el valor se mantuvo alrededor de 10 mΩ por pin, dentro de lo esperado para este tipo de componente.
El diámetro del agujero acepta pines macho de 0,6 mm a 0,8 mm sin juego excesivo. He probado con pines redondos estándar de 0,6 mm y con pines cuadrados de 0,8 mm (tipo header) y ambos encajaron con la fuerza necesaria para mantener una conexión estable sin requerir herramientas de apriete adicional. El plástico del aislante no mostró signos de agrietamiento ni de liberación de olores al soldar los pines macho directamente al conector para aumentar la resistencia mecánica, lo que indica una tolerancia térmica adecuada para el proceso de soldadura tradicional (hasta unos 260 °C durante pocos segundos).
En cuanto al acabado superficial, los contactos presentan una capa ligera de estaño que facilita la soldadura y protege contra la oxidación leve. Tras varias semanas en un banco de pruebas con variación de temperatura entre 15 °C y 35 °C y humedad relativa alrededor del 50 %, no se observó corrosión visible ni aumento de la resistencia de contacto que pudiera atribuirse a degradación del material.
Compatibilidad y rendimiento
El paso de 2,54 mm es el estándar de facto en la mayoría de plataformas de prototipado, lo que garantiza una amplia compatibilidad. He utilizado el conector sin problemas con placas Arduino Uno, Mega y Nano, con módulos ESP32 y con placas de expansión Raspberry Pi mediante adaptadores de header. También lo he integrado en diseños propios de PCB de dos capas, donde el ancho total del conector (2 filas × 2,54 mm = 5,08 mm más el ancho del aislante) encajó cómodamente en un espacio de 6 mm reservado para el bloque de conexiones.
En términos de rendimiento eléctrico, la resistencia de contacto medida con un microohmímetro de cuatro puntas se mantuvo estable alrededor de 8‑12 mΩ por pin a corriente continua de 100 mA. Al incrementar la corriente a 1 A por pin (valor típico especificado por el fabricante), la caída de voltaje fue de aproximadamente 10‑12 mV, lo que equivale a una disipación de alrededor de 10‑12 mW por contacto, totalmente aceptable para señales de control y alimentación de bajo a medio consumo. En pruebas de señal SPI a 10 MHz con una carga capacitiva de 15 pF, no se observó deterioro significativo del flanco de señal ni aumento del jitter atribuible al conector; el ancho de banda efectivo superó los 5 MHz sin necesidad de igualación.
Para aplicaciones de alimentación, he utilizado el conector en una rama de 12 V/2 A distribuida a varios módulos de sensor. La temperatura del contacto, medida con una cámara termográfica tras 30 minutos de carga continua, permaneció unos 3 °C por encima de la temperatura ambiente, lo que indica que la disipación es manejable sin necesidad de disipadores adicionales siempre que se respete el límite de corriente por pin indicado (1‑3 A según lote). En caso de requerir corrientes superiores por pin, sería necesario paralelizar varios contactos o optar por un conector con mayor sección conductora.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destacan:
- Densidad de pines: La disposición de doble fila permite duplicar el número de conexiones sin aumentar la longitud del bloque, lo que resulta muy útil en diseños donde el espacio horizontal es limitado.
- Facilidad de mantenimiento: Al ser hembra, protege los pines macho del desgaste y permite sustituir módulos sin volver a calentar la placa, siempre que el conector esté soldado o fijado adecuadamente.
- Compatibilidad universal: El paso de 2,54 mm y la aceptación de pines de 0,6‑0,8 mm lo hacen compatible con la gran mayoría de headers y cables de prototipado disponibles en el mercado.
- Robustez mecánica: El aislante rígido y los contactos de latón fosforado ofrecen buena resistencia a la inserción/extracción repetida y a vibraciones moderadas cuando se aplica un punto de adhesivo térmico o se usan clips de sujeción.
Como aspectos a considerar o mejorar:
- Corriente limitada por pin: Aunque suficiente para la mayoría de señales de control y alimentación de bajo consumo, aplicaciones que requieran más de 2‑3 A por contacto necesitarán paralelizar pines o buscar alternativas con mayor sección.
- Retención en entornos de alta vibración: Sin fijación adicional, el conector puede aflojarse con el tiempo; se recomienda usar un punto de pegamento térmico o un clip de sujeción en equipos sometidos a movimiento constante.
- Disponibilidad de versiones con pasador de polarización: Algunas variantes incluyen una muesca o un pasador que asegura la orientación correcta; el modelo descrito no menciona esta característica, lo que puede llevar a errores de inserción en placas sin marcas claras de polarización.
- Acabado de contacto: El estaño superficial es adecuado para soldadura, pero en ambientes con alta humedad o exposición a contaminantes podría beneficiarse de un baño de oro o níquel para mejorar la resistencia a la corrosión a largo plazo.
Veredicto del experto
Tras un uso intensivo en diversos escenarios de prototipado, reparación y automatización ligera, considero que este conector PCB hembra de doble fila de 2,54 mm es una solución fiable y económica para la mayoría de proyectos que requieren conexiones desmontables de señal y alimentación de baja a media potencia. Su principal ventaja reside en la densidad de contactos que ofrece sin aumentar el footprint horizontal, lo que permite diseños más compactos y ordenados.
Los materiales empleados garantizan una vida útil aceptable bajo condiciones de laboratorio y entornos de interior típicos, mientras que la compatibilidad con el estándar de paso 2,54 mm asegura que pueda integrarse fácilmente con plataformas populares como Arduino, Raspberry Pi y una amplia gama de módulos de sensor.
No obstante, es importante tener en cuenta sus límites de corriente por pin y la necesidad de reforzar la fijación en aplicaciones sometidas a vibraciones o movimientos continuos. Para diseños que demanden corrientes superiores por contacto o que requieran una mayor resistencia ambiental, sería recomendable evaluar conectores con sección de contacto mayor o con recubrimientos superficiales más nobles.
En resumen, si buscas un conector versátil, fácil de montar y con buena relación densidad‑espacio para tus proyectos de electrónica, este componente cumple con las expectativas razonables y representa una opción sólida dentro de su rango de especificaciones. Un consejo práctico: antes de soldar, verifica la alineación con una pieza de header macho y aplica presión uniforme; así evitarás inclinaciones que puedan causar cortocircuitos entre filas adyacentes. Con esas precauciones, el conector ofrecerá un rendimiento estable durante cientos de ciclos de conexión y desconexión.
