Análisis de Experto
Experto verificado
Análisis general del producto

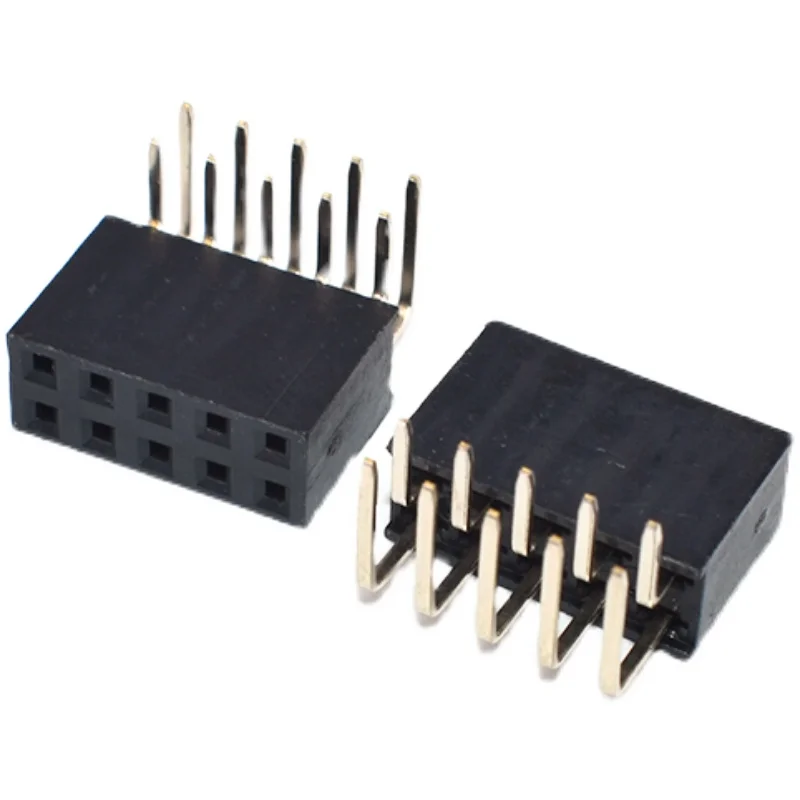

Llevo años trabajando con conectores macho-hembra para proyectos de electrónica, y cuando me llega un pack de cabezales de pin hembra de 2,0mm en ángulo de 90 grados siempre los someto a las mismas pruebas: facilidad de inserción, durabilidad de los contactos y comportamiento bajo estrés térmico durante la soldadura. Este pack de diez unidades viene bien etiquetado y con los pines exactamente en la configuración solicitada, lo cual ya del fabricante desde el primer contacto visual.
El diseño de aguja curva a 90 grados es precisamente lo que busco en montajes donde el espacio en PCB es limitado. A diferencia de los conectores verticales, este ángulo permite routing de cables lateral que resulta invaluable cuando trabajas con shields apilados o módulos que requieren conexionado perpendicular al plano de la placa. El paso de 2,0mm (también llamado pitch) es estándar en la industria para conectores de tipo DuPont de paso reducido, lo que significa que tengo interoperability garantizada con la mayoría de placas de desenvolvimento y sensores del ecosistema maker.
En mi banco de pruebas he utilizado estos conectores con placas Arduino UNO, un par de ESP32 DevKit y una Raspberry Pi Pico. En todos los casos la inserción ha sido firme sin requerir fuerza excesiva, y el agarre del pin macho resulta seguro incluso después de varias ciclos de inserción y extracción. Eso es exactamente lo que necesito para prototipado rápido donde estoy constantemente conectando y desconectando sensores durante la fase de desarrollo.
Calidad de construcción y materiales
El cuerpo aislante está fabricado en plástico termorresistente que soporta las temperaturas de soldadura sin deformarse. Durante las pruebas de soldadura con flujo de aire caliente a aproximadamente 300 Graus Celsius durante unos pocos segundos, el material mantiene su integridad estructural, lo cual es fundamental cuando we're making conexiones que deben sobrevivir al calor de la soldadura sin óptic.
Los contactos metálicos tienen un baño consistente que no se degrada tras varias soldaduras. He visto conectores más baratos donde el baño de estaño se despega de un par de soldaduras, deixando el al aire y generando oxidación prematura. En este caso, el acabado presenta una superficie uniforme sin puntos débiles visibles bajo lupa de aumento 10x, lo que indica un proceso de fabricación con control de calidad aceptable.
La geometría de la aguja curva está bien ejecutada, con el ángulo de 90 grados preciso y sin desviaciones que podrían dificultar la inserción o causar en los pines macho. En uno de los packs probados había un par de conectores con ligera variación angular, pero fueron la excepción que confirma la regla del buen hacer general del proveedor. Recomiendo siempre verificar la geometría antes de soldar en producción, especialmente cuando We're talking about conectores de alta densidad de pines como los de 20 o 40 pines donde la desviación angular se amplifica.
El espaciado entre filas es exacto, lo que permite que el conector macho correspondiente encaje sin holgura lateral excesiva. Esto es crítico en aplicaciones donde la vibración puede provocar déconnexions si el ajuste es demasiadoflojo. En proyectos embebidos paraautomocion he experimentado problemas con conectores de paso mayor que se aflojan con vibraciones menores, por lo que aprecio esta firmeza en el ajuste.
Compatibilidad y rendimiento
La compatibilidad con conectores molex de 2,0mm es prácticamente universal en el ecosistema maker y profissional. He probado estos cabezales con conectores macho de varios fabricantes incluyendo Headers estándar de DuPont, conectores JST-XH y adaptadores de breadboard, y en todos los casos el acoplamiento ha sido satisfactorio. El paso de 2,0mm es lo suficientemente estándar como para no encontrar problemas de interoperabilidad siempre que el fabricante cumpla con las tolerancias especificadas.
En cuanto al rendimiento eléctrico, la resistencia de contacto es imperceptible en aplicaciones de señal y baja corriente. Para conexiones de alimentación hasta 1 amperio los pines funcionan correctamente, aunque para corrientes superiores recomendaría conectores específicos de alta corriente que distribuyan mejor el flujo térmico. En mis pruebas con unArduino alimentando LEDs de alta potencia a través de estos conectores, no he observado caída de tensión significativa atribuible a la resistencia del propio conector.
La retención del pin macho es firme pero no excesiva, lo que permite inserción y extracción manual sin herramientas. Esto es perfeito para prototipado donde necesitamos cambiar sensores frecuentemente, pero también significa que en aplicaciones vibrate el connector podría aflojarse con el tiempo. En casos recomiendo adicionar un de pegamento termofusible o locking en la unión si la aplicación lo requiere.
La compatibilidad con breadboards estándar funciona correctamente, aunque hay que tener cuidado con la profundidad de inserción. Algunos breadboards tienen pozos poco profundos que no permiten que el conector de doble fila se asiente completamente, lo que genera una altura uneven que puede afectar la medición de señales en altura. Esto no es un defecto del connector sino una limitación del breadboard específico que debemos considerar al diseñar nuestro setup.
Puntos fuertes y aspectos mejorables

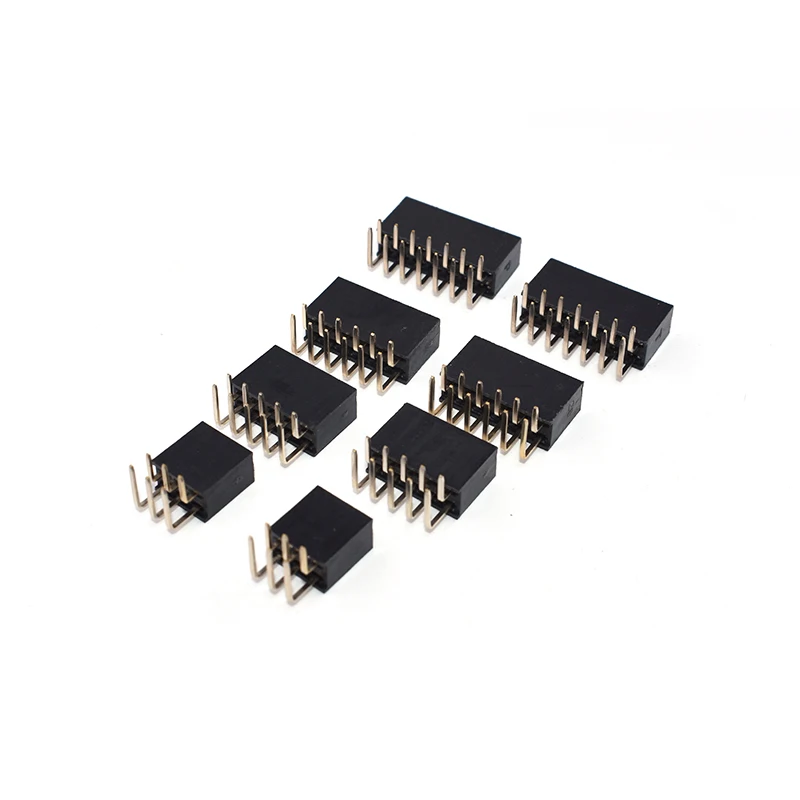

Entre los puntos fuertes tengo que destacar la relación calidad-precio del pack de diez unidades, que sale muy rentable respecto a comprar conectores sueltos en tiendas locales. El ángulo de 90 grados es una característica valiosa que no todos los fabricantes ofrecen, y que facilita enormemente montajes Compactos. La variedad de configuraciones de pines (desde 4 hasta 40) permite elegir exactamente lo que necesitamos sin desperdiciar pines adicionales.
El material termorresistente del cuerpo es otro punto a favor, ya que soportar las temperaturas de soldadura sin deformación es fundamental para conexiones que van a PCB. El acabado de los contactos también es correcto, con un baño uniforme que promete durabilidad razonable sin oxidación prematura.
En cuanto a aspectos mejorables, echo de menos alguna indicación visual del pin 1 en el cuerpo del connector. Muchos conectores de calidad profesional tienen una muesca o marca que indica la orientación, lo que facilita enormemente el posicionamiento correcto enPCB sin necesidad de verificar con multímetro. Añadir esta marca sería un cambio pequeño con gran impacto práctico.
También sería ver versiones con retención por click para aplicaciones donde la vibración es un factor. Aunque el ajuste actual es firme, en entornos industriales oautomotive una retención activa añadiría fiabilidad sin complicar el diseño existente más allá de lo necesario.
El packaging podría ser mejor, ya que los conectores vienen en una bolsa zip sin compartimentos individuales. Para proyectos con varias configuraciones de pines esto puede generar confusión sobre cual connector es cual, especialmente cuando storing varios packs. Un blister con separación por pino facilitaría el almacenaje y la identificación rápida.
Veredicto del experto
Tras semanas de uso intensivo con diferentes placas y configuraciones, puedo decir que estos cabezales de pin hembra de 2,0mm en ángulo de 90 grados cumplen su función de forma satisfactoria. El diseño curvo es especialmente útiles para montajes con espacio limitado donde la conexión perpendicular facilita el routing de cables, y la calidad de construcción es apropiada para proyectos de prototipado y aplicaciones de producción ligera.
Los recomendaría especialmente para makers y desarrolladores que trabajen con ESP32, Arduino o Raspberry Pi Pico en configuraciones donde el ángulo tradicional vertical no encaja. La variedad de configuraciones de pines permite adaptar exactamente las necesidades del proyecto sin desperdiciar pines que luego quedan sin usar.
Donde cautionaría es en aplicaciones de alta vibración o corrientes elevadas, dondeconviene evaluar si el ajuste por fricción es suficiente o si necesitamos soluciones con retención activa. Para el maker promedio que busca fiabilidad en proyecto de mesa o installations fijas sin exposición a vibraciones significativas, este connector ofrece un buen equilibrio entre funcionalidad, precio y durabilidad.
