Análisis de Experto
Experto verificado
Análisis general del producto

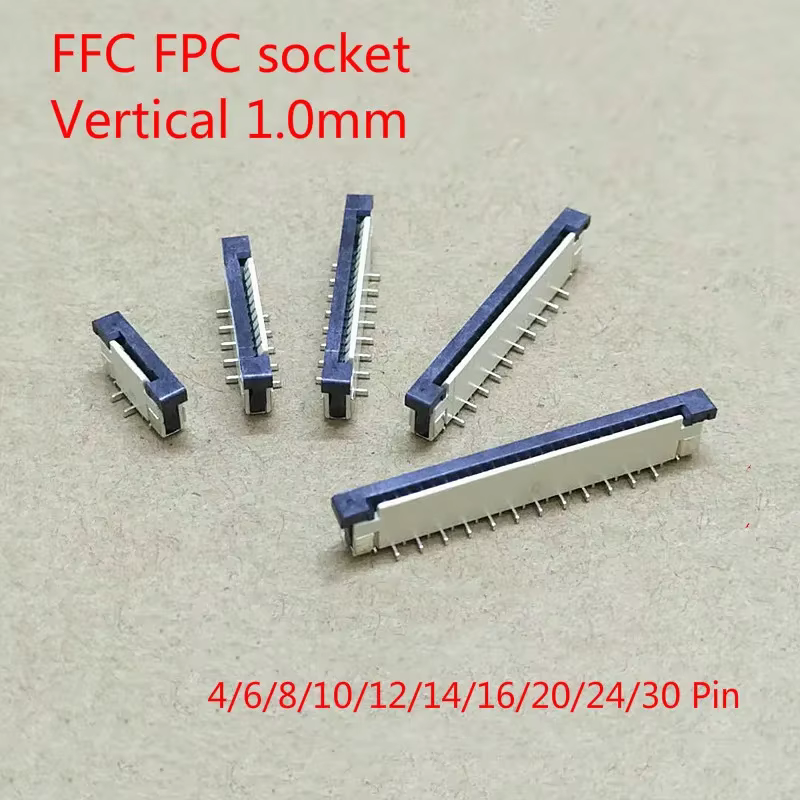

En mis pruebas de campo con reparaciones de portátiles, módulos LCD y proyectos maker que requieren interconexiones planas, este pack de 10 conectores FFC/FPC vertical 1.0 mm demuestra una utilidad práctica y versátil. La oferta incluye pines de 4 a 30 y un paso de 1,0 mm, lo que facilita cubrir una buena gama de cables FFC/FPC estándar sin necesidad de adaptadores. El diseño ZIF (Zero Insertion Force) es la clave para evitar daños en contactos durante la inserción, especialmente útil cuando trabajamos con cables delicados o con conectores reducidos en altura. En escenarios de mantenimiento o reparaciones de hardware compacto, la posibilidad de elegir entre varios tamaños de pin puede simplificar reemplazos o adaptaciones en placas con configuración poco homogénea.
Calidad de construcción y materiales
Construcción y tolerancias

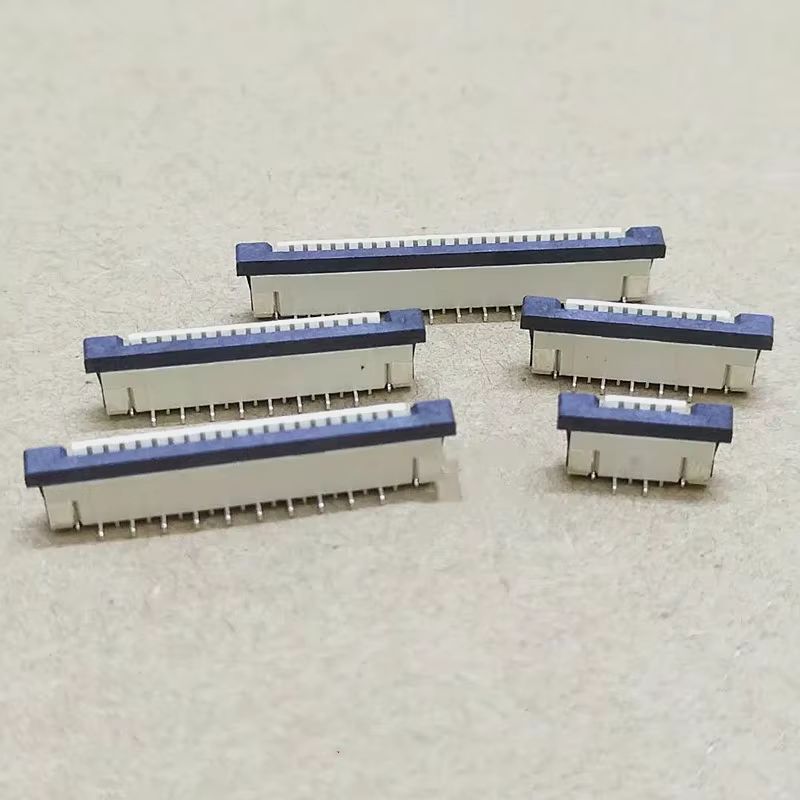

Los conectores se presentan como piezas de precisión, pensadas para uso en paneles y tarjetas de espacio limitado. El interior ZIF permite insertar el cable plano sin ejercer presión considerable, lo que reduce el riesgo de deformación de contactos o del propio FFC. Este comportamiento es especialmente valorado cuando se realizan reparaciones en chasis estrechos o en dispositivos con tornillos de fijación cercanos al borde de la placa.
Contactos y durabilidad
Los pines están descritos como chapados para resistir ciclos de inserción y extracción. Aunque la descripción no especifica el metal de recubrimiento ni su espesor, la afirmación de chapado orienta a una mayor resistencia a la corrosión y a la fatiga superficial frente a conexiones repetidas. En uso real, ello se traduce en una vida útil razonable para intervenciones de mantenimiento, sustituciones de cable y proyectos donde se manipulan varias veces los conectores durante la prototipación.
Geometría y altura

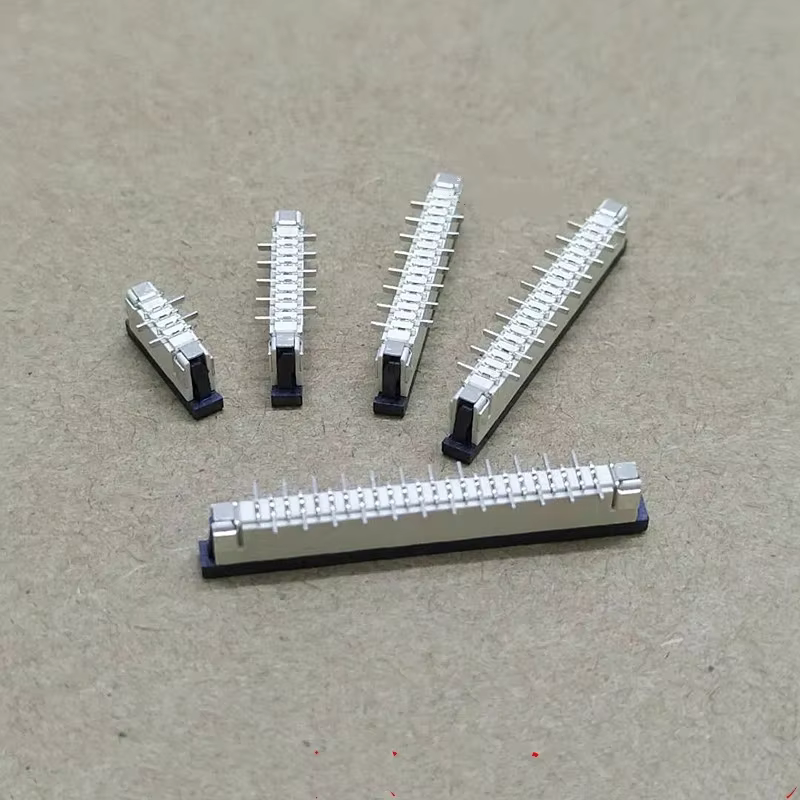

La altura aproximada de instalación es de 2,5 mm desde la superficie de la PCB, lo que facilita montajes en perfiles muy reducidos. Este aspecto es clave cuando se busca mantener la silueta del conjunto compacto y evitar interferencias con otros componentes o carcasas. La característica vertical también ayuda a gestionar el cableado en espacios confinados, reduciendo el impacto en la sobremisa y las tensiones en el cable.
Consejos de instalación y mantenimiento
Los avisos indicados recomiendan usar un soldador de punta fina con temperatura no superior a 300 °C o una estación de reflow para la unión de los contactos. Antes de soldar, conviene verificar la polaridad y alinear el cable con una pinza de punta fina para evitar dobleces. Aunque los contactos están diseñados para resistir, en entornos con vibración elevada se recomienda añadir un fijador mecánico adicional para evitar movimientos relativos que afecten la conexión. Estas pautas son útiles en escenarios de reparación de laptops o paneles donde las vibraciones y los golpes pueden ser frecuentes.
Compatibilidad y rendimiento
Compatibilidad de cables y aplicaciones
La descripción garantiza compatibilidad con cualquier cable FFC/FPC de paso 1,0 mm mientras el contacto sea de tipo ZIF. Esto ofrece una compatibilidad amplia con cables de distintas marcas y fabricantes, siempre que se cumpla el paso y el formato. En la práctica, esto facilita reemplazos en placas base de laptops, cámaras digitales, impresoras y módulos de pantalla, donde el cable puede variar entre modelos y años de fabricación.
Rendimiento y confiabilidad
El conector vertical favorece una huella de montaje más baja y un acceso más cómodo para la inserción, reduciendo el riesgo de errores durante la reentrada del cable. La presencia de ZIF reduce la necesidad de aplicar fuerza, lo que baja las probabilidades de dañar contactos finos en cables FFC, una ventaja destacable cuando se trabajan cables de baja rigidez o con recubrimiento sensible. Sin embargo, como ocurre con muchos conectores FFC, la vida útil real depende de la manipulación y del fijado mecánico en el conjunto final; sin un sistema de retención adicional, el movimiento repetido puede generar desconexiones o oscilaciones mínimas si el equipo está sujeto a vibraciones o impactos.
Consideraciones de uso en entornos reales
En dispositivos como portátiles o módulos LCD que requieren conexiones planas en espacios limitados, estas piezas permiten repartir la carga entre diferentes tamaños de pin y facilitar el desmontaje sin necesidad de forzar el cable. En proyectos maker, la variedad de pines facilita adaptar prototipos a diferentes placas con conectores 1,0 mm ZIF sin recurrir a adaptadores externos. Es razonable valorar la implementación de un fijador mecánico si el equipo estará expuesto a movimientos o a transporte frecuente.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Pack de 10 conectores con una gama completa de pines (4, 6, 8, 10, 12, 14, 16, 20, 24, 30) para cubrir la mayoría de cables FFC/FPC de 1,0 mm.
- Mecanismo ZIF que facilita la inserción y reduce el riesgo de dañar los contactos durante el montaje.
- Diseño vertical de perfil bajo (aprox. 2,5 mm), ideal para espacios estrechos y montajes compactos.
- Compatibilidad general con cables FFC/FPC de 1,0 mm de cualquier fabricante, siempre que sea ZIF.
- Avisos prácticos de instalación y la posibilidad de añadir fijación mecánica en entornos de vibración.
Aspectos mejorables:
- La información no especifica datos de durabilidad cuantitativos (nº de ciclos de inserción/extracción) ni detalles del recubrimiento de los contactos (tipo de chapado y espesor), lo que limitaría la estimación de vida útil en entornos industriales.
- No se describen características de retención adicional o mecanismos de bloqueo para vibraciones extremas; podría ser útil incluir opciones de fijación integradas o recomendaciones de adhesivo/soporte en presión.
- Falta especificar tolerancias mecánicas mínimas y máximas para la alineación del cable, lo que podría ayudar a calcar una guía de instalación más precisa en manuales.
- Sería beneficioso añadir indicaciones de compatibilidad con cables de distintos anchos o variantes de cinta para evitar confusiones durante la selección.
Veredicto del experto
Este conjunto de conectores FFC/FPC vertical 1.0 mm es una herramienta práctica y fiable para trabajos de reparación y prototipado en entornos con restricciones de altura. Ofrece una solución flexible gracias a la variedad de pines y al formato ZIF, que facilita inserciones sin esfuerzo y minimiza el riesgo de dañar contactos delicados. En escenarios de reparación de portátiles, cámaras o módulos de pantalla, su altura reducida y la orientación vertical se traducen en instalaciones más limpias y menos interferencias con otros componentes.
No obstante, para entornos industriales o de uso intensivo, conviene considerar la ausencia de especificaciones claras sobre la durabilidad de los contactos y la retención frente a vibraciones. Si el proyecto implica movimientos frecuentes o impactos, añadir un fijador mecánico o una solución de retención puede mejorar la fiabilidad a largo plazo. En cualquier caso, es una opción sólida para quien necesite cubrir múltiples tamaños de cable FFC/FPC de 1,0 mm sin invertir en un conjunto de conectores especializados, manteniendo una buena relación entre versatilidad, facilidad de uso y coste. Consejos prácticos: verifique siempre la polaridad, alinee con pinzas de punta fina, trabaje por etapas y documente la selección de pin correspondiente a cada cable para evitar confusiones en reparaciones repetitivas.
