Este lote de 10 zócalos IC DIP de agujero redondo está pensado para quienes trabajan con circuitos integrados en formato DIP y necesitan una solución fiable y reutilizable para montaje, prueba y reparación de placas. Los zócalos permiten insertar y extraer los CI de forma sencilla, evitando soldar directamente el chip a la placa de circuito impreso y reduciendo el riesgo de dañar el encapsulado o las pistas durante el mantenimiento.
Los contactos de agujero redondo proporcionan una excelente sujeción de las patillas del circuito integrado y una buena conductividad eléctrica. Gracias a la variedad de tamaños disponibles (desde DIP8 hasta DIP40), este conjunto se adapta a una amplia gama de integrados clásicos utilizados en proyectos de electrónica analógica y digital, desde amplificadores operacionales hasta microcontroladores de 40 pines.
Ventajas de utilizar zócalos IC DIP
El uso de zócalos en lugar de soldar directamente los circuitos integrados en la placa ofrece múltiples ventajas:
- Facilidad de sustitución: si un CI se estropea, basta con retirarlo del zócalo y colocar uno nuevo.
- Protección frente al calor: se evita exponer el encapsulado del chip al calor del soldador.
- Ideal para prototipos: permite probar diferentes integrados en la misma placa sin desoldar.
- Menor desgaste de la PCB: se reducen las intervenciones de soldadura en las pistas de la placa.
Todas estas ventajas convierten a los zócalos IC DIP en un componente casi imprescindible en laboratorios, talleres de reparación y proyectos educativos, donde los circuitos evolucionan con frecuencia y es necesario experimentar con distintas configuraciones de hardware.
Compatibilidad y tamaños incluidos
Los zócalos de este lote están pensados para encapsulados DIP habituales en electrónica de uso general. Entre los tamaños más comunes que suelen encontrarse en este tipo de kits se incluyen:

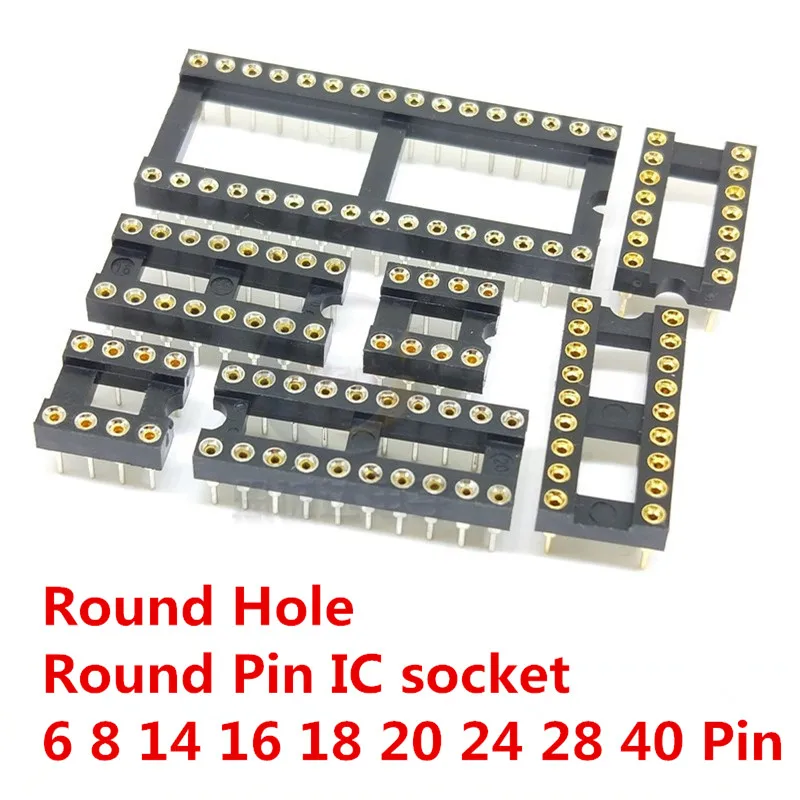

- DIP8 – perfecto para amplificadores operacionales y pequeños controladores.
- DIP14 y DIP16 – muy utilizados en lógica TTL/CMOS, contadores y temporizadores.
- DIP18 y DIP20 – comunes en microcontroladores y conversores A/D de gama básica.
- DIP28 – habitual en microcontroladores de 8 bits y memorias EPROM/EEPROM.
- DIP40 – usado en microcontroladores y procesadores de mayor número de pines.
Antes de montar el zócalo en la placa, conviene verificar el paso entre pines (normalmente 2,54 mm) y la coincidencia con el diseño de la PCB. De este modo, te aseguras de que el integrado quedará perfectamente alineado y de que podrás insertar y extraer el chip sin esfuerzo excesivo.
Montaje en placa de circuito impreso
La instalación de estos zócalos IC DIP es sencilla. Primero, inserta el zócalo en la posición correspondiente de la PCB, asegurándote de respetar la muesca de orientación que indica la posición del pin 1. Una vez colocado, gira la placa con cuidado y suelda cada una de las patillas con un punto de estaño limpio y brillante, evitando puentes entre pines adyacentes.
Después de soldar, conviene revisar visualmente todas las uniones y, si es posible, comprobar la continuidad con un multímetro. Cuando el zócalo esté firmemente fijado, podrás insertar el circuito integrado en su interior, presionando con cuidado de forma uniforme para que las patillas entren en los contactos de agujero redondo sin doblarse.
Aplicaciones típicas
Estos zócalos son muy útiles en una gran variedad de contextos de electrónica:
- Placas de desarrollo y prototipos donde los integrados pueden cambiarse con frecuencia.
- Reparación de equipos antiguos que utilizan lógica DIP y necesitan reemplazo de chips dañados.
- Proyectos educativos en los que estudiantes aprenden a identificar integrados y montar circuitos.
- Laboratorios de pruebas que requieren probar distintos CI en una misma placa base.
En todos estos casos, un lote de zócalos de diferentes tamaños ofrece la flexibilidad necesaria para cubrir la mayoría de integrados habituales, evitando tener que recurrir a soluciones improvisadas o soldaduras repetidas.
Resumen
En resumen, este lote de 10 zócalos IC DIP de agujero redondo es un recurso muy práctico para cualquier persona que trabaje con electrónica a nivel de hobby o profesional. Permite montar, probar y sustituir circuitos integrados con facilidad, protege tanto la placa como los chips y facilita el mantenimiento a largo plazo de tus proyectos.
Si buscas una forma sencilla de hacer tus montajes más flexibles y fáciles de reparar, estos zócalos IC DIP son una inversión pequeña con un impacto muy positivo en la calidad y la durabilidad de tus desarrollos electrónicos.
