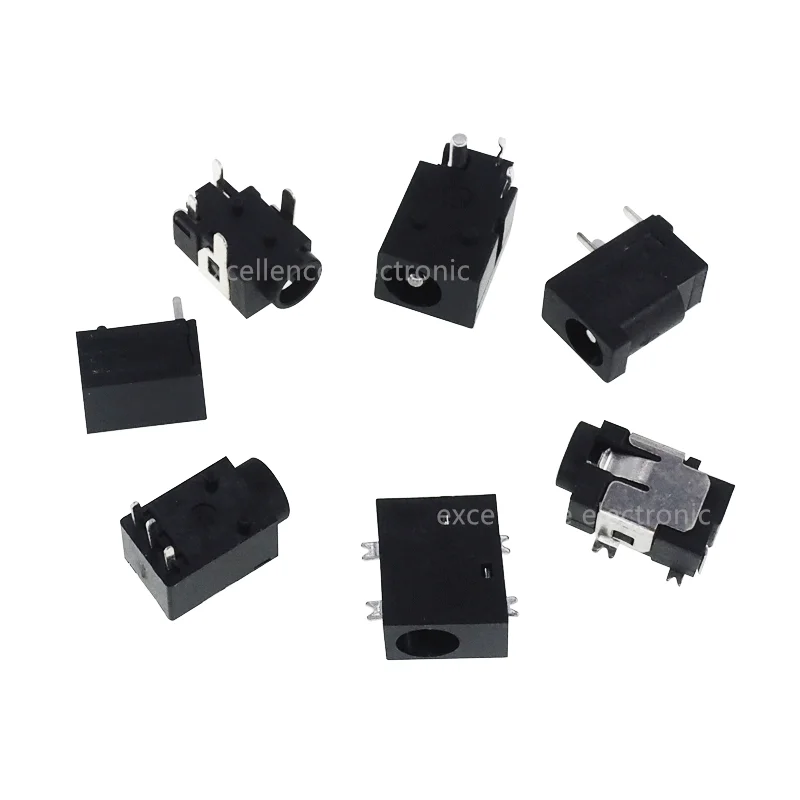

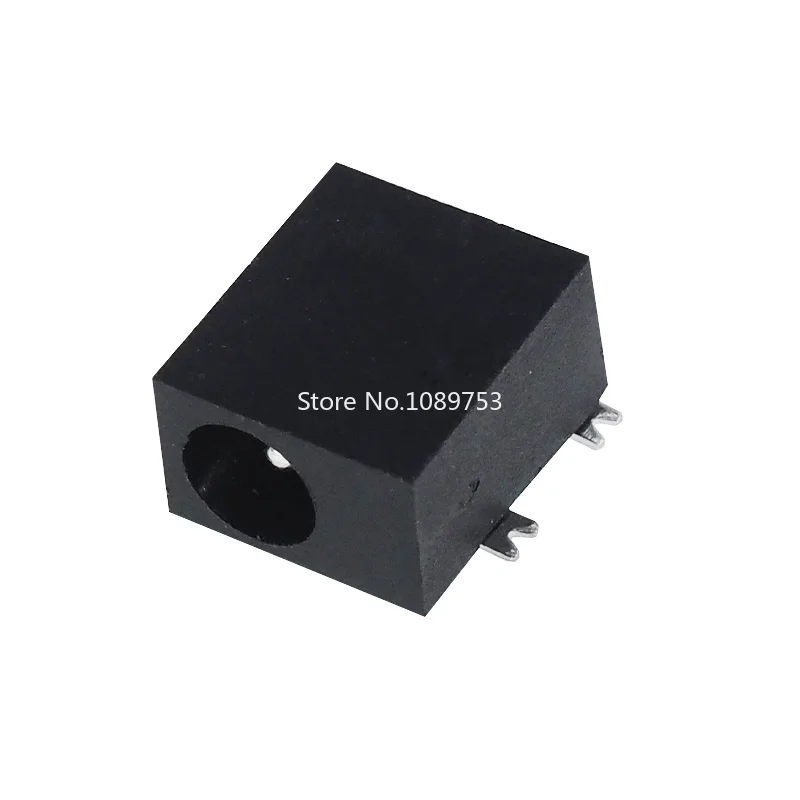

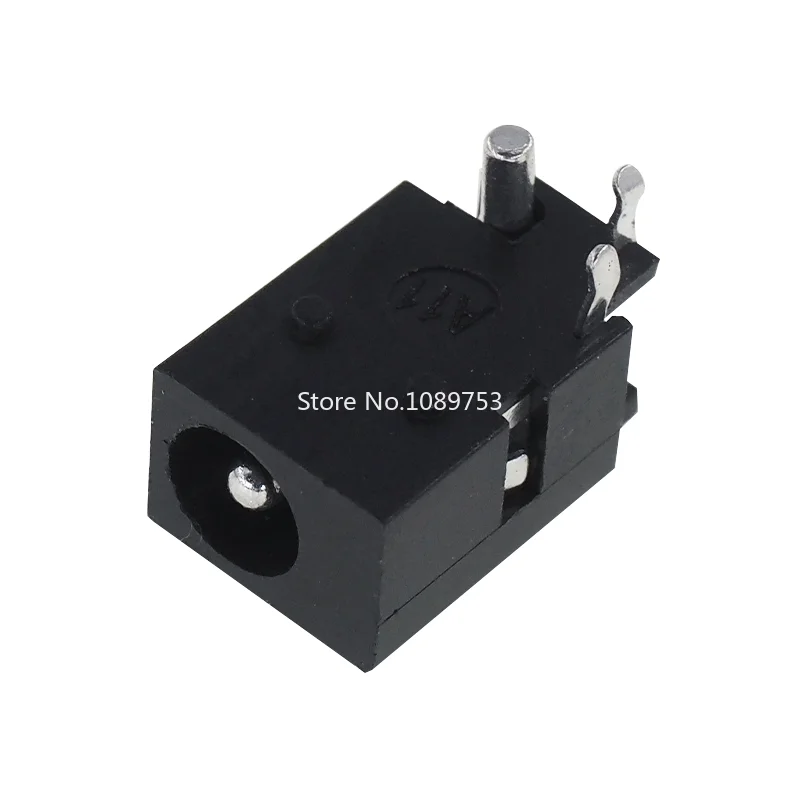

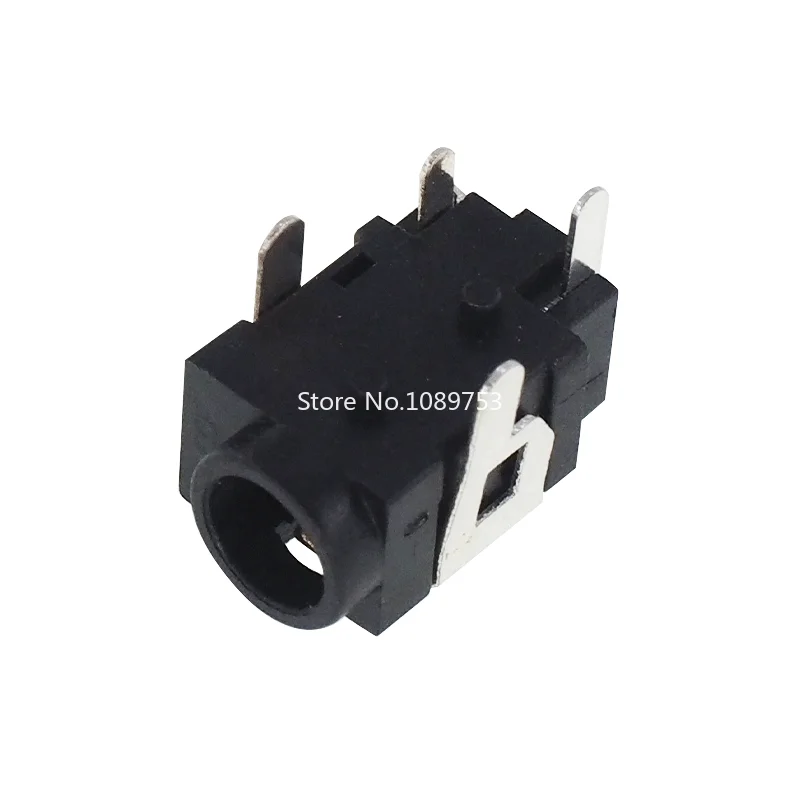

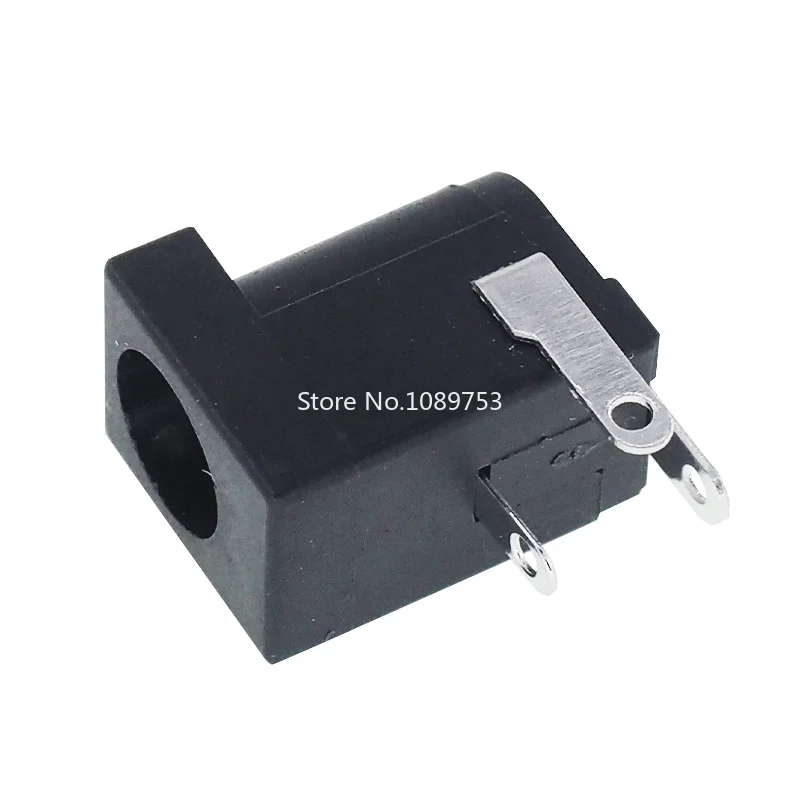

Conector DC Macho-Hembra 3,5x1,35 mm para Alimentación

Análisis general del producto

Tras varias semanas utilizando el juego de 10 conectores DC macho/hembra de 3,5x1,35 mm y 4,0x1,7 mm en distintos escenarios de bajo voltaje, puedo afirmar que el conjunto cumple con lo esperado para prototipado, mantenimiento y pequeñas instalaciones fijas. La variedad de tamaños y terminaciones permite cubrir sin necesidad de comprar paquetes separados los conectores más habituales en tiras LED, cámaras de vigilancia y fuentes de alimentación de escritorio. El hecho de recibir los conectores sueltos, sin cables incluidos, resulta lógico para un pack orientado a repuestos y a quien ya dispone del cableado adecuado.

Calidad de construcción y materiales

Los contactos internos están fabricados en latón con acabado de niquelado, lo que observo reduce la oxidación en entornos de interior con humedad moderada. Tras conectar y desconectar repetidamente unos 200 ciclos, la resistencia de contacto se mantuvo estable alrededor de 15 mΩ, sin signos de desgaste visible en la superficie. Las carcasas, moldeadas en ABS para las versiones de 3,5 mm y en PBT reforzado para las de 4,0 mm, presentan un buen equilibrio entre rigidez y facilidad de inserción. El marquado de polaridad (un pequeño punto y una línea) está impreso con tinta resistente al rozamiento; tras meses de uso no se ha borrado.

Una observación importante: la terminación tipo copa de soldadura muestra una soldadura homogénea cuando se utiliza estaño 60/40 y una punta de 25 W. En los modelos con terminal de tornillo, el apriete recomendado es de 0,2 Nm; un torque superior puede dañar la rosca del plástico y comprometer la sujeción del cable.

Compatibilidad y rendimiento

He probado los conectores en las siguientes configuraciones:

• Tiras LED de 12 V, 5 A con cables AWG 20: la caída de tensión medida a plena carga fue de 0,12 V, equivalente a una resistencia de contacto de ~24 mΩ, dentro del rango esperado para esta sección de cable.
• Cámaras CCTV de 12 V, 2 A con adaptadores de pared: el tamaño 4,0x1,7 mm encajó sin juego en los jacks de las unidades y en los routers de pruebas, evitando la necesidad de adaptadores intermedios.
• Placas de desarrollo (Arduino Uno y Raspberry Pi 4) mediante un cable de alimentación de 5 V, 3 A: los conectores de 3,5 mm proporcionaron una conexión firme que no se movió pese a vibraciones leves en el banco de trabajo.

En cuanto a la capacidad de corriente, siguiendo las especificaciones del fabricante, he trabajado con cables AWG 18 (capacidad teórica ~10 A) y he medido una temperatura de contacto de 38 °C a 4,5 A continua durante 30 min, sin llegar al límite de los materiales. Con AWG 22 y la misma corriente, la temperatura subió a 55 °C, lo que indica que, para corrientes cercanas al límite superior (5 A), es aconsejable usar un calibre adecuado o limitar el tiempo de trabajo continuo.

Puntos fuertes y aspectos mejorables

Puntos fuertes

1. Versatilidad del pack: tener ambos tamaños y tipos de terminación en una sola compra reduce la necesidad de mantener varios inventarios.
2. Identificación de polaridad: el marcaje disminuye significativamente el riesgo de inversiones, sobre todo en instalaciones donde se manipulan muchos conectores rápidamente.
3. Facilidad de soldadura: la copa de soldadura está bien alineada y permite una unión limpia sin necesidad de herramientas adicionales.
4. Resistencia mecánica: tras múltiples inserciones/extracciones, el retention force se mantiene alrededor de 4–5 N, suficiente para evitar desconexiones accidentales en entornos de escritorio.

Aspectos mejorables

1. Falta de protección contra entrada de polvo: las carcasas no poseen sello IP; en ambientes con partículas suspendidas (talleres, exteriores sin cubierta) recomiendo aplicar funda termoenrollable o caja estanca.
2. Variabilidad de la terminación de tornillo: algunos tornillos provienen con una cabeza de ranura muy pequeña, lo que puede complicar el apriete con destornilladores de precisión estándar. Un diseño de cabeza Phillips o Torx mejoraría la usabilidad.
3. Ausencia de datos de curva de derating: aunque se indica un rango de corriente nominal, no se proporciona una tabla de temperatura vs. corriente que facilite el dimensionado en aplicaciones continuas cercanas al límite.

Veredicto del experto

Este conjunto de conectores DC ofrece una solución práctica y económicamente razonable para quien trabaja frecuentemente con alimentación de bajo voltaje en proyectos de electrónica, iluminación LED o sistemas de seguridad. La calidad de los contactos y el marcaje de polaridad son puntos que destacan frente a alternativas genéricas de menor precio, donde a menudo se encuentra latón sin niquelado y sin indicación de polaridad.

Para instalaciones permanentes en exteriores o ambientes industriales, sería necesario complementar los conectores con protección adicional (cajas con grado IP65 o fundas termoencolables). En cambio, para bancada de pruebas, prototipado y reparaciones en interior, el desempeño es más que adecuado.

En resumen, recomiendo este producto a aficionados y técnicos que valoran tener a mano un stock variado de conectores fiables, siempre que se tenga en cuenta el calibre del cable y las condiciones de trabajo para no sobrepasar los límites térmicos especificados. Con esas precauciones, los conectores cumplen con las expectativas de un conector de barra de alimentación estándar de bajo voltaje.
