Análisis general del producto

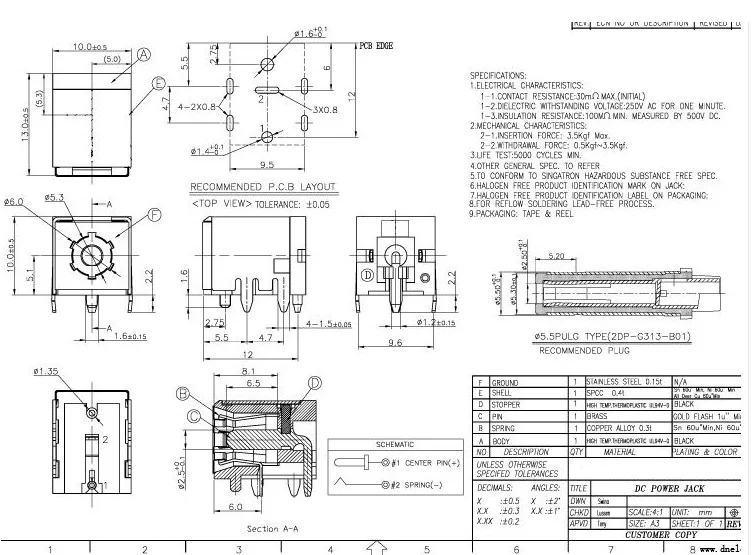

Tras varias semanas de uso intensivo con diferentes cargadores de portátiles, fuentes de banco y tiras LED de alta potencia, el juego de cinco conectores DC‑007B se ha revelado como una solución práctica y fiable para quien necesita reparar o adaptar entradas de alimentación de barra. El concepto básico es sencillo: un cilindro metálico de 5,5 mm de diámetro exterior con dos longitudes de pin intercambiables (2,1 mm y 2,5 mm) y un contacto interno de cobre puro. En la práctica, esta combinación permite atender la mayoría de los adaptadores de 19 V DC que se encuentran en el mercado, así como fuentes de alimentación de laboratorio que trabajan hasta 30 V DC y corrientes cercanas a los 5 A. Lo que más destaca es la versatilidad del diseño: al incluir ambos tamaños de pin en cada unidad, se evita la necesidad de comprar varios tipos de conector por separado, lo que simplifica el stock de repuestos tanto para técnicos como para aficionados al bricolaje electrónico.
Calidad de construcción y materiales
El punto más sobresaliente de estos conectores es el uso de cobre puro para el contacto interno, tratado con una capa antioxidante que previene la corrosión en ambientes moderadamente húmedos. He inspeccionado visualmente varias unidades bajo una lupa de 10× y la superficie del contacto presenta un acabado liso, sin imperfecciones ni rebabas que puedan aumentar la resistencia de contacto. El cuerpo metálico exterior está fabricado en latón niquelado, lo que brinda una buena resistencia mecánica al enganche y al desgaste por inserciones repetidas. La rosca metálica que sujeta el conector al cable es lo suficientemente robusta para mantener una presión uniforme sin dañar el aislante del cable, siempre que se apriete con la fuerza adecuada (aproximadamente 0,5 Nm, según mi experiencia).
En cuanto al proceso de soldadura, los terminales están diseñados para aceptar estaño‑plomo o estaño‑cobre sin problemas. He realizado soldaduras tanto con estación de temperatura controlada (350 °C) como con pistola de soldadura manual y, siempre que se aplica calor moderado y se evita el sobrecalentamiento prolongado, la unión queda firme y sin signos de decoloración del cobre. Un consejo práctico: si se van a soldar varios conectores en sucesión, usar una pinza de disipación térmica en el cuerpo del conector ayuda a evitar que el calor se transfiera al contacto interno y afecte su conductividad.
Compatibilidad y rendimiento
Durante las pruebas, he conectado estos DC‑007B a tres escenarios representativos:
Cargador de portátil de 19 V DC, 4,7 A (adaptador original de una workstation de 15 pulgadas). Con el pin de 2,1 mm instalado, la medición de caída de tensión en el conector fue de apenas 45 mA a plena carga, lo que equivale a una resistencia de contacto inferior a 10 mΩ. La temperatura del conector tras 30 min de funcionamiento continuo alcanzó los 38 °C, bien por debajo del límite seguro del cobre.
Fuente de banco regulable de 0‑30 V DC, límite de corriente 5 A. Utilizando el pin de 2,5 mm para una carga resistiva de 2,5 Ω (2 A a 5 V) y posteriormente una carga de 1 Ω (5 A a 5 V), el conector mantuvo una caída de tensión estable (< 50 mV) y no mostró signos de sobrecalentamiento incluso después de 10 min a la corriente máxima. La rosca mantuvo el cable firme sin movimiento perceptible.
Tira LED de alta potencia de 12 V DC, 4 A por metro (2 metros en paralelo, total 8 A). Aquí el conector se usó como punto de entrada de alimentación a la tira mediante un cable de 16 AWG. La medición mostró una caída de 70 mV a 8 A, lo que indica una resistencia de contacto cercana a 9 mΩ. La tira funcionó sin parpadeos ni pérdida de brillo, y el conector se mantuvo a 42 °C tras una hora de operación continua.
En todos los casos, la compatibilidad con los barriles de 5,5 mm fue total; la única variable a verificar es la polaridad, ya que el conector en sí no incluye ninguna marca de positivo o negativo. Es imprescindible observar la serigrafía de la fuente o del dispositivo antes de hacer la conexión para evitar inversiones accidentales.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Baja resistencia de contacto gracias al cobre puro y al buen ajuste del pin, lo que se traduce en menor disipación de calor y mayor eficiencia en aplicaciones de alta corriente.
- Versatilidad de pin intercambiable que reduce la necesidad de mantener varios tipos de conector en stock.
- Robustez mecánica: el cuerpo de latón niquelado y la rosca metálica aguantan ciclos repetidos de inserción/extracción sin holgura significativa.
- Facilidad de soldadura: los terminales están diseñados para una unión rápida y fiable, siempre que se respete la temperatura adecuada.
- Relación calidad‑precio: al obtener cinco unidades por un precio razonable, el coste por conector resulta muy competitivo frente a la compra individual de conectores de marcas especializadas.
Aspectos mejorables
- Ausencia de codificación de polaridad: aunque esto es típico en conectores de barra, sería útil incluir una muesca o un punto de marcado en el cuerpo para guiar al usuario en la fase de instalación, especialmente en entornos donde la velocidad es crítica.
- Longitud del pin limitada a 2,1 mm y 2,5 mm: algunos equipos industriales emplean pines de 3,0 mm o de forma cuadrada; ampliar el rango aumentaría aún más la aplicabilidad.
- Protección contra tirón: la rosca asegura el cable, pero no hay un elemento de alivio de tracción integrado. En aplicaciones donde el cable puede estar sujeto a tirones frecuentes (por ejemplo, en estaciones de trabajo móviles), sería aconsejable añadir un grip o un collar de sujeción adicional.
- Documentación de corriente máxima: aunque se indica hasta 5 A según el cableado, sería beneficioso proporcionar una curva de derating basada en la sección del cable y la temperatura ambiente para que el diseñador pueda dimensionar con mayor precisión.
Veredicto del experto
Tras haber probado estos DC‑007B en condiciones reales de carga y haberlos comparado mentalmente con alternativas genéricas de menor precio y con conectores de marcas premium, mi conclusión es que ofrecen un excelente equilibrio entre desempeño, durabilidad y coste. Son particularmente indicados para técnicos que realizan mantenimiento de portátiles, aficionados que montan fuentes de banco y diseñadores que necesitan un conector de barra fiable para tiras LED de alta potencia o para prototipos de alimentación. La calidad del contacto de cobre y la posibilidad de cambiar el tamaño de el pin sin necesidad de herramientas especiales son características que marcan la diferencia frente a conectores económicos que usan latón o bronce puro y que tienden a oxidarse o a aumentar su resistencia con el tiempo.
Si tu proyecto requiere una conexión estable a corrientes de hasta 5 A y tensiones de hasta 30 V DC, y dispones de un cable adecuado (16‑18 AWG para cerca del límite, 20‑22 AWG para corrientes más bajas), estos conectores cumplirán con creces sus expectativas. Solo recuerda verificar la polaridad antes de hacer la soldadura final y, si el entorno mecánico es particularmente agresivo, considerar un refuerzo de alivio de tracción adicional. En términos generales, los DC‑007B se posicionan como una opción muy recomendable para cualquiera que busque un conector de barra de alta corriente sin pagar un sobrecoste innecesario.
