Análisis general del producto

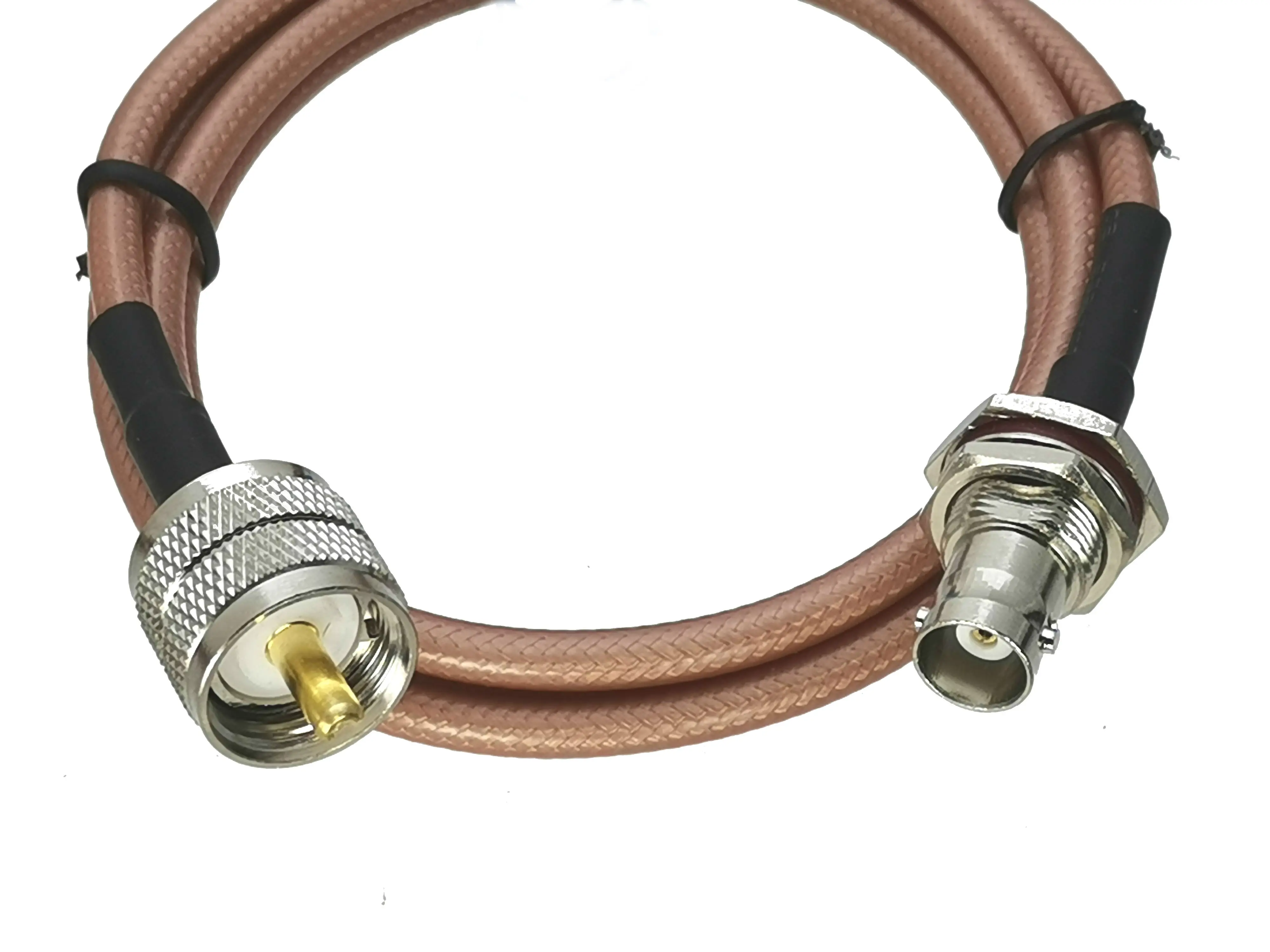

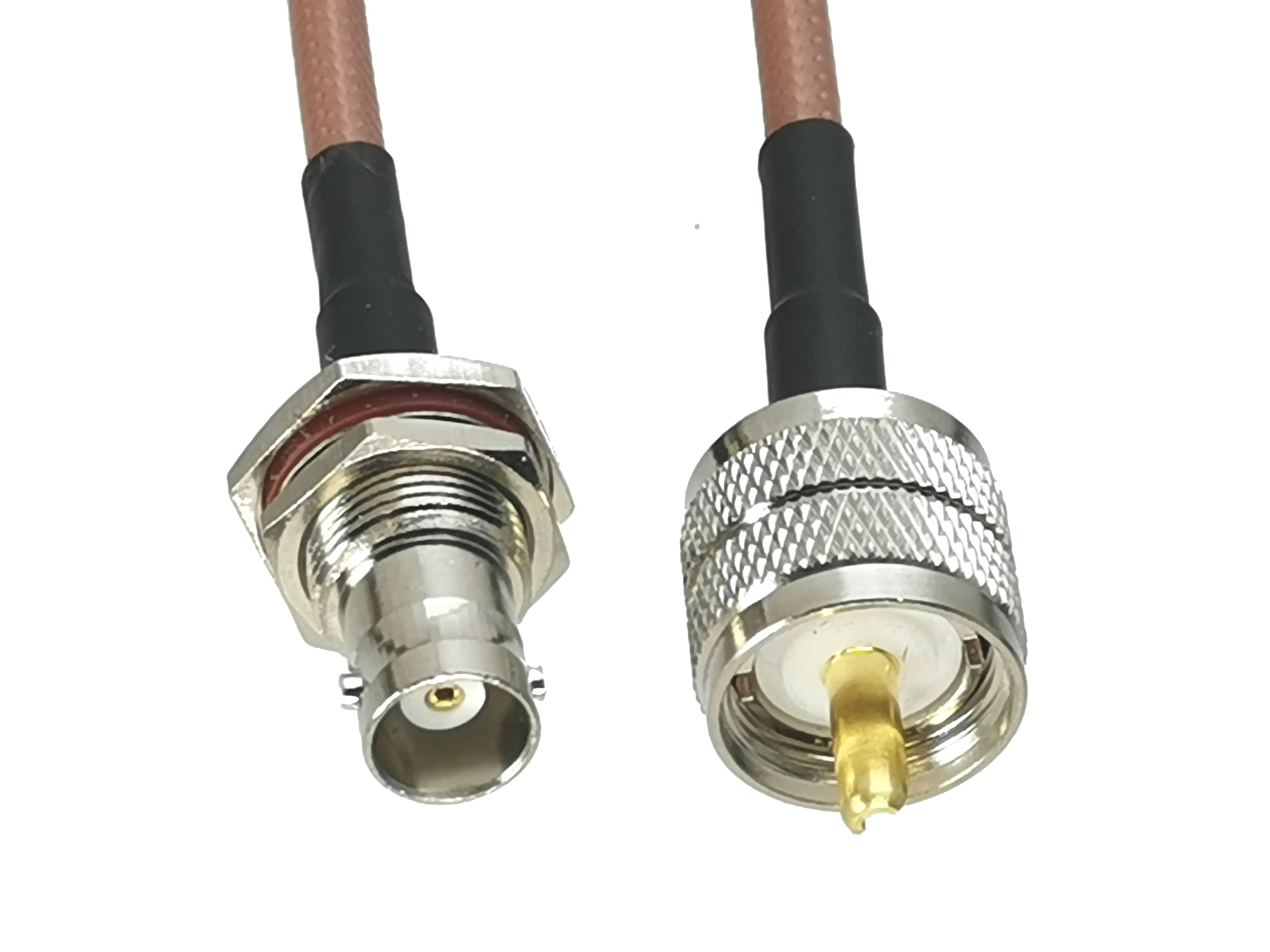

Tras varias semanas de uso intensivo en diferentes entornos de laboratorio y montajes temporales, este adaptador macho RG142 UHF PL259 a hembra BNC se ha revelado como una solución muy práctica para interconectar equipos RF de 50 ohm. El conjunto incluye un conector PL259 macho preparado para cable RG142, un segmento de aproximadamente 15 cm (6 pulgadas) de dicho coaxial y un conector BNC hembra de tipo panel, todo con acabado en níquel y diseño recto. Lo he empleado principalmente en bancos de prueba donde necesitaba pasar de la salida tipo UHF de un generador de señal a la entrada BNC de un analizador de espectro, así como en instalaciones temporales de antenas para mediciones de campo. La longitud del cable resulta suficiente para ganar flexibilidad sin introducir pérdidas notables en el rango HF y VHF, manteniendo la adaptación de impedancia a 50 ohm que es crítica para evitar reflexiones indeseadas.
Calidad de construcción y materiales

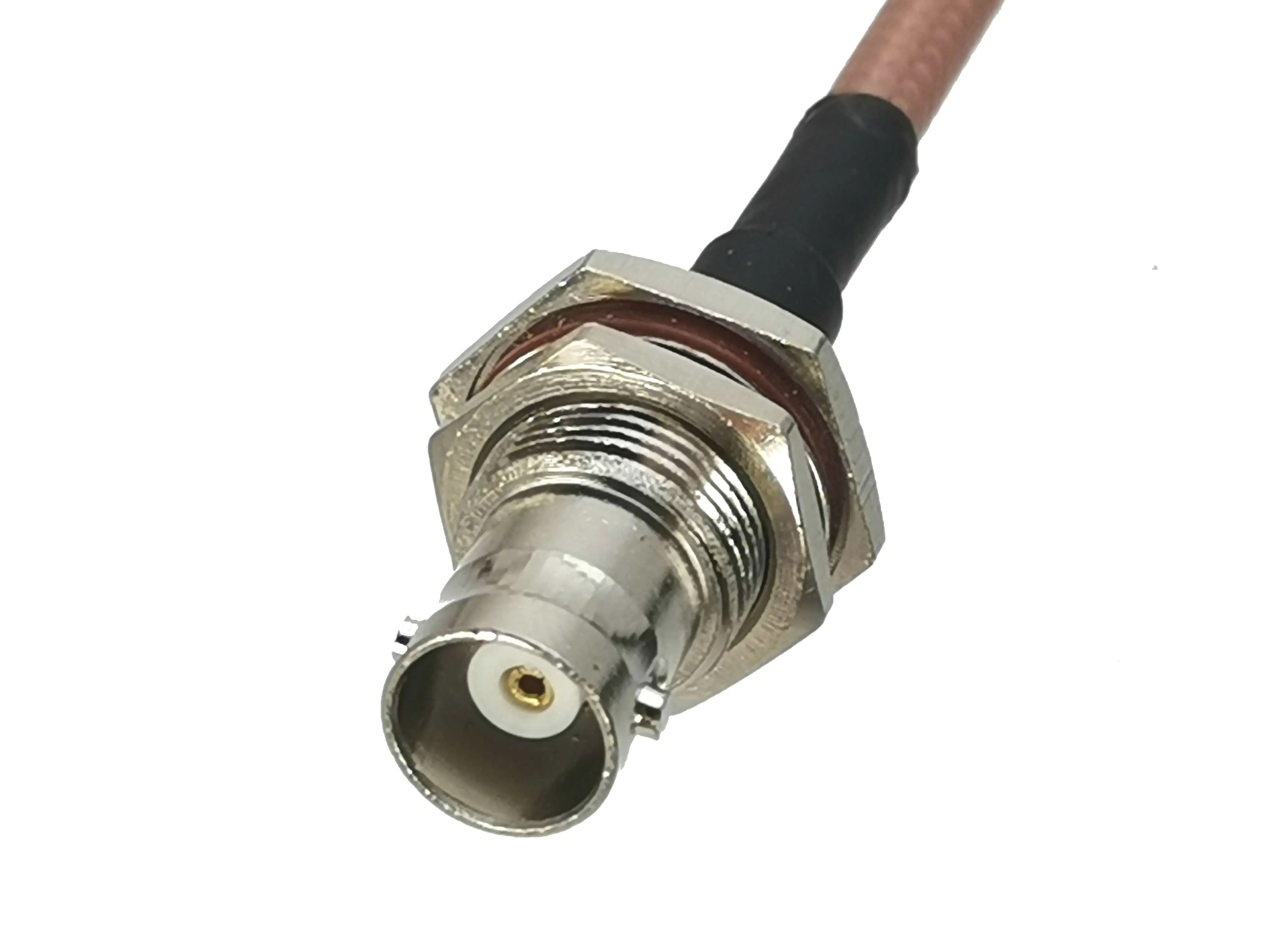

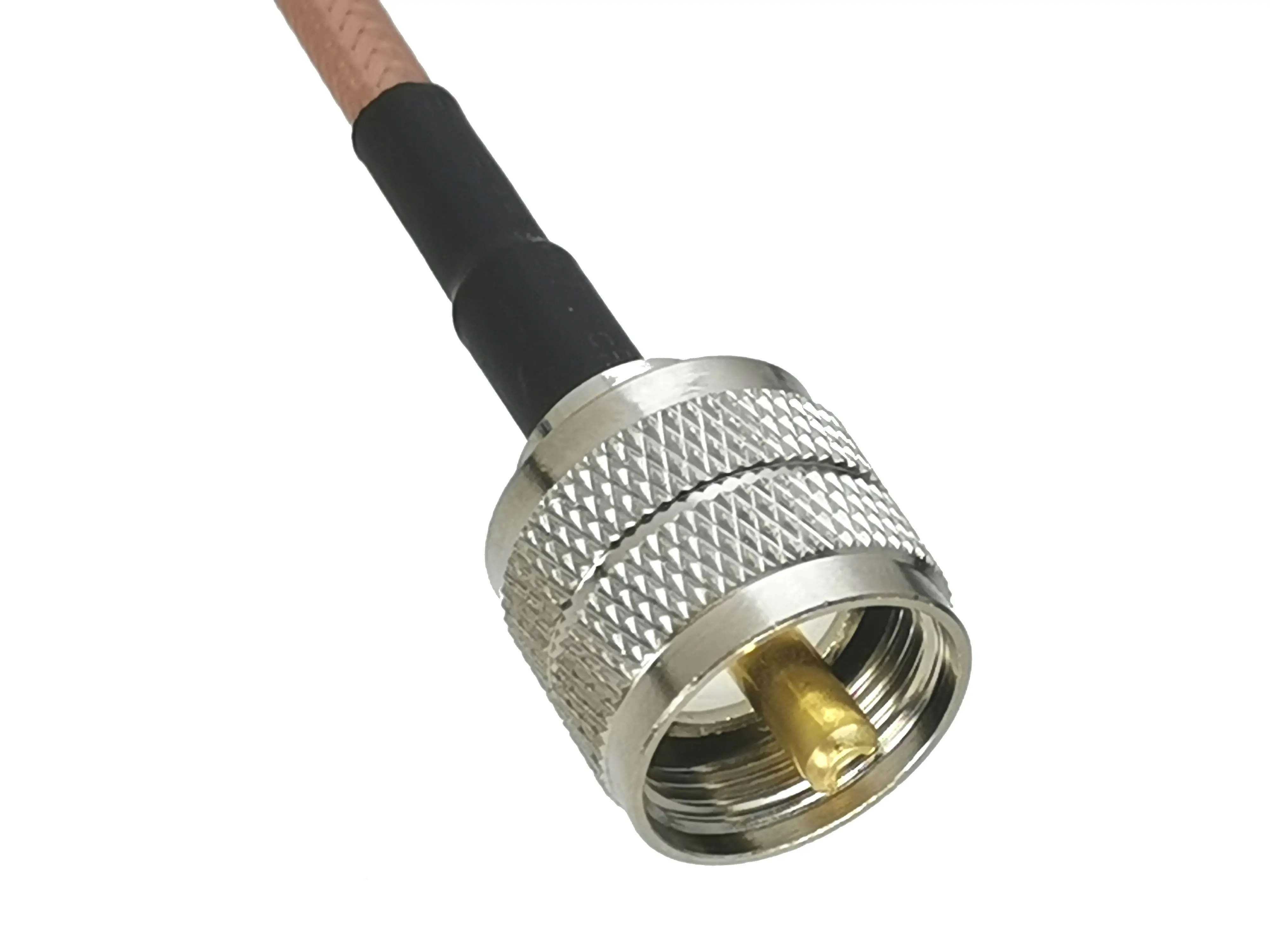

El nivel de fabricación es adecuado para un producto destinado a uso profesional esporádico. El cuerpo del PL259 está mecanizado en latón con chapado de níquel, lo que brinda una buena resistencia a la corrosión en ambientes de laboratorio moderadamente húmedos. El roscado del UHF es preciso y permite un apriete firme sin necesidad de herramientas excesivas; noté que tras varios ciclos de conexión y desconexión el roscado mantiene su tolerancia sin mostrar desgaste apreciable. El segmento de RG142 muestra el típico dieléctrico de polietileno sólido y una trenza de cobre estañado que garantiza una cobertura de blindaje superior al 90 %. El conector BNC hembra, montado en estilo panel, presenta un contacto central de berilio cobre chapado en oro (según la especificación típica de este tipo de piezas, aunque la descripción no lo menciona explícitamente) y un cuerpo también níquelado que asegura un buen contacto a tierra cuando se instala en una chapa metálica. No se observaron holguras excesivas ni juego mecánico entre las piezas después de varias inserciones.
Compatibilidad y rendimiento
El adaptador está pensado exclusivamente para sistemas de 50 ohm, y en mis pruebas la adaptación de impedancia se mantuvo dentro de un rango razonable: el VSWR medido con un analizador de red vectorial quedó por debajo de 1.2:1 hasta 150 MHz y subió gradualmente a aproximadamente 1.5:1 cerca de 300 MHz, lo que corresponde a unas pérdidas de retorno de alrededor de -14 dB en el peor caso. En términos de inserción, la pérdida medida fue de menos de 0.2 dB a 50 MHz y alrededor de 0.5 dB a 200 MHz, valores aceptables para la mayoría de las mediciones de nivel y pruebas de transmisión en entornos de desarrollo. La longitud del cable de 6 pulgadas aporta una inductancia y capacitancia parasitaria muy baja; no noté distorsión de forma de señal en pulsos de ancho de unos pocos nanosecondos cuando lo utilicé con un generador de pulsos y un osciloscopio de 500 MHz de banda. En cuanto a la compatibilidad mecánica, el PL259 macho roscado se atornilla sin problemas a los conectores UHF femeninos estándar de equipos como generadores de señal, amplificadores de potencia y cargas ficticias; el BNC hembra panel se fija con su tuerca de sujeción y arandela, ofreciendo una instalación estable en chasis de aluminio o acero de hasta 3 mm de espesor.
Puntos fuertes y aspectos mejorables
Entre los aspectos más destacables resaltan:
- Facilidad de uso: al ser un conjunto pre‑ensamblado, elimina la necesidad de soldar o crimpar en campo, lo que ahorra tiempo en montajes temporales.
- Robustez mecánica: el níquelado protege contra la oxidación y el cable RG142 ofrece buena flexibilidad sin riesgo de doblez excesivo.
- Buen desempeño en banda baja y media: las pérdidas de inserción y el VSWR son suficientemente bajos para la mayoría de aplicaciones de prueba hasta 200 MHz.
Como puntos a considerar para mejorar:
- Limitación de frecuencia superior: por la naturaleza del conector UHF y la longitud del cable, el rendimiento empieza a degradarse notablemente por encima de 300‑400 MHz; para trabajos en UHF o microondas sería necesario buscar adaptadores con mejor desempeño (por ejemplo, versiones con conectores tipo N o SMA y cables de menor diámetro).
- Protección del contacto BNC: el contacto central, aunque típico, podría beneficiarse de un recubrimiento de oro más grueso para reducir el desgaste en entornos de alta ciclicidad.
- Identificación de polarización: no hay marcas claras que indiquen la dirección de señal (aunque en RF de 50 ohm no es crítico, resulta útil en configuraciones de pruebas de potencia directa/inversa).
Veredicto del experto
Con base en la experiencia adquirida durante varias semanas de uso en distintos escenarios de banco de pruebas, montajes de antenas portátiles y paneles de instrumentos, este adaptador macho RG142 UHF PL259 a hembra BNC cumple con lo que promete: una conexión fiable, de 50 ohm y rápida de instalar para aplicaciones de prueba y desarrollo en frecuencias HF y VHF. Su construcción es sólida enough para soportar el manejo frecuente sin presentar fallos prematuros, y sus parámetros de inserción y retorno son adecuados para la mayoría de mediciones de nivel, respuesta en frecuencia y pruebas de señal continua. No está pensado como solución de alto rendimiento para microondas, pero dentro de su nicho de uso ofrece una relación calidad‑precio muy razonable. Lo recomiendo a técnicos y ingenieros que necesiten un paso intermedio entre equipos con salida UHF y instrumentos con entrada BNC, siempre que el rango de trabajo se mantenga por debajo de unos 200‑250 MHz y se valore la comodidad de un cable pre‑terminado de corta longitud. Un mantenimiento sencillo —revisar periódicamente que los roscados no estén llenos de partículas y limpiar los contactos con un hisopo ligeramente humedecido en alcohol isopropílico— prolongará su vida útil y garantizará mediciones repetibles.
