Descripción

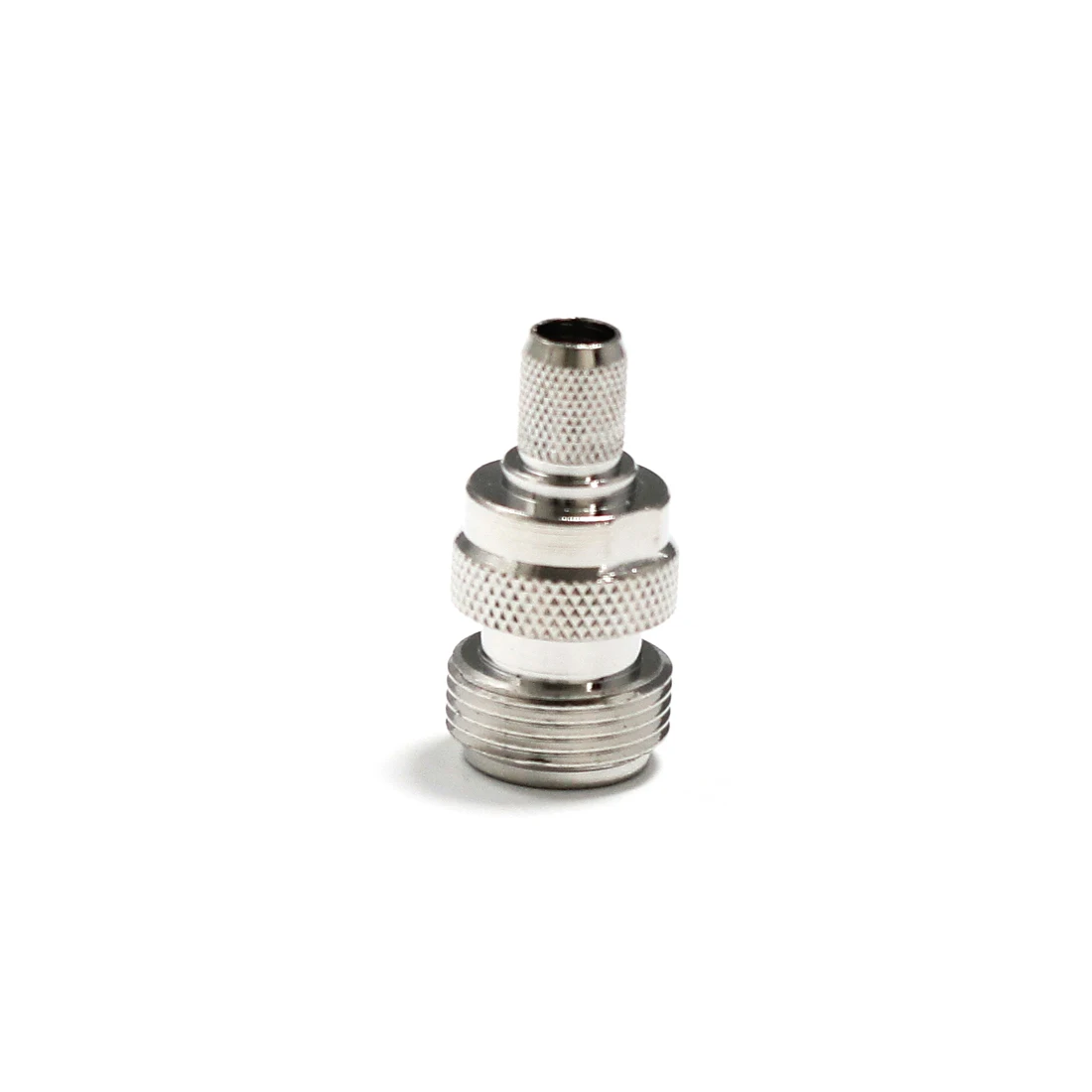

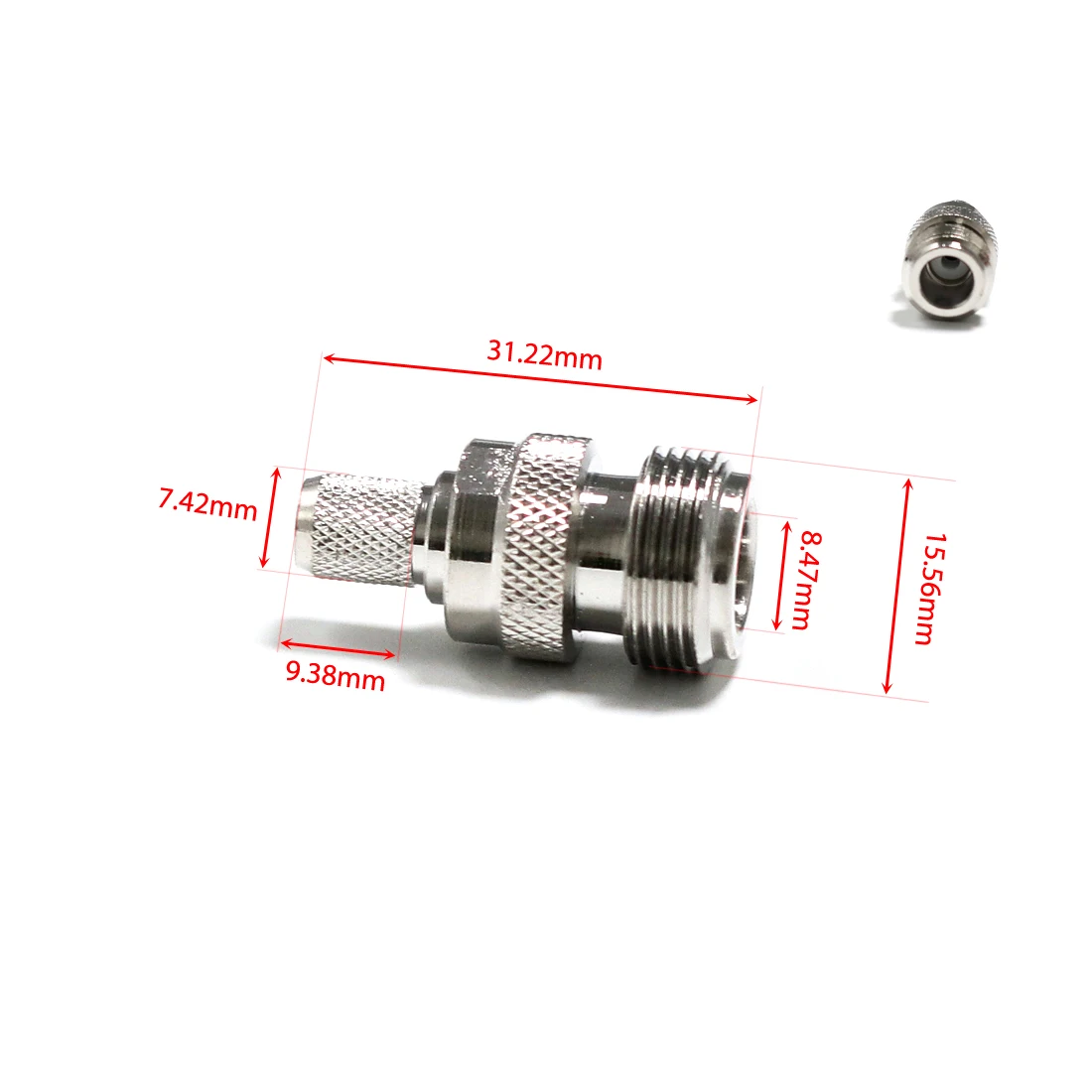

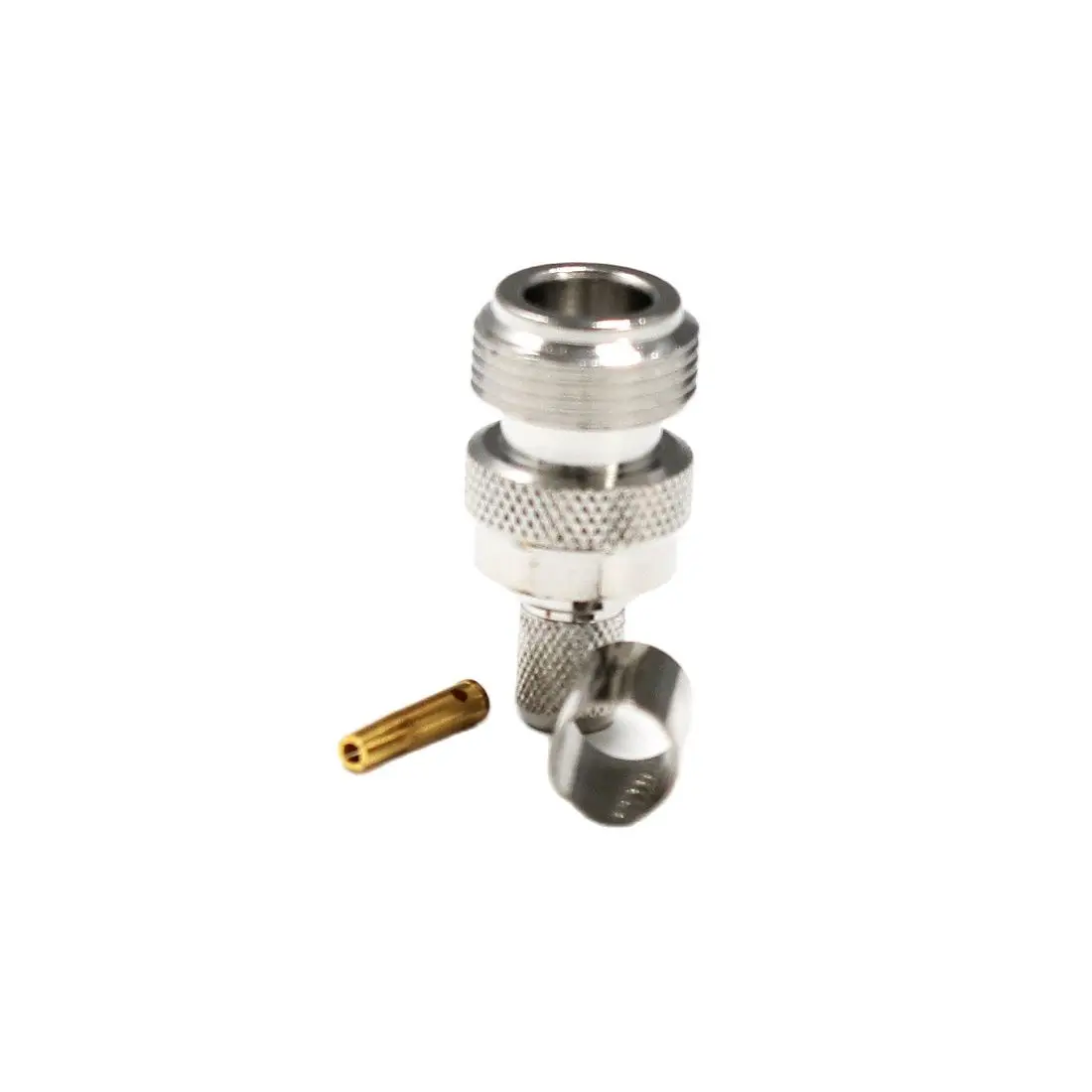

1 conector coaxial RF hembra tipo N engarzado para cable 240 recto niquelado
Descripción:
El tipo N se utiliza en conexión con cable coaxial RF en la radio.
instrumento, equipo de comunicación, prueba de microondas y lanzamiento de tierra.
sistema en vibraciones y circunstancias climáticas adversas.
Estándar aplicable:
MIL-C-39012
CECC 22210
IEC-60169-16
Serie de productos:
N
Material del conector:
Latón
Tipo de producto:
Soporte de cable
Revestimiento de contacto:
Oro
Terminación corporal:
Engarzado
Terminación de contacto:
Soldadura
Enchapado del cuerpo:
Niquelado
Género:
mujer
Estilo del cuerpo del conector:
Recto
Impedancia:
50 ohmios
Tipo de cable:
LR240
Principales características técnicas
MATERIAL Y PLADO
Rango de temperatura:
-55~+155°C(Cable PE -40~+85°C)
Impedancia:
50Ω
Cuerpo
latón
Niquelado
Rango de frecuencia:
CC ~ 4 GHz
Voltaje de funcionamiento:
1000V r.m.s al nivel del mar
Contacto resistente
Berilio-cobre
Chapado en oro
Voltaje soportado:
2500V r.m.s al nivel del mar
Resistencia de contacto:
a) Contacto central ≤1m Ω
b) Contacto exterior ≤1m Ω
Contacto con pasador
latón
Chapado en oro
Resistencia de aislamiento:
≥5000MΩ
Contacto de enchufe
Berilio-cobre
Chapado en oro
Fuerza de retención del conductor central:
≥0,56N
aislante
PTFE
Vibración
100 m/S2 (10 ~ 500 Hz), 10 g
Fuerza de retención de la tuerca de acoplamiento
450 N
Virola de engarce
Aleación de cobre
Chapado en níquel o oro.
Fuerza de desconexión
8~63 N
Relación de onda estacionaria de voltaje:
Recto ≤1,15/ 6GHz
Ángulo recto ≤1,25/6GHz
Sellado de junta tórica
caucho de silicona
Durabilidad (acoplamiento):
≥500 veces (ciclos)
