Color
Número de unidades en el paquete
Descripción

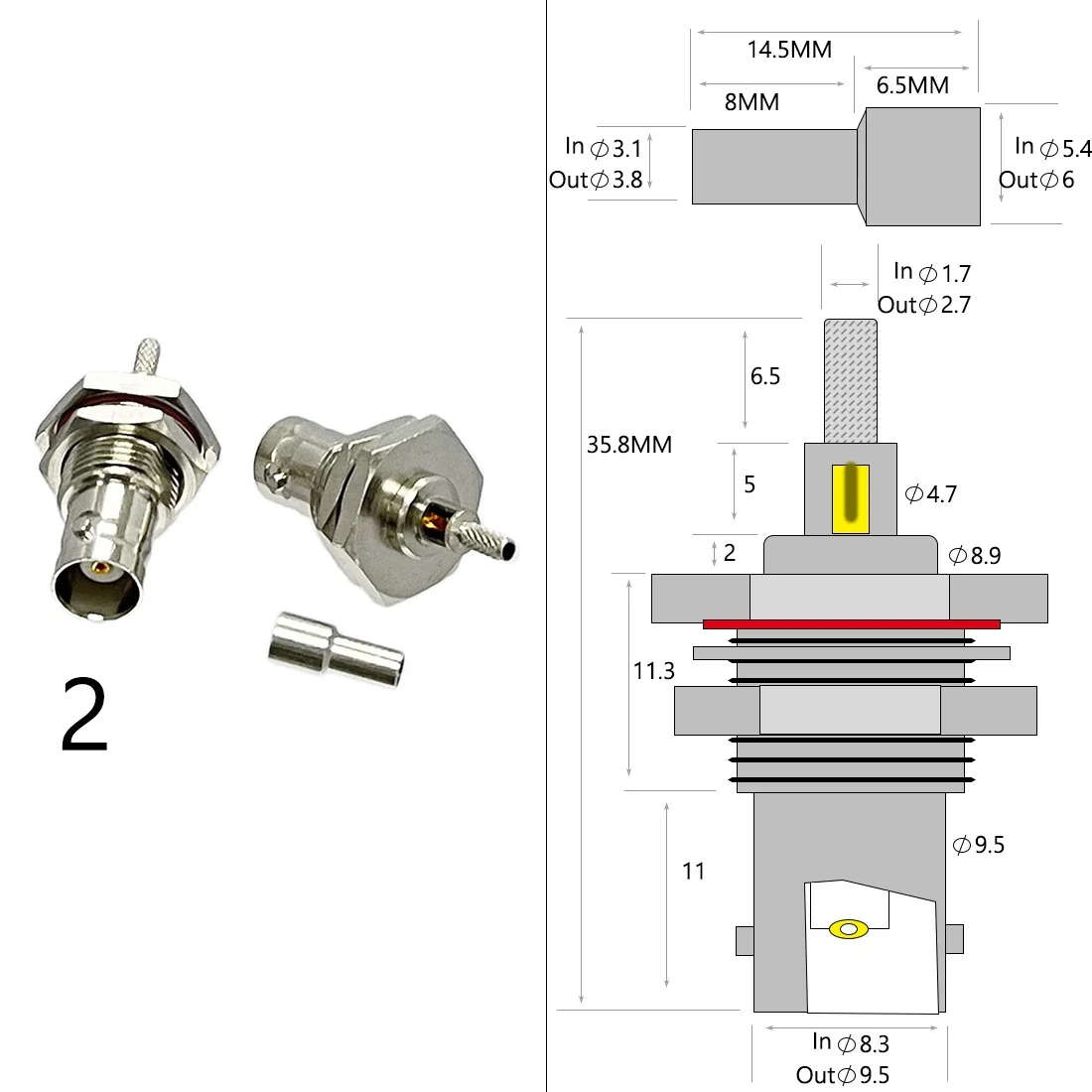

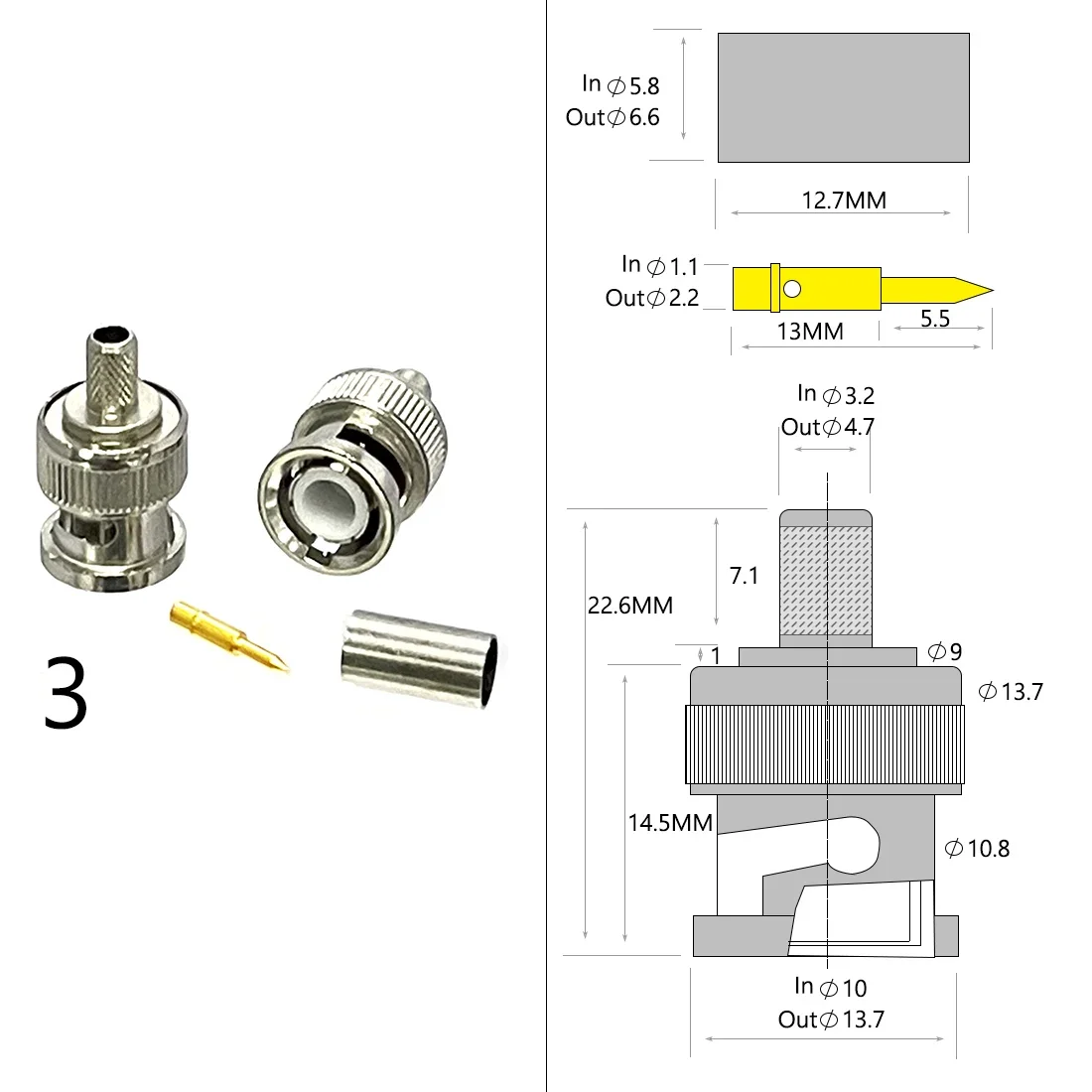

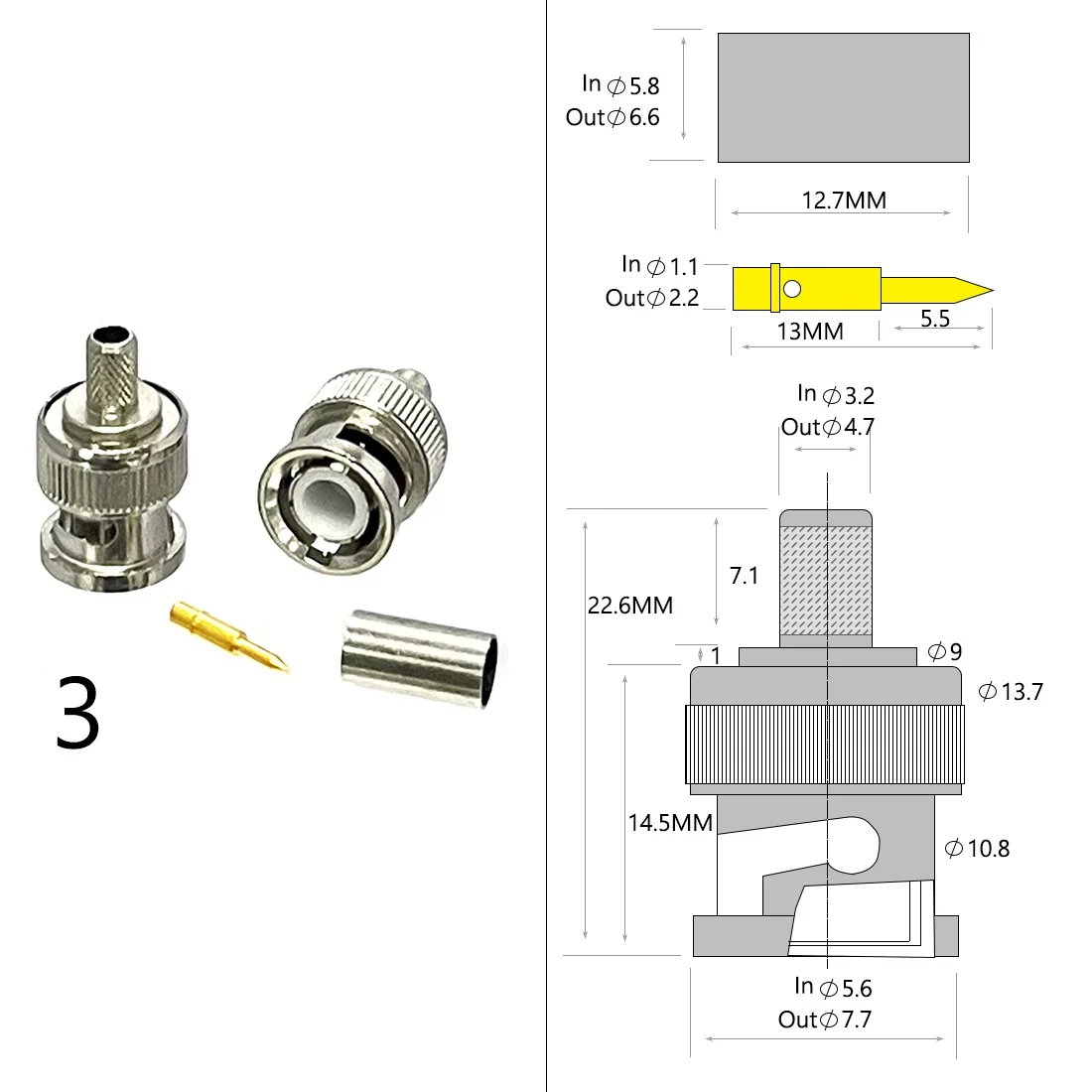

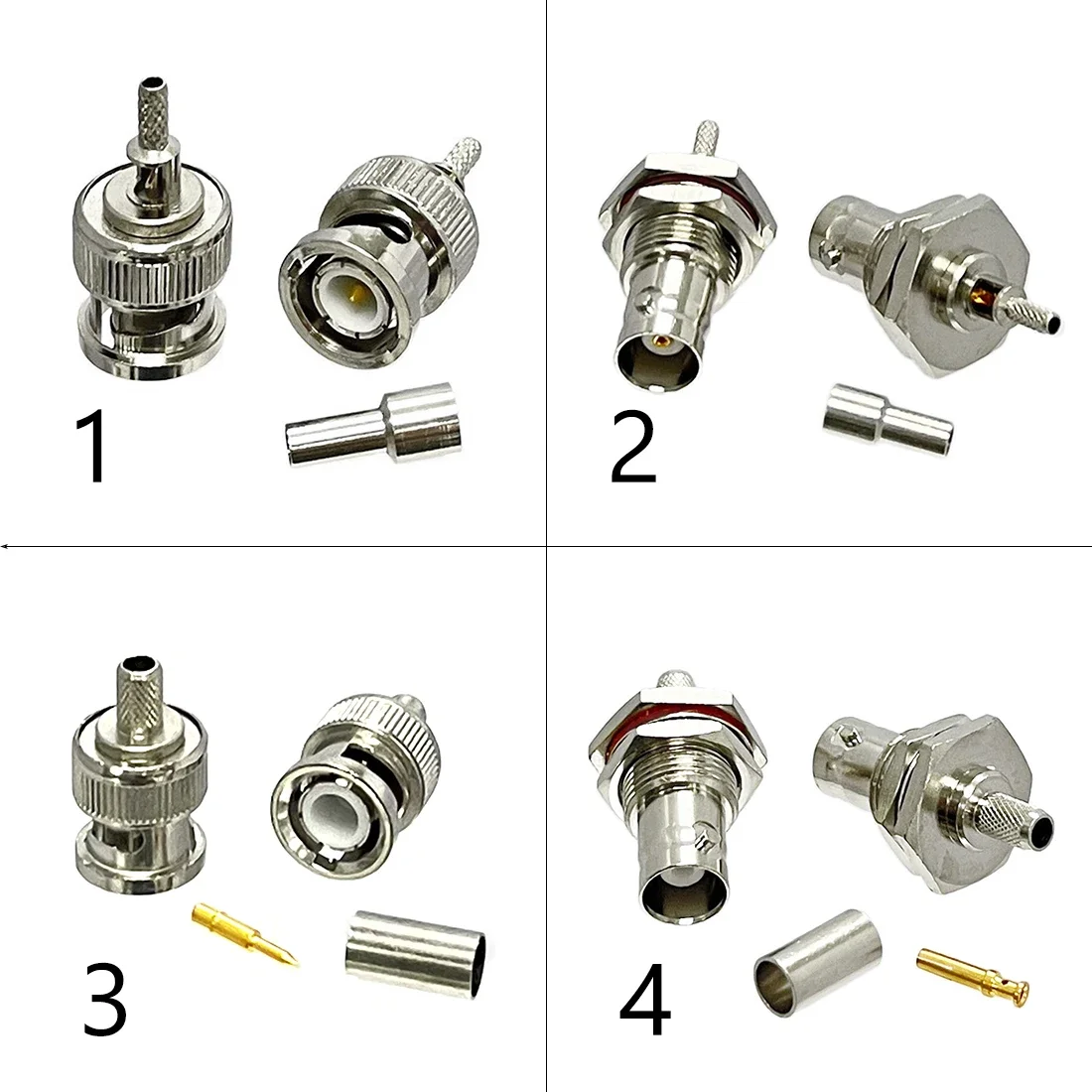

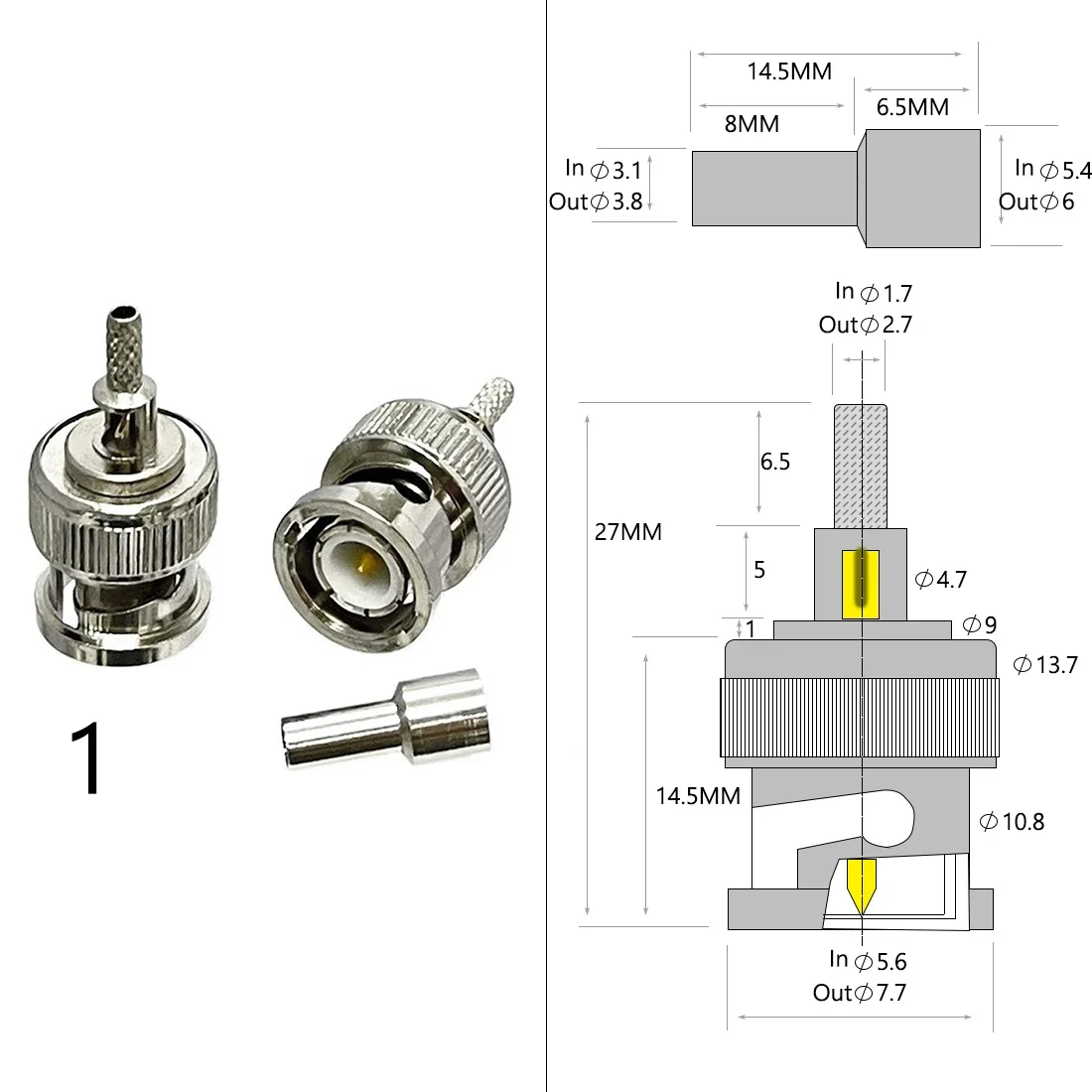

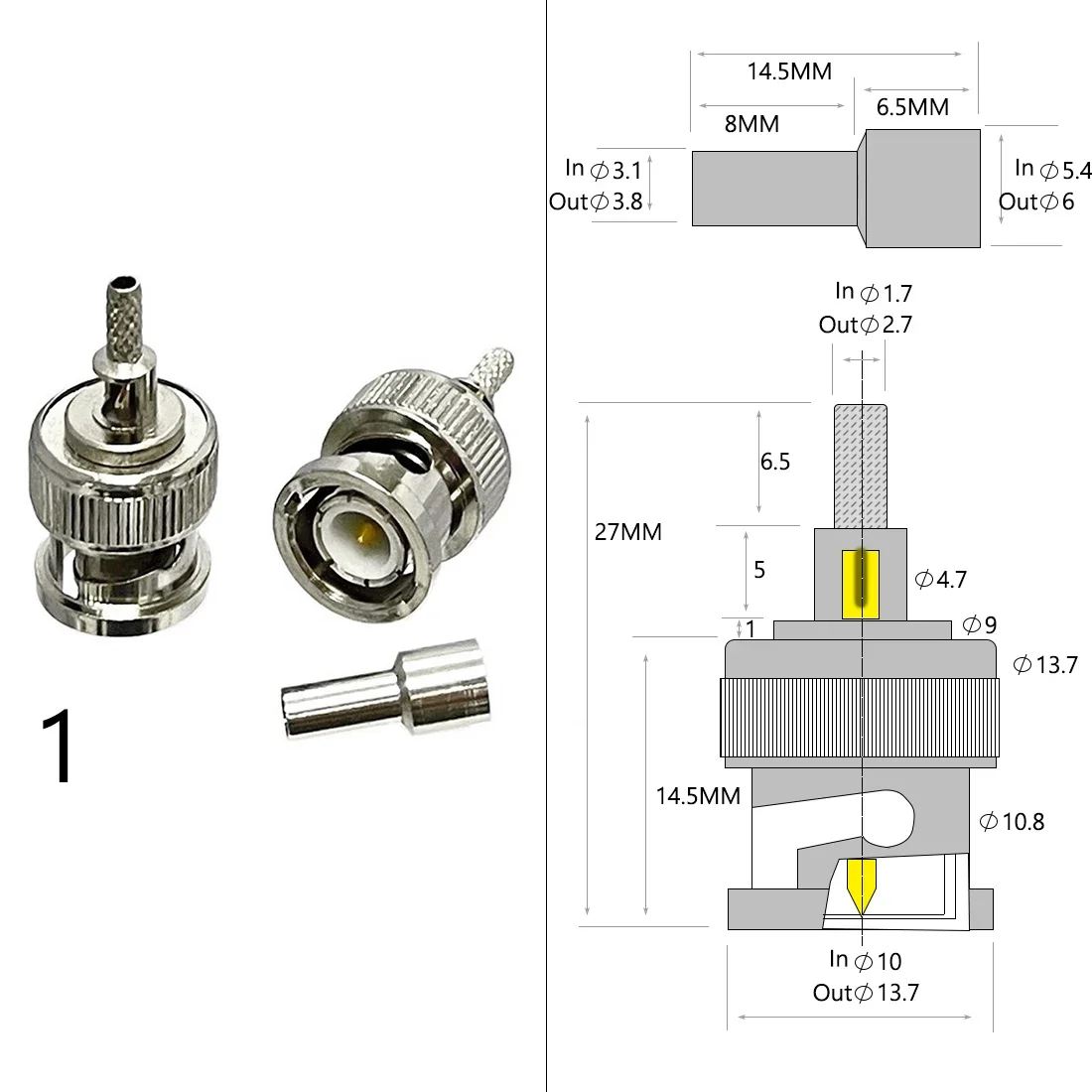

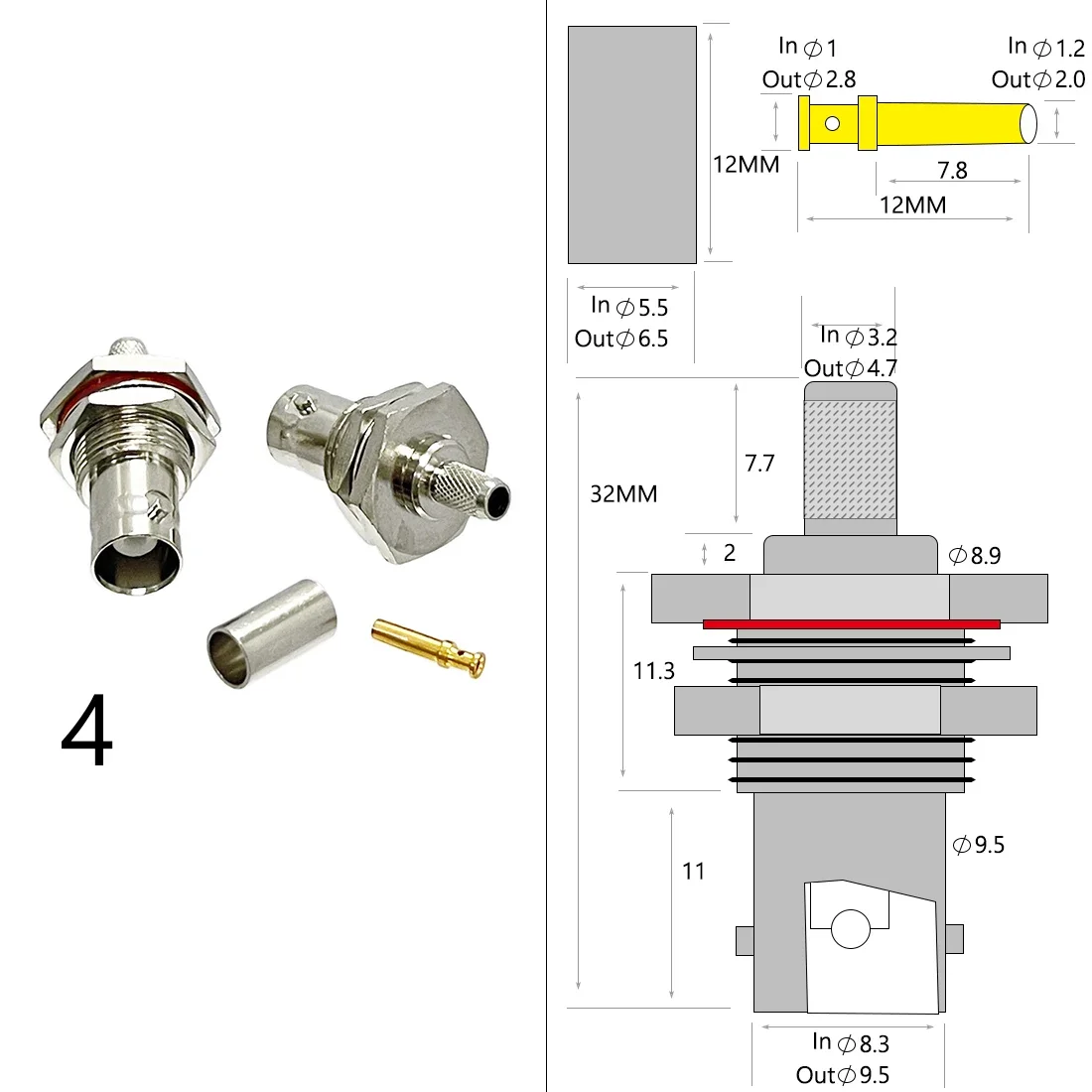

1 unidad/4 piezas BNC macho conector hembra conector coaxial RF engarzado para RG58 LMR195 RG316 RG174 cable recto para radio CCTV
Descripción:
Los conectores BNC se utilizan principalmente para campos de CCTV.
Serie de productos:
BNC
Estilo del cuerpo del conector:
Recto
Tipo de producto:
Soporte de cable
Material del conector:
Latón
Aplicación:
Engarzado
Revestimiento de contacto:
Níquel
Adjunto/Adjunto:
Terminación de contacto:
Soldadura
Enchapado del cuerpo:
Niquelado
Género:
masculino
Terminación corporal:
Engarzado
Impedancia:
50 ohmios
Tipo de cable:
RG58,RG142,LMR195
Los tipos BNC se utilizan ampliamente en conexión con los cables coaxiales RF en el campo de la informática, redes inalámbricas, equipos médicos e instrumentos electrónicos.
Principales características técnicas
MATERIAL Y PLADO
Rango de temperatura:
-55~+155°C(Cable PE -40~+85°C)
Impedancia:
50Ω, 75Ω
Cuerpo
latón
Niquelado
Rango de frecuencia:
CC ~ 4 GHz
Voltaje de funcionamiento:
500V r.m.s al nivel del mar
Contacto resistente
Bronce de estaño
Chapado en oro o plata
Voltaje soportado:
1500V r.m.s al nivel del mar
Resistencia de contacto:
a) Contacto central ≤1,5 m Ω
b) Contacto exterior ≤1m Ω
Contacto con pasador
latón
Chapado en oro o plata
Resistencia de aislamiento:
≥5000MΩ
Contacto de enchufe
Berilio-cobre
Chapado en oro o plata
Fuerza de retención del conductor central:
≥0,57N
aislante
PTFE
Pérdida de inserción
≤0,20 dB/3 GHz
Virola de engarce
Aleación de cobre
Niquelado
Relación de onda estacionaria de voltaje:
Recto ≤1,22/ 3GHz
Ángulo recto ≤1,30/3GHz
Sellado de junta tórica
Caucho de silicona 6146
Durabilidad (acoplamiento):
≥500 veces (ciclos)
Estándar aplicable:
MIL-C-39012
CECC 22120
IEC-60169-8
