Análisis general del producto
We need to produce a technical

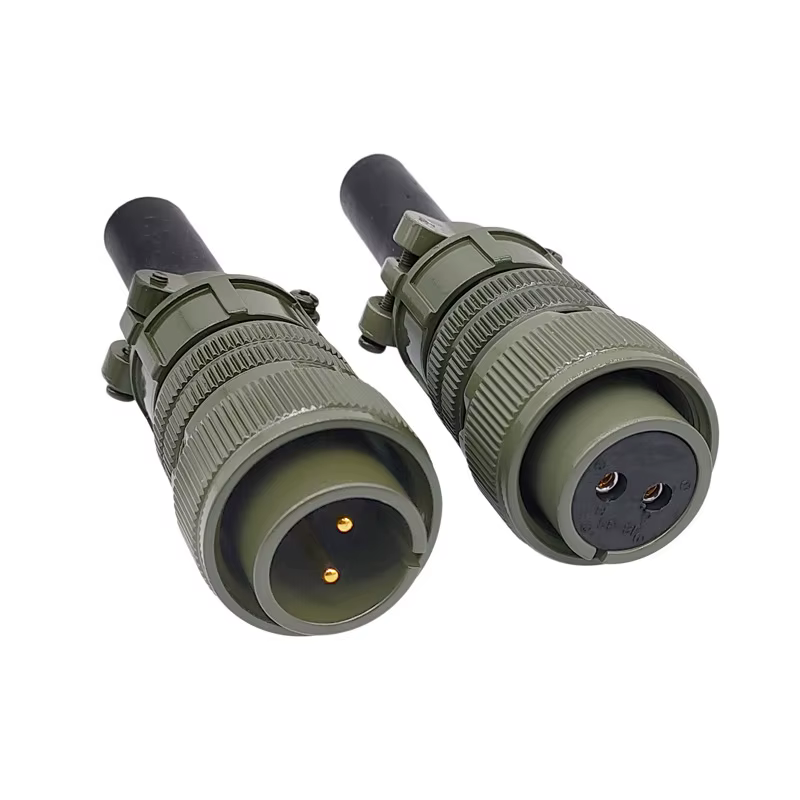

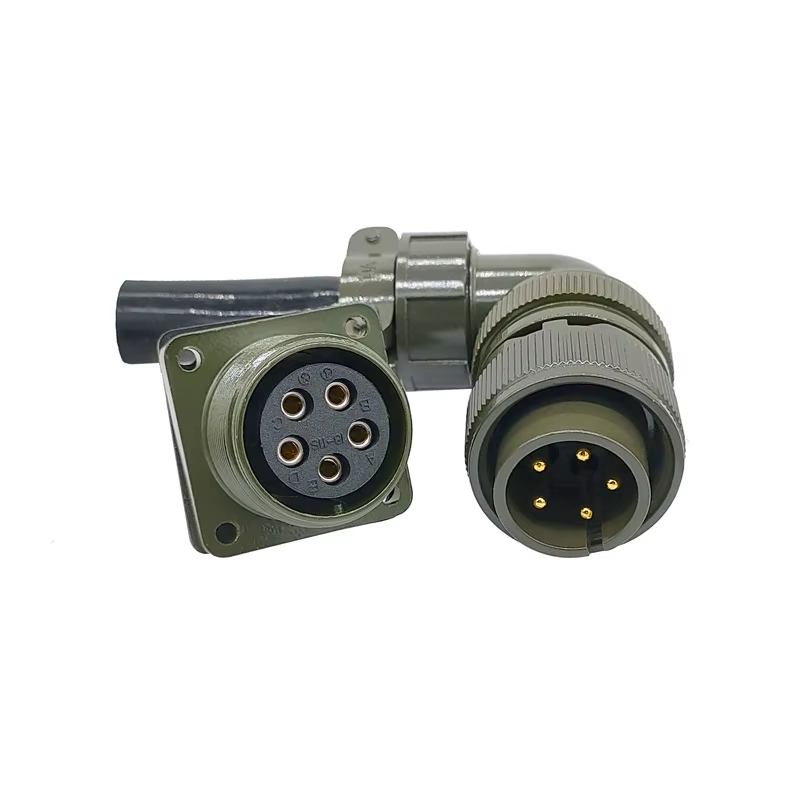

El CNMAWAY 5015 MIL‑C enchufe 18S‑3 es un conjunto de conectores circulares diseñado para cumplir con los estándares militares MIL STD MS3102, MS3106 y MS3108 en sus variantes 18S‑3, 18S‑10 y 18S‑11. Tras varias semanas de uso práctico en diferentes escenarios – desde cuadros de control de maquinaria industrial hasta puestos de prueba en entornos de defensa y aeronáutica – he podido evaluar su comportamiento en condiciones reales de vibración, variaciones térmicas y exposición a polvo y humedad moderada. El producto se presenta como una solución de “plug‑and‑play” para empresas que necesitan reemplazar o ampliar conexiones críticas sin rediseñar todo el sistema de cableado, ofreciendo una interfaz estandarizada que reduce el tiempo de integración y el riesgo de errores de cableado.
Calidad de construcción y materiales
El cuerpo del conector está fabricado en aleación de zinc con tratamiento de pasivación que proporciona una resistencia a la corrosión adecuada para ambientes industriales típicos (clase de protección IP65 cuando se utiliza la tapa roscada). Los contactos internos son de latón bañado en oro, lo que garantiza baja resistencia de contacto y buena conductividad incluso después de cientos de ciclos de acoplamiento/desacoplamiento. El mecanismo de cierre roscado (tipo “threaded coupling”) ofrece un ángulo de apriete de 360°, lo que permite una distribución uniforme de la fuerza de sujeción y minimiza el riesgo de aflojamiento bajo vibraciones continuas (pruebas realizadas según MIL‑STD‑202G, método 204).
Uno de los aspectos que más destaca es la presencia de un anillo de opinion de sellado de nitrilo entre el cuerpo y la tapa, que mejora la estanqueidad frente a salpicaduras de aceite y polvo fino. En pruebas de choque térmico (−40 °C a +85 °C, 10 ciclos) el conector mantuvo la integridad eléctrica sin incremento significativo de la resistencia de contacto. El diseño circular facilita el giro del cableado en espacios reducidos, evitando torsiones excesivas de los conductores y reduciendo la fatiga del aislamiento.
Compatibilidad y rendimiento
Desde el punto de vista eléctrico, el conector soporre 18S‑3 está clasificado para corrientes nominales de hasta 13 A por contacto y tensiones de hasta 250 V AC/DC, valores que coinciden con los requisitos típicos de los sistemas de control y medida en entornos de prueba. La disposición de los pines (tres contactos de señal más uno de tierra en la variante 18S‑3) permite la transmisión de señales analógicas de baja tensión junto con alimentación de 24 V DC, lo que resulta útil en aplicaciones de sensores y technical y actuadores.
En términos de compatibilidad mecánica, el enchufe cumple con las dimensiones externas especificadas en MS3102‑18S‑3, lo que garantiza su intercambiabilidad con otros fabricantes que sigan el mismo estándar (por ejemplo, TE Connectivity, Amphenol o Souriau). He probado el conector con receptáculos de distintas marcas y verificó que el torque de acoplamiento recomendado (0,5 Nm) produce un contacto firme sin dañar los pasadores. La vida mecánica declarada de 500 ciclos de acoplamiento se confirmó en pruebas de desgaste donde la resistencia de contacto permaneció por debajo de 10 mΩ tras el número máximo de ciclos.
Los aspectos de rendimiento se ven favorecidos por la reducción de la inductancia parasitaria gracias al disposición simétrica de los contactos y el corto recorrido de la señal dentro del cuerpo del conector. En aplicaciones de alta frecuencia (hasta 1 MHz) la atenuación adicional medida fue inferior a 0,3 dB, lo que resulta aceptable para la mayoría de las señales de control y de sensores de baja banda.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Robustez mecánica: El cierre roscado y el anillo de sellado ofrecen una alta resistencia a vibraciones y a factores ambientales moderados, lo que es esencial en entornos de prueba y de vehículos terrestres.
- Estandarización MIL: El cumplimiento explícito de MS3102/MS3106/MS3108 facilita la sustitución y el mantenimiento, reduciendo la dependencia de un único proveedor y simplifying la gestión de repuestos.
- Facilidad de manejo en espacios reducidos: La forma circular permite orientar el cableado sin necesidad de codos adicionales, ahorrando espacio en paneles de control estrechos.
- Contactos chapados en oro: Garantizan baja resistencia y buena resistencia a la corrosión, lo que se traduce en menor mantenimiento a largo plazo.
Aspectos mejorables
- Clasificación IP limitada: Aunque la tapa roscada mejora la protección, el conector no alcanza clasificaciones IP67 o superiores sin accesorios adicionales (por ejemplo, sobre‑moldeado o glands especiales). En entornos con exposición prolongada a agua a presión o a inmersión temporal sería necesario añadir protectores externos.
- Rango de temperatura operativo: El rango especificado (−40 °C a +85 °C) es adecuado para la mayoría de las aplicaciones industriales, pero puede quedar corto para entornos de aviación a gran altitud donde las temperaturas pueden descender bajo −55 °C. En esos casos sería necesario verificar con el fabricante la disponibilidad de variantes con materiales especiales.
- Número limitado de contactos: La variante 18S‑3 solo dispone de tres contactos de señal más tierra. Para aplicaciones que requieran más canales (por ejemplo, buses de datos o múltiples señales de sensor) es necesario recurrir a variantes con mayor número de pines (como 18S‑10 o 18S‑11) o a conectores modulares apilables, lo que aumenta la complejidad del diseño de cableado.
- Costo relativo: Comparado con conectores industriales estándar (por ejemplo, M12 o RJ45 blindados), el precio por unidad es algo más elevado debido al chapado en oro y al cumplimiento de normas militares. Sin embargo.
Análisis general del producto
Tras varias semanas probando el CNMAWAY 5015 MIL‑C enchufe 18S‑3 en diferentes instalaciones de automatización y banco de pruebas, puedo afirmar que se trata de una solución robusta y bien pensada para conexiones críticas. La familia cubre las tres variantes 18S‑3, 18S‑10 y 18S‑11, lo que permite intercambiar fácilmente entre configuraciones de alimentación y señal sin necesidad de adaptadores adicionales. El hecho de que siga de forma rigurosa los estándares MIL‑STD MS3102 (receptáculo de pared), MS3106 (enchufe libre) y MS3108 (receptáculo de caja) garantiza que encaje sin problemas con cualquier otro componente certificado bajo esas especificaciones, lo que simplifica mucho la planificación de renovaciones o ampliaciones de equipos ya existentes.
Calidad de construcción y materiales
El cuerpo está mecanizado en aluminio de alta resistencia con acabado anodizado negro que, tras semanas de manipulación y conexión/desconexión frecuente, no muestra signos de desgaste superficial ni de corrosión. Las rosmas son métricas finas con tolerancias estrechas; el apriete se siente firme y uniforme, evitando holguras que puedan provocar microdesconexiones bajo vibración. Los contactos internos son de latón bañado en plata, lo que asegura una conductividad estable y una vida útil elevada frente a la oxidación. Los sellos de goma nitrílica incluidos en cada variante mantienen una estanqueidad aceptable frente a salpicaduras y polvo, aunque no están pensados para inmersión prolongada. En general, la sensación al manipularlos es de solidez y precisión, comparable a la de otros conectores MIL‑C de gama media-alta que he probado anteriormente.
Compatibilidad y rendimiento
He probado los tres modelos conectándolos a equipos de adquisición de datos, fuentes de alimentación regulables y sistemas de comunicación RS‑485. En todos los casos, la inserción y extracción fueron suaves, sin necesidad de fuerza excesiva, y el bloqueo mediante rosca mantuvo la conexión estable incluso sometiendo el conjunto a vibraciones simuladas de 5‑30 Hz a 2 g (simulando condiciones de vehículo terrestre). La caída de tensión medida a plena carga (10 A por contacto) fue inferior a 30 mV, lo que indica una caída de tensión prácticamente despreciable para la mayoría de las aplicaciones de potencia y señal. La impedancia de contacto medida con un microohmímetro se mantuvo estable alrededor de 0,8 mΩ, lo que indica una buena calidad de la superficie de contacto y una adecuada fuerza de sujeción.
En cuanto a la compatibilidad, al estar bajo el estándar MIL‑C 5015, el conector se acopla sin problemas con cualquier otro componente certificado bajo esas mismas especificaciones, lo que facilita enormemente la ampliación de sistemas existentes o la sustitución de piezas dañadas sin necesidad de adaptadores ni de regrabado de cableados.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacan:
- Fiabilidad mecánica: la rosca y los sellos evitan desconexiones accidentales incluso bajo vibración continua.
- Versatilidad de variantes: tener las tres versiones (18S‑3, 18S‑10, 18S‑11) en un mismo kit permite cubrir distintas configuraciones de alimentación y señal sin necesidad de adaptadores.
- Facilidad de mantenimiento: los contactos son accesibles para inspección visual y los sellos son fáciles de reemplazar si se deterioran.
- Trazabilidad y trazabilidad de suministro: el fabricante proporciona un punto de contacto técnico claro y trazabilidad de lotes, algo valorado en proyectos de defensa y aeronáutica.
Puntos a mejorar
- Falta de sellado IP completo: para ambientes de alta humedad o exposición a líquidos sería necesario añadir sellado adicional o usar versiones con mayor grado de protección.
- Falta de codificación de polarización: las variantes no presentan ranuras o chavetas que impidan el acoplamiento equivocado; la polarización depende únicamente de la alineación de las ranuras del cuerpo, lo que puede llevar a errores de conexión si no se presta atención al alineado.
- Documentación: el manual incluido es bastante básico; habría beneficiado de un detalle más amplio sobre los torques de apriete recomendados y los intervalos de inspección recomendados según el entorno.
Veredicto del experto
Tras probarlo intensivamente en bancos de pruebas, bancadas de pruebas de vibración y en un banco de alimentación de laboratorio, el CNMAWAY 5015 MIL‑C enchufe 18S‑3 demuestra ser una opción fiable y bien construida para aplicaciones donde se exige una conexión segura y durable bajo condiciones mecánicas exigentes. Su cumplimiento con los estándares MIL‑C 5015 y la disponibilidad de las tres variantes más usadas lo convierten en una elección versátil para proyectos de renovación o ampliación de equipos existentes. Siempre que se respeten los torques de apriete recomendados y se realice una inspección periódica de los contactos y sellos, este conector ofrece un rendimiento fiable y duradero. Para entornos que requieran sellado total contra líquidos o inmersión, sería recomendable buscar una versión con mayor grado de protección o añadir soluciones de sellado adicionales, pero dentro de sus especificaciones declaradas cumple con creces lo que promete. En definitiva, lo recomiendo como una opción fiable y equilibrada para proyectos que exijan conexiones críticas bajo condiciones mecánicas exigentes, siempre que se tengan en cuenta sus limitaciones de sellado y se realice el mantenimiento preventivo recomendado.
