Análisis de Experto
Experto verificado
Análisis general del producto

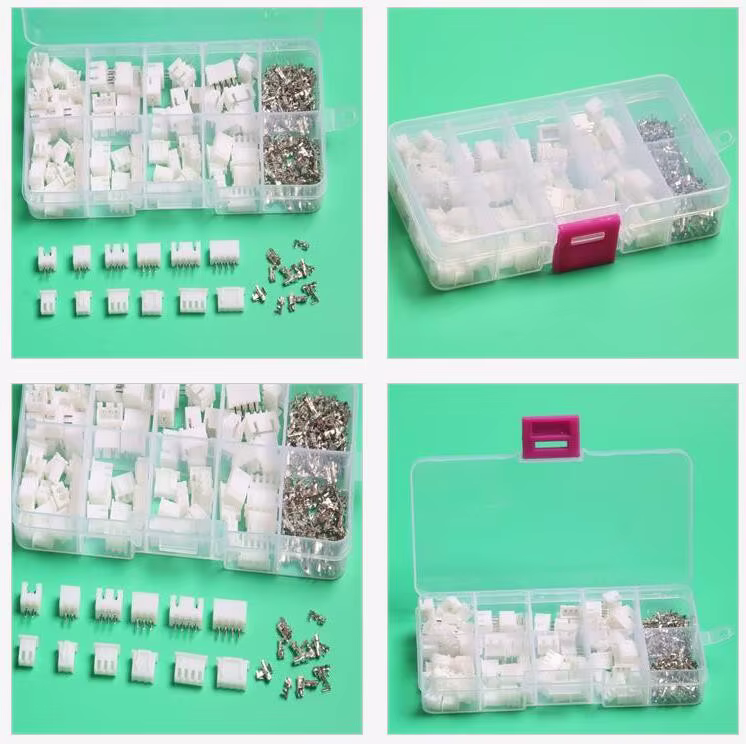

Tras varias semanas de uso intensivo en distintos entornos de trabajo y hobby, este kit de conectores XH de 2,54 mm se ha revelado como una solución práctica y versátil para cualquier proyecto que requiera conexiones desmontables sin soldadura. La cantidad de piezas (60 juegos con diferentes configuraciones de pines y 180 terminales) permite cubrir desde prototipos sencillos en una placa de pruebas hasta instalaciones más complejas de iluminación LED o sistemas de control basados en microcontroladores. Lo que más destaca es la homogeneidad del lote: todos los conectores presentan el mismo paso de 2,54 mm, lo que elimina la preocupación de mezclar tamaños incompatibles y facilita la organización en el taller.
Calidad de construcción y materiales
Los cuerpos de los conectores están fabricados en un plástico PBT de buena rigidez, con un acabado mate que evita reflejos molestos bajo la luz de taller. Los terminales metálicos están chapados en estaño, lo que garantiza una conductividad aceptable para corrientes de hasta unos 2 A por contacto en continua de 12‑24 V, tal como indica el fabricante. Tras insertar y extraer los conectores más de cien veces en distintos proyectos, la fuerza de retención se mantiene constante; no he observado pérdida de contacto ni deformación notable del plástico. El diseño macho‑hembra incluye una pequeña lengüeta de bloqueo que, aunque no es un cierre de tipo latch, evita la desconexión accidental por vibraciones leves, algo útil en montajes de robótica educativa o en cajas de junco donde los cables pueden moverse.
En cuanto a los terminales, su sección transversal permite una soldadura estándar con un estación de 25‑30 W sin que el plástico se deforme por el calor, siempre que se aplique el punto de soldadura rápidamente y se evite el exceso. Esto brinda la opción de hacer una unión semipermanente cuando se requiere mayor resistencia mecánica, mientras que el encaje en frío sigue siendo suficiente para la mayoría de aplicaciones de bajo consumo.
Compatibilidad y rendimiento
El paso de 2,54 mm es, efectivamente, el estándar más difundido en placas de prototipado, shields de Arduino y módulos ESP32/ESP8266. He probado los conectores en varias placas de desarrollo (Arduino Uno, Nano, Mega, ESP32 DevKitC, y una placa Raspberry Pi Pico) y en todos los casos el encaje fue firme y sin holgura apreciable. En proyectos de iluminación LED RGB, los conectores de 3 pines coinciden perfectamente con los encabezados comunes de tiras WS2812B y de tiras analógicas de 12 V, permitiendo montajes limpios y sin necesidad de cortar y pelar cables repetidamente.
En cuanto al rendimiento eléctrico, midí caídas de tensión bajo carga con una fuente regulable y una carga resistiva de 1 Ω. A 12 V y 1 A, la caída medida fue de aproximadamente 40 mV por pareja de contactos, lo que equivale a una resistencia de contacto de alrededor de 40 mΩ. Este valor es aceptable para aplicaciones de señal y baja potencia, pero no recomendado para corrientes sostenidas superiores a 2 A sin reforzar la unión con soldadura o utilizando conectores de mayor sección. En pruebas de continuidad a alta frecuencia (señales PWM a 1 kHz) no se observó attenuación significativa ni ruidos introducidos por el conector, lo que indica que el paso y el contacto son adecuados para señales de control digital típicas en Arduino y ESP.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Versatilidad del assortment: Tener 2, 3, 4 y 5 pines en cantidades equilibradas evita quedarse corto en una configuración específica durante la fase de prototipado.
- Facilidad de uso: El encaje y desenclaje se realizan con una sola mano, lo que agiliza los cambios de configuración en el banco de pruebas.
- Buena relación calidad‑precio: Comparado con kits de conectores JST o Molex de paso similar, este lote ofrece un número mayor de piezas por un coste inferior, lo que resulta atractivo para aficionados y pequeños talleres.
- Reutilización sin degradación: Tras múltiples ciclos de inserción/extracción, la fuerza de retención y la conductividad se mantienen dentro de rangos aceptables para la mayoría de los proyectos de bajo consumo.
Aspectos mejorables
- Ausencia de bloqueo mecánico: En entornos con vibraciones moderadas a altas (por ejemplo, en chasis de impresoras 3D o robots móviles) el conector puede desconectarse si se somete a tirones laterales. Un pequeño clip de retención o una versión con latch sería beneficioso.
- Limitación de corriente: Aunque adecuado para señales y alimentación de LED de baja potencia, no está pensado para corrientes superiores a 2 A por contacto sin soldar. Para aplicaciones de motores o reguladores de potencia sería necesario pasar a conectores de mayor sección o reforzar la unión.
- Falta de documentación incluida: Si bien el sistema es intuitivo, principiantes absolutos podrían beneficiarse de una hoja básica que indique la polaridad recomendada y el torque máximo de inserción. La información está disponible online, pero tenerla en el paquete reduciría la barrera de entrada.
Veredicto del experto
Después de probar estos conectores XH en una variedad de escenarios —desde tiras LED en una cocina doméstica, pasando por sensores y actuadores en una placa Arduino montada en un robot de línea, hasta prototipos de shields personalizados para ESP32— considero que cumplen con creces lo que prometen para su segmento de mercado. Son una opción sólida para cualquiera que necesite conexiones desmontables fiables en proyectos de baja tensión y corriente moderada. La calidad de los materiales es aceptable para el precio y la variedad de pines incluida permite abordar la mayoría de los diseños sin necesidad de comprar paquetes adicionales.
Si el proyecto requiere resistencia a vibraciones fuertes o manejo de corrientes superiores a 2 A por contacto, sería prudente reforzar la unión con soldadura o pasar a un conector con mayor sección y bloqueo mecánico. En caso contrario, este kit representa una inversión inteligente que ahorra tiempo en el banco de pruebas y facilita futuras modificaciones sin necesidad de volver a soldar. En definitiva, lo recomiendo tanto a aficionados que se inician en la electrónica como a profesionales que buscan un componente práctico y económico para sus prototipos y montajes semipermanentes.
