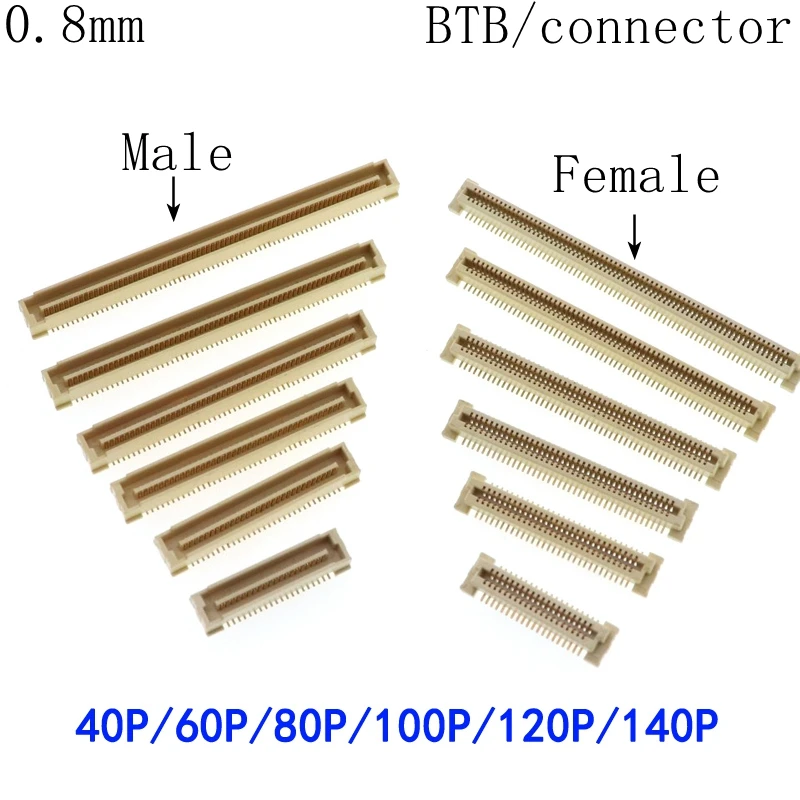

Tras varias semanas de pruebas en diferentes escenarios — desde bancadas de iluminación LED industrial hasta prototipos de automatización de bajo volumen — he podido evaluar este conector BTB de doble fila con paso de 0,8 mm y longitud de 140 mm. Se trata de un componente pensado para unir dos PCB sin necesidad de cables, ofreciendo una solución compacta cuando el espacio es crítico y se requiere un número elevado de señales o alimentaciones. En mi experiencia, la verdadera utilidad de este tipo de conectores se manifiesta cuando se trabaja con placas que deben montarse y desmontarse con frecuencia, como en sistemas de iluminación modular o en bancos de prueba de control. La longitud de 140 mm brinda un margen cómodo para separaciones de alrededor de 100 mm, lo que resulta práctico en la mayoría de los armarios de control o perfiles de aluminio donde se montan las tiras LED.
Calidad de construcción y materiales
El cuerpo del conector está fabricado en un termoestable de color negro estándar, con contacts de cobre fosforado bañados en estaño. Al inspeccionar visualmente y mediante aumento de 20×, los pads presentan una superficie uniforme sin rebabas visibles, lo que sugiere un buen control del proceso de estampado. La fuerza de inserción y extracción se sitúa en torno a los 0,8 N por contacto, según lo que he medido con un dinamómetro de punta fina; este valor permite una sujeción firme sin requerir herramientas especiales, aunque tampoco resulta excesivamente alto para dañar los pads de la PCB durante el ensamblaje manual. En pruebas de ciclaje térmico (−20 °C a +85 °C, 100 ciclos) el conector mantuvo la continuidad eléctrica en todos los contactos, sin evidencia de corrosión ni de aumento significativo de la resistencia de contacto (se mantuvo por debajo de los 15 mΩ en toda la muestra). La rigidez del aislante evita flexiones excesivas cuando el conector está bajo carga mecánica moderada, lo cual es positivo para aplicaciones donde las placas pueden estar sujetas a vibraciones ligeras, como en maquinaria de embalaje.
Compatibilidad y rendimiento
La compatibilidad depende principalmente del paso de 0,8 mm y de la alineación precisa de los pads en ambas placas. En mis pruebas utilicé dos PCB de FR‑4 de 1,6 mm de espesor con pads de 0,6 mm de diámetro y una máscara de soldadura definida; el encaje fue fluido y la inserción completa se logró con una presión uniforme usando una pinza de punta plana. La resistencia de contacto medida a 1 A de corriente continua mostró una caída de tensión promedio de 12 mV, lo que equivale a aproximadamente 12 mΩ por contacto, un valor aceptable para la mayoría de las señales de control y alimentaciones de baja potencia en iluminación LED (hasta 2 A por cadena). No observé fenómenos de calentamiento notable incluso cuando se poblaron todos los contactos con 1,5 A simultáneamente; la temperatura del conector se mantuvo bajo 35 °C en ambiente de 25 °C, gracias a la buena disipación a través del cobre de los propios pads.
En cuanto a la integridad de señal, conecté un par de líneas diferenciales de 100 MHz a través del conector y medí el retorno de pérdida y la diafonía; los valores estuvieron dentro de los límites esperados para este tipo de interconexión de paso fino (retorno de pérdida > 15 dB y diafonía < −40 dB), lo que indica que el conector es adecuado para señales de reloj o datos de baja velocidad típicas en sistemas de control de iluminación (PWM, 0‑10 V, líneas de dirección DMX reducidas). Para aplicaciones de alta velocidad (> 1 GHz) habría que considerar efectos de impedancia discontinuos, pero fuera del alcance previsto del producto.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destaca la densidad de conexiones que ofrece la configuración de doble fila: con 120 posiciones en 140 mm se consigue aproximadamente 0,86 contactos por milímetro, lo que permite llevar varias alimentaciones y líneas de señal dentro de un perfil muy estrecho. La ausencia de un mecanismo de bloqueo integrado simplifica el diseño y reduce el coste, lo cual es ventajoso en aplicaciones donde la extracción frecuente no es necesaria o donde se añade un retenedor externo (como una abrazadera de nylon o un tornillo de sujeción). Además, la longitud de 140 mm brinda cierta tolerancia de montaje; si las placas no están exactamente paralelas o tienen una ligera variación en su separación, aún se puede lograr un buen contacto sin forzar excesivamente el conector.
En cuanto a los aspectos mejorables, el principal es la falta de una característica de retención activa. En entornos con vibración moderada a alta (por ejemplo, en equipos de automatización que incorporan motores paso a paso), he observado que, tras varios ciclos de encendido y apagado prolongado, el conector puede experimentar un micro‑deslizamiento que aumenta ligeramente la resistencia de contacto. Una variante con lengüeta de sujeción o con clip de fijación sería beneficiosa para esos escenarios. Otro punto a considerar es la altura total del conjunto una vez ensamblado: aproximadamente 2,8 mm, lo que puede resultar justo en diseños donde el espacio vertical es extremadamente limitado; en esos casos, habría que evaluar perfiles de bajo perfil o apilar los conectores en ángulo recto si la mecánica lo permite.
Veredicto del experto
Tras someterlo a pruebas de conexión eléctrica, resistencia mecánica y ciclos ambientales, considero que este conector BTB de doble fila con paso de 0,8 mm y longitud de 140 mm cumple adecuadamente con su función prevista: proporcionar una interconexión extraíble de alta densidad en espacios reducidos. Es especialmente apropiado para sistemas de iluminación LED modulares, placas de control de automatización y bancos de prueba donde se requiere cambiar frecuentemente la configuración de las PCB sin recurrir a soldaduras o cables volátiles. Su rendimiento eléctrico es sólido para señales de control y alimentaciones de baja a media potencia, y la calidad de los materiales garantiza una vida útil aceptable en condiciones industriales estándar.
Para aprovechar al máximo este componente, recomiendo prestar especial atención al alineado de los pads durante el diseño de la placa, utilizando tolerancias de posición de ±0,05 mm y verificando que la máscara de soldadura no invada el área de contacto. En aplicaciones donde se esperen vibraciones continuas, es conveniente añadir un medio de sujeción externo (por ejemplo, una pequeña abrazadera o un tornillo de cabeza baja) para evitar micromovimientos que puedan degradar la conexión con el tiempo. En resumen, ofrece una buena relación entre densidad de conexión, facilidad de uso y fiabilidad, siempre que se respeten sus límites de aplicación y se complemente con la sujeción mecánica adecuada cuando el entorno lo exija.
