Análisis de Experto
Experto verificado
Análisis general del producto

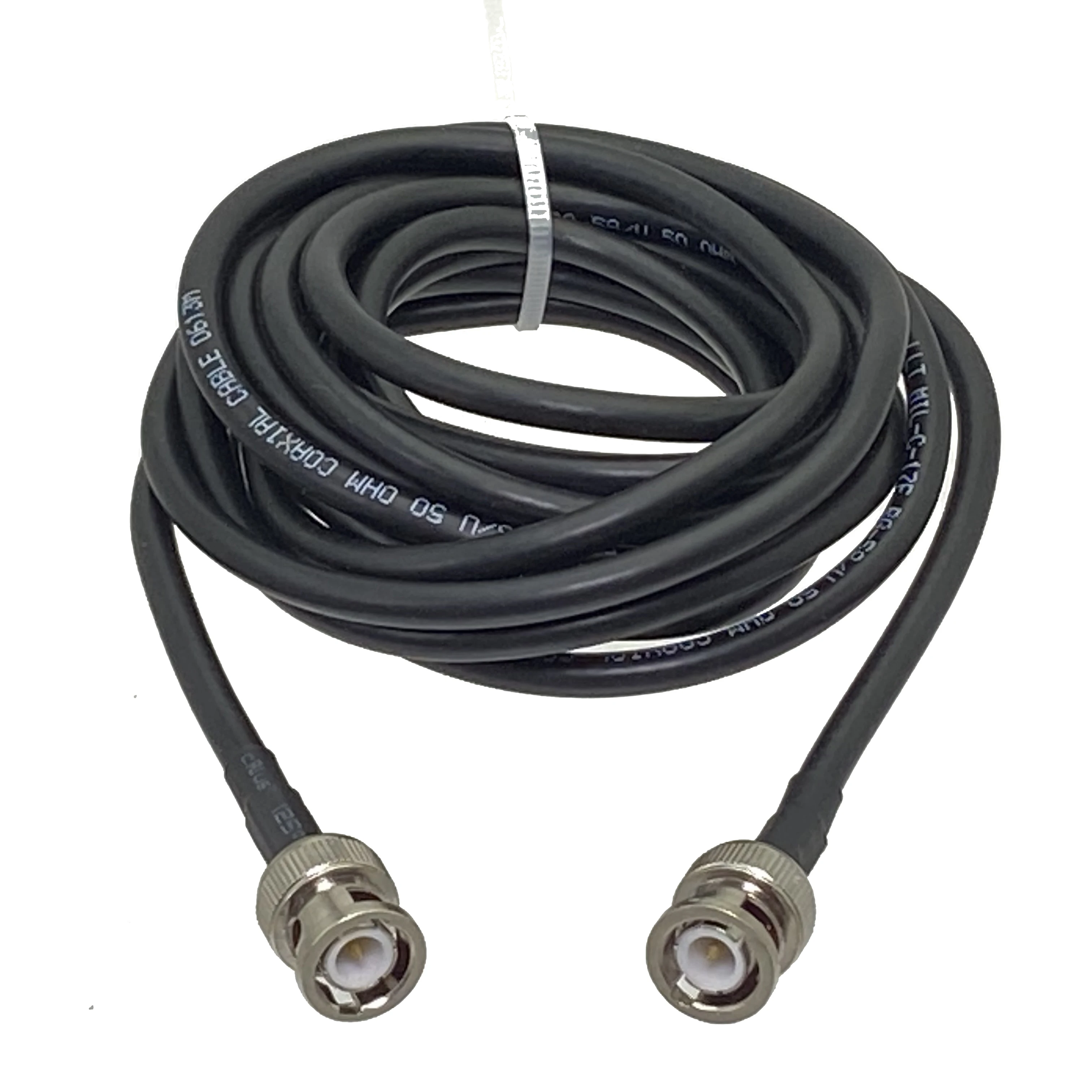

He probado este tipo de jumper coaxial BNC macho a macho con cable RG58 en montajes donde necesito una interconexión corta, con conectores fiables y sin dar vueltas a soluciones más largas o a adaptaciones innecesarias. La clave aquí es su formato pigtail: el cable sale del conector permitiendo maniobrar con cierta libertad, algo que en prácticas de laboratorio y en instalaciones de CCTV “de última milla” se agradece mucho cuando el espacio es justo.
La descripción es clara en dos puntos que, para mí, mandan: impedancia de 50 ohm y compatibilidad con RG58. En entornos de radiofrecuencia y pruebas, una impedancia mal cuadrada se nota (pérdidas, desadaptación y, según el caso, cambios en la respuesta). En este modelo, al indicar 50 ohm, el objetivo técnico es mantener coherencia con el resto del sistema coaxial.
Además, al ser un enlace directo BNC macho a macho, lo uso para sustituir un jumper dañado o para cablear rápidamente entre equipo de medida y dispositivos que terminan en BNC, sin recurrir a adaptadores extra (que siempre añaden conexiones y posibles puntos de fallo mecánico).
Calidad de construcción y materiales

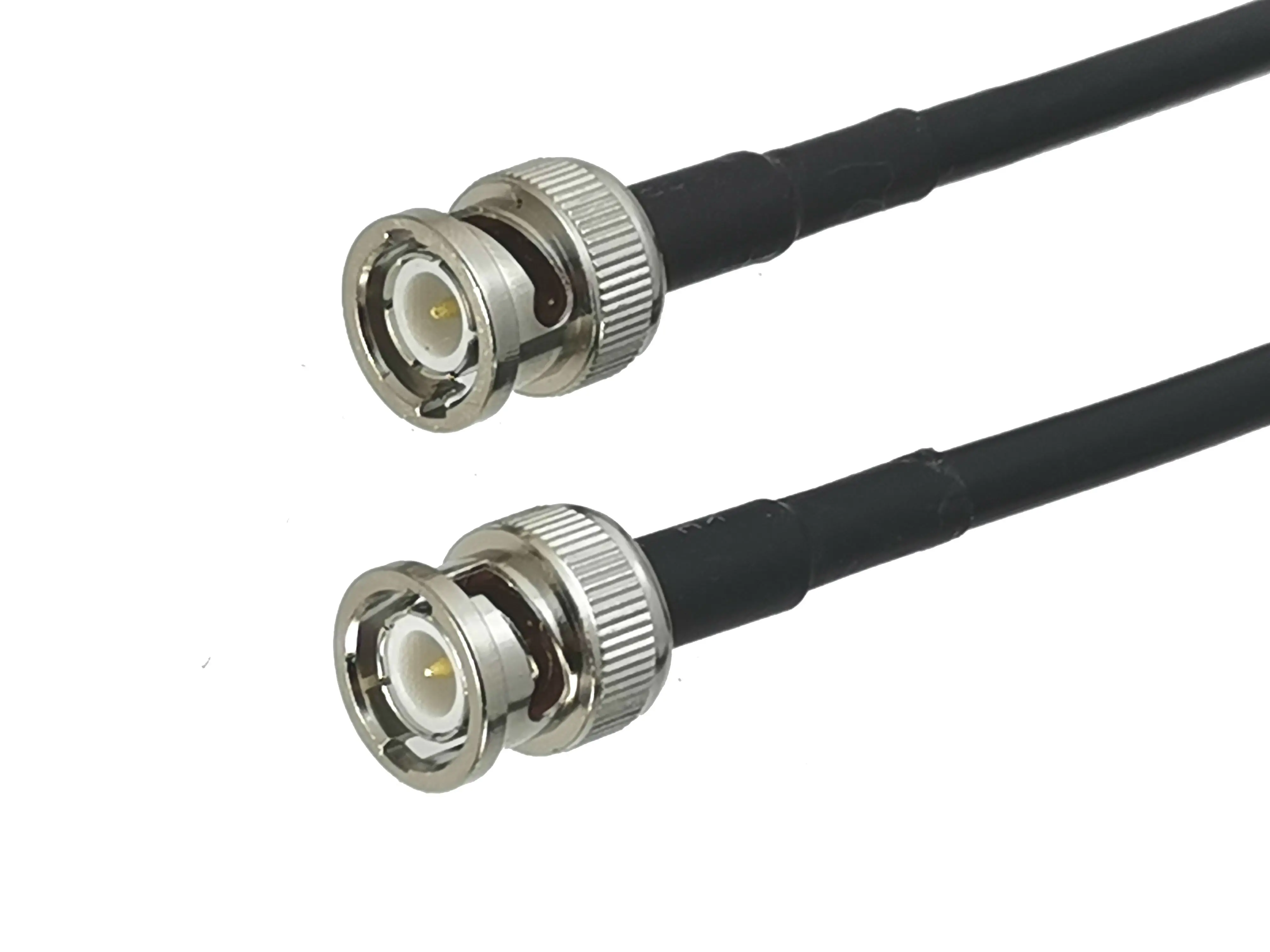

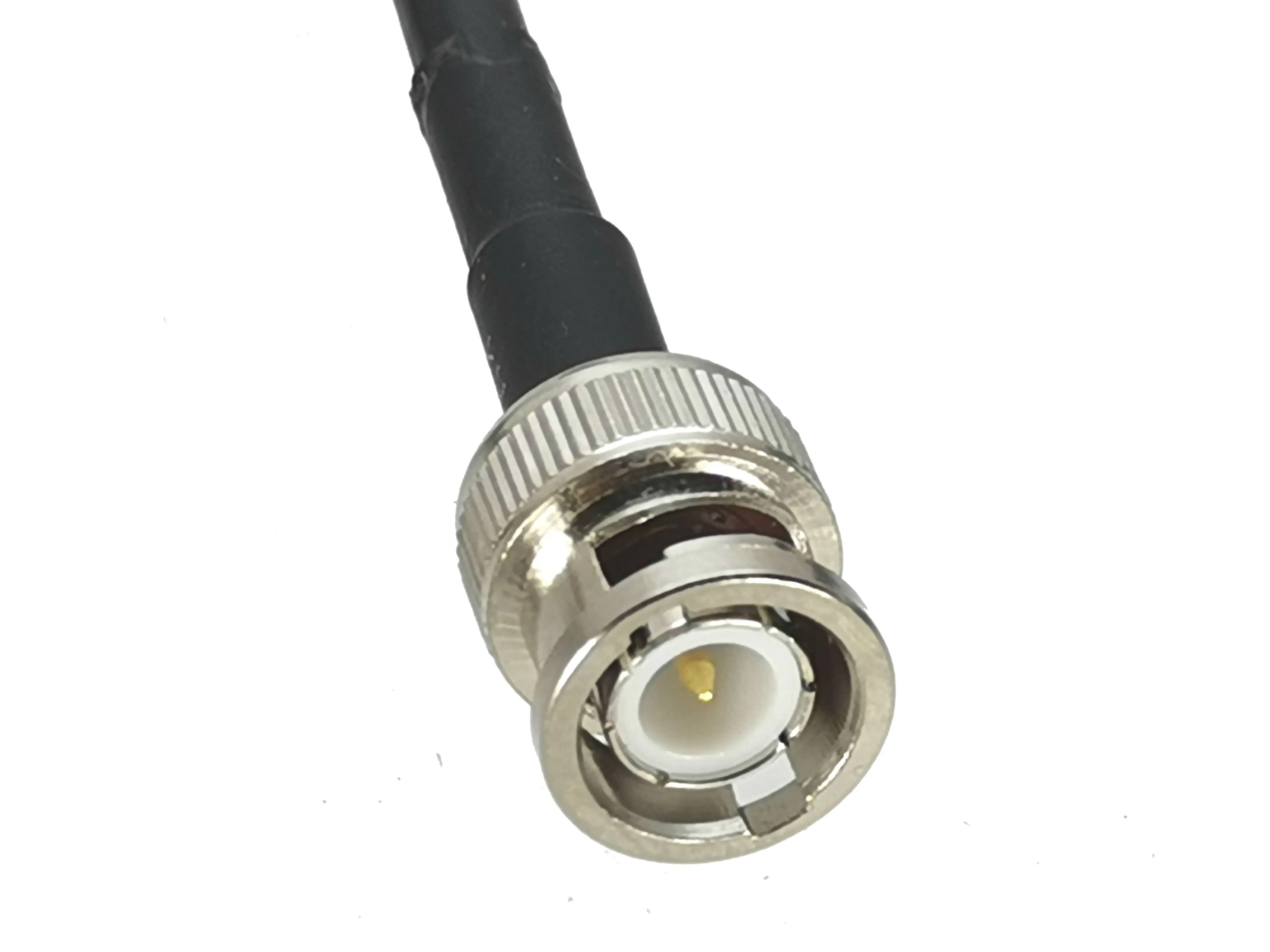

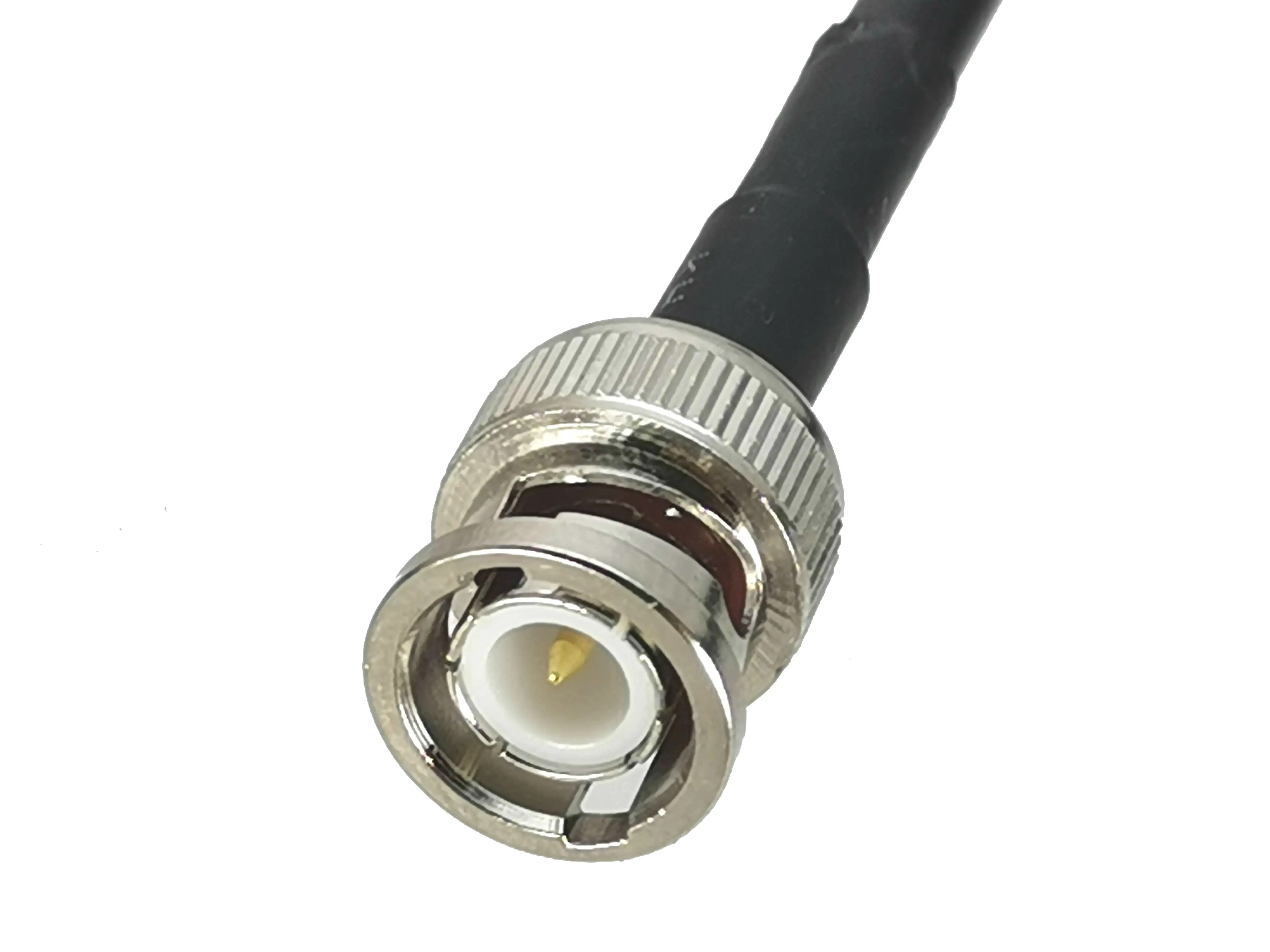

Me fijé especialmente en la parte mecánica del conector: BNC macho con enchapado/níquel descrito. En este tipo de conectores, el recubrimiento ayuda a mantener el contacto y a resistir en cierto grado el uso repetido. En mi experiencia, cuando un BNC está bien mecanizado, el encaje rosca-clic (en BNC el acoplamiento es tipo bayoneta, no roscado) se siente consistente y no “baila” al mover el cable.
Con RG58 y 4 pulgadas de longitud (aprox. 20 mm, aquí la descripción habla de “4 pulgadas ~ 20M”; asumo que el objetivo es indicar una longitud corta en el rango de 4 pulgadas), el conjunto está pensado para tramo corto. Eso reduce un factor habitual de problemas: el cable largo que se mueve, se vence y acaba dañando el coaxial o aflojando el contacto en el extremo. Aun así, lo importante es evitar tracción. La recomendación de no forzar el conector y mantener el cable libre de tensión coincide con lo que he visto en montajes reales: la causa típica de fallo en cables cortos no es “la longitud”, sino la tensión repetida en el conector.
En cuanto a la rigidez, RG58 como familia de cable suele ser más flexible y fácil de manejar que alternativas más rígidas; en el día a día esto facilita instalar el jumper en huecos reducidos y recolocar el equipo para pruebas. La contrapartida es que, si el cable queda haciendo palanca, puede castigarse el conector con el tiempo.
Compatibilidad y rendimiento
En compatibilidad, me quedo con lo explícito: RG58 y 50 ohm. Eso lo convierte en una buena pieza para configuraciones donde tengas instrumentación, CCTV o elementos RF que usen coaxiales de 50 ohm terminados en BNC. Ejemplos reales de uso con este formato:
- Pruebas rápidas con generador o receptor RF: cuando conectas la salida del equipo de medida a un punto bajo prueba y necesitas un enlace corto para minimizar pérdidas adicionales y mantener el montaje ordenado. Un jumper como este ayuda a evitar que el cable sea el “problema” en la medición.
- Interconexión entre módulos en montajes de CCTV: cuando necesitas llegar desde el conector BNC del equipo a un punto de conexión sin cambiar de tipo de conector. La longitud corta evita que el cable se arrolle y reduz el riesgo de interferencias por cercanía si el cable queda desplegado de forma caótica.
- Sustitución de un cable dañado en un equipo compatible con RG58: si el equipo termina en BNC y la instalación espera 50 ohm, este jumper suele encajar como repuesto inmediato.
Respecto al rendimiento, al tratarse de un tramo muy corto, el impacto de pérdidas absolutas por longitud suele ser limitado. Lo que más vigilo en este tipo de jumpers es:
- Integridad del contacto BNC: un mal encaje se traduce en variaciones intermitentes (y en pruebas, eso se ve como cambios cuando mueves el cable).
- Desadaptación por impedancia: aquí la descripción indica 50 ohm, lo cual es coherente para sistemas de esa impedancia. Si tu equipo o instalación esperase otra impedancia, entonces ya no sería un match correcto; pero en un escenario 50 ohm, es precisamente lo que quieres.
También conviene recordar un aspecto práctico: en RF, más conexiones no siempre es mejor. Este jumper, al ser “macho a macho” directo, evita añadir adaptadores (por ejemplo, pasar a otro tipo de conector intermedio) que aumentan puntos de contacto.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Longitud corta y formato pigtail: facilita el montaje en espacios reducidos y reduce el movimiento del coaxial lejos del conector.
- Coherencia técnica indicada: compatibilidad con RG58 y 50 ohm, que son datos decisivos para que el enlace encaje con el resto del sistema coaxial.
- Conectores BNC macho a macho pensados para interconexión directa: menos piezas intermedias, menos riesgo de fallos por compatibilidades raras.
Aspectos mejorables
- Sensibilidad mecánica si hay tracción: al ser un conjunto corto, si el cable soporta esfuerzos (se tira, se dobla en el conector o queda haciendo palanca), el punto débil suele ser el conector. Aquí no hay magia: hay que usar sujeción o dejar holgura.
- Protección ambiental: no se indica blindaje extra ni protección frente a humedad/oxidación a nivel de diseño del cable. En usos de interior y bancada de pruebas va bien, pero si lo montas en un entorno donde haya manipulación frecuente o exposición, conviene proteger el conjunto con una funda o canalización adecuada (sin forzar radios de curvatura).
- Ojo con el “matching” real del sistema: aunque diga 50 ohm y RG58, el rendimiento dependerá del resto de la cadena (equipo, tipo de cable, conectores y estado de las terminaciones). Si tu instalación es 50 ohm, el jumper se comporta como tal; si no lo es, te saldrán problemas aunque el jumper “sea bueno”.
Como comparación genérica, en el mercado existen alternativas con otros conectores (SMA, TNC, etc.) o con cables coaxiales de especificación diferente. Si tu sistema es BNC y trabaja con 50 ohm, este tipo de jumper es el camino directo. Si necesitas más robustez mecánica o mejores tolerancias en entornos exigentes, a veces compensa pasar a coaxiales de mayor calidad o conectores con mejor control de tolerancias mecánicas; pero eso ya es otro escalado de coste y objetivo.
Veredicto del experto
Lo veo como un componente muy práctico y razonable para interconexiones cortas: BNC macho a macho, compatible con RG58 y orientado a sistemas de 50 ohm, con un diseño pensado para que el montaje sea rápido y estable mientras evites esfuerzos mecánicos sobre el conector. Donde destaca es en pruebas y sustituciones inmediatas; donde hay que ser más cuidadoso es en instalaciones con movimiento, tracción o manipulación repetida, porque el fallo típico no suele venir del coaxial en sí, sino del conector castigado por tensión o mala colocación.
Si lo usas como jumper de laboratorio o en montajes CCTV de corta distancia, es una compra funcional. Mi recomendación final: instala dejando holgura, no fuerces el encaje BNC y evita doblar el coaxial justo en la zona del conector; así es cuando este tipo de cable “simple” rinde de verdad durante semanas sin sorpresas.
