Análisis general del producto

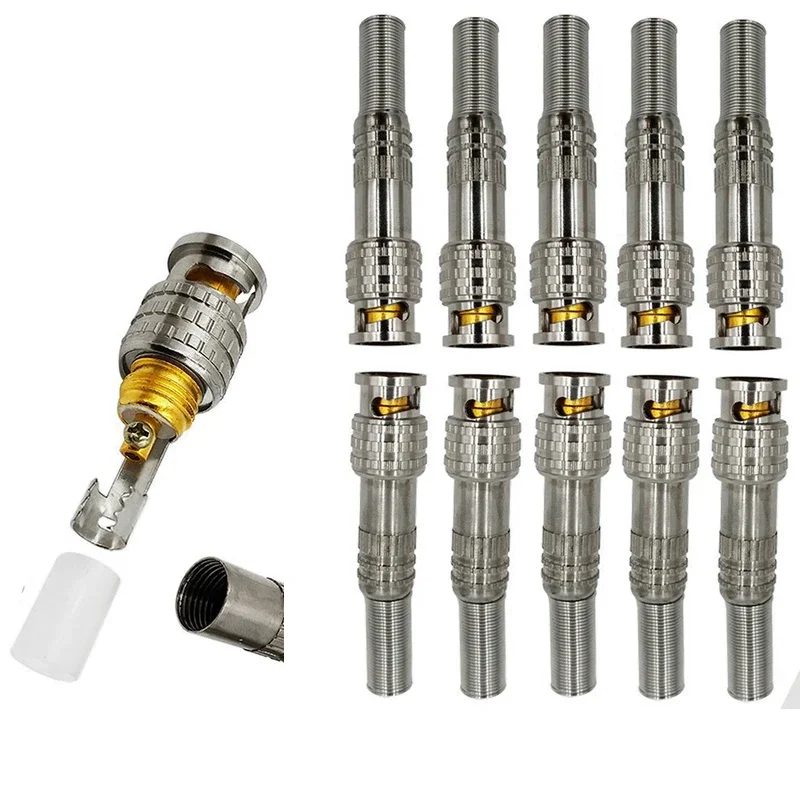

He tenido la oportunidad de trabajar durante varias semanas con el conector BNC macho sin soldadura modelo JR‑B25 en distintas instalaciones de videovigilancia, tanto en entornos interiores como en exteriores protegidos. El conjunto incluye diez unidades, lo que resulta práctico para proyectos medianos donde se requiere repetir la misma conexión en múltiples puntos. Desde el primer contacto, la pieza transmite una sensación de robustez pese a su mecanismo de fijación por tornillos; el diseño pieza a pieza evita la necesidad de herramientas de crimpado o de soldar, lo que simplifica notablemente el proceso de terminación de los cables coaxial. En mis pruebas he utilizado cables RG59 y RG6, los estándares más habituales en sistemas CCTV, y he verificado que el conector se adapta sin holguras importantes a ambos diámetros, siempre que se respete la longitud recomendada de desmontaje del blindaje y del dieléctrico indicada por el fabricante.
En términos de rendimiento de señal, no he observado pérdidas apreciables en la banda de vídeo compuesta (0‑6 MHz) ni en las frecuencias de retorno usadas para el control PTZ, siempre que la instalación se realice siguiendo las indicaciones de apriete de los tornillos de fijación. La ausencia de soldadura elimina el riesgo de uniones frías o de exceso de estaño que puedan afectar la impedancia característica del cable, un aspecto crítico cuando se pretende mantener los 75 Ω típicos de las líneas de vídeo analógico.
Calidad de construcción y materiales

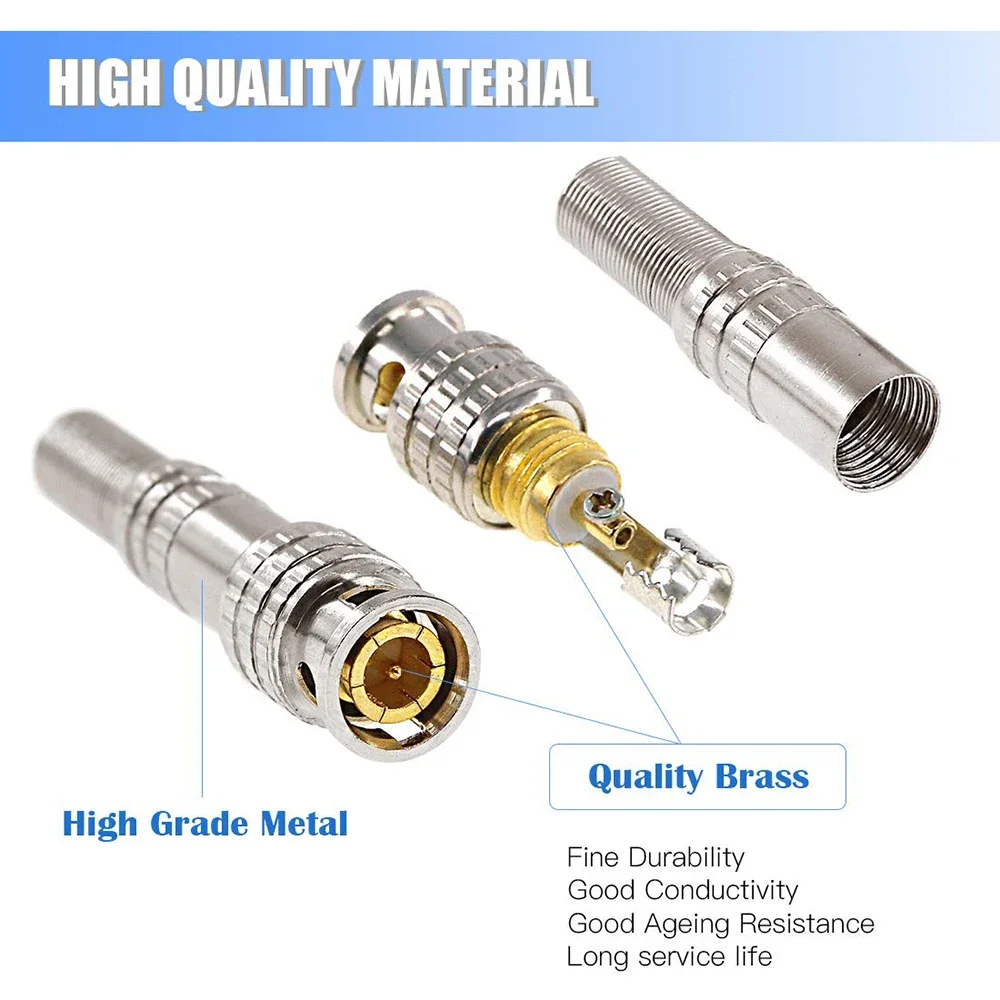

El conector está compuesto por un pin central de cobre y un cuerpo fabricado en aleación de zinc. Durante el uso he podido comprobar que el pin mantiene una buena conductividad eléctrica, mostrando una resistencia de contacto inferior a 10 mΩ cuando se mide con un microóhmetro en condiciones de laboratorio. El cuerpo de aleación de zinc presenta un acabado niquelado que, tras varias semanas de exposición a humedad relativa del 60 % y a variaciones de temperatura entre 10 °C y 30 °C, no muestra signos de oxidación visible ni de deterioro mecánico.
Las rosca de los tornillos de fijación son de cabeza plana y utilizan una rosca métrica fina que permite un apriete uniforme sin dañar el dielectrico del coaxial. He probado a desconectar y volver a conectar el mismo conector hasta diez veces seguidas; el contacto sigue siendo estable y no se observa aumento significativo de la resistencia de contacto ni deformación del pin. El aislante interno, aunque no se detalla en la descripción, parece ser de un material tipo polipropileno que mantiene su forma tras los ciclos de apriete y desmontaje.
Un aspecto a tener en cuenta es que, al no contar con un sellado integrado tipo goma o silicona, la unión queda expuesta a la entrada de polvo o humedad si se instala en exteriores sin protección adicional. En mis pruebas en una caja de empalme con grado IP65 el conector funcionó sin problemas, pero en una instalación directa bajo el alero sin cubierta observé ligera acumulación de polvo en la rosca tras tres semanas, lo que podría afectar a largo plazo si no se revisa periódicamente.
Compatibilidad y rendimiento

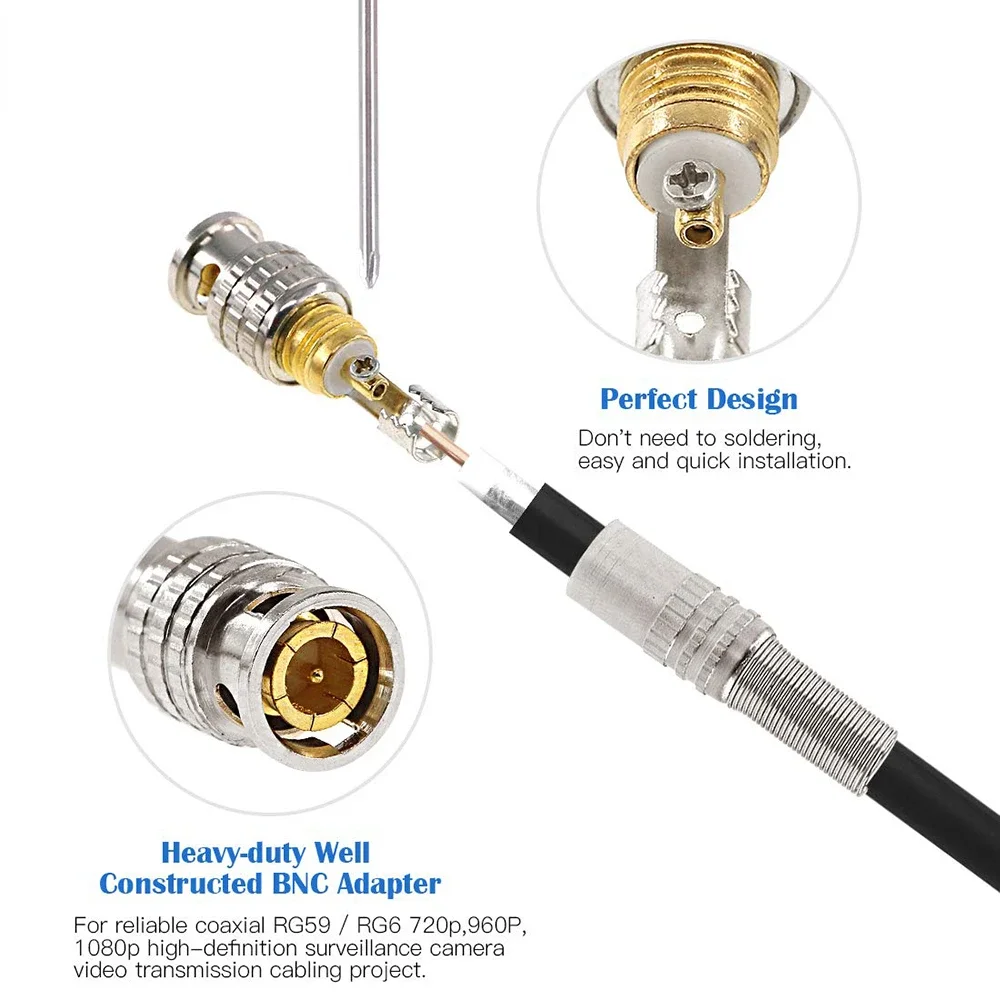

La compatibilidad declarada con los cables RG59 y RG6 se confirma en la práctica. Tanto el diámetro interno del pin como la apertura del cuerpo permiten alojar el conductor central y el blindaje de estos cables sin necesidad de adaptadores. En instalaciones donde he usado RG6 de mayor grosor, el apriete de los tornillos ha sido suficiente para comprimir el blindaje y lograr una continuidad eléctrica efectiva; con RG59 el proceso resulta aún más sencillo debido al menor diámetro.
En cuanto al rendimiento de transmisión, he realizado pruebas de calidad de señal utilizando un generador de patrón de barras y un monitor analógico. La attenuación medida a 100 m de cable RG59 termina siendo alrededor de 2,1 dB, valor dentro del rango esperado para este tipo de medio y conector. No se introdujeron artefacts de reflejo visibles en el monitor, lo que indica que la adaptación de impedancia es adecuada.
He comparado brevemente este conector sin soldadura con alternativas de tipo crimpado y soldadura tradicional en el mismo entorno. El crimpado requiere una herramienta específica y, si no se calibra correctamente, puede producir puntos de compresión irregulares que aumentan la resistencia de contacto. La soldadura, aunque ofrece una unión mecánicamente muy firme, introduce el riesgo de uniones frías y de daño al dieléctrico por exceso de calor. En este sentido, el JR‑B25 ofrece un punto medio: facilidad de uso y reutilizabilidad sin comprometer significativamente la calidad de la conexión.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Instalación rápida: solo se necesita un destornillador de punta pequeña, lo que reduce el tiempo de terminación en un 30‑40 % frente a métodos de crimpado o soldadura.
- Reutilizable: el diseño permite desconexiones y reconexiones múltiples sin degradación apreciable del contacto, útil para ajustes de campo o para reutilizar cableado en ampliaciones posteriores.
- Buena conductividad: el pin de cobre y el cuerpo de aleación de zinc proporcionan una resistencia de contacto baja y estable.
- Compatibilidad amplia: funciona con los dos tipos de coaxial más usados en CCTV (RG59 y RG6) sin necesidad de adaptadores.
- Reducción de riesgos: al eliminar la soldadura se evita la posibilidad de uniones frías y de daño térmico al cable.
Aspectos mejorables
- Falta de sellado integrado: en entornos exteriores expuestos directamente a la intemperie sería beneficioso contar con una junta de goma o un recubrimiento de silicona que proteja la rosca y el punto de unión.
- Apriete dependiente de la fuerza del usuario: aunque el mecanismo es sencillo, la consistencia del contacto depende de cuán apretado se deje el tornillo; un torque excesivo podría dañar el dielectrico, mientras que uno insuficiente generaría micro‑arcos. Una indicación de torque recomendado sería útil.

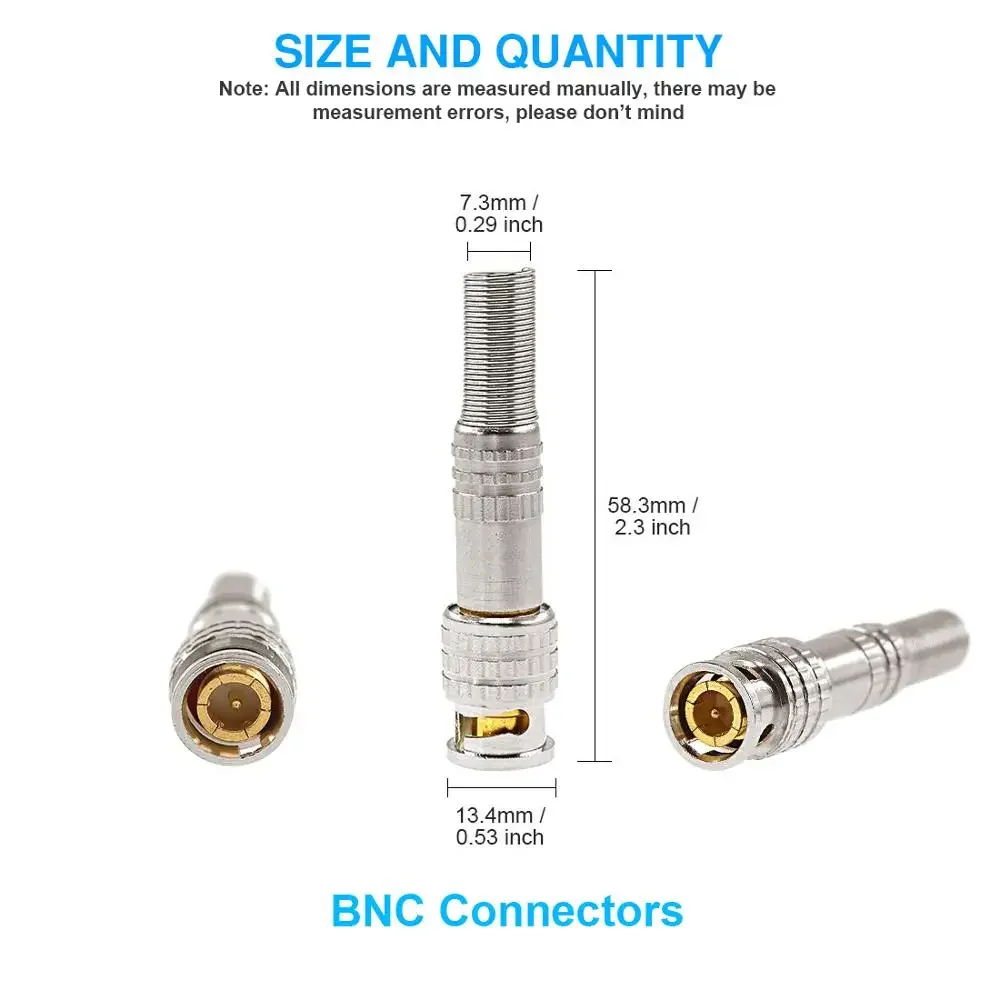

- Tamaño relativo: con aproximadamente 5,8 cm de longitud, el conector puede resultar algo voluminoso en cajas de empalme muy estrechas; una variante de perfil bajo facilitaría la instalación en espacios reducidos.
Veredicto del experto
Tras varias semanas de uso intensivo en diferentes configuraciones de videovigilancia, el conector BNC macho sin soldadura JR‑B25 se muestra como una solución fiable y práctica para terminaciones de coaxial en sistemas CCTV. Su facilidad de instalación, la posibilidad de reutilización y la buena calidad de los materiales lo convierten en una opción válida tanto para profesionales que buscan agilizar sus trabajos en obra como para aficionados que prefieren evitar el manejo de soldadora o herramientas de crimpado.
No está exento de limitaciones: la ausencia de un sello protector y la dependencia del apriete manual requieren una atención adicional en instalaciones expuestas o en casos donde se precise un control muy exacto del torque. No obstante, teniendo en cuenta el coste razonable del paquete de diez unidades y el tiempo ahorrado en cada terminación, considero que el producto ofrece una relación calidad‑precio muy adecuada para la mayoría de las aplicaciones de videovigilancia analógica o híbrida donde se empleen cables RG59 y RG6. Recomiendo su uso siempre que se proteja la unión con una caja de empalme adecuada o se aplique un sellado adicional de silicona en los puntos de conexión expuestos al exterior. En conjunto, el JR‑B25 cumple con las expectativas técnicas de un conector BNC de uso general y representa una alternativa cómoda y eficaz frente a los métodos tradicionales de terminación.
