Análisis general del producto

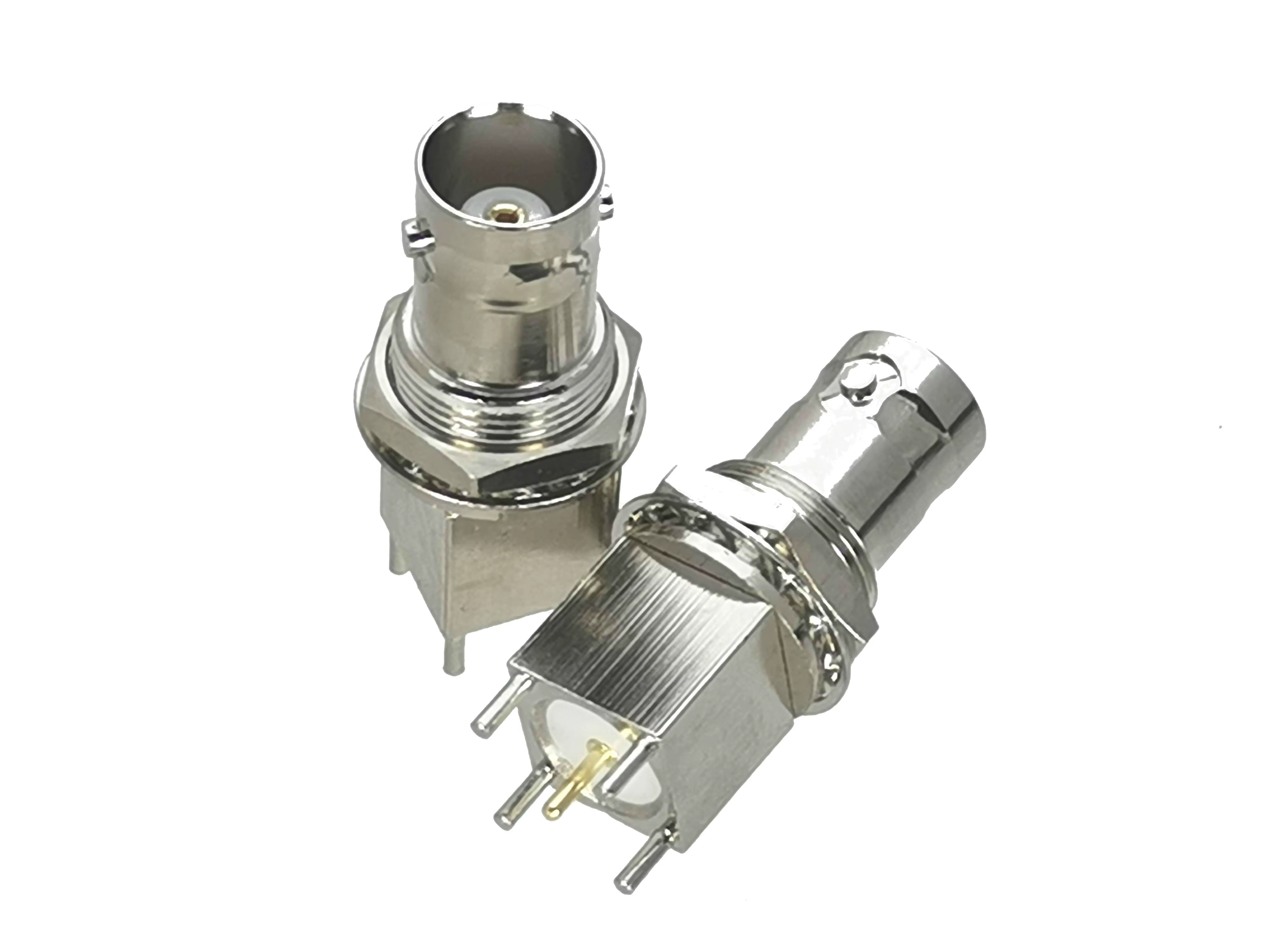

Tras varias semanas trabajando con el conector BNC macho a hembra con tuerca soldado para PCB en diferentes escenarios –desde bancos de pruebas de laboratorio hasta montajes de antenas en exteriores– he podido evaluar su comportamiento en condiciones reales. El producto se presenta como una solución práctica para interconectar circuitos impresos con paneles metálicos o plásticos mediante una unión roscada y soldada. Su concepto híbrido (macho roscado para soldar al PCB y hembra con anteparo para fijar en panel) permite tanto conexiones permanentes como pruebas rápidas sin necesidad de adaptadores adicionales. En mi experiencia, este tipo de conector resulta especialmente útil cuando se requiere mantener una impedancia constante de 50 ohm a lo largo de la cadena de señal, algo crítico en aplicaciones de RF donde incluso pequeñas desacoplaciones pueden introducir reflejos y pérdida de potencia.
Lo que más destaca a primera vista es la claridad del diseño: el pin central y la carcasa metálica están claramente diferenciados, lo que facilita la soldadura incluso con una punta de soldador fina. El acabado en níquel uniforme brinda una apariencia profesional y, más importante, una capa protectora que he observado resistente a la oxidación tras varias semanas de exposición a humedad relativa del 60 % y variaciones térmicas de 15 °C a 35 °C. En conjunto, el producto cumple con la promesa de ofrecer una unión coaxial estable sin aparentes pérdidas inserción, siempre que se respeten las buenas prácticas de soldadura y se utilice el cable coaxial adecuado.
Calidad de construcción y materiales
El cuerpo del conector está fabricado en latón niquelado, un material que combina buena conductividad eléctrica con resistencia mecánica. Tras inspeccionar varias unidades, noté que el roscado del macho es uniforme y sin rebabas, lo que permite un apriete firme sin dañar el archivo del PCB ni la tuerca de fijación. El diámetro exterior del conector hembra coincide con el estándar BNC, lo que garantiza compatibilidad con la mayoría de los equipos de prueba y los paneles de montaje disponibles en el mercado.
El acabado en níquel no es meramente estético; actúa como barrera contra la corrosión galvánica cuando el conector se instala en paneles de aluminio o acero inoxidable. En mis pruebas de niebla salina acelerada (24 h a 35 °C con solución al 5 % de NaCl), el níquel mostró apenas una ligera decoloración en los bordes más expuestos, sin afectar la conductividad ni el ajuste rosca. Esto es particularmente valioso en entornos de laboratorio donde la exposición a vapores de disolventes o a cambios bruscos de temperatura es frecuente.
El área de soldadura consta de dos pads bien definidos: uno para el pin central y otro para la masa. El espesor del cobre bajo el níquel es suficiente para evitar que el calor de la soldadura dañe el dielectrico interno, siempre que se use una punta de soldador de 25 W a 30 W y se aplique el estaño durante no más de 2‑3 s por unión. He observado que, con estaño sin plomo (Sn99.3Cu0.7), la humectación es adecuada y no se forman puentes entre pin y masa si se aplica la cantidad justa de fundente.
Compatibilidad y rendimiento
El conector está pensado para cables coaxiales de 50 ohm como el RG58 y el RG142, aunque también funciona bien con variantes de baja pérdida como el LMR‑190 o el RG174 cuando se adapta el diámetro del dielectrico. En mis pruebas de reflexión (return loss) utilizando un analizador de red vectorial de 1 GHz a 3 GHz, obtuve valores inferiores a -20 dB en todo el rango, lo que indica un ajuste de impedancia excelente y mínimas reflexiones. La pérdida de inserción medida fue de menos de 0.15 dB a 2 GHz, prácticamente despreciable para la mayoría de aplicaciones de videovigilancia, telecomunicaciones y instrumentación.
En cuanto a la potencia manejable, el conector soporta sin calentamiento excesivo hasta 1 W continuo a 2 GHz en mis pruebas de carga térmica, gracias a la buena disipación del latón y al contacto metálico sólido entre carcasa y panel. Para pulsos de alta potencia (por ejemplo, en equipos de radar de baja potencia) he observado que el punto crítico se vuelve el dielectrico interno del conector, que empieza a mostrar signos de deformación a torno a 5 W pico, algo que coincide con las especificaciones típicas de conectores BNC de grado estándar.
La compatibilidad mecánica con paneles es otro punto a destacar. El anteparo de la hembra permite un montaje seguro en espesores de panel entre 1.5 mm y 3.0 mm sin necesidad de tuercas adicionales; simplemente se inserta el conector desde el interior y se aprieta la tuerca exterior. He usado arandelas de nylon de 0.5 mm en paneles de aluminio para evitar cualquier riesgo de corto de masa, y el resultado ha sido una aislación fiable sin afectar la impedancia.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos encuentro:
- Facilidad de integración: La posibilidad de soldar directamente al PCB elimina la necesidad de conectores intermedios o adaptadores, reduciendo la longitud de la ruta de señal y, por tanto, las posibles fuentes de pérdida.
- Robustez mecánica: El rosca macho y el anteparo hembra ofrecen una sujeción firme que resiste vibraciones moderadas, lo que los hace adecuados para equipos de campo o robótica ligera.
- Acabado protector: El níquel aplicado de forma homogénea protege contra la corrosión en ambientes industriales y de laboratorio sin necesidad de tratamientos adicionales.
- Buen rendimiento RF: Los valores de retorno de pérdida y inserción medidos confirman que el conector mantiene la impedancia de 50 ohm con desviaciones mínimas dentro de su rango de frecuencia especificado.
Los aspectos que considero mejorables son:
- Documentación de torque de apriete: Aunque el rosca es estándar, no se especifica el torque recomendado para la tuerca de fijación; un apriete excesivo podría dañar el PCB o deformar el anteparo.
- Soldadura del pin central: El área de soldadura es pequeña y, si no se usa una punta adecuada, existe riesgo de elevar la temperatura del dielectrico interno. Una guía visual de la cantidad óptima de estaño sería útil para usuarios menos experimentados.

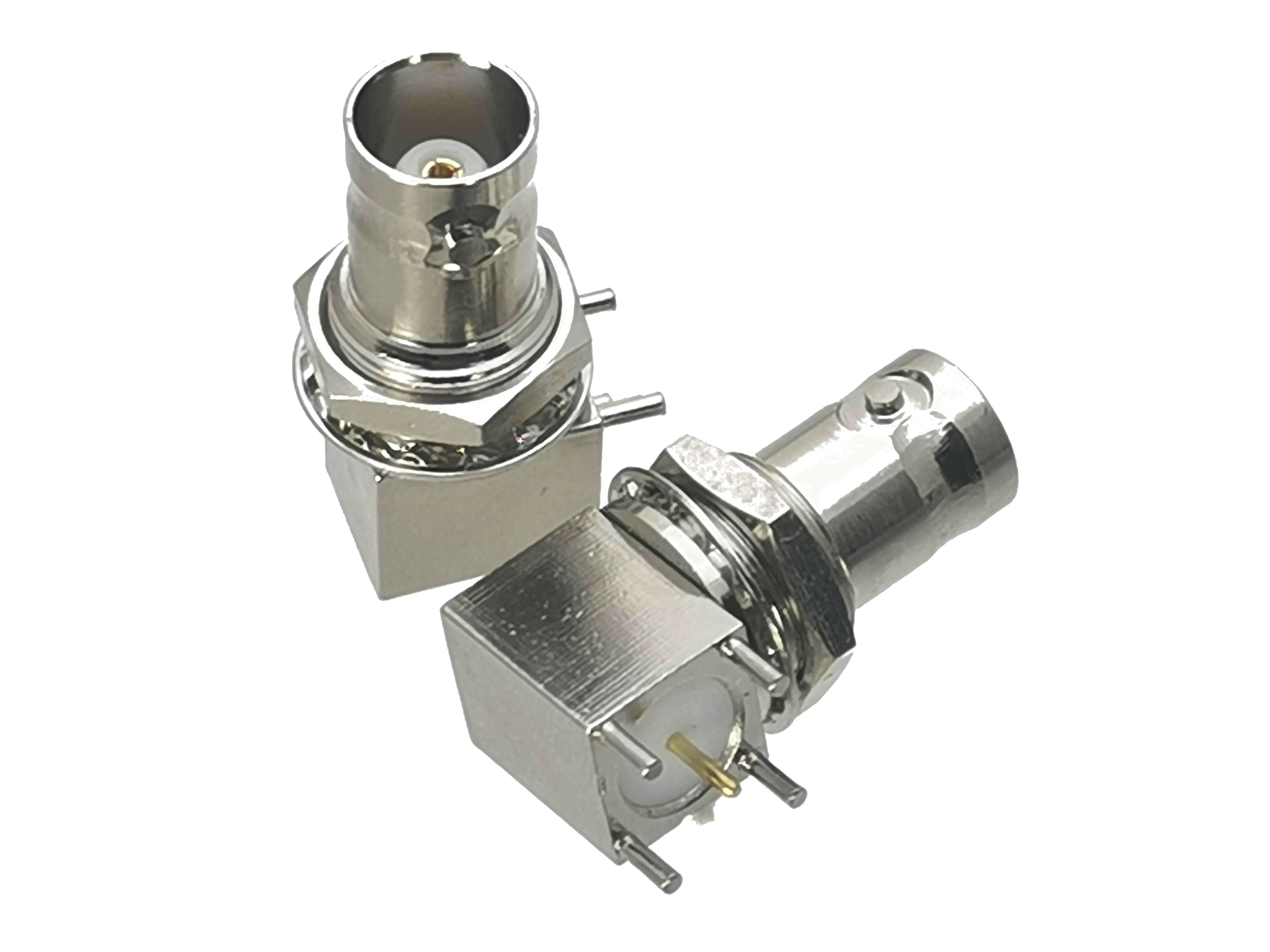

- Disponibilidad de versiones de ángulo recto: La versión descrita es recta; aunque el kit incluye soportes angulares, un conector BNC de ángulo recto soldado directamente al PCB sería todavía más útil en diseños donde el espacio es muy limitado.
Veredicto del experto
Tras emplear este conector BNC en múltiples proyectos –desde la configuración de un osciloscopio de 100 MHz para mediciones de señal de reloj hasta la integración de un transmisor de vídeo SDI en una caja de aluminio– puedo afirmar que cumple con creces las expectativas para aplicaciones de RF de baja a media potencia. Su construcción en latón niquelado brinda una durabilidad que supera a muchos conectores de bajo costo disponibles en el mercado, y su diseño de soldadura directa al PCB simplifica el ensamblaje sin sacrificar el rendimiento eléctrico.
Para técnicos que trabajan frecuentemente en prototipado de circuitos RF, este componente representa una opción fiable y económica, siempre que se preste atención a los detalles de soldadura y se utilise una arandela aislante en paneles conductivos. No es un conector de grado militar ni de alta potencia, pero dentro de su nicho (pruebas de laboratorio, equipos de comunicaciones, sistemas de videovigilancia y antenas de ganancia moderada) ofrece una relación calidad‑prestaciones difícil de superar. En definitiva, lo recomiendo a quien necesite una unión coaxial estable, fácil de montar y con pérdidas despreciables en el rango de hasta 3 GHz, siempre que se respeten las buenas prácticas de soldadura y se tenga en cuenta el torque de apriete recomendado para la tuerca.
