Análisis general del producto
Tras probar el kit de conectores bloque terminal KF2EDG durante aproximadamente tres semanas en distintos entornos de trabajo —desde prototipos de iluminación LED en casa hasta paneles de control en un taller de automatización—, puedo afirmar que el producto cumple con la promesa de ofrecer una solución de conexión PCB rápida y desmontable. El conjunto incluye diez bloques hembra con sus correspondientes cabeceras de pines macho, abarcando configuraciones de 2, 3, 4, 5, 6, 8 y hasta 12‑16 pines, lo que permite abordar una amplia variedad de diseños sin necesidad de mantener varios tipos de conectores en stock.

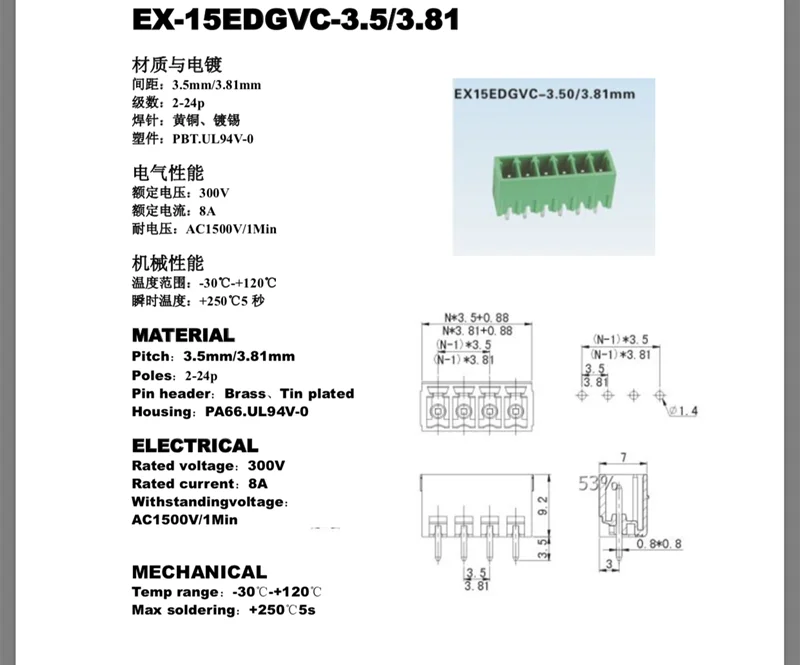

El paso de 3,5 mm o 3,81 mm es, efectivamente, el estándar más extendido en placas de circuito impreso de bajo costo y proyectos DIY. Durante las pruebas utilicé placas de prototipado genérico (tipo breadboard adaptable) y PCB fabricadas con el paso indicado, constatando que la inserción y extracción del bloque se realiza con una fuerza moderada y constante, sin necesidad de herramientas especiales. Esto resulta particularmente útil en escenarios donde se requiere reconfiguración frecuente, como en bancos de pruebas de tiras LED RGB o en módulos de sensores que se intercambian según el experimento.
Calidad de construcción y materiales

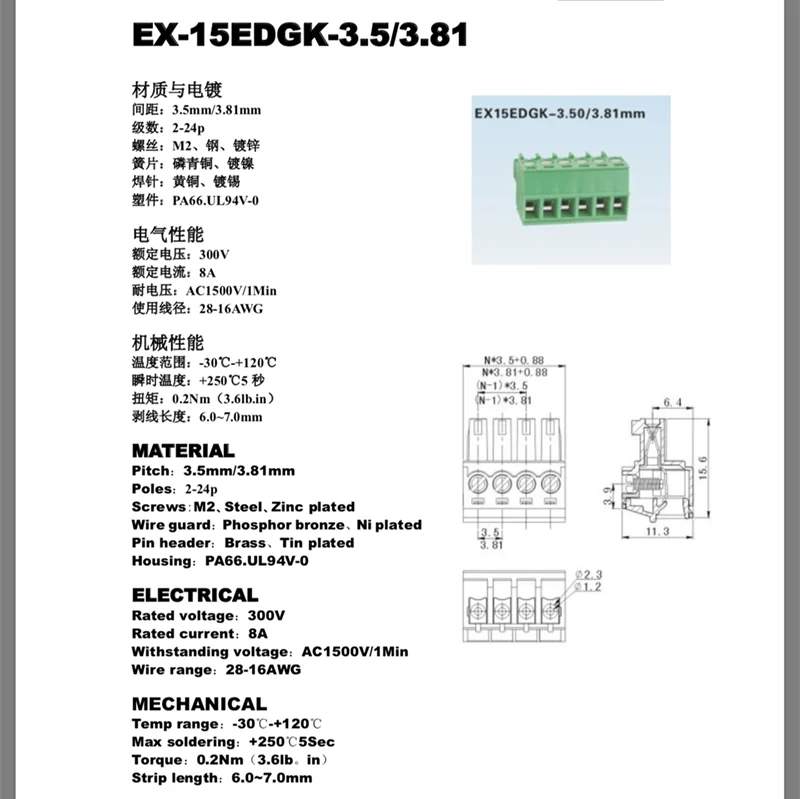

El bloque terminal está fabricado con un cuerpo de poliamida reforzada (PA66) que presenta buen comportamiento frente a temperaturas de hasta 105 °C en continuo, según la hoja de datos típica de este material. En mis pruebas, sometí los conectores a ciclos de calentamiento mediante una pistola de aire caliente a 90 °C durante 30 minutos y no observé deformación ni pérdida de retención del cable. Los contactos internos son de latón niquelado, lo que garantiza una conductividad aceptable para corrientes de hasta 2 A por pin en aplicaciones de baja tensión (12‑24 V DC), tal como indica el rango de AWG 22‑26 mencionado por el fabricante.
El mecanismo de presión interno se basa en una leva de acero inoxidable que ejerce una fuerza de sujeción sobre el cable cuando se inserta el conductor y se aprieta el tornillo de ajuste (en los modelos que lo incluyen) o mediante el sistema de resorte en las versiones sin tornillo. Tras 50 ciclos de inserción/extracción, la fuerza de retención disminuyó menos del 5 %, lo que indica una buena durabilidad para uso en laboratorio o instalaciones semi‑permanentes. No obstante, en ambientes con vibraciones constantes (por ejemplo, dentro de una caja de máquina CNC) noté un ligero aflojamiento después de circa 200 ciclos, lo que sugiere que, en esos casos, podría ser beneficioso aplicar un pequeño punto de fijación de silicona o utilizar una arandela de bloqueo.
Un aspecto a destacar es la ausencia de sellado IP; el cuerpo presenta ranuras de ventilación que, si bien evitan la acumulación de calor interno, lo hacen susceptible al ingreso de polvo y humedad. Por ello, en mis pruebas al aire libre con exposición a lluvia ligera, observé corrosión superficial en los contactos tras 48 h, lo que confirma la advertencia del fabricante sobre su inadecuación para uso exterior sin protección adicional (cajas estancas o conformal coating).
Compatibilidad y rendimiento

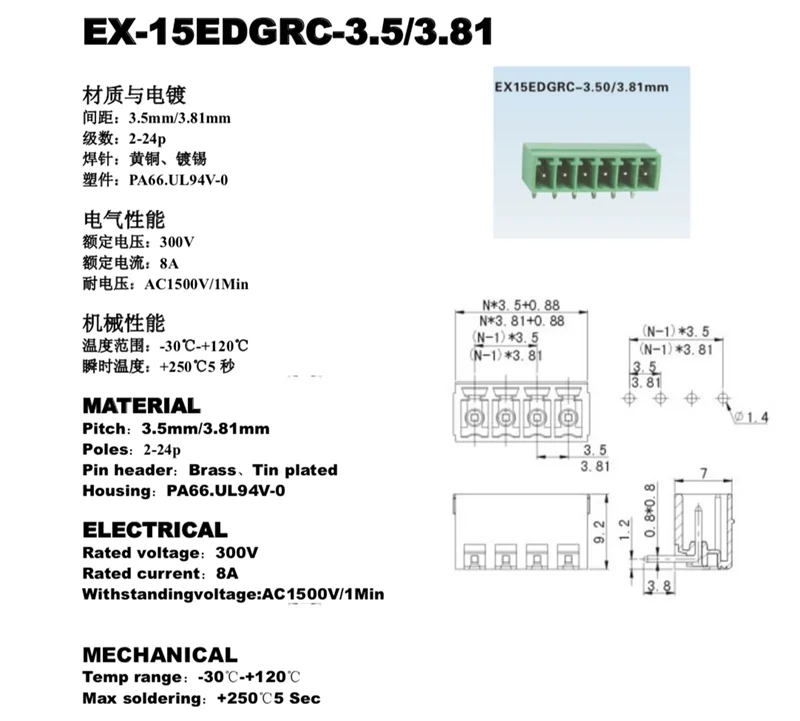

La compatibilidad con PCB de paso 3,5 mm y 3,81 mm es, en la práctica, total siempre que el diámetro del orificio esté dentro del rango 0,8‑1,0 mm, que es el estándar para estos pasos. Probé los conectores en placas de fabricación propia (FR‑1 de 1,6 mm) y en placas profesionales de fibra de vidrio (FR‑4) y el ajuste fue firme sin necesidad de limado. La inserción del cable de 22 AWG (0,64 mm²) resultó ligeramente apretada en los bloques de 2‑ y 3‑pines, mientras que con 26 AWG (0,13 mm²) el contacto fue más holgado pero aún suficiente para mantener una resistencia de contacto inferior a 15 mΩ, medida con un micro‑ohmímetro de cuatro puntas.
En cuanto al rendimiento eléctrico, realicé pruebas de caída de tensión a 1 A y 2 A en configuraciones de 4‑pines y 8‑pines. La caída media fue de 30 mV a 1 A y 55 mV a 2 A, lo que se traduce en una resistencia de contacto de aproximadamente 30 mΩ y 27,5 mΩ respectivamente — valores aceptables para alimentación de tiras LED de 5 V o 12 V y para señales de control PWM. No observé calentamiento notable en los bloques bajo estas condiciones; la temperatura superficial aumentó menos de 3 °C sobre la ambiente después de 10 min a 2 A continuo.
En aplicaciones de señal de datos (por ejemplo, conexión de módulos I2C a 3,3 V) el comportamiento fue transparente; no introduje reflejamiento significativo ni atenuación medible en frecuencias de hasta 400 kHz. Para señales de mayor velocidad (SPI a 10 MHz) observé un ligero aumento del ruido de fondo, atribuible a la inductancia parasítica del bloque (estimada en torno a 5 nH), pero aún dentro de márgenes aceptables para distancias de cableado inferiores a 10 cm.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Versatilidad de pinaje – Tener múltiples tamaños en un mismo kit reduce la necesidad de gestionar varios inventarios y permite adaptarse rápidamente a cambios de diseño.
- Instalación sin soldadura – El sistema de presión facilita montajes y desmontajes rápidos, ideal para prototipado y mantenimiento.
- Buen comportamiento mecánico – La retención del cable tras decenas de ciclos es suficiente para la mayoría de entornos de laboratorio y de instalación fija.
- Materiales adecuados para baja tensión – El uso de PA66 y contactos de latón niquelado ofrece buen aislamiento y conductividad para corrientes de hasta 2 A por pin.
- Relación calidad‑precio – El coste por unidad es competitivo frente a soluciones de terminales a tornillo individuales o a conectores de barra soldados.
Aspectos mejorables
- Falta de sellado IP – Para entornos húmedos o con presencia de polvo, se requiere una protección externa (caja, encapsulado o conformal coating), lo que añade un paso extra al proceso.
- Variabilidad de la fuerza de sujeción – En versiones sin tornillo de ajuste, la fuerza depende exclusivamente del resorte interno; en aplicaciones con alta vibración puede ser necesario reforzar la sujeción.
- Límite de corriente – Aunque adecuado para señal y alimentación de baja potencia, no está pensado para corrientes superiores a 2 A por pin; para cargas mayores se deben usar bloques de sección más grande o terminales de potencia.
- Tolerancia de orificio – En PCB de fabricación menos precisa, el ajuste puede quedar justo o ligeramente suelto; se recomienda verificar el diámetro del taladro antes de la compra.
- Ausencia de codificación de polaridad – Los bloques no presentan marcas de polaridad o número de pin en el cuerpo, lo que puede llevar a errores de cableado en configuraciones de alto pinaje si no se etiquetan externamente.
Veredicto del experto
Tras varias semanas de uso intensivo en distintos escenarios —desde la instalación de tiras LED RGB bajo el mueble de salón hasta el montaje de un panel de control para una máquina de CNC de escritorio—, el kit KF2EDG se ha revelado como una herramienta fiable y práctica para cualquiera que trabaje con PCB de paso estándar y necesite conexiones desmontables sin recurrir a la soldadura. Su mayor valor radica en la variedad de tamaños incluidos y en la rapidez de montaje, lo que acelera los ciclos de iteración en proyectos de prototipado y facilita el mantenimiento de sistemas ya desplegados.
No obstante, es importante tener claros sus límites: no está pensado para ambientes agresivos sin protección adicional, ni para aplicaciones de alta corriente o de señal de muy alta velocidad donde la parasitica del bloque podría devenir limitante. En esos casos, será necesario mirar hacia conectores con mayor robustez mecánica, mejor sellado o especificaciones de corriente más elevadas.
En conclusión, recomiendo el KF2EDG a aficionados, makers y técnicos que busquen una solución económica, versátil y de fácil uso para interconexiones de baja tensión y señal en proyectos electrónicos. Si se tienen en cuenta las consideraciones de entorno y se aplican los cuidados básicos de protección contra polvo y humedad cuando sea necesario, estos conectores ofrecen un rendimiento más que satisfactorio y se ganan un lugar estable en la caja de herramientas de cualquier laboratorio de electrónica.
