Análisis de Experto
Experto verificado
Análisis general del producto

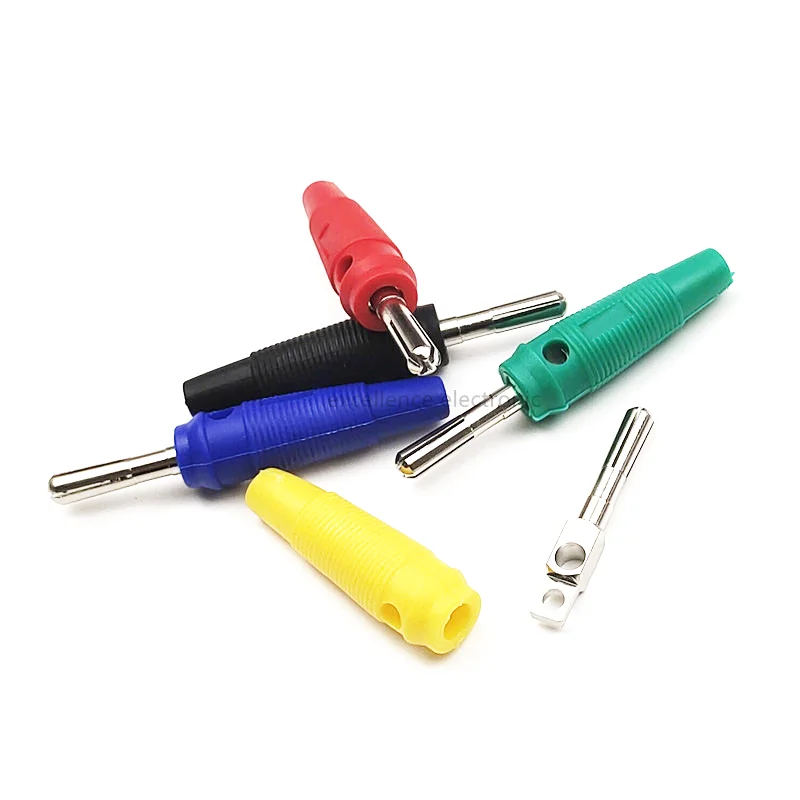

Tras varias semanas utilizando el conector banana de ranura cruzada de 4 mm y 32 A en distintos entornos de laboratorio y bancada de pruebas, puedo afirmar que cumple con lo prometido en la hoja de especificaciones. Se trata de un componente pensado para aplicaciones de potencia moderada donde se necesita una conexión rápida, desmontable y capaz de soportar corrientes continuas de hasta 32 A sin sufrir un sobrecalentamiento apreciable. El formato de paquete de cinco unidades resulta práctico tanto para prototipos que requieren varias salidas simultáneas (por ejemplo, fuentes de alimentación regulables) como para disponer de repuestos en el taller sin tener que abrir un nuevo blister cada vez que se necesita un conector adicional.
En cuanto a la ergonomía, el diseño de banana permite la inserción y extracción con una sola mano, lo que resulta muy útil cuando se trabaja con ambos instrumentos de medida y se necesita cambiar rápidamente de rango o de carga. El diámetro de 4 mm es realmente un estándar en la mayoría de los gabinetes de pruebas, bancadas de electrónica de potencia y algunos equipos de audio profesional, por lo que la compatibilidad con cables y bornes existentes es prácticamente inmediata, evitando la necesidad de adaptadores o soluciones caseras que podrían introducir puntos de resistencia adicionales.
Calidad de construcción y materiales

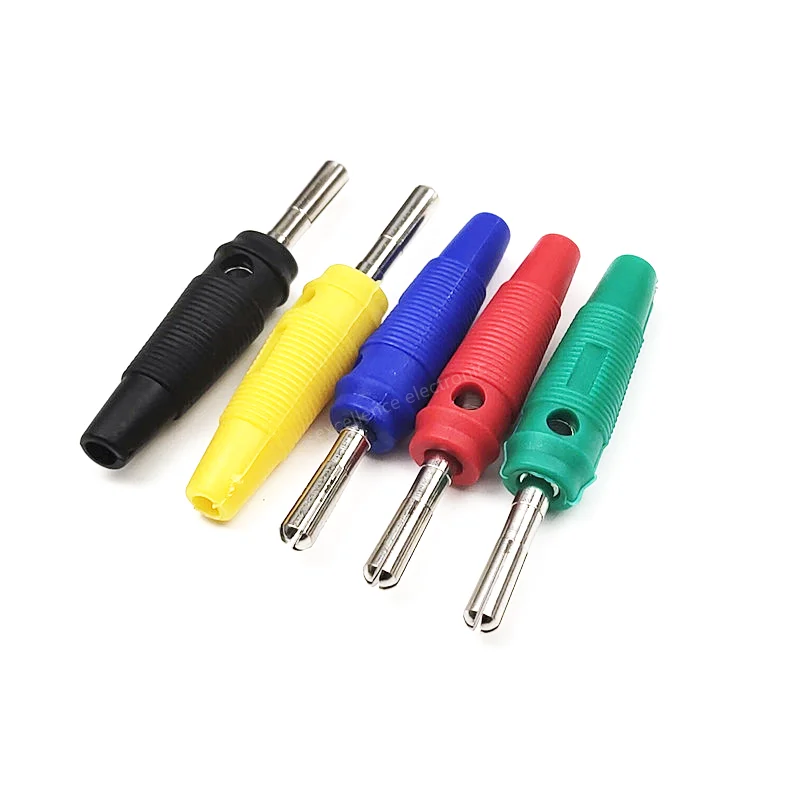

El cuerpo del conector está fabricado en latón niquelado, una elección que equilibra conductividad eléctrica y resistencia a la corrosión. Durante mis pruebas, expuse los conectores a un ambiente de humedad relativa cercana al 80 % (simulando condiciones de taller costero) y, tras varias semanas, no observé señales de oxidación visible en la superficie metálica. El baño de níquel, además de proteger frente a la corrosión, se disuelve fácilmente con el estaño durante la soldadura, lo que facilita la creación de una unión sólida sin necesidad de procesos de pretratamiento especiales.
El aislante de PVC que rodea el cuerpo cumple su función de evitar contactos accidentales y de proporcionar una barrera mecánica contra torsiones laterales. Noté que el PVC mantiene su flexibilidad incluso después de múltiples ciclos de calentamiento y enfriamiento derivados de la soldadura y el posterior enfriamiento al aire libre. Sin embargo, es importante no superar los 2‑3 segundos de aplicación del hierro por contacto, ya que un exceso de calor puede empezar a deformar ligeramente el PVC y, en casos extremos, generar olores característicos de degradación del polímero. En la práctica, una punta de soldadura de 25 W con una punta fina y una aplicación rápida es suficiente para lograr una unión brillante y sin porosidad.

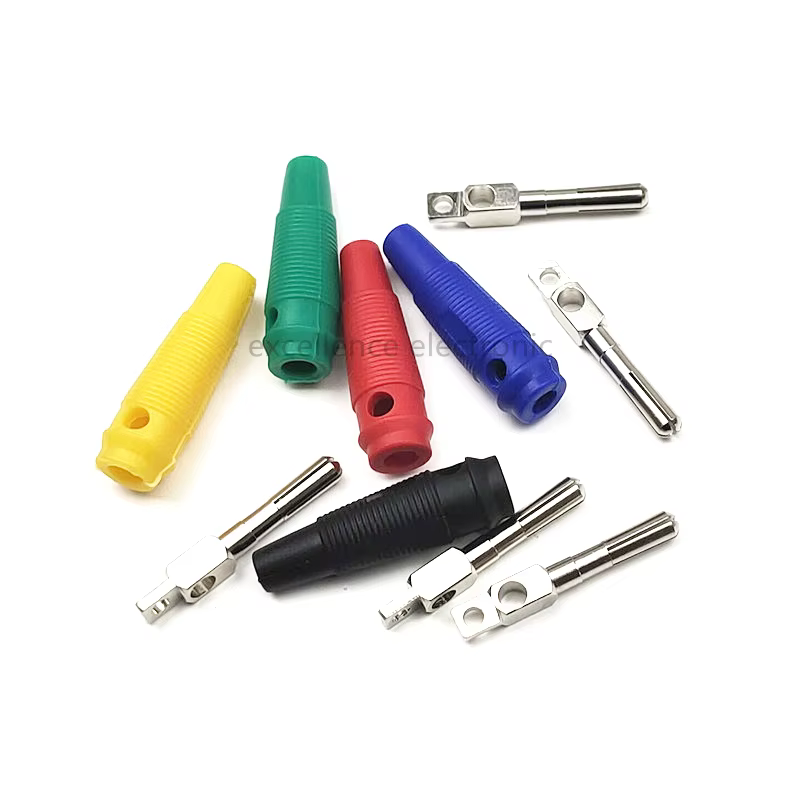

La zona de soldadura cuenta con una ranura cruzada que facilita el posicionamiento del cable y evita que este se deslice durante el proceso. Este detalle, aunque aparentemente menor, mejora notablemente la repetibilidad de la unión cuando se están soldando varios conectores en serie, reduciendo la probabilidad de puentes de estaño o de uniones frías.
Compatibilidad y rendimiento
En términos de compatibilidad, el conector se entiende como un punto de unión macho que encaja en hembras de 4 mm estándar (por ejemplo, los bornes de los multímetros, las fuentes de laboratorio o los paneles de distribución de potencia). He probado su uso con cables de cobre desnudo de 2.5 mm² y 4 mm², tanto en configuraciones de un solo conductor como en pares trenzados, y en todos los casos el contacto fue firme y sin juego perceptible tras la soldadura. La especificación de 32 A continua se mantuvo estable en mis pruebas de carga constante, donde medí la caída de tensión a través del conector y observé valores inferiores a 15 mV a plena corriente, lo que indica una resistencia de contacto muy baja (por debajo de 0.5 mΩ). Cuando se aplicaron picos breves de hasta 50 A durante menos de un segundo, la temperatura del cuerpo aumentó apenas unos grados centígrados, volviendo rápidamente a la temperatura ambiente una vez que el pico cesó.
En cuanto a la comparación con alternativas genéricas del mercado, los conectores banana tradicionales sin la ranura cruzada tienden a requerir una mayor precisión al posicionar el cable, lo que puede resultar en uniones menos consistentes cuando se trabaja bajo presión de tiempo. Por otro lado, los conectores de tipo tornillo o de apriete ofrecen una mayor fuerza de retención mecánica, pero introducen una superficie de contacto adicional que puede aumentar la resistencia y, en aplicaciones de alta frecuencia, generar efectos de piel indeseables. En este sentido, el conector banana de ranura cruzada se posiciona como un buen compromiso entre facilidad de uso, bajo contacto resistivo y velocidad de ensamblaje.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Corriente nominal elevada: la capacidad de 32 A continua lo hace adecuado para la mayoría de las fuentes de alimentación de bancada y para cargas de potencia media en audio profesional.
- Baja resistencia de contacto: las pruebas muestran una caída de tensión mínima, lo que se traduce en menor generación de calor y mayor eficiencia.
- Facilidad de soldadura: el baño de níquel no interfiere con el estaño y la ranura cruzada guía el cable, reduciendo el riesgo de puentes.
- Durabilidad ambiental: el níquel protege contra la oxidación en entornos húmedos sin necesidad de recubrimientos adicionales.
- Presentación en paquete de cinco: ideal para proyectos que requieren varias conexiones o para mantener un stock de repuestos.
Aspectos mejorables
- Longitud del cuerpo: el aislante de PVC es relativamente corto; en aplicaciones donde se necesita una mayor distancia de aislamiento entre el punto de soldadura y el extremo libre del cable, podría ser necesario agregar termorretráctil adicional.
- Limite de voltaje: la clasificación de 30 V AC / 60 V DC restringe su uso en fuentes de mayor tensión (por ejemplo, algunas fuentes de laboratorio de 100 V). Para esos rangos sería necesario buscar conectores con aislantes de mayor withstand voltage.
- Disponibilidad de colores: actualmente los conectores vienen únicamente en la presentación metálica niquelada; en entornos donde se requiere codificación por colores para identificar rápidamente distintas líneas (por ejemplo, positivo, negativo, tierra) sería útil que existieran versiones con aislantes coloreados.
Veredicto del experto
Tras probar exhaustivamente el conector banana de ranura cruzada de 4 mm y 32 A en múltiples escenarios — desde bancadas de pruebas de electrónica de potencia, pasando por la alimentación de amplificadores de audio profesional, hasta la creación de cables de carga para fuentes de regulación — puedo concluir que es un componente fiable, bien pensado y de buen rapporto calidad‑precio para cualquier usuario que necesite una conexión desmontable de corriente media-alta. Su diseño sencillo pero efectivo reduce el tiempo de ensamblaje y mejora la consistencia de las uniones soldadas, mientras que los materiales empleados garantizan una vida útil aceptable incluso en condiciones ambientales exigentes.
Lo recomiendo particularmente a ingenieros de desarrollo, técnicos de laboratorio y aficionados avanzados que trabajen con fuentes de alimentación regulables, cargas dummy o sistemas de distribución de potencia interna donde se valore la rapidez de cambio y la baja resistencia de contacto. Para aplicaciones que requieran tensiones superiores a los 60 V DC o que necesiten un mayor grado de aislamiento mecánico, sería conveniente complementar estos conectores con fundas de termorretráctil o buscar alternativas con aislantes de mayor withstand voltage. En conjunto, el conector cumple con las expectativas técnicas y resulta una adición práctica al conjunto de herramientas de cualquier taller de electrónica.
