Color
Descripción
Este pack de 10 conectores de audio hembra PJ-320 de 3,5 mm con 4 pines es un componente esencial para reparar placas electrónicas, construir amplificadores DIY o añadir una salida de auriculares a tus proyectos. El formato SMD/DIP permite el montaje tanto en superficie como en orificio pasante, ofreciendo flexibilidad en el diseño de circuitos.
El conector PJ-320 (también conocido como PJ320D) es uno de los más utilizados en equipos de audio portátiles, reproductores MP3, placas de desarrollo y otros dispositivos que requieren una salida de auriculares estándar de 3,5 mm. Su configuración de 4 pines permite soportar auriculares con micrófono (TRRS) o estéreo estándar (TRS).
Especificaciones del conector PJ-320
- Tipo: conector de audio hembra de 3,5 mm.
- Número de pines: 4 (compatible con TRRS y TRS).

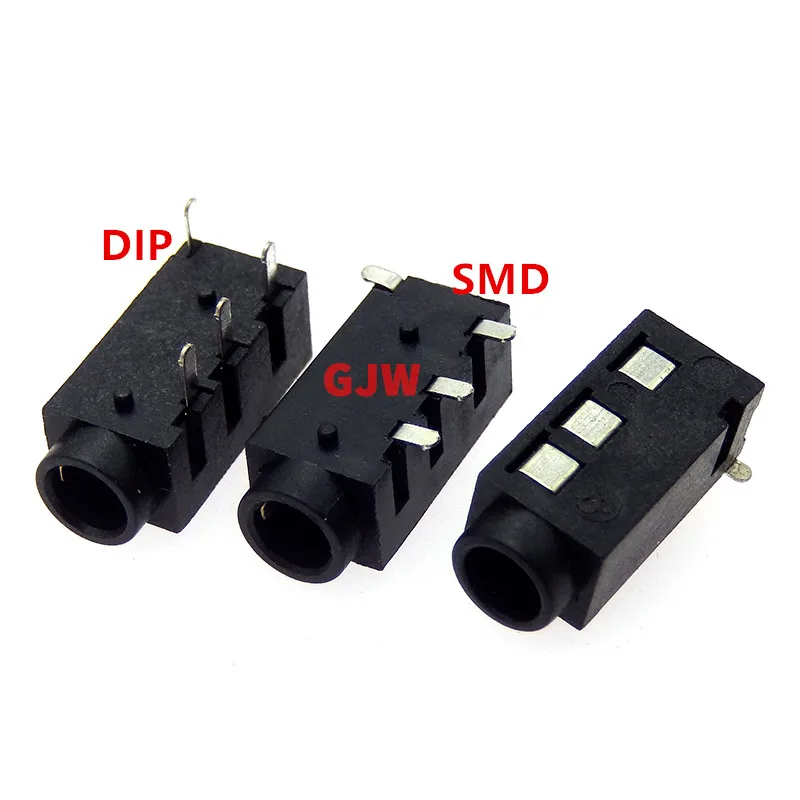

- Montaje: SMD (superficie) o DIP (orificio pasante).
- Color: negro.
- Cantidad: 10 unidades por pack.
Aplicaciones comunes
Los conectores de audio PJ-320 se utilizan en una gran variedad de aplicaciones:
- Reparación de dispositivos: sustituye el jack de auriculares dañado en reproductores, radios o amplificadores.
- Proyectos DIY: añade una salida de auriculares a placas Arduino, Raspberry Pi o amplificadores caseros.
- Equipos de audio: construye mezcladores, preamplificadores o cajas de conexión con salida jack.
- Prototipos: incorpora conectores de audio en tus diseños de PCB.
Ventajas del formato SMD/DIP
El conector PJ-320 está diseñado para ofrecer flexibilidad en el montaje:
- Montaje SMD: ideal para producciones automatizadas y diseños compactos.
- Montaje DIP: permite la soldadura manual en placas perforadas o PCB con agujeros.
- Perfil bajo: ocupa poco espacio en altura, adecuado para carcasas compactas.
- Retención segura: el jack encaja con firmeza en el conector.
Cómo soldar el conector PJ-320
Para soldar este conector en una placa PCB, primero identifica la configuración de pines (normalmente: punta, anillo, anillo, manguito). Aplica estaño en los pads de la placa, coloca el conector y caliente cada pin con el soldador hasta que el estaño fluya correctamente. Verifica la continuidad con un multímetro antes de conectar auriculares.
Si utilizas auriculares con micrófono (TRRS), asegúrate de que el pinout del conector coincide con el estándar de tu dispositivo (CTIA o OMTP). La mayoría de dispositivos modernos utilizan el estándar CTIA.
Resumen
En resumen, este pack de 10 conectores de audio hembra PJ-320 de 3,5 mm con 4 pines es una opción económica y versátil para reparar equipos de audio, construir proyectos DIY o diseñar placas electrónicas con salida de auriculares. Su formato SMD/DIP facilita el montaje en diferentes tipos de PCB.
Si necesitas añadir una salida de auriculares a tu proyecto o sustituir un conector dañado, este pack te ofrece cantidad suficiente a un precio muy competitivo.
