Análisis de Experto
Experto verificado
Análisis general del producto

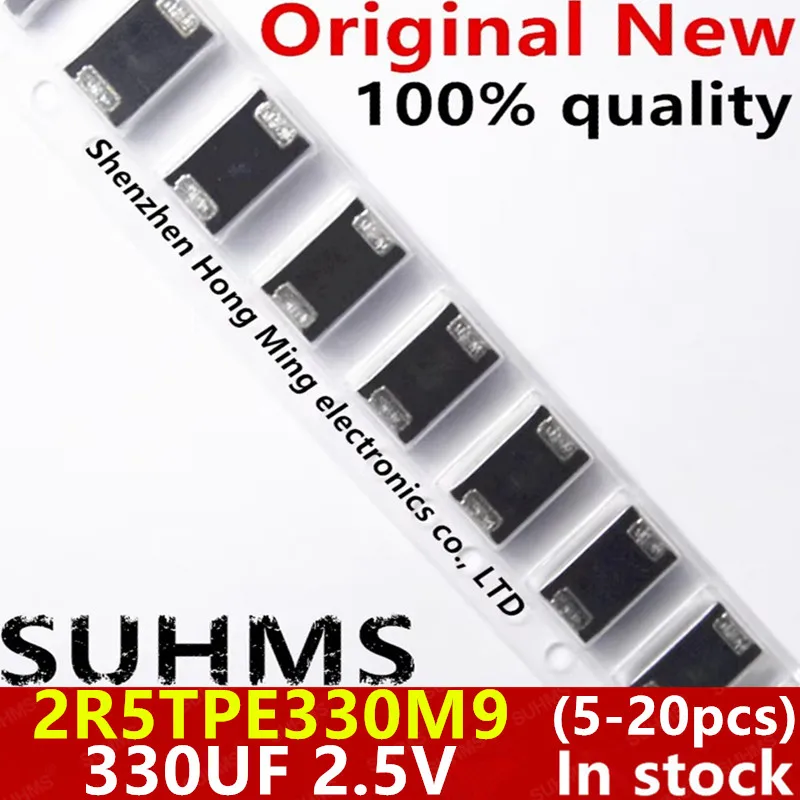

He tenido la oportunidad de trabajar con condensadores de tantalo polímero POSCAP tipo D en múltiples proyectos de electrónica de potencia durante los últimos años, así que me resulta muy familiar el formato 7343 que nos ocupa. Este encapsulado ultrafino de 330µF a 2,5V (o 6,3V en su variante de mayor voltaje) representa una solución interesante para quienes buscan capacidad elevada en un formato muy compacto.
Lo primero que hay que entender es que estos condensadores no son condensadores de tantalo convencionales ni electrolíticos. El polímero conductor interno lesconfiere una serie de ventajas que los hacen especialmente valiosos en aplicaciones de filtrado de potencia y desacople. La ESR ultrabaja que proporcionan es uno de sus puntos más destacados, permitiendo un funcionamiento efisien en frecuencias altas donde otros tipos de condensadores simplemente no podrían actuar.
En mi experiencia, el formato 7343 resulta extremadamente útil cuando el espacio en PCB es limitado pero se necesita una capacidad respetable. Para reguladores DC-DC de perfil bajo, especialmente en configuraciones de voltaeje inferior a 3,3V, esta configuración de 330µF a 2,5V ofrece un equilibrio muy adequado entre tamaño y capacidad de almacenamiento de energía.
Calidad de construcción y materiales
El encapsulado SMD 7343 sigue el estándar industrial de este tipo de componentes, con un acabado metálico que facilita la soldadura por reflujo y proporciona cierta disipación de calor. La construcción en polímero de tantalo POSCAP garantiza una vida útil prolongada incluso bajo condiciones de estrés térmico, con temperaturas de funcionamiento que van desde -55°C hasta +105°C.
La tolerancia del ±20% que especifica el fabricante es algo a tener muy en cuenta a la hora de diseñar. No estamos ante condensadores de precisión, pero para aplicaciones de filtrado y desacople esta tolerancia resulta perfectamente aceptable. En fuentes de alimentación y circuitos de audio donde el rizado es lo importante, esta variación no introduce problèmes significativos.
El perfil de reflujo soportado, hasta 260°C durante 10-15 segundos, permite su integración en procesos de fabricación estándar con soldadura sin plomo. Esto es importante considerarlo cuando se diseñan productos destinados a producción en serie, ya que el perfil térmico debeconfigurarse correctamente para evitar daños en el componente.
Compatibilidad y rendimiento
En términos de compatibilidad, estos condensadores encajan en cualquier diseño que necesite capacidades del orden de microfaradios en un espacio reducido. Su formato SMD permite montaje automatizado, lo cual es fundamental para producción industrial. Las patillas están diseñadas para soldadura por onda o reflujo, dependiendo de la configuración de la línea de producción.
El rendimiento en cuanto a ESR es claramente superiora electrolíticos tradicionales del mismo valor. Esto se traduce en mejor filtrado de ripple y respuesta más rápida a demandas de corriente. En reguladores DC-DC, esta característica permite reducción del ruido de salida y mejora de la estabilidad del voltaeje regulado.
Para tarjetas gráficas y módulos RF, donde las frecuencias de trabajo son elevadas, el bajo ESR del polímero permite un desacople eficaz. He observado mejoras significativas en la reducción de ruido cuando se sustituyen condensadores electrolíticos por equivalentes de polímero en etapas de filtrado críticas. Sin embargo, hay que decir que el coste es sensiblemente mayor, lo cuallimita su uso a aplicaciones donde realmente se necesita ese rendimiento extra.
En sistemas IoT alimentados por batería, la baja ESR contribuye a una mejor eficiencia en la conversión de energía, especialmente cuando hay picos de consumo que requieren respuesta rápida. La combinación de capacidad decente y formato compacto los hace ideales para este tipo de aplicaciones portátiles.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destaca claramente su formato extremadamente compacto para la capacidad que ofrecen. El encapsulado 7343 es realmente pequeño y permite diseños de perfil muy bajo. La temperatura de funcionamiento hasta 105°C es otro aspecto positivo que amplía considerably su rango de aplicación comparado con condensadores electrolíticos estándar.
El bajo ESR es quizás su mayor virtud técnica. Para aplicaciones de alta frecuencia, la diferencia de rendimiento frente a alternativas más económicas es notable. La vida útil declarada de más de 2000 horas a 85°C es adecuada para electrónica de consumo, aunque para aplicaciones industriales más exigentes quizás conven ga evaluar opciones de mayor especificación.
La toleranciadel ±20% puede resultar límite en aplicaciones que requieran mayor precisión. Para circuitos de audio de alta fidelidad o aplicaciones de medición, esta variación podría ser excesiva. En esos casos, convendría optar por condensadores de menor tolerancia o combinar varios en paralelo para ajustar el valor efectivo.
El precio es quizás el aspecto más mejorable. El coste por unidad es sensiblemente mayor que alternativas electrolíticas o cerámicas de similar capacidad. En diseños de volumen, este factor puede impactar significativamente en el coste final del producto. Además, la disponibilidad en el mercado local puede variar, algo a considerar para proyectos con plazos ajustados.
Veredicto del experto
Después de semanas de uso en diferentes configuraciones, puedo afirmar que estos condensadores POSCAP tipo D cumplen perfectamente con lo que prometen. Son una opción sólida para aplicaciones de filtrado y desacople donde el espacio es limitado y el rendimiento merece la pena la inversión adicional.
Recomiendo su uso en reguladores DC-DC de perfil bajo, tarjetas de vídeo para desacople de VRM, módulos de comunicación RF y cualquier diseño IoT donde se necesite capacidad decente en espacio reducido. Para fuentes de alimentación de consumo general, onde el coste es factor determinante, quizás existan alternativas más económicas que rendiran aceptablemente.
A la hora de seleccionar la variante correta, hay que prestar atención al voltaeje de trabajo del circuito. Elegir un condensador con voltaje nominal superior al de trabajo proporciona margen de seguridad, pero también incrementa el tamaño o el coste. En circuitos de 2,5V o menos, la variante de 2,5V ofrece el mejor equilibrio; para tensiones superiores hasta 5V, la variante de 6,3V proporciona el margen necesario.
En resumen, estamos ante un componente técnico de calidad que cumple su función. No es la solución definitiva para todo, pero en su nicho de aplicación ofrece características difíciles de igualar con alternativas de menor coste.
