Descripción

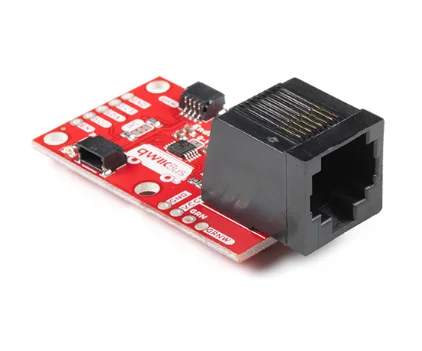

El SparkFun QwiicBus EndPoint es la forma más rápida y sencilla de ampliar el alcance de su I 2Barramento de comunicación C.El breakout utiliza el IC PCA9615 de, que convierte los dos I predeterminados 2Señales C en cuatro señales diferenciales, dos para SCL y dos para SDA.Las señales diferenciales se envían a través de un cable Ethernet, que se conecta al breakout a través de los conectores RJ-45 integrados.La señalización diferencial permite el I 2Señales C para alcanzar distancias de hasta 100 pies.manteniendo manteniendo su integridad de señal!Para que sea aún más fácil obtener sus lecturas, todas las comunicaciones se obtienen exclusivamente a través de I 2C, utilizando nuestro práctico sistema Qwiic, por lo que no se requiere soldadura para conectarlo al resto de su sistema.Sin embargo, todavía hemos roto 0,1"-pines espaciados en caso de que prefieras utilizar una placa de pruebas.
La simplicidad del QwiicBus EndPoint es uno de sus mayores atractivos.Otro I 2Los métodos de comunicación C requieren empaquetar I 2Comunicación C a otro protocolo, ya sea RS-485 o 1-Wire.Sin embargo, el PCA9615 mantiene el I 2Protocolo C mediante el uso de un transceptor diferencial.

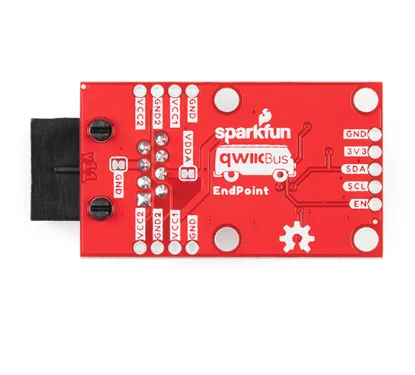

Esta versión actualizada del Diferencial I 2C Breakout agrega dos pines espaciados de 0,1" conectados al par de cables no utilizados en los conectores RJ-45, para que los usuarios puedan aprovechar fácilmente el par no utilizado para lo que quieran.
Si necesita ampliar el alcance de un I 2Sensor C en un vehículo autónomo lleno de ruido de motores o desea crear una amplia red de sensores en su hogar u oficina, el QwiicBus EndPoint es una excelente solución para ampliar la distancia y reducir la susceptibilidad del ruido.
