AVISO:
Por favor contáctenos libremente para otro conector.
Colimador de fibra óptica C-Lente FC/APC SM MM 850nm FC APC pigtail 1mtr 0,9mm envío gratis ELINK

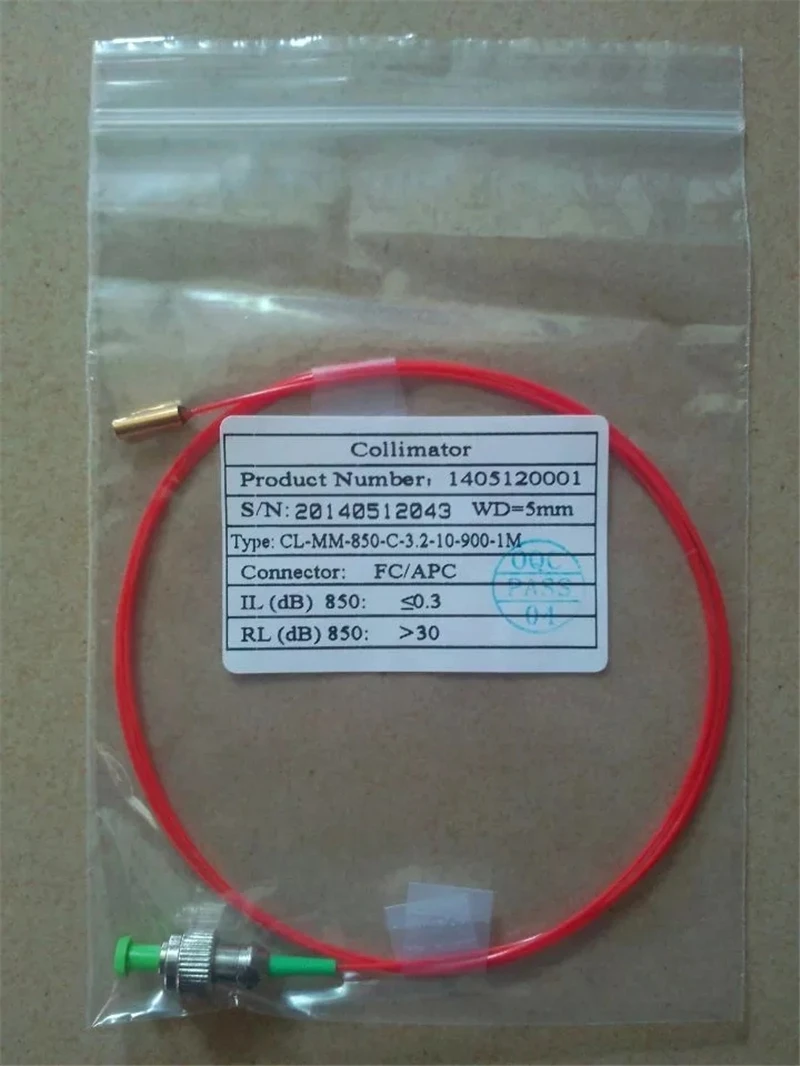

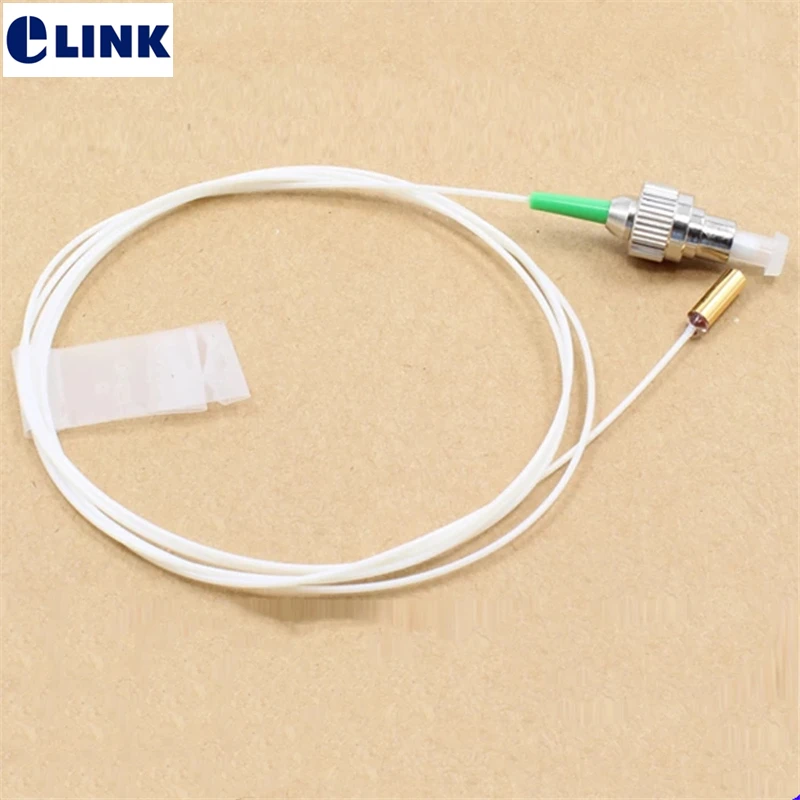

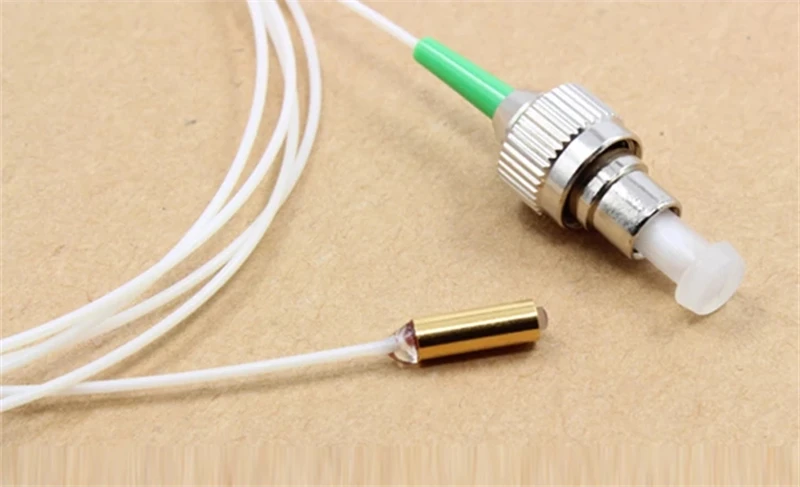

MUESTRA DE PIC:
Descripción:
El colimador está hecho de coleta capilar y Glens que se alinean con precisión.Las lentes son principalmente dos tipos de lentes C - (esféricas) y G - Lentes (planadoras).Para el tubo de embalaje, existen principalmente dos tipos: tubo de vidrio y tubo chapado en oro.Con los diferentes diámetros capilares, viene una variedad de diámetros exteriores del colimador.La función del colimador de fibra es la salida desde la fibra óptica hasta una luz colimadora (luz paralela) o hasta la aproximación de luz paralela (paralela) del mundo exterior acoplada a la transmisión de fibra óptica.Los productos son dispositivos ópticos ampliamente utilizados o campos ópticos de investigación y experimentos.
Características
Baja pérdida de inserción
Alta pérdida de retorno
Alta confiabilidad y estabilidad
Aplicaciones
1.Isoladores
2.Circuladores
3.Interruptores
4.WDM
5.Procesamiento de señales
Especificaciones
Parámetros
Grado P
Grado A
Longitud de onda (nm)
1310 30 nm,
1550 30 nm,
1310/1550 30 nm,
980/1550 30 nm
o personalizado
Pérdida de inserción (típica)(dB)
0.17
0.20
Pérdida de inserción (máx.)(dB)
0.20
0.25
Pérdida de devolución (dB)
65
60
Diámetro del haz (mm)
0.5
Temperatura de Operación (°C)
-20~+75
Temperatura de almacenamiento (°C)
-40~+85
Dimensiones (mm)
Tubo de metal de 3,2×9 o 10 mm,
2,78×9mmtubo de vidrio o personalizado
Diámetro de la fibra
Fibra desnuda de 250 um o tubo suelto de 900 um
Nota: La distancia de trabajo es de 10 mm.
Información de pedido
Tipo de lente
SCL=C-Lente
SGL=G-Lente
Longitud de onda
13=1310 nm
15=1500 nm
35=1310/1550 nm
98/15=980/1550 nm
Grado
P=PGrado
A=AGrado
Distancia de trabajo
05=5 mm de distancia
06=6 mm aprox.
……
70=70 mm de ancho
Diámetro de la fibra
B=250um Fibra desnuda
L=900umtubo suelto
Longitud de la fibra
A=1,0 m
B=1,5 m
C=2,0 m
S=personalizado
Dimensiones (mm)
A=3.2×9 o tubo de metal de 10 mm
B=2,78×9mmtubo de vidrio
C=tubo de metal de 1,8 × 8 mm
Tipo de fibra
0=SMF-28
1=Flexcore
2=50/125μm
3=62,5/125μm
4=100/140μm
Conector
0=Ninguno
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ESTROS
6=LC
