Descripción del bebé:

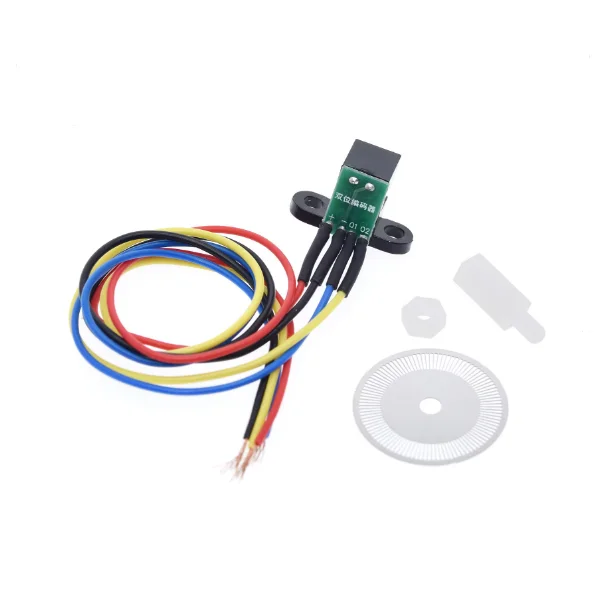

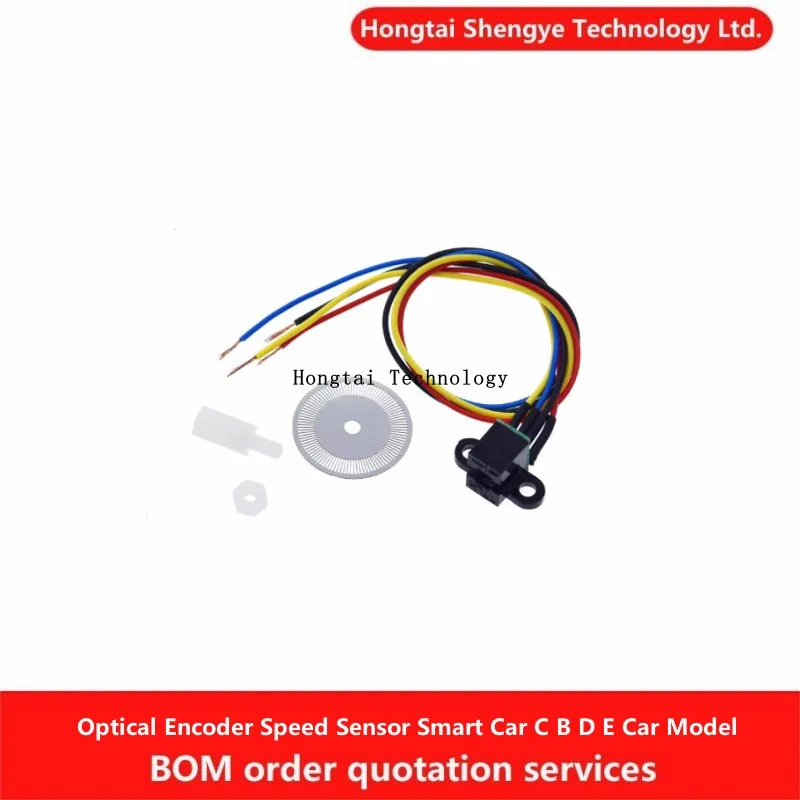

Sensor de velocidad fotoeléctrico
Parámetros técnicos del disco de código:
Número de líneas: 100 líneas
Diámetro exterior: 22 mm
Diámetro del orificio: 3,5 mm
Grosor: 0,3 mm
Material: acero aleado
Proceso de producción: procesamiento de corte por láser.
Instalación: con el vendedor para enviar la columna de montaje se puede fijar.
Parámetros técnicos del par de tubos de velocimetría:
Par de fabricantes de tubos: el original Hewlett-Packard HP de los Estados Unidos
Voltaje de alimentación: 5 V (también disponible 3,3 V)
Cableado: rojo 5V negro GND
Señal de salida: salida de señal bifásica de 5Vp-p (ver figura a continuación).
Dos líneas de señal, una amarilla y otra azul (debido a los diferentes lotes de producción, a veces la línea de señal puede ser verde, no afecta el uso), el amarillo y el azul son dos señales de nivel TTL (se pueden conectar directamente al microcontrolador) ( Nota: la medición de positivo y negativo es confiar en estos dos niveles para distinguir entre positivo y negativo)
(Establezca A y B como líneas de señal)
Un primer pulso, que demuestra que es una rotación positiva.
B primer pulso, demostrando que se invierte
Nota importante: el bloqueo prolongado o no bloqueo no tienen salida, como detección de fase, solo en el flanco ascendente y descendente del contrapeso habrá salida de forma de onda, así que gire el dial o use un objeto opaco para alternar entre el Estado de la salida de onda cuadrada, estado de alta velocidad, similar a una onda sinusoidal o una onda de diente de sierra, consulte la siguiente demostración de vídeo. La prueba del multímetro se ha mostrado como 0,1 V aproximadamente, ¡no es válida! Pruebe, utilice un puerto de adquisición de un osciloscopio o un microcontrolador.
