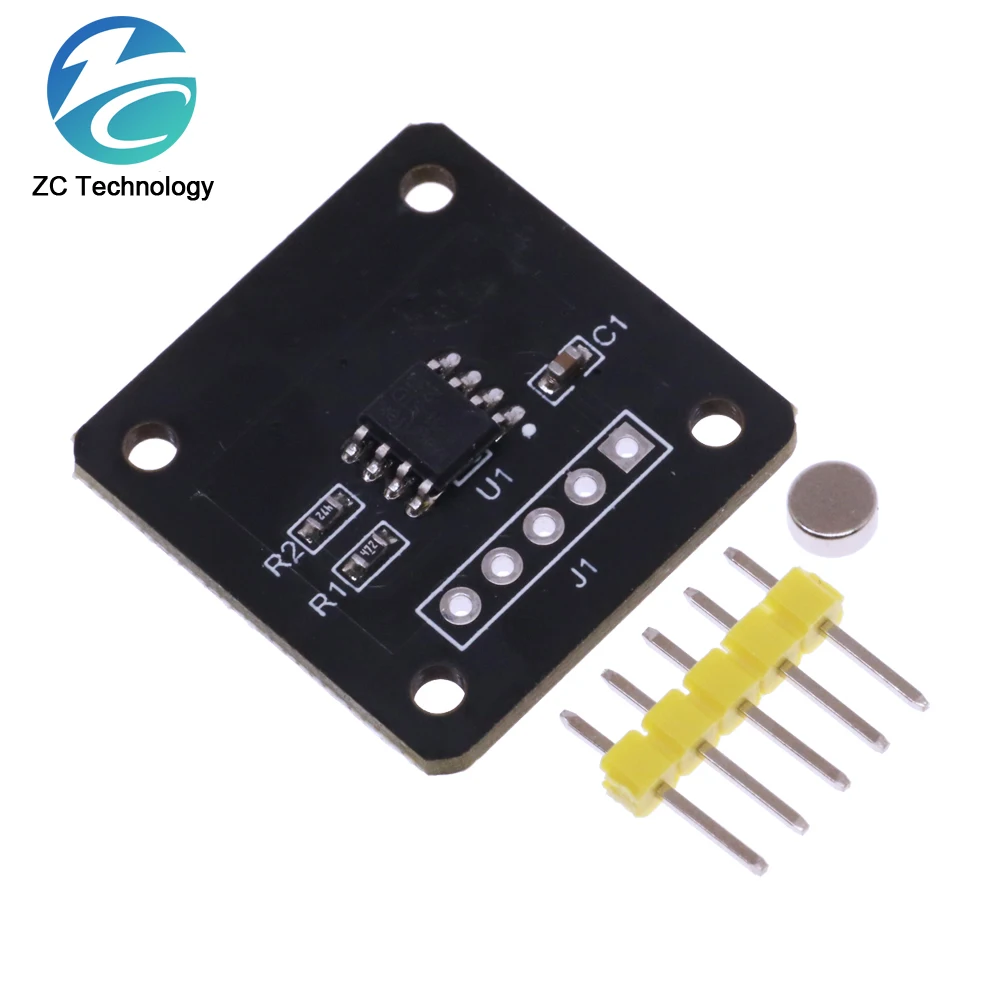

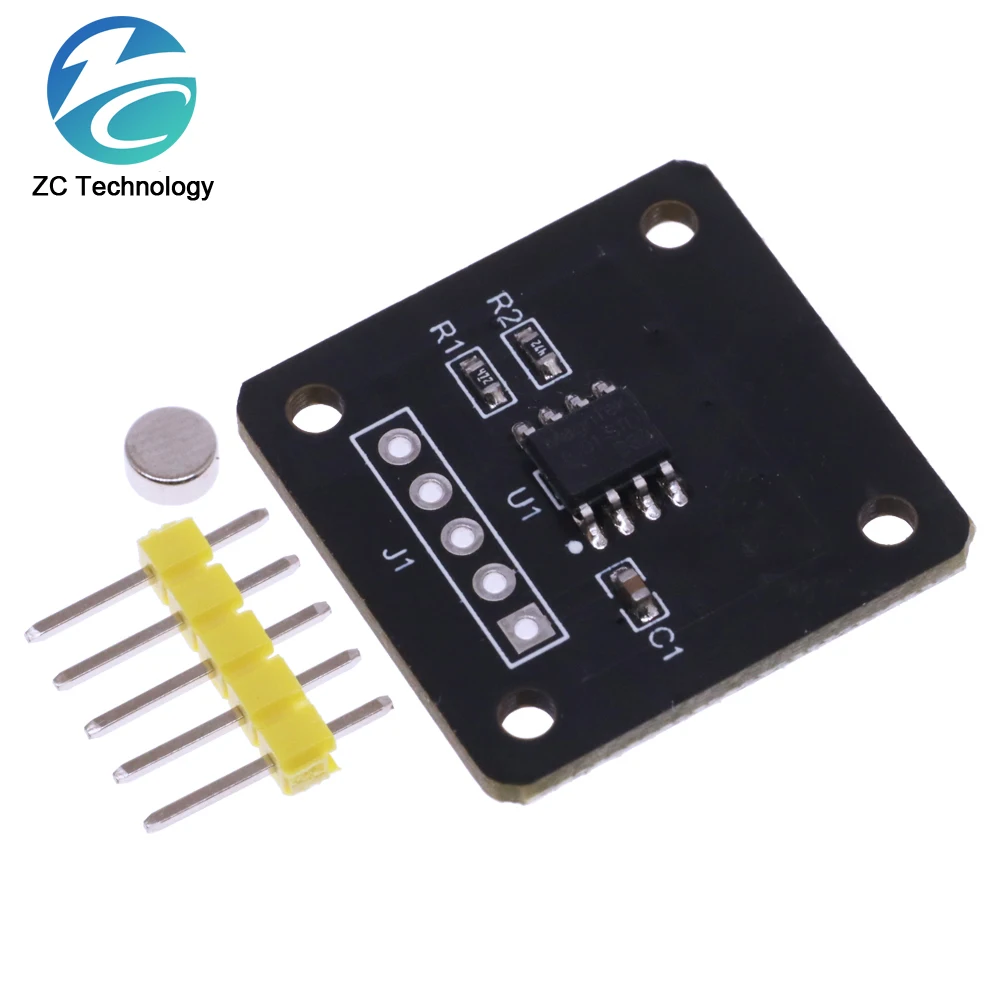

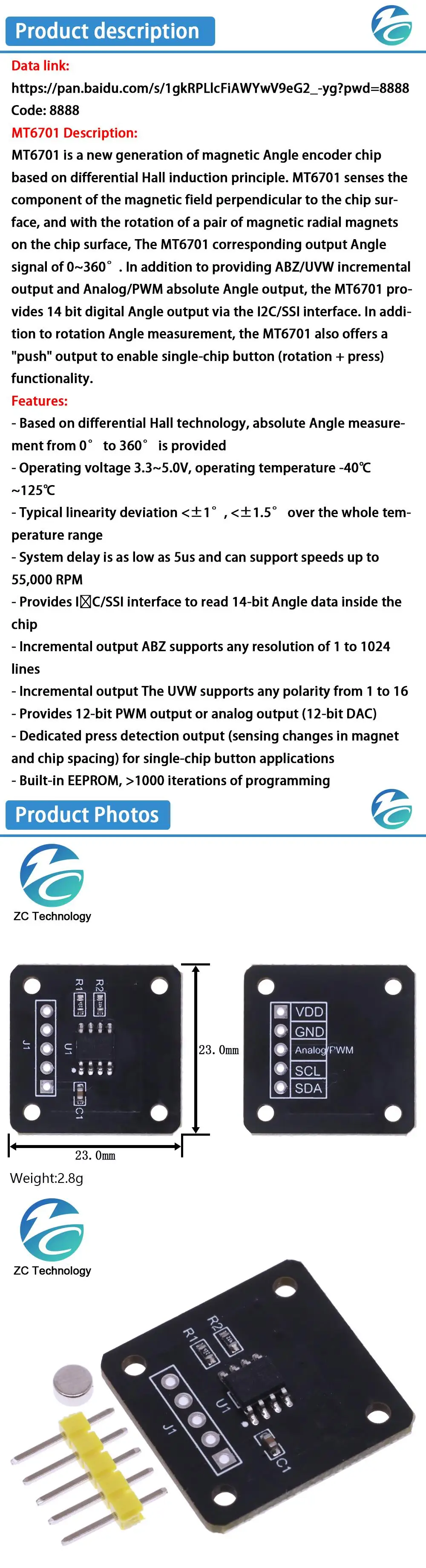

MT6701 Descripción:
MT6701 es una nueva generación de chip codificador de ángulo magnético basado en el principio de inducción diferencial Hall.MT6701 detecta el componente del campo magnético perpendicular a la superficie del chip, y con la rotación de un par de imanes radiales magnéticos en la superficie del chip, la señal de ángulo de salida correspondiente MT6701 de 0 ~ 360°.Además de proporcionar salida incremental ABZ/UVW y salida de ángulo absoluto analógico/PWM, el MT6701 proporciona salida de ángulo digital de 14 bits a través de la interfaz I2C/SSI.Además de la medición del ángulo de rotación, el MT6701 también ofrece una salida de "empuje" para habilitar la funcionalidad del botón de un solo chip (rotación + pulsación).
Características:
- Basado en tecnología diferencial Hall, medición de ángulo absoluto desde 0° a 360oC° se proporciona
- Voltaje de funcionamiento 3,3 ~ 5,0 V, temperatura de funcionamiento -40℃~125℃
- Desviación de linealidad típica ±1°, ±1.5° sobre todo el rango de temperatura
- El retardo del sistema es tan bajo como 5us y puede admitir velocidades de hasta 55.000 RPM

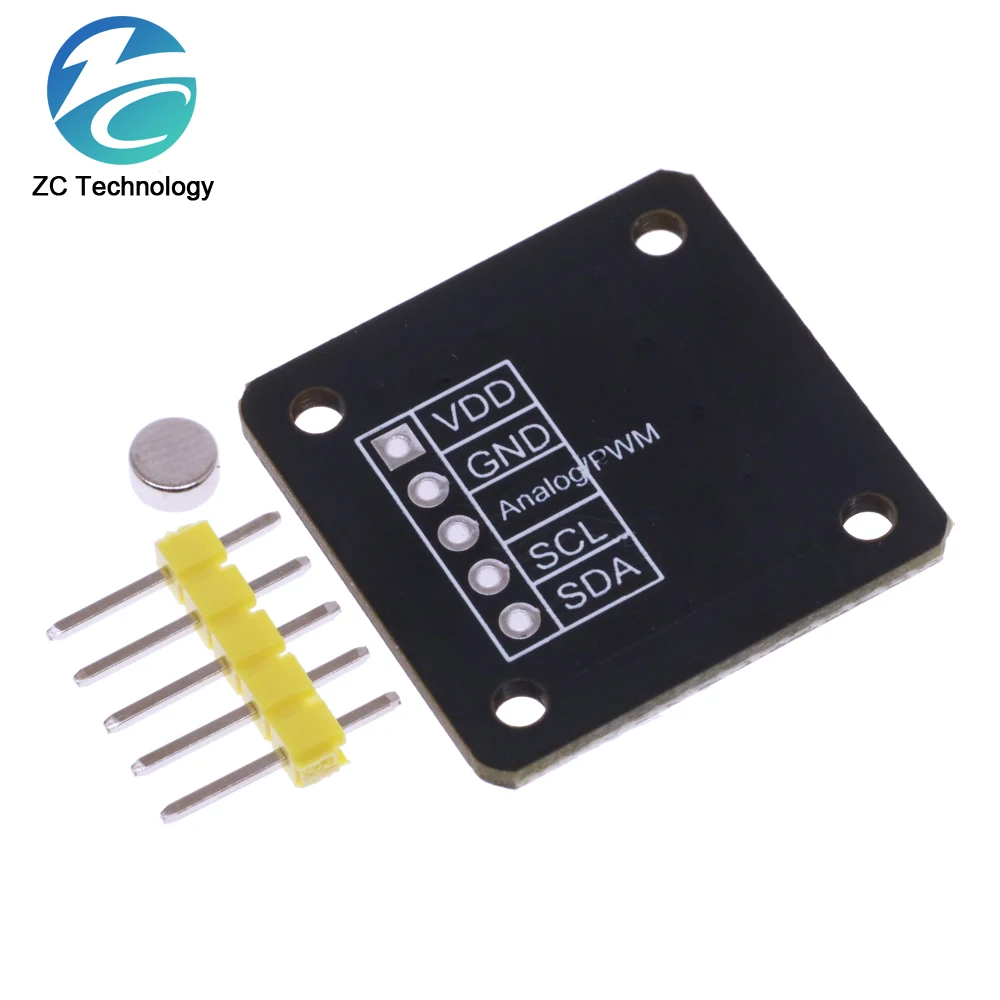

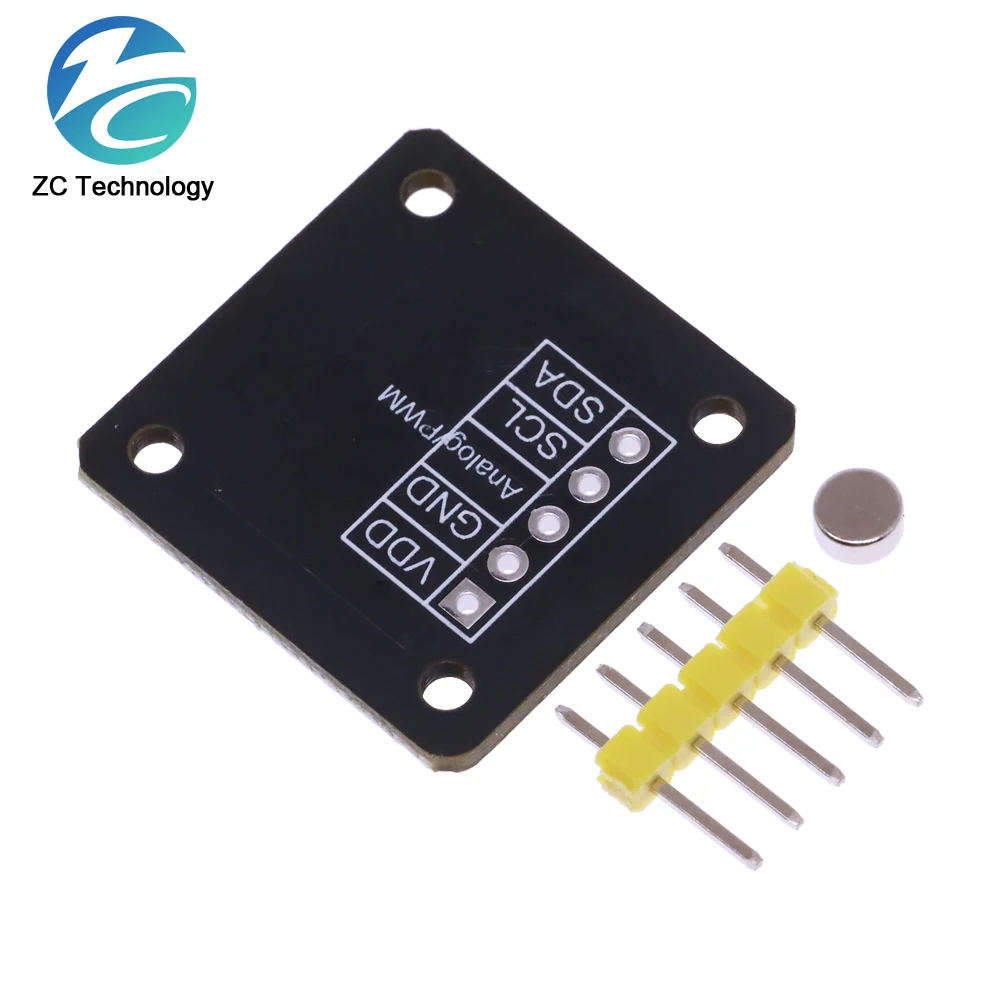

- Proporciona interfaz I2C/SSI para leer datos de ángulo de 14 bits dentro del chip
- Salida incremental ABZ admite cualquier resolución de 1 a 1024 líneas
- Salida incremental El UVW soporta cualquier polaridad de 1 a 16
- Proporciona salida PWM de 12 bits o salida analógica (DAC de 112 bits)
- Salida de detección de prensa dedicada (detección de cambios en el espaciado de imán y chip) para aplicaciones de botones de un solo chip
- EEPROM incorporada, 1000 iterations de programación
