Descripción del producto:

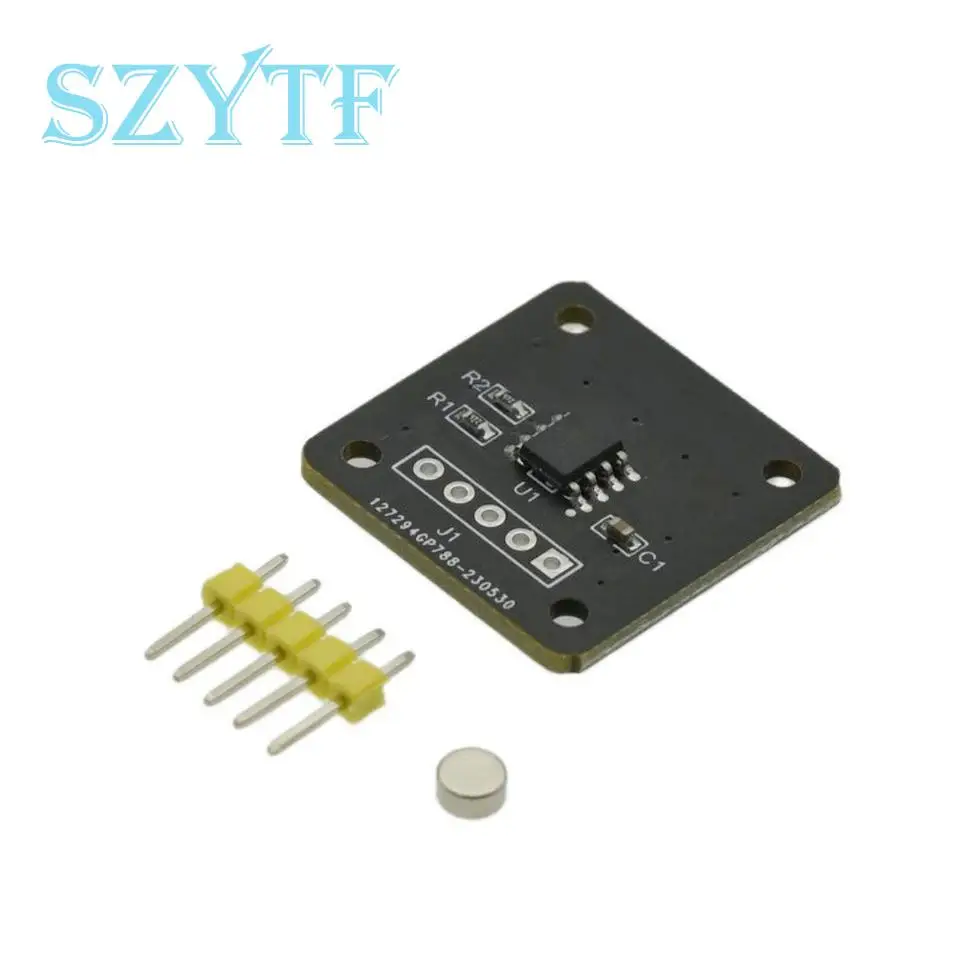

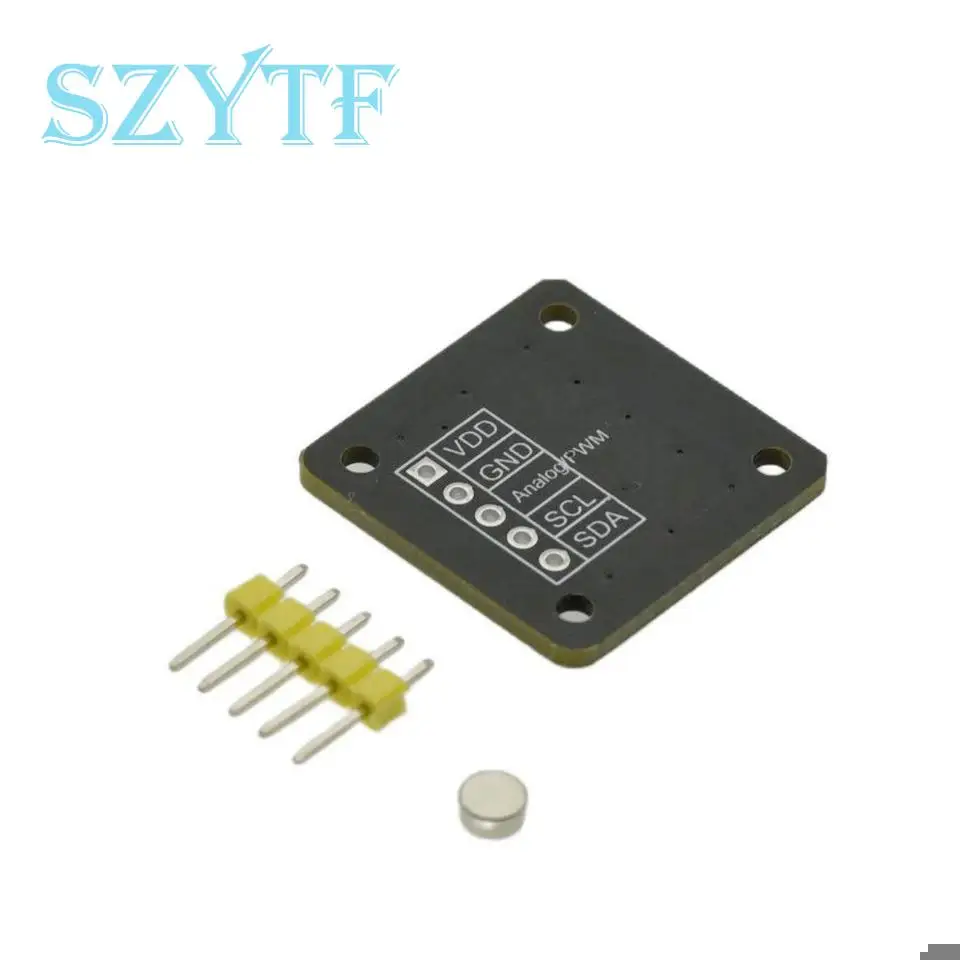

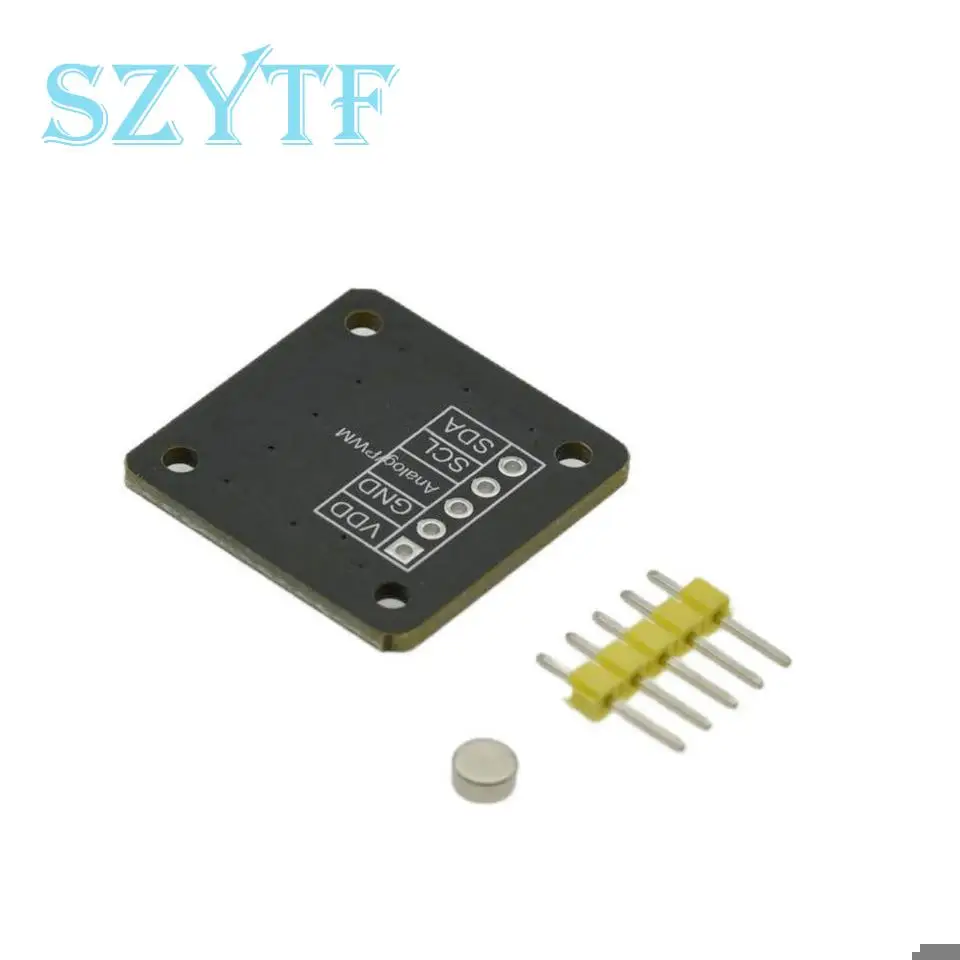

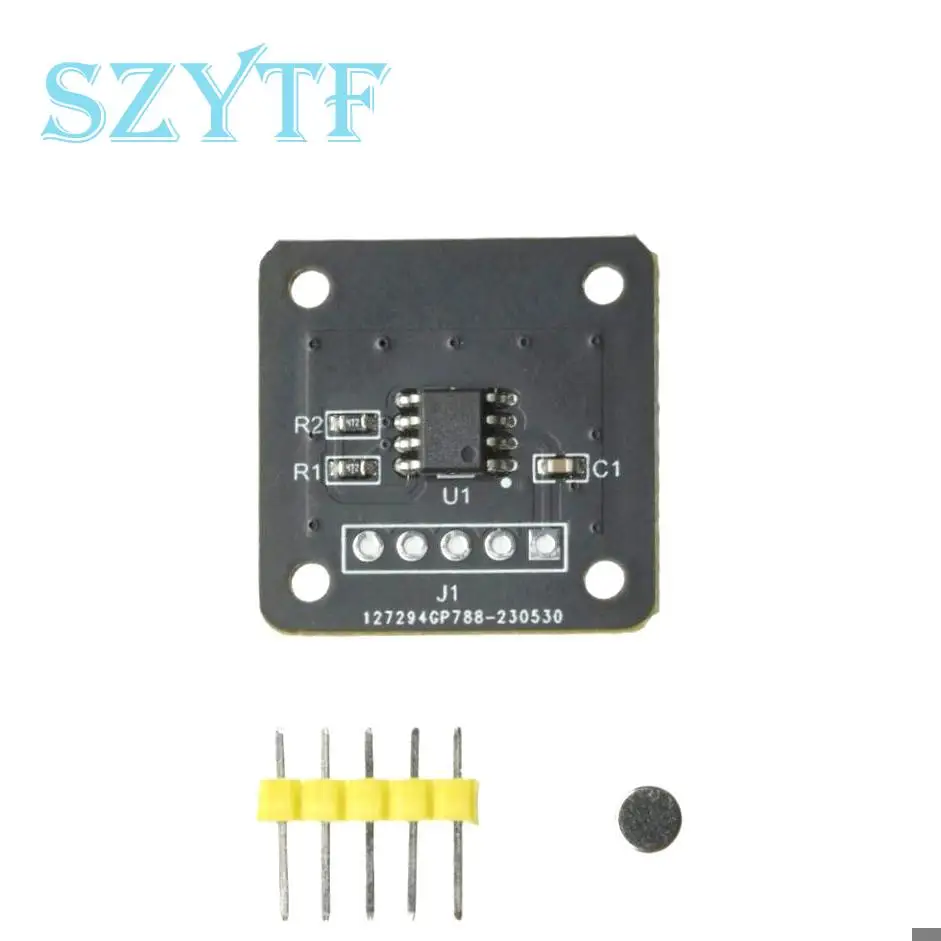

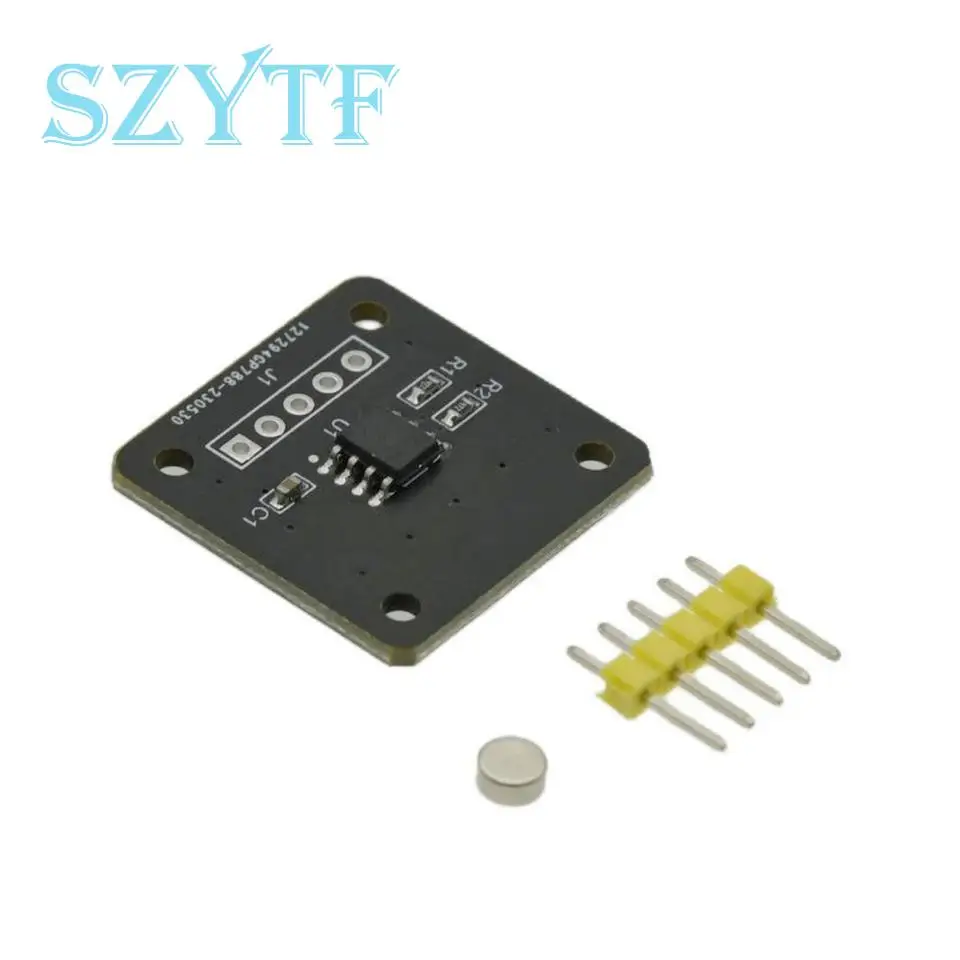

MT6701 es una nueva generación de CHIP codificador de ángulo magnético basado en el principio de inducción Hall diferencial. MT6701 detecta el componente del campo magnético perpendicular a la superficie del chip, y con la rotación de un par de imanes radiales magnéticos en la superficie del chip,
La señal de ángulo de salida correspondiente MT6701 de 0 ~ 360 °. Además de proporcionar salida incremental ABZ/UVW y salida analógica/PWM de ángulo absoluto, el MT6701 proporciona Salida de ángulo digital de 14 bits a través de la interfaz I2C/SSI. Además de la medición del ángulo de rotación, el MT6701 también ofrece una salida "push" para habilitar la funcionalidad del botón de un solo chip (rotación + prensa).
Características del producto
-Basado en la tecnología diferencial Hall, se proporciona una medición de ángulo absoluto de 0 ° a 360 °
-Voltaje de funcionamiento 3,3 ~ 5,0 V, temperatura de funcionamiento-40 ℃ ~ 125 ℃
-Desviación típica de linealidad ± 1 °, ± 1,5 ° en todo el rango de temperatura
-El retardo del sistema es tan bajo como 5us y puede soportar velocidades de hasta 55.000 RPM
-Proporciona interfaz I²C/SSI para leer datos de ángulo de 14 bits dentro del chip
-La salida incremental ABZ admite cualquier resolución de 1 a 1024 líneas
-Salida incremental La UVW admite cualquier polaridad de 1 a 16
-Proporciona salida PWM de 12 bits o salida analógica (DAC de 12 bits)
-Salida de detección de presión dedicada (detección de cambios en el imán y el espaciado de chips) para aplicaciones de botón de un solo chip.
-EEPROM incorporado, 1000 iteraciones de programación
