Descripción
Descripción del producto

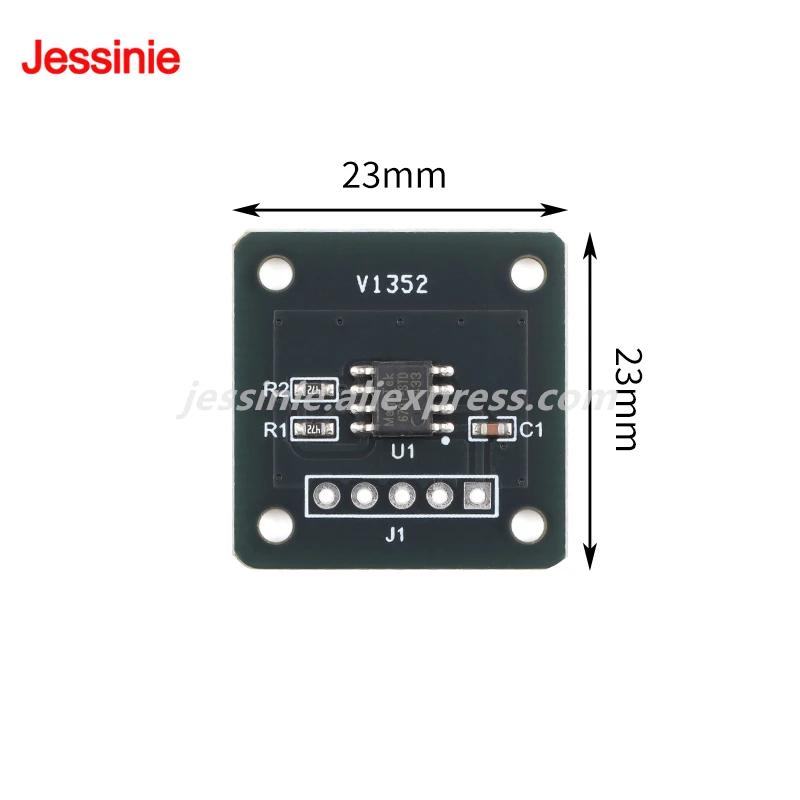

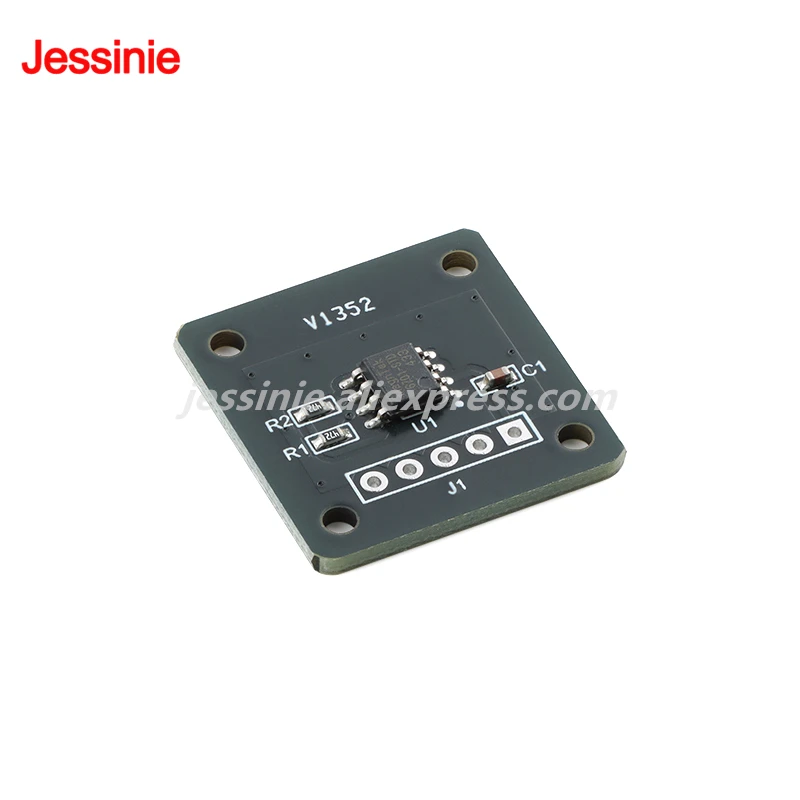

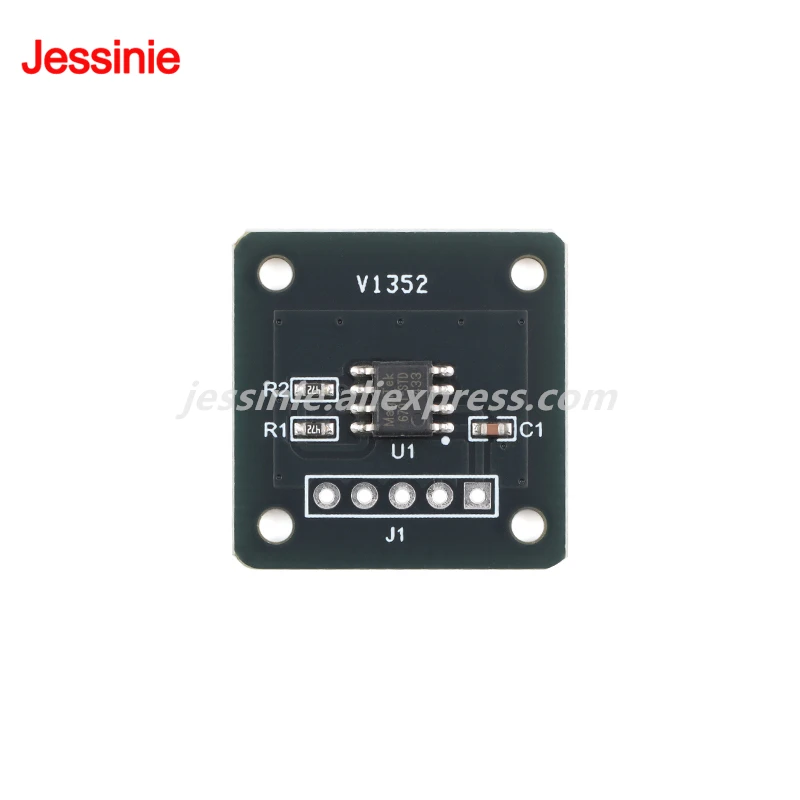

El MT6701 es un chip codificador de ángulo magnético de nueva generación de MagnTek basado en el principio del efecto Hall diferencial.El MT6701 detecta el componente del campo magnético perpendicular a la superficie del chip y emite señales de ángulo que van desde 0 a 360° en respuesta a la rotación de un imán radial magnetizado con un par de polos en la superficie del chip.Además de proporcionar salidas incrementales ABZ/UVW y salidas de ángulo absoluto analógico/PWM, el MT6701 también proporciona una salida de ángulo digital de 14 bits a través de la interfaz I2C/SSI.Además de la medición del ángulo de rotación, el MT6701 también proporciona una salida de "presionar", lo que permite la funcionalidad de botón de un solo chip (girar + presionar).
Especificaciones del producto
1.Basado en la tecnología de efecto Hall diferencial, proporciona medición de ángulos absolutos desde 0° a 360oC°
2.Voltaje de funcionamiento: 3,3 V a 5,0 V
3.Temperatura de funcionamiento: -40°C a 125°C
4.Desviación de linealidad típica: +1°, +1.5° en todo el rango de temperatura
5.Latencia del sistema tan baja como 5 μs, compatible con velocidades de hasta 55.000 rpm
6.Proporciona interfaz I2C/SSI para leer datos de ángulo interno de 14 bits
7.Las salidas incrementales (ABZ) admiten resoluciones arbitrarias de 1 a 1024 líneas
8.Las salidas incrementales (UVW) admiten pares de polos arbitrarios de 1 a 16
9.Proporciona salida PWM de 12 bits o salida analógica (DAC de 132 bits)
10.Salida de detección de prensa dedicada (detección de cambios en la distancia entre el imán y el chip), lo que permite aplicaciones de botones de un solo chip
11.EEPROM incorporada, Reprogramación de 1000 tiempos

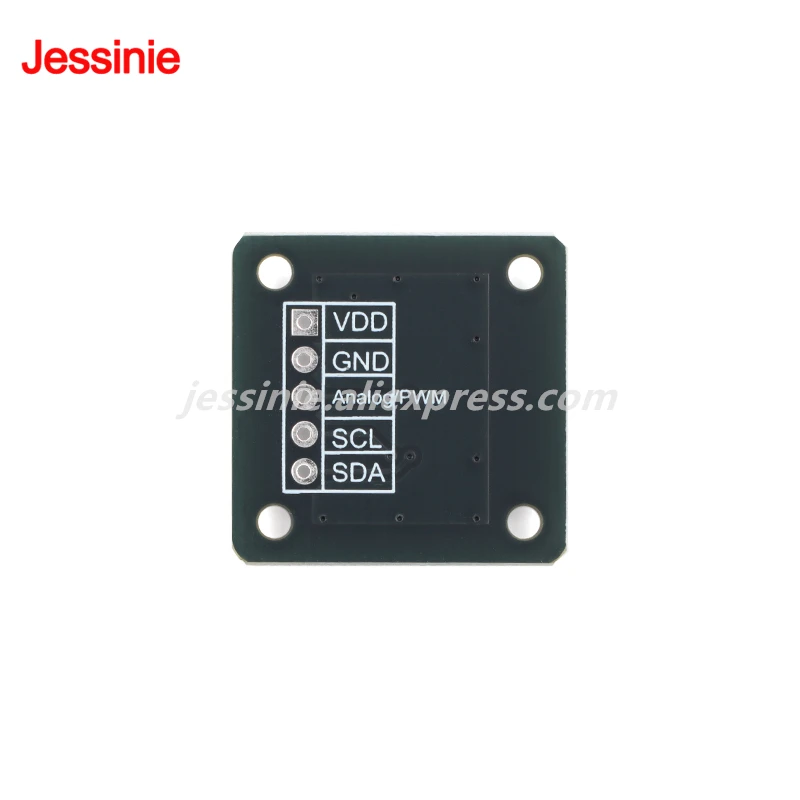

VDD: Fuente de alimentación positiva
GND: fuente de alimentación negativa
Analógico/PWM: Salida analógica/PWM
SCL: pin de reloj en serie
SDA: pin de datos en serie
Pasador de circuito cerrado, control BLDC
Control conjunto del robot
Potenciómetro sin contacto
