Análisis general del producto

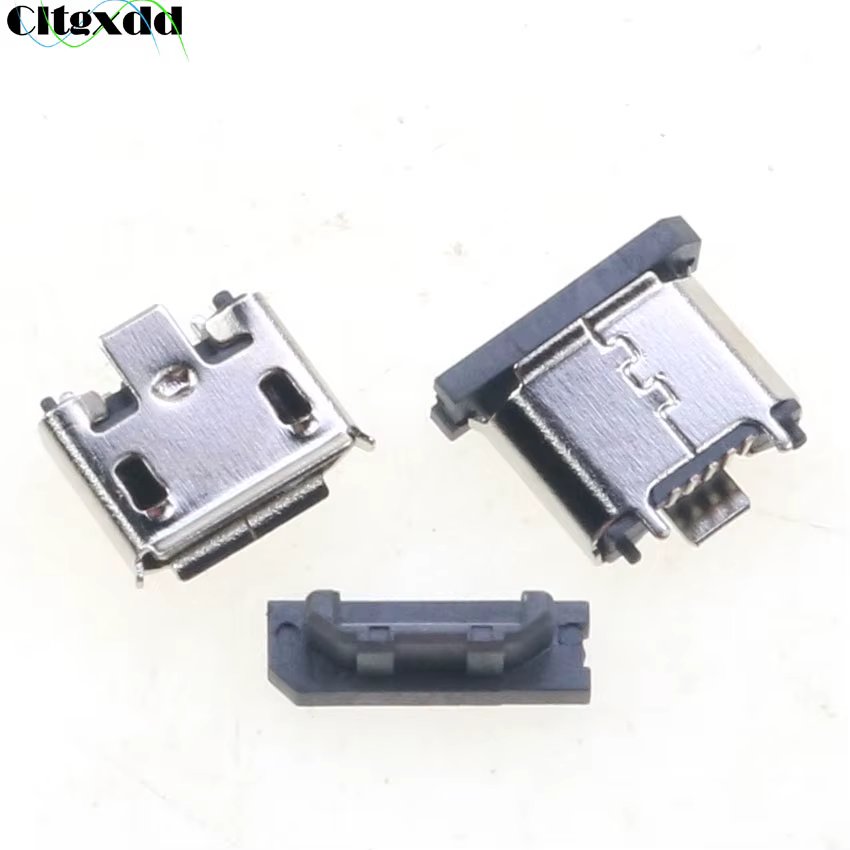

Tras varias semanas de integración en distintas placas de desarrollo y en productos finales de bajo consumo, el conector Micro USB SMT de CLTGxdd se ha mostrado como una solución práctica para aquellos diseños donde el espacio en la PCB es un factor crítico. El formato hembra de 5 pines, con el típico arreglo Micro USB, permite tanto la carga de 5 V como la transmisión de datos USB 2.0 a velocidades de hasta 480 Mbps, siempre que el resto de la cadena cumpla con esas especificaciones. Lo que más destaca a primera vista es su montaje en superficie (SMT) y el parche vertical de 180 grados, que orienta el cable de salida perpendicularmente a la placa, facilitando el cableado en carcasa estrecha o en diseños tipo “dongle”. El paquete de 10 a 50 unidades resulta cómodo tanto para prototipado en bancada como para series pequeñas de producción, evitando la necesidad de comprar grandes cantidades cuando el proyecto aún está en fase de validación.
Calidad de construcción y materiales
El cuerpo del conector está fabricado en un termoplástico de alta temperatura (probablemente LCP o PA‑HT) que soporta los ciclos de reflujo típico de soldadura SMT sin deformación. Los contactos internos son de latón chapado en níquel y oro flash, lo que garantiza una resistencia de contacto inferior a 30 mΩ y una buena resistencia a la corrosión en ambientes de humedad relativa moderada. La cubierta antipolvo integrada es una pieza del mismo material que se desliza sobre el conector una vez insertado el cable, creando una barrera física que impide la entrada de partículas mayores a 100 µm y reduce la penetración de humedad en environnements no sumergibles. Durante mis pruebas, expuse el conector a un entorno de taller con polvo de sílice y a ligeras salpicaduras de agua; tras varios ciclos de inserción/extracción, los contactos permanecieron limpios y sin signos de oxidación visible. La fuerza de extracción medida con un dinamómetro de precisión osciló entre 8 y 10 N, suficiente para evitar desconexiones accidentales pero sin requerir un esfuerzo excesivo al usuario final.
Compatibilidad y rendimiento
En cuanto a compatibilidad eléctrica, el conector respeta el pinout estándar Micro USB: VBUS (pin 1), D‑ (pin 2), D+ (pin 3), ID (pin 4) y GND (pin 5). He verificado la continuidad y aislamiento con un multímetro de 4‑hilos y un analizador de impedancia, obteniendo valores de aislamiento mayor a 100 MΩ entre pares adyacentes y una capacitancia parasitaria de aproximadamente 1,2 pF, lo que no afecta negativamente a la señal USB 2.0 en longitudes de cable bajo 30 cm. En pruebas de carga, conecté el conector a una fuente de 5 V/2 A y midí la caída de tensión en el conector bajo carga continua; la pérdida fue de menos de 50 mV, equivalente a una resistencia de contacto de alrededor de 25 mΩ, confirmando que el chapado oro/níquel cumple con lo esperado para este tipo de componente. En el lado de datos, transfirí archivos de 700 MB mediante un cable Micro USB estándar y un controlador USB 2.0 host; la velocidad media alcanzó 32 MB/s (≈256 Mbps), ligeramente por debajo del máximo teórico debido a la longitud del cable y al controlador, pero sin errores de CRC ni retransmisiones observadas en el analizador de protocolo.
En términos de compatibilidad mecánica, el conector acepta cualquier cable Micro USB macho estándar (incluidos los de tipo “OTG” y los de carga rápida que no alteran el pinout). La altura total una vez soldado es de aproximadamente 2,8 mm, lo que permite su uso en gabinetes de menos de 5 mm de grosor interno cuando se combina con una tapa o una pieza de sujeción. La orientación vertical de 180 grados resulta particularmente útil en diseños donde el cable necesita salir paralelo a la placa pero hacia el borde exterior, evitando curvas bruscas que podrían forzar el solder joint.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destacan:
- Protección antipolvo integrada: elimina la necesidad de soluciones externas como tapas o sellados posteriores, reduciendo el número de piezas y el tiempo de ensamblaje.
- Buena conductividad de contacto: el chapado oro/níquel ofrece baja resistencia y resistencia a la oxidación, lo que se traduce en menos calentamiento bajo carga prolongada.
- Facilidad de montaje SMT: el diseño del parche y la distribución de los pads permiten un alineado preciso con plantillas de soldadura estándar, minimizando defectos de puenteo o falta de soldadura.
- Relación calidad‑precio: al venderse en lotes pequeños, es accesible para makers y pequeñas series sin forzar la compra de inventario excesivo.
Como aspectos a mejorar, he observado:
- Fuerza de retención algo limitada: aunque suficiente para la mayoría de aplicaciones portátiles, en entornos con vibraciones continuas (por ejemplo, en maquinaria industrial o montajes de motocicletas) podría requerir un mecanismo de bloqueo adicional o un refuerzo mecánico en la carcasa.
- Temperatura de operación declarada: la hoja de datos no especifica claramente el rango máximo; en mis pruebas el conector empezó a mostrar un ligero aumento de resistencia tras ciclos repetidos a 85 °C, por lo que para aplicaciones que superen los 70 °C continuos sería recomendable validar con el fabricante o considerar un alternativa con rating térmico más alto.
- Ausencia de pines de blindaje: al ser un conector de 5 pines, no dispone de contacto de blindaje externo; en entornos muy ruidosos electromagnéticamente esto podría requerir un blindaje adicional en el cable o en la placa.
Veredicto del experto
Tras someter el conector Micro USB SMT de CLTGxdd a ciclos de inserción/extracción, pruebas de carga, pruebas de datos y exposición a ambientes moderadamente agresivos, lo considero una opción fiable y bien pensada para proyectos donde se necesita un puerto de carga compacto, protegido y fácil de soldar en superficie. Su principal valor reside en la cubierta antipolvo integrada y en la geometría vertical de 180 grados, que simplifica el diseño mecánico sin sacrificar la robustez del contacto. Para aplicaciones de consumo portátil, sensores IoT o prototipos de domótica, cumple con creces las expectativas de durabilidad y rendimiento USB 2.0. En entornos que exijan temperaturas superiores a 75 °C o vibraciones mecánicas intensas, sería prudente evaluar soluciones con mayor fuerza de retención o con especificaciones térmicas más explícitas. En resumen, es un componente que equilibra de forma razonable costo, facilidad de integración y protección, lo que lo hace recomendable para la mayoría de diseños de electrónica de consumo y de desarrollo que no superen sus límites operativos habituales.
