Clase A 4W 1MHz - 1050MHz Módulo amplificador de potencia RF de microondas lineal alto Placa Digital TV DTMB Módulo CNC caja de blindaje

Amplificador de potencia lineal Rf

(1-1100MHz, 3,5W)

Adecuado para emisiones de amplificación DTMB

1.Indicadores técnicos

1) Frecuencia de funcionamiento: 1-1050mhz

2) Voltaje de funcionamiento: 12-18 V

3) Corriente de trabajo: 400-600 mA

4) Ganancia de amplificación: 32-36 dB

5) Potencia de salida: 3W (valor típico), máximo 3,5W

6) Estado de trabajo: Clase A lineal

7) Forma de junta: cabeza hembra estándar SMA (agujero interior del tornillo exterior)

8) Tamaño total: 103*105*33 mm (sin junta)

2.Modo de conexión

1) RFin: entrada de señal (señal que debe amplificarse)

2) RFout: terminal de salida de señal (terminal de salida después de amplificación de señal)

3) VCC: fuente de alimentación positiva (fuente de alimentación de condensador pasante)

4) GND: terminal negativo de la fuente de alimentación (línea nasal y carcasa protectora)

5) LED: indicador de fuente de alimentación

Nota: Durante la instalación, la carcasa está en estrecho contacto con otros metales para

disipación de calor auxiliar.

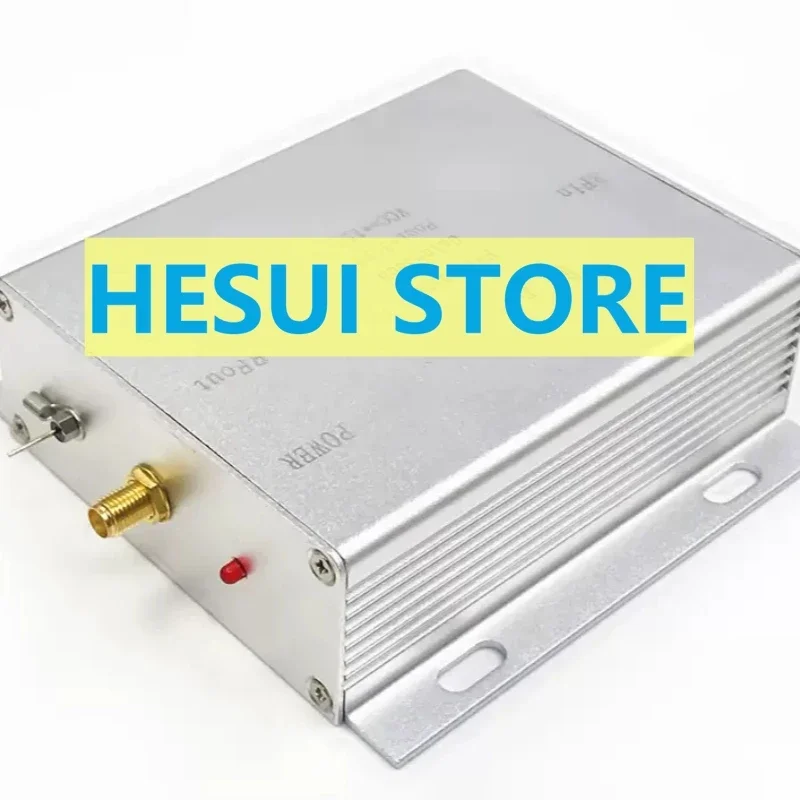

3. Fotos del producto
