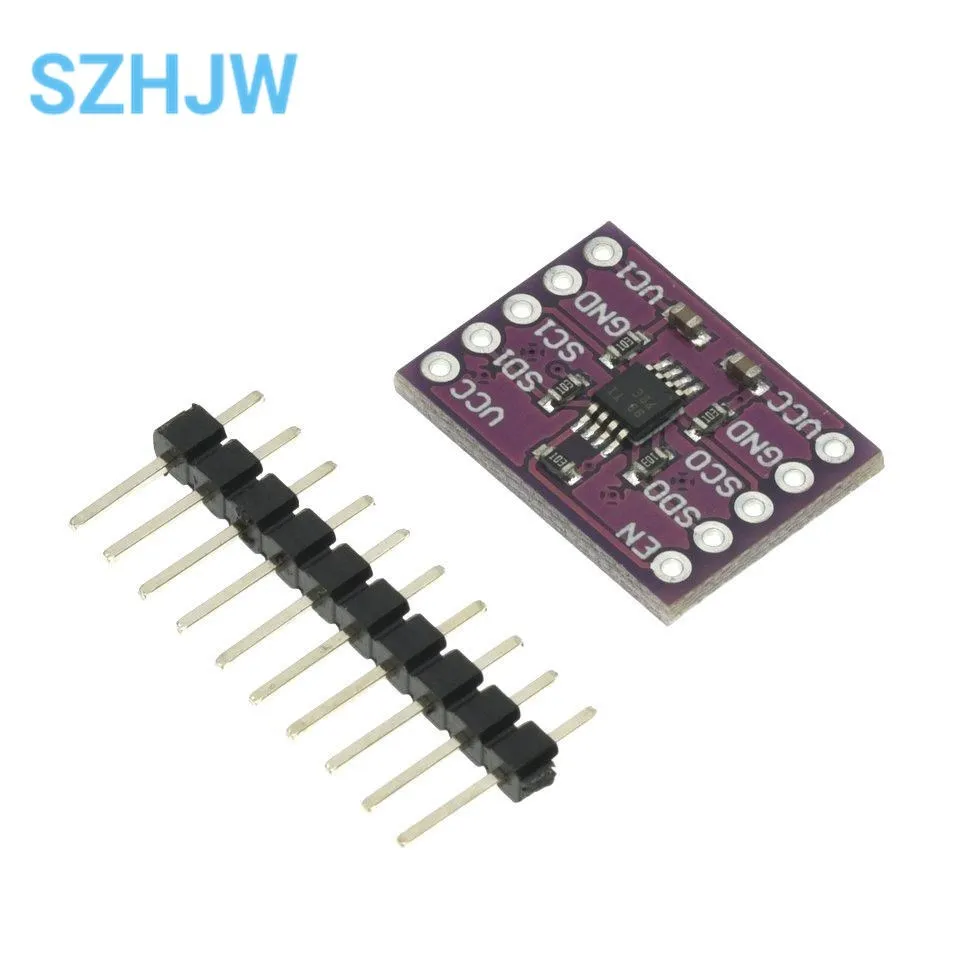

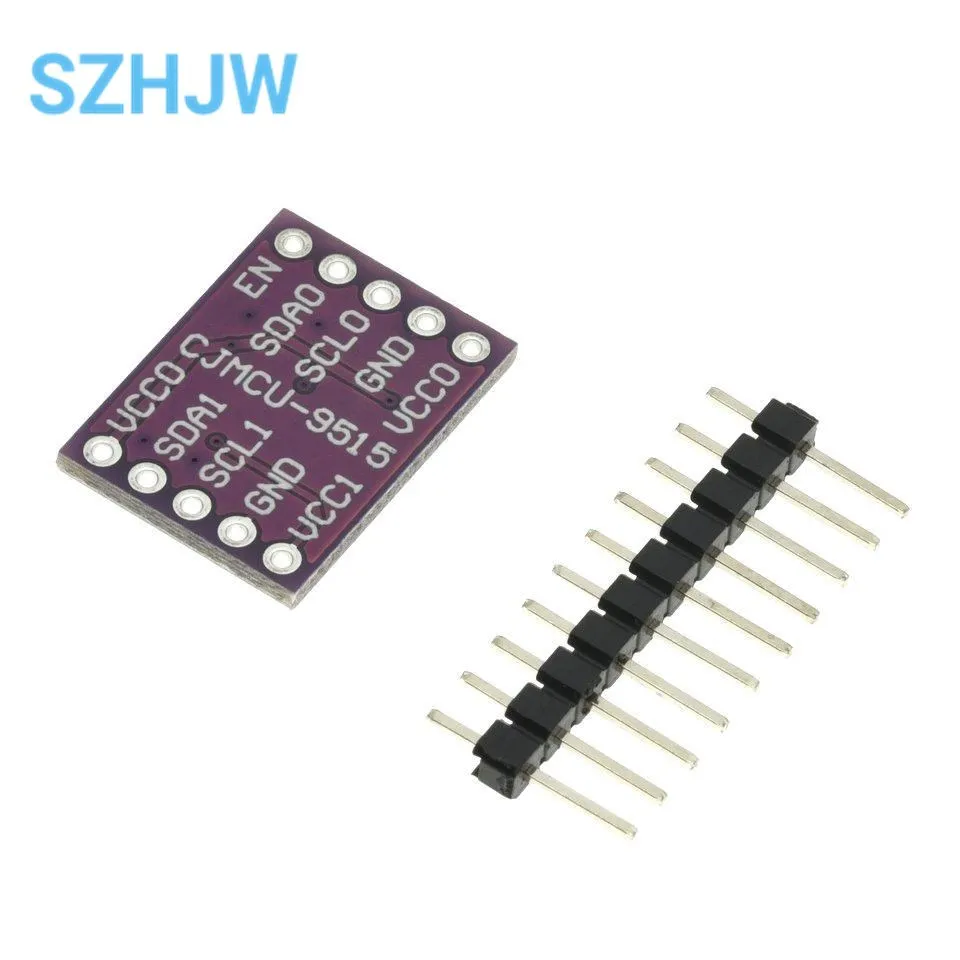

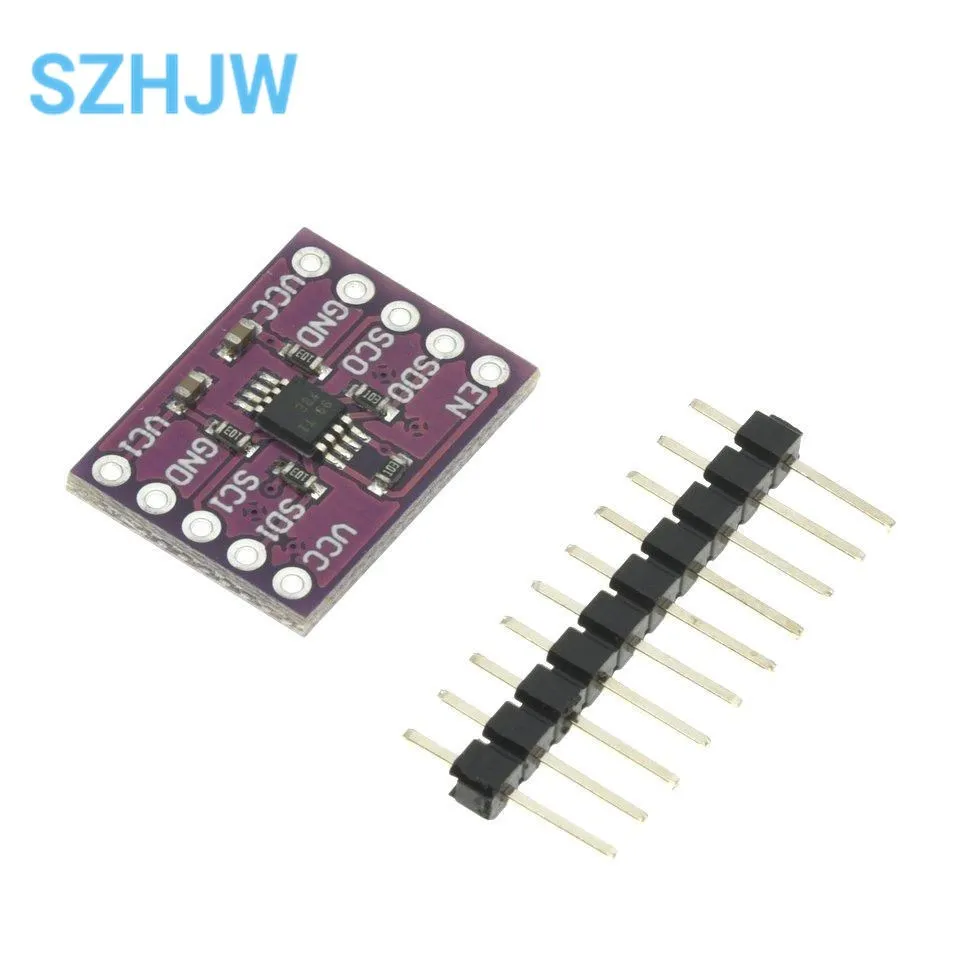

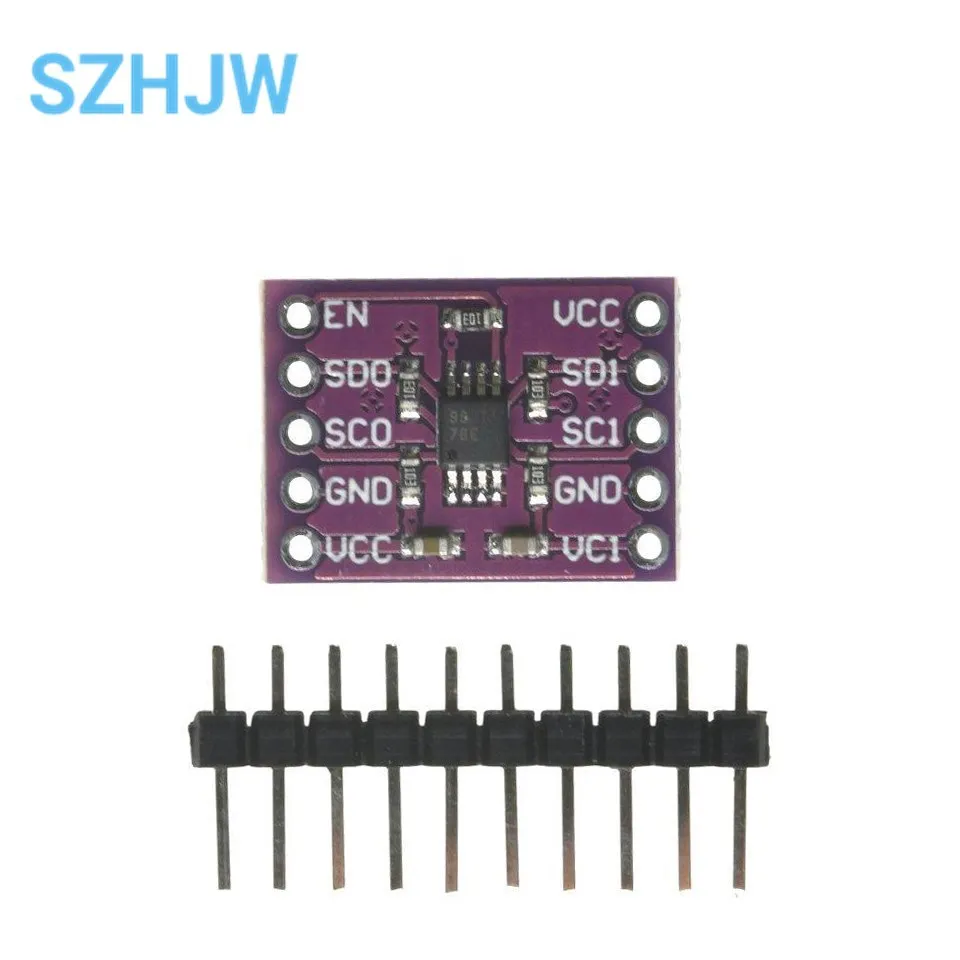

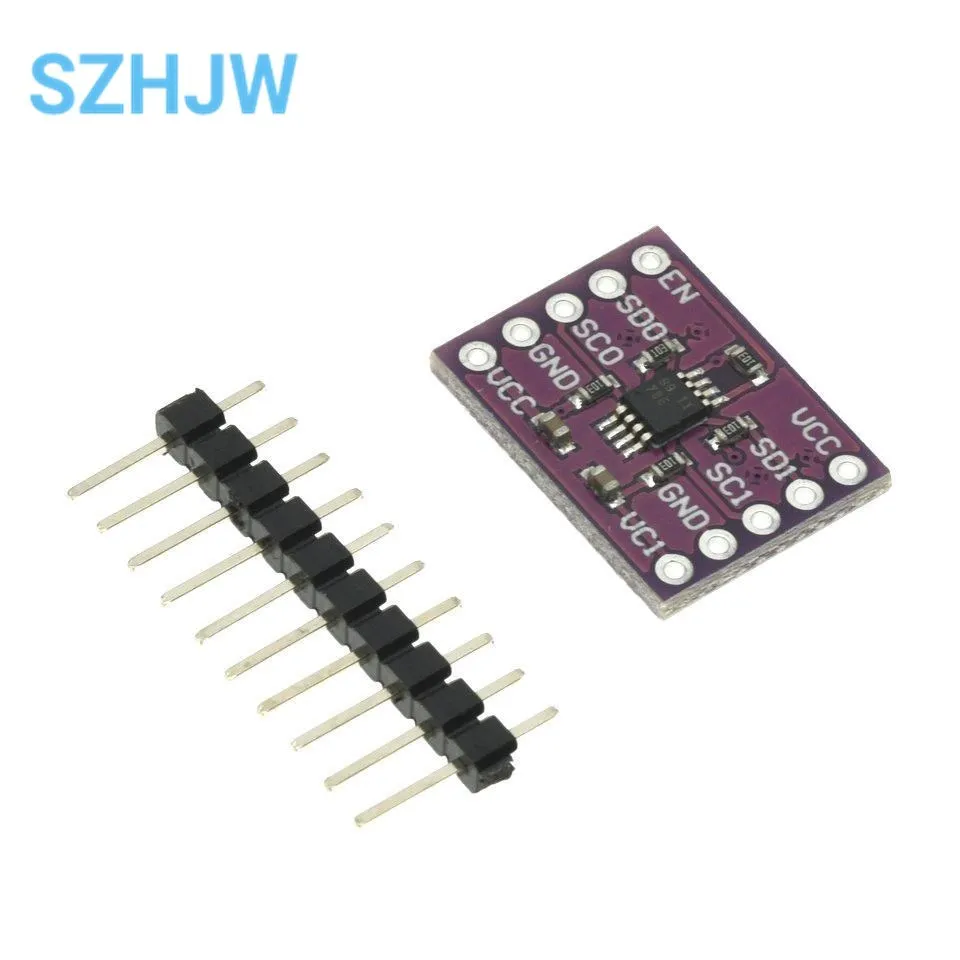

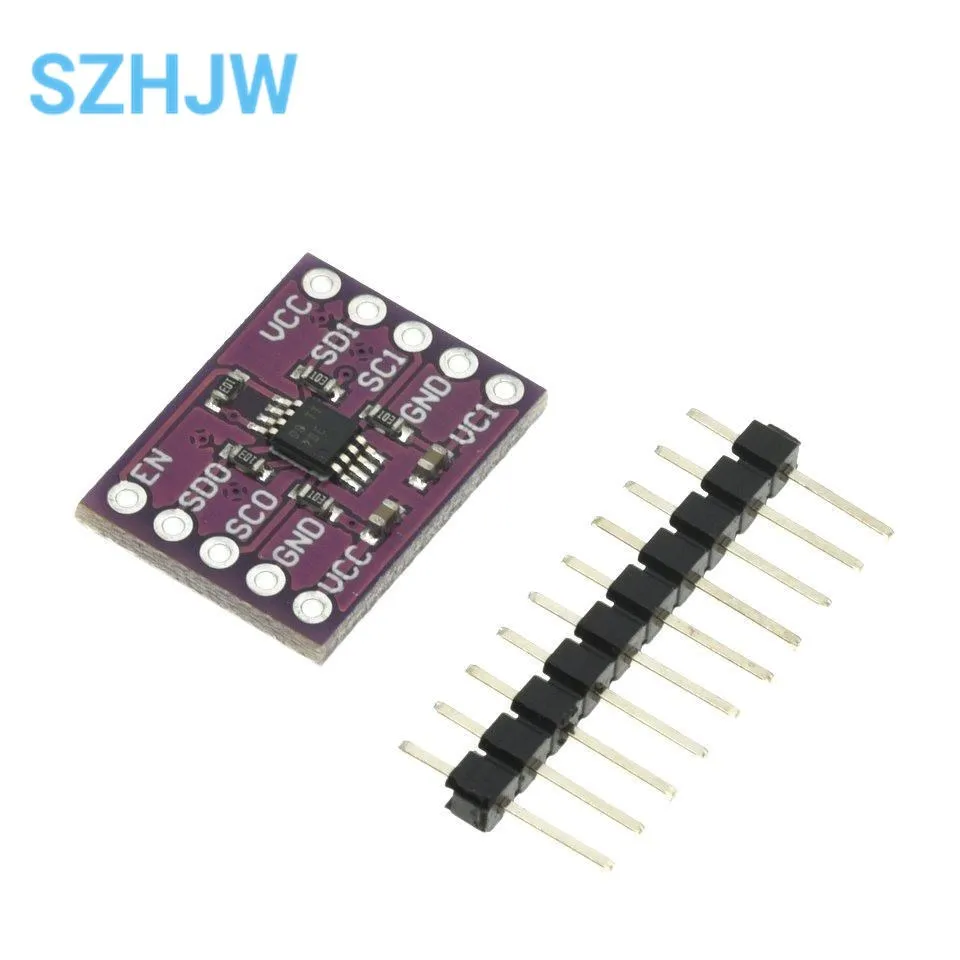

CJMCU-9515 PCA9515A, módulo repetidor SMBus bidireccional Dual I2C IIC Bus

Descripción del producto:

Compatible con el bus IIC y el bus de administración de sistemas (SMBus), el repetidor de búfer de bus IIC bidireccional de doble vía contiene dos circuitos amortiguadores de drenaje abierto bidireccionales idénticos que pueden escalar 2C y sistemas de bus similares sin comprometer el rendimiento del sistema.Dado que la capacitancia del bus 12C está limitada a 400 pF, la cantidad de dispositivos y la longitud del bus son limitados.Con el PCA9515A, los diseñadores de sistemas pueden aislar las dos mitades del bus para acomodar más dispositivos de 12C o longitudes de cableado más largas.Puede realizar diferentes niveles de comunicación de señal de dispositivos 1IC en ambos lados del repetidor de búfer, como comunicación IIC de nivel de señal de 5V y 3,3V.También puede igualar la velocidad de comunicación de los dispositivos I1C en ambos lados del repetidor de búfer, como 400 KHz en un lado y 100 KHz en el otro, pero la velocidad máxima de comunicación del sistema será ligeramente inferior a 100 KHz porque el repetidor de búfer tiene un retraso.No se pueden conectar en cascada dos o más PCA951 5A.Los dispositivos SDA y SCL son salidas de drenaje abierto.

Parámetros del producto:

Voltaje de funcionamiento: 2,3 V ~ 3,6 V

Frecuencia de reloj IIC: 0 ~ 400 KHz

Temperatura de funcionamiento: -40°C~85°C

Tamaño del tablero pequeño: 1 8,5 mm * 13,3 mm * 2,43 mm

Con dos orificios de montaje M3
