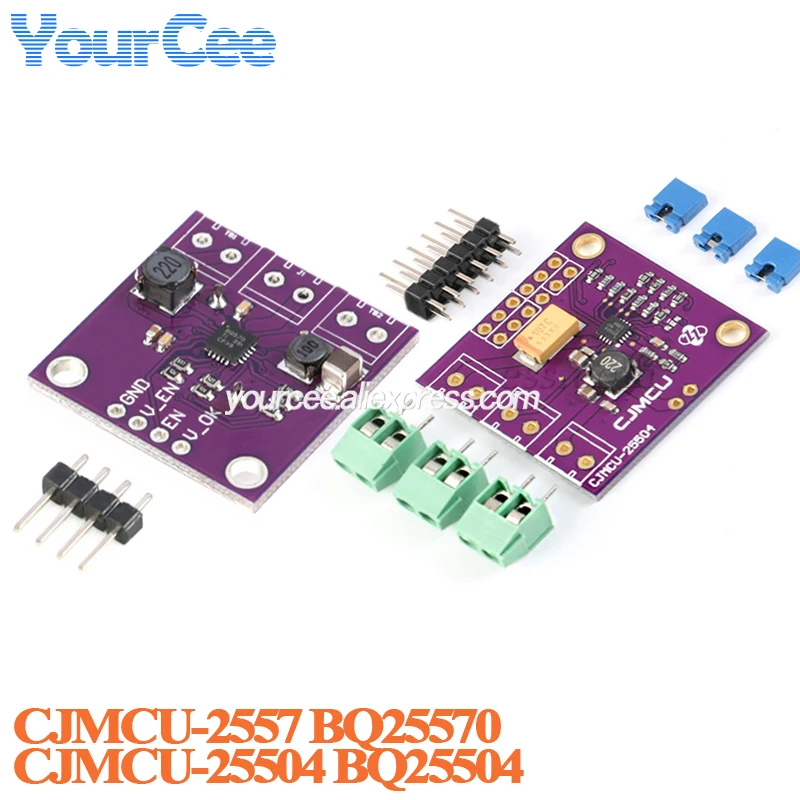

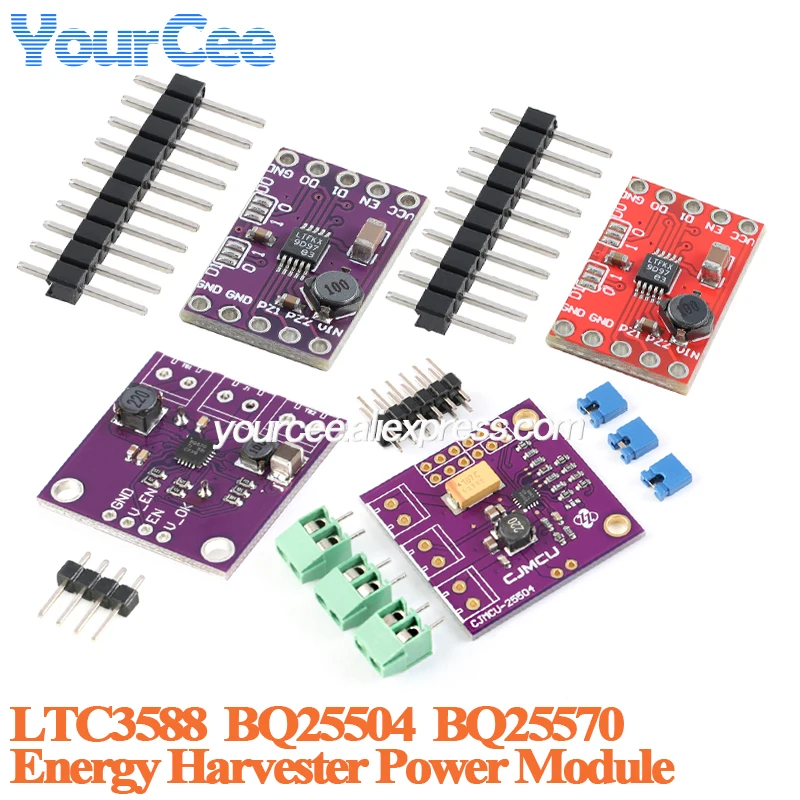

Descripción

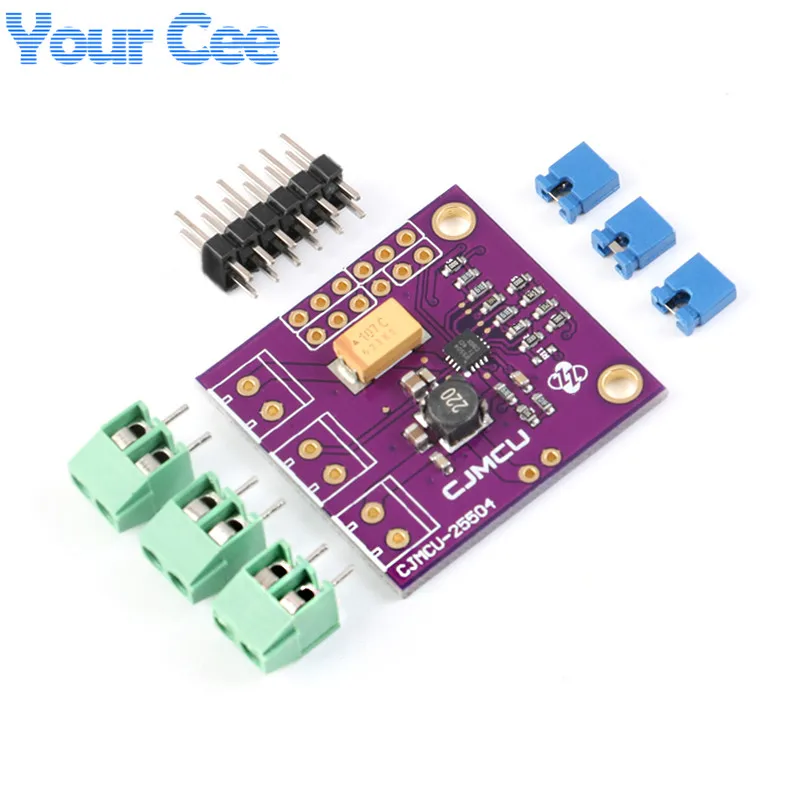

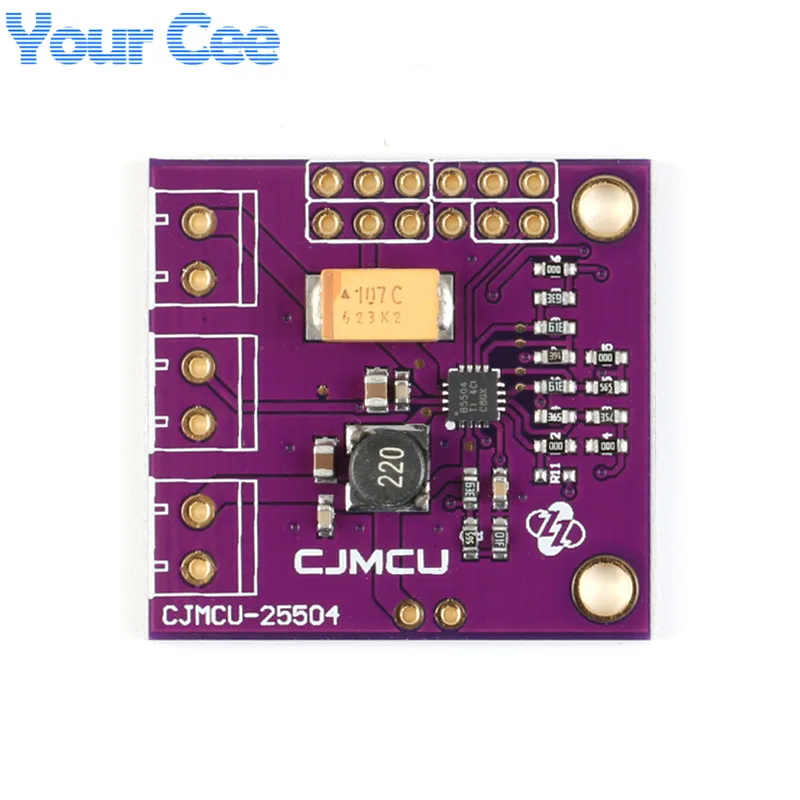

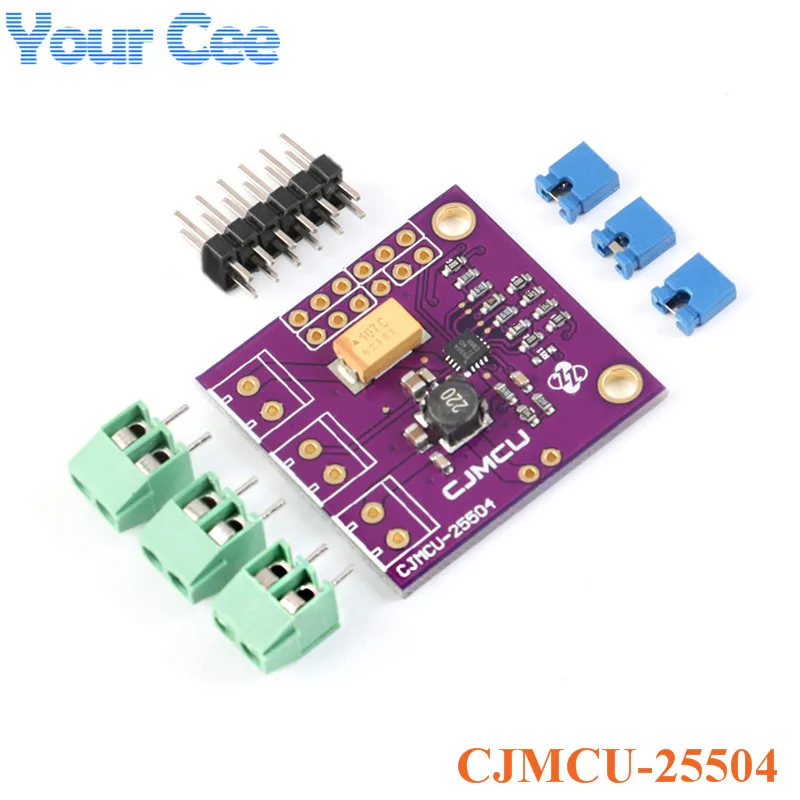

Convertidor/cargador de refuerzo DC-DC de potencia ultrabaja y alta eficiencia
Cosecha continua de energía desde el suministro de entrada de bajo voltaje: VIN ≥ 80 mV (típico)
Corriente de reposo ultrabaja: IQ 330 nA (típico)
Voltaje de arranque en frío: VIN ≥ 330 mV (típico)
Seguimiento dinámico programable del punto de máxima potencia (MPPT)
ParámetroVoltaje de entrada de fuente de energía VIN (CC): 0,13 V-3 V
Componente de almacenamiento de energía Voltaje BAT: 2,5 V-5,25 V
Temperatura ambiente de trabajo: -40~85 grados
Frecuencia de conmutación del modo Boost: hasta 1MHZ
Modo de trabajo: modo de arranque en frío, modo de impulso, modo de corte de protección térmica

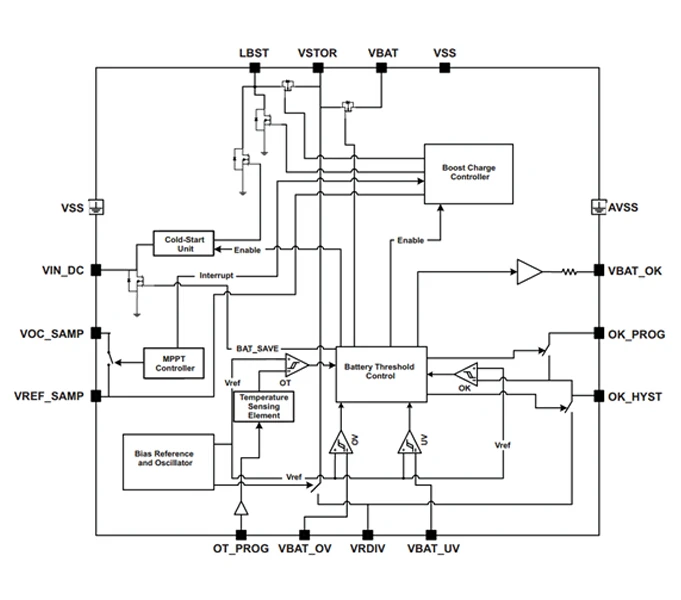

R-DIV: pin VRDIV del chip, salida de voltaje después de dividir el VIN;BAT-OK: chip VBAT.OK, salida digital, bandera normal de batería;BAT: pin VBAT del chip, conectado a un componente de almacenamiento de energía recargable, como una batería recargable;ALMACENAMIENTO: pin VSTOR del chip, pin de salida de la función de impulso del chip, conectado a una carga;VIN: chip VIN DC pin, entrada de voltaje, conectado a la fuente de energía recopilada;OCS: pin SAMPL del chip VOC, pin de entrada de voltaje de muestreo del circuito del punto de seguimiento de potencia máxima interno del chip (MPPT), el voltaje umbral del punto de seguimiento de potencia máxima de muestreo se obtiene mediante una resistencia externa a la división de voltaje VIN_DC;cuando no se utiliza un circuito de punto de seguimiento de potencia máxima Cuando el pin OCS está conectado al pin STOR;REFS: Pin DE MUESTRA VREF del Chip, el voltaje de referencia del circuito del punto de seguimiento de potencia máxima (MPPT); Cuando no se utiliza el circuito del punto de seguimiento de potencia máxima, el pin REFS se conecta externamente a un voltaje o GND.

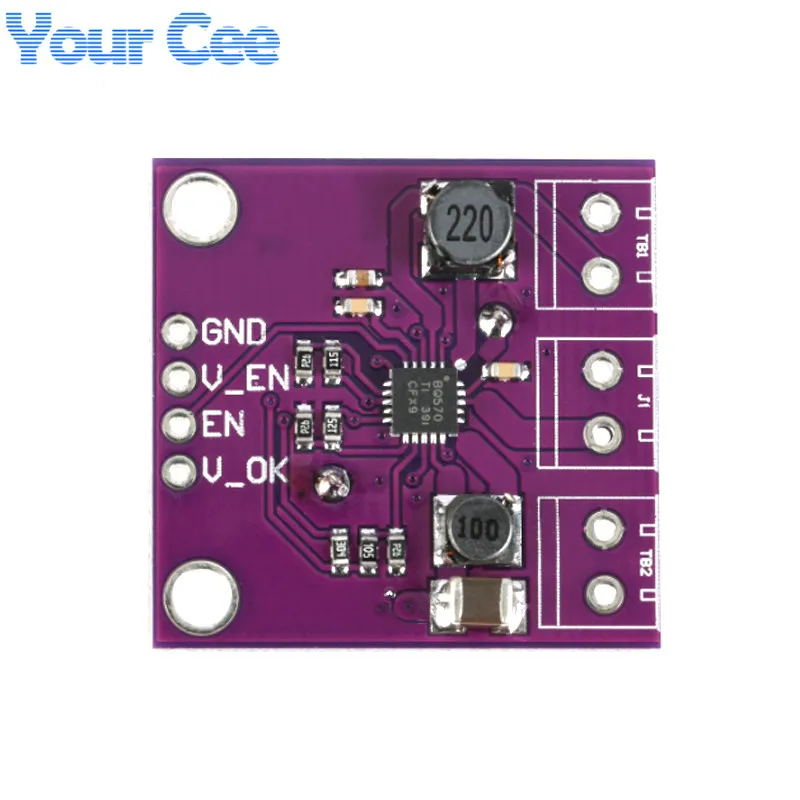

Características del producto
El bq25570 es una solución de gestión de nanopoder de recolección de energía altamente integrada que es ideal para satisfacer las necesidades específicas de aplicaciones de consumo de energía ultrabaja.Este producto está diseñado para adquirir y gestionar eficientemente niveles de potencia de micro vatios (μW) a mili vatios (mW) generados desde una variedad de fuentes de CC diferentes, como generadores termoeléctricos (solares), y módulos piezoeléctricos.
El bq25570 es el primer dispositivo en implementación de un cargador de refuerzo de alta eficiencia con un convertidor reductor nanopower para productos y sistemas donde la energía y el funcionamiento son fundamentales para las redes de sensores inalámbricos (WSN).
El diseño del bq25570 comienza con un convertidor/cargador de refuerzo CC/CC que solo requiere microwatt de potencia para comenzar a funcionar.Una vez activado, el cargador de refuerzo es capaz de extraer energía de manera eficiente de un colector de salida de bajo voltaje, como un generador termoeléctrico (TEG) o un panel solar simple o doble.El convertidor de refuerzo se puede iniciar hasta VIN tan bajo como 330 mV y, una vez activado, puede adquirir energía continuamente a VIN tan bajo como 100 mV.
El bq25570 también realiza una red de muestreo programable de seguimiento del punto de máxima potencia para optimizar la transferencia de energía al dispositivo.Este módulo está configurado en un 80%.
El bq25570 está diseñado para ser flexible para admitir una amplia gama de componentes de almacenamiento de energía.La fuente de energía de la que la cosechadora de energía extrae energía a menudo no se fija ni varía con el tiempo.Normalmente, el sistema requerirá algún tipo de componente de almacenamiento de energía, como una batería recargable, un condensador de gran tamaño o un condensador convencional.El componente de almacenamiento de energía hará disponible una energía constante específica cuando el sistema la requiera.El componente de almacenamiento de energía también permite que el sistema maneja cualquier corriente máxima que no pueda ser directamente desde la fuente de entrada.Para evitar daños a los componentes de almacenamiento de energía del cliente, controle los voltajes máximos y mínimos con referencia a los niveles internos de subtensión (UV) y sobretensión (OV) programables por el usuario.

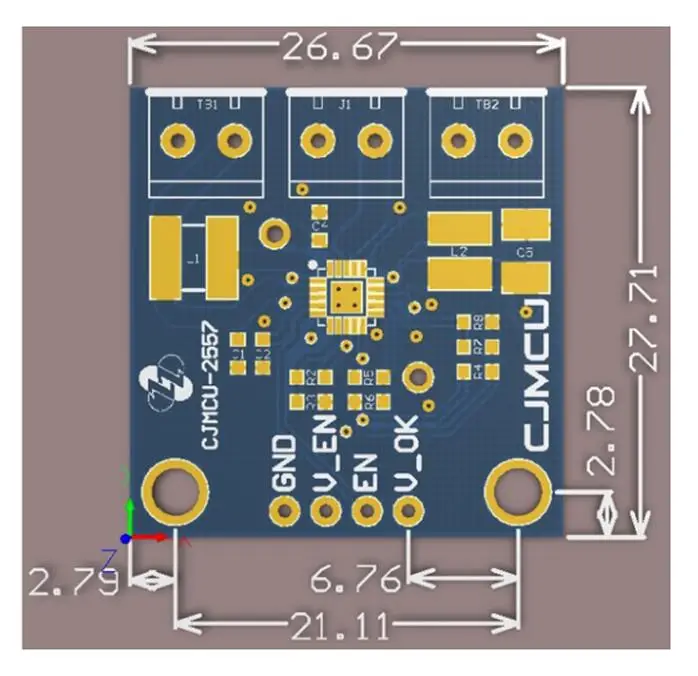

Tensión de alimentación del módulo ENTRADA: DC0.1V-5,1V
Tensión de salida BAT\SALIDA: 2V-5,5V
Temperatura ambiente de trabajo: -40° C ~ 85° C
EN: El pin de habilitación IC está activo bajo
V_EN: El pin de habilitación del modo de salida Buck está activo alto
V_OK: bandera de salida normal de la batería

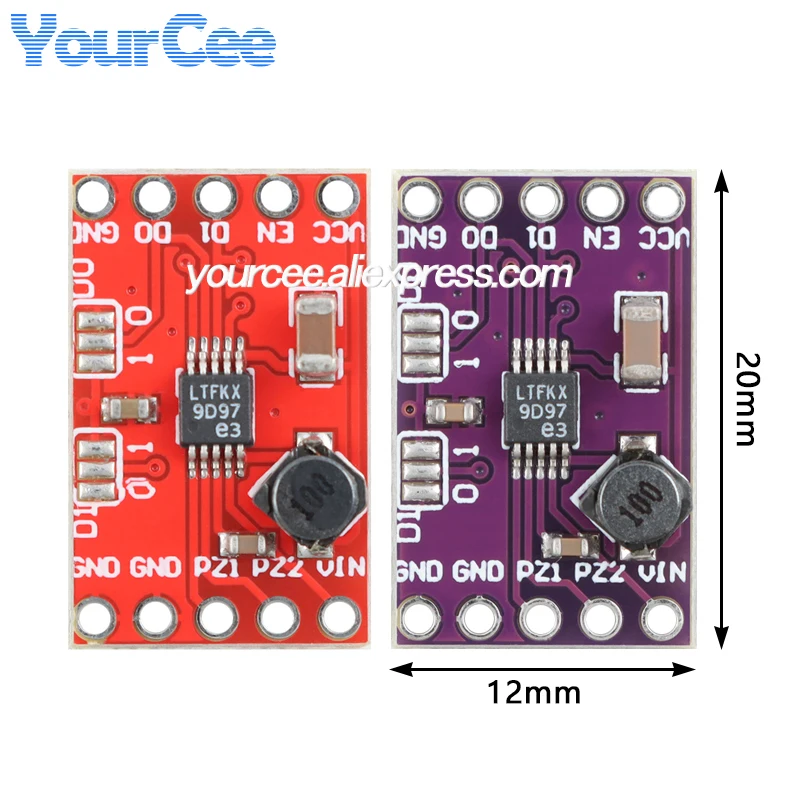

Este pequeño módulo utiliza una cosechadora de energía piezoeléctrica LTC3588.Este pequeño módulo puede recolectar no sólo energía piezoeléctrica, sino también energía solar.Hay un puente que puede cambiar la entrada a elementos piezoeléctricos (PZ1 y PZ2) y la entrada directa (VIN) a una fuente de CC.La corriente de ambos puentes está dentro de los 20 voltios.Además, esta placa se puede utilizar sola como regulador reductor.
Tiene un modo de bloqueo de subtensión de corriente de reposo ultrabaja, que tiene una gran ventana de descarga magnética, que puede recoger la carga del condensador de entrada, y el regulador reductor puede extraer la energía acumulada.En términos generales, cuando el LTC3588 ingresa al estado de suspensión, las corrientes de reposo de entrada y salida son muy pequeñas.El regulador reductor se habilita automáticamente para garantizar su funcionamiento normal.
La interfaz puede acceder selectivamente a 4 voltajes de salida (1,8 V,2,5 V, 3,3 V y 3,6 V) y su corriente de salida es una corriente constante de 100 mA.Sin embargo, el condensador de salida puede descargar repentinamente una corriente más alta.Por lo tanto, configuramos una derivación de protección de entrada de 20 voltios, que permite que el condensador de entrada existente almacene más carga.
Corriente de entrada quiescente de 950 nA (corriente de salida: normalmente sin carga)
Corriente de entrada quiescente de 450 nA (modo de bloqueo por subtensión)
Rango operativo de entrada de 2,7 V-20 V
Puente integrado de sección completa de onda completa de baja pérdida con corriente de salida de hasta 100 mA
Tensión de salida seleccionables de 1,8 V, 2,5 V, 3,3 V y 3,6 V
Buck de histéresis integrado de alta eficiencia DC/DC
Protección de entrada tributaria: corriente de polarización inversa de hasta 25 mA, voltaje de entrada de 20 V
Amplio rango de bloqueo de subtensión
