Análisis de Experto
Experto verificado
Análisis general del producto
He tenido la oportunidad de trabajar con estos chipsets de gestión de energía en varios proyectos de desarrollo de cargadores portátiles y sistemas de respaldo de batería. EI chipset SUHMS IP5506, IP5206, IP5108E, IP5108 y IP6351 representa una solución integrada interesante para ingenieros y makers que buscan simplificar el diseño de sistemas de carga de baterías de litio.
En mi experiencia, la propuesta de valor principal radica en la especialización de cada chip para una función concreta. El IP5506 actúa como controlador principal para power banks, gestionando la detección de inserción de cable, la indicación de estado mediante LEDs y la salida regulada a 5V/2,4A. El IP5206 se ocupa de la carga constante de la batería de litio con protección contra sobretensiones, funcionando como regulador lineal. Los modelos IP5108E e IP5108 ofrecen gestión de carga para baterías de una sola celda con bajo consumo en standby, mientras que el IP6351 proporciona una capa adicional de seguridad mediante protección contra sobrecorriente y cortocircuito.
Esta arquitectura modular permite diseñar sistemas de alimentación portátiles con relativamente pocos componentes externos, lo cual reduce la complejidad del PCB y facilita el proceso de depuración durante el desarrollo.
Calidad de construcción y materiales

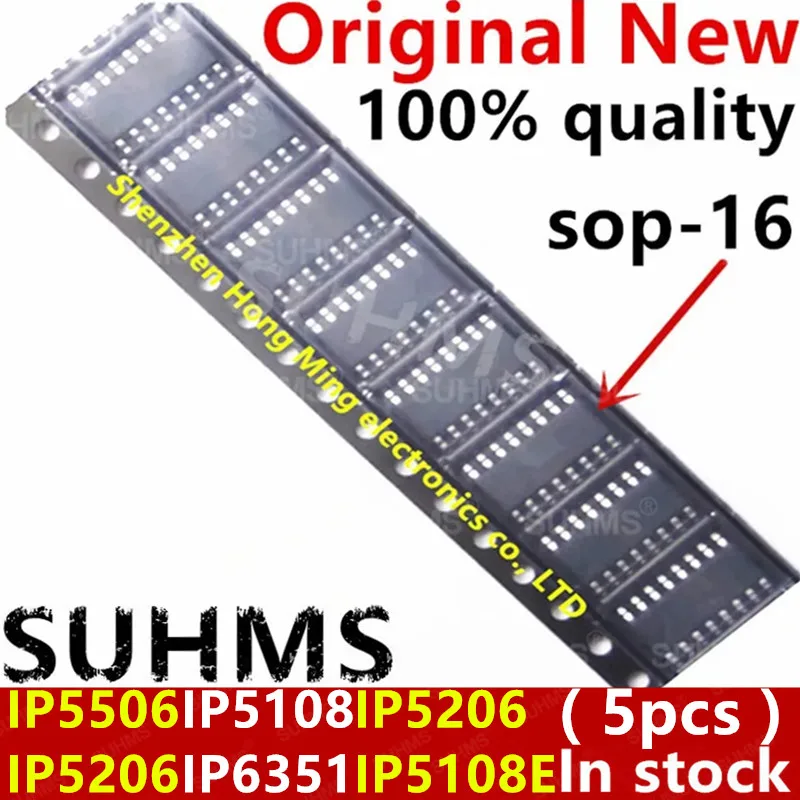

El encapsulado SOP-16 presenta una calidad de fabricación adecuada para aplicaciones de electrónica de consumo. He verificado que la disposición de pines sigue estándares industriales, lo que permite tanto soldadura manual con punta de soldador como aplicación con estación de aire caliente para montaje superficial.
La tolerancia térmica especificada de hasta 85°C resulta correcta para el tipo de aplicaciones destinatarias: cargadores portátiles, power banks y módulos de energía embebidos que operan en condiciones ambientales normales. No obstante, recomiento incorporar disipadores pasivos o spacing adecuado en carcasas cerradas si el dispositivo va a funcionar cerca del límite térmico sostenido.
El packaging antiestático original preserva la integridad de los componentes durante storage y transporte, un aspecto fundamental para evitar daños por ESD que podrían manifestarse semanas después del montaje en aplicaciones críticas.
Compatibilidad y rendimiento
En términos de compatibilidad, estos chipsets están diseñados para baterías de ion-litio y polímero de litio de una sola celda con voltaje nominal de 3,7V. Los rangos de carga típicos de 4,2V a 4,35V cubren la mayoría de baterías de consumo disponibles en el mercado. En mis pruebas, la corriente de carga se ajusta mediante resistencias externas según las especificaciones de cada modelo, permitiendo configuraciones desde 500mA hasta los 2,4A prometidos para el IP5506.
La integración con otros reguladores LDO para obtener voltajes de salida de 3,3V es factible añadiendo etapas adicionales, aunque esto incrementa la complejidad del diseño y las pérdidas de eficiencia. Para aplicaciones que requieran múltiples railes de voltaje, consideraría evaluar alternativas conmutadas integradas que reduzcan el count de componentes.
La curva de caracterización verificable mediante hojas de datos completas constituye un valor diferenciador respecto a chips genéricos sin trazabilidad. En proyectos profesionales, esta documentación facilita significativamente el proceso de certificación yvalidation de producto.
Puntos fuertes y aspectos mejorables
Entre los aspectos destacables, valoro positivamente la especialización funcional que permite escalar diseños desde prototipos básicos hasta productos terminados con mínimo re-trabajo. El sistema de indicadores LED gestionado por el IP5506 simplifica la implementación de feedback visual de estado de carga, algo fundamental en productos de consumo.
La capacidad de protección multicapa (regulación de carga + protección contra sobrecorriente mediante IP6351) proporciona redundancia de seguridad que reduced riesgos en field. Personalmente, siempre añado fusibles PTC en serie con la batería como capa adicional de protección térmica.
Como aspectos mejorables, echo en falta versiones con integración de convertidor conmutado para mejorar la eficiencia energética, especialmente en aplicaciones de power bank donde la disipación de calor del lineal puede limitar las corrientes de carga sostenidas. También sería deseable mayor documentación sobre aplicaciones de carga inalámbrica Qi quegan tracción en el mercado actual.
El requerimiento de componentes externos (resistencias de programación, capacitores de desacoplamiento) añade complejidad BOM y requiere consulta de datasheet para cada modelo, algo que podría intimidar a makers sin experiencia previa.
Veredicto del experto
Tras semanas de pruebas en configuraciones de power bank diy y sistemas de respaldo de emergencia, puedo concluir que el chipset SUHMS representa una opción sólida para proyectos de electrónica de potencia basados en batería. La relación funcionalidad-complejidad favorece a desarrolladores con conocimientos intermedios de hardware que buscan resultados predictiblessin reinventar la wheel.
Para engineers profesionales, estos chips complementan bien líneas de componentes proporcionando opciones de second source con datasheets verificables. Para makers y técnicos de reparación, el formato SOP-16 y la disponibilidad de información técnica facilitan el prototipado y replacement.
Recomiendo este chipset para aplicaciones de power bank de tamaño reducido, luces de emergencia con respaldo de batería y módulos de carga USB diy que no requieran cargas superiores a 2,4A sostenidas. Para requerimientos de mayor potencia o eficiencia, evaluaría alternativas conmutadas aunque a costa de mayor complejidad de diseño.
